公開番号2025068421
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178325
出願日2023-10-16
発明の名称車載装置、更新処理方法、及び車載更新システム
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類B60R 16/02 20060101AFI20250421BHJP(車両一般)
要約【課題】車載装置は、車外の外部サーバから送信される更新プログラムを取得し、車両に搭載される車載ECUのプログラムを更新するための処理を行う車載装置を提供する。
【解決手段】車載装置は更新プログラムに関する処理を行う制御部を備え、車載ECUは、前記更新プログラムを記憶する領域として第1記憶領域及び第2記憶領域を有する2面持ちECUと、第1記憶領域のみを有する1面持ちECUとを含み、前記制御部は、前記車両の状態を示す車両状態情報を取得し、取得した前記車両状態情報に応じて、前記更新プログラムの送信先となる1つ以上の車載ECUを特定し、前記特定した1つ以上の車載ECUに対し、前記更新プログラムを送信する。
【選択図】図1
特許請求の範囲【請求項１】
車外の外部サーバから送信される更新プログラムを取得し、車両に搭載される車載ＥＣＵのプログラムを更新するための処理を行う車載装置であって、
前記更新プログラムに関する処理を行う制御部とを備え、
前記車載ＥＣＵは、前記更新プログラムを記憶する領域として第１記憶領域及び第２記憶領域を有する２面持ちＥＣＵと、第１記憶領域のみを有する１面持ちＥＣＵとを含み、
前記制御部は、
前記車両の状態を示す車両状態情報を取得し、
取得した前記車両状態情報に応じて、前記更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定し、
前記特定した１つ以上の車載ＥＣＵに対し、前記更新プログラムを送信する
車載装置。
続きを表示（約 1,300 文字）【請求項２】
前記車両には、複数の前記１面持ちＥＣＵにて共有される共有記憶装置が搭載されており、
前記制御部は、前記車両状態情報がメンテナンス状態を示す場合、送信先として特定された前記１面持ちＥＣＵに接続される前記共有記憶装置に対して、前記更新プログラムを送信する
請求項１に記載の車載装置。
【請求項３】
前記車両の状態は、充電状態、走行状態、メンテナンス状態、及び停車状態を含み、
前記制御部は、前記車両状態情報に基づき、前記車両の状態がいずれの状態であるかを判定する
請求項２に記載の車載装置。
【請求項４】
前記車載ＥＣＵそれぞれは、前記車両の状態に応じた動作に基づき、前記２面持ちＥＣＵ、前記１面持ちＥＣＵ、又は前記共有記憶装置を備えるＥＣＵに分別され、
前記外部サーバから取得した前記更新プログラムが保存される記憶部には、前記車載ＥＣＵそれぞれの分別を示すＥＣＵ管理情報が記憶されている
請求項３に記載の車載装置。
【請求項５】
前記記憶部には、前記車両状態情報と前記更新プログラムの送信先の車載ＥＣＵとの関連付けを定義するシーン情報が記憶されており、
前記制御部は、前記車両状態情報に基づき、前記ＥＣＵ管理情報と前記シーン情報とを参照して、前記更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定する
請求項４に記載の車載装置。
【請求項６】
車外の外部サーバから送信される更新プログラムを取得し、車両に搭載される車載ＥＣＵのプログラムを更新するための処理を行うコンピュータに処理を実行させる更新処理方法であって、
前記車載ＥＣＵは、前記更新プログラムを記憶する領域として第１記憶領域及び第２記憶領域を有する２面持ちＥＣＵと、第１記憶領域のみを有する１面持ちＥＣＵとを含み、
前記コンピュータに
前記車両の状態を示す車両状態情報を取得し、
取得した前記車両状態情報に応じて、前記更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定し、
前記特定した１つ以上の車載ＥＣＵに対し、前記更新プログラムを送信する
処理を実行させる更新処理方法。
【請求項７】
車両に搭載される複数の車載ＥＣＵと、
車外の外部サーバから送信される更新プログラムを取得し、前記車載ＥＣＵのプログラムを更新するための処理を行う車載装置と
を含む車載更新システムであって、
前記車載装置は、前記更新プログラムに関する処理を行う制御部を備え、
前記車載ＥＣＵは、前記更新プログラムを記憶する領域として第１記憶領域及び第２記憶領域を有する２面持ちＥＣＵと、第１記憶領域のみを有する１面持ちＥＣＵとを含み、
前記車載装置の前記制御部は、
前記車両の状態を示す車両状態情報を取得し、
取得した前記車両状態情報に応じて、前記更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定し、
前記特定した１つ以上の車載ＥＣＵに対し、前記更新プログラムを送信する
車載更新システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車載装置、更新処理方法、及び車載更新システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
車両には、エンジン制御等のパワー・トレーン系、エアコン制御等のボデー系等の車載機器を制御するための車載ＥＣＵ（Electronic Control Unit）が搭載されている。車載ＥＣＵは、ＭＰＵ（Micro Processing Unit）等の演算処理部、ＲＡＭ等の書き換え可能な不揮発性の記憶部、及び他の車載ＥＣＵと通信するための通信部を含み、記憶部に記憶した制御プログラムを読み込んで実行することにより、車載機器の制御を行う。更に車両には、無線通信の機能を備えた中継装置が実装されており、中継装置を介して、車外のネットワークに接続されているプログラム提供装置と通信し、当該プログラム提供装置から車載ＥＣＵの制御プログラムをダウンロード（受信）し、当該車載ＥＣＵの制御プログラムを更新することができる（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－９７８５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の中継装置は、車両状態情報に応じて、更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定し更新プログラムを送信する点について考慮されていない。
【０００５】
本発明の目的は、更新プログラムに関する処理を効率的に行うことができる車載装置等を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る車載装置は、車外の外部サーバから送信される更新プログラムを取得し、車両に搭載される車載ＥＣＵのプログラムを更新するための処理を行う車載装置であって、前記更新プログラムに関する処理を行う制御部とを備え、前記車載ＥＣＵは、前記更新プログラムを記憶する領域として第１記憶領域及び第２記憶領域を有する２面持ちＥＣＵと、第１記憶領域のみを有する１面持ちＥＣＵとを含み、前記制御部は、前記車両の状態を示す車両状態情報を取得し、取得した前記車両状態情報に応じて、前記更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定し、前記特定した１つ以上の車載ＥＣＵに対し、前記更新プログラムを送信する。
【発明の効果】
【０００７】
本開示の一態様によれば、更新プログラムに関する処理を効率的に行う車載装置等を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態１に係る車載更新システムの構成を例示する模式図である。
車載装置の構成を例示するブロック図である。
ＥＣＵ管理情報（ＥＣＵ管理テーブル）を例示する説明図である。
シーン情報（車両シーンテーブル）を例示する説明図である。

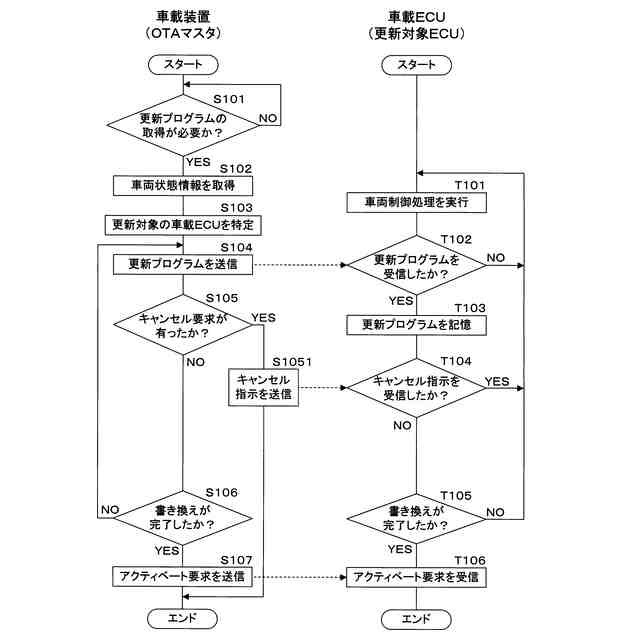

車載装置の制御部の処理を例示するフローチャートである。
充電時等での書き換えの一態様を例示する説明図である。
走行時等での書き換えの一態様を例示する説明図である。
メンテナンス時等での書き換えの一態様を例示する説明図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列挙して説明する。また、以下に記載する実施形態の少なくとも一部を任意に組み合わせてもよい。
【００１０】
（１）本開示の一態様に係る車載装置は、車外の外部サーバから送信される更新プログラムを取得し、車両に搭載される車載ＥＣＵのプログラムを更新するための処理を行う車載装置であって、前記更新プログラムに関する処理を行う制御部とを備え、前記車載ＥＣＵは、前記更新プログラムを記憶する領域として第１記憶領域及び第２記憶領域を有する２面持ちＥＣＵと、第１記憶領域のみを有する１面持ちＥＣＵとを含み、前記制御部は、前記車両の状態を示す車両状態情報を取得し、取得した前記車両状態情報に応じて、前記更新プログラムの送信先となる１つ以上の車載ＥＣＵを特定し、前記特定した１つ以上の車載ＥＣＵに対し、前記更新プログラムを送信する。
（【００１１】以降は省略されています）
