発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B41J 2/01 20060101AFI20250422BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】輸送時に規制部材が外れてしまう虞と、使用時に規制部材を外し忘れてしまう虞と、を低減できる記録装置を提供する。
【解決手段】第1移動方向D1に移動可能な液体吐出部25と、開口部17から挿入された液体収容体18を装着可能な装着空間22を有する装着部16と、液体吐出部25に着脱可能であって、液体吐出部25に装着されることによって液体吐出部25の第1移動方向D1への移動を規制可能な第1規制部材26と、を備え、第1規制部材26は、液体吐出部25の移動を規制する規制状態の場合、装着空間22に位置する。
【選択図】図2
特許請求の範囲【請求項１】
移動方向に移動可能な移動部と、
開口部から挿入された被装着部材を装着可能な装着空間を有する装着部と、
前記移動部に着脱可能であって、前記移動部に装着されることによって前記移動部の前記移動方向への移動を規制可能な規制部材と、
を備え、
前記規制部材は、前記移動部の移動を規制する規制状態の場合、前記装着空間に位置することを特徴とする記録装置。
続きを表示（約 1,200 文字）【請求項２】
移動方向に移動可能な移動部と、
開口部から挿入された被装着部材を装着可能な装着空間を有する装着部と、
移動不能なフレームと、
前記フレームに着脱可能であって、前記フレームに装着されることによって前記移動部の前記移動方向への移動を規制可能な規制部材と、
前記規制部材が前記フレームに装着されることによって、前記規制部材とともに前記移動部の前記移動方向への移動を規制する規制位置に変位する変位部材と、
を備え、
前記規制部材は、前記移動部の移動を規制する規制状態の場合、前記装着空間に位置することを特徴とする記録装置。
【請求項３】
前記規制状態において前記被装着部材が前記装着部に挿入された場合、前記被装着部材の少なくとも一部が前記開口部から前記装着空間の外に位置することを特徴とする請求項１又は請求項２に記載の記録装置。
【請求項４】
前記開口部を覆う閉状態と、前記開口部を覆わない開状態と、に変位可能なカバーを備えることを特徴とする請求項３に記載の記録装置。
【請求項５】
前記開口部は、装置の正面に開口していることを特徴とする請求項４に記載の記録装置。
【請求項６】
前記規制部材は、
前記移動部の第１被係合部と係合可能な第１係合部と、
前記装着部の第２被係合部と係合可能な第２係合部と、
を有し、
前記第１係合部から前記第２係合部までの長さは、前記第１被係合部から前記第２被係合部までの長さと同じであることを特徴とする請求項１に記載の記録装置。
【請求項７】
前記規制部材は、
前記フレームに設けられる第１被係合部と係合可能な第１係合部と、
前記装着部の第２被係合部と係合可能な第２係合部と、
を有し、
前記第１係合部から前記第２係合部までの長さは、前記第１被係合部から前記第２被係合部までの長さと同じであることを特徴とする請求項２に記載の記録装置。
【請求項８】
前記被装着部材は、第１方向に沿って移動することで前記装着部に装着され、
前記第２係合部は、前記第２被係合部に係合可能な係合爪を有し、
前記係合爪が前記第２被係合部から外れる第２方向は、前記第１方向とは異なる方向であることを特徴とする請求項６又は請求項７に記載の記録装置。
【請求項９】
前記規制部材を収納可能な収納部を備え、
前記収納部は、媒体を収納するカセットに設けられることを特徴とする請求項１又は請求項２に記載の記録装置。
【請求項１０】
前記カセットは、前記媒体を載置するための載置部を有し、
前記収納部は、前記載置部とは異なる位置に設けられることを特徴とする請求項９に記載の記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンターなどの記録装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許文献１のように、記録装置の一例であるプリント装置がある。プリント装置は、液体吐出部の一例であるプリントヘッドから媒体の一例であるシートに液体の一例であるインクを吐出して画像のプリントを行う。プリントヘッドは、キャリッジレールに沿って往復移動可能なキャリッジに搭載される。
【０００３】
キャリッジは、輸送中の衝撃によって動いてしまうことがある。そのため、プリント装置は、輸送の際に規制部材によりキャリッジを固定する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２０３５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の規制部材は、キャリッジに取り付けられた状態において、一部分をカバーの外に飛び出させることで、外し忘れを防止している。しかし、特許文献１の規制部材は、プリント装置の外に飛び出しているため、輸送の際に何かと接触して外れてしまう虞がある。
【課題を解決するための手段】
【０００６】
上記課題を解決する記録装置は、移動方向に移動可能な移動部と、開口部から挿入された被装着部材を装着可能な装着空間を有する装着部と、前記移動部に着脱可能であって、前記移動部に装着されることによって前記移動部の前記移動方向への移動を規制可能な規制部材と、を備え、前記規制部材は、前記移動部の移動を規制する規制状態の場合、前記装着空間に位置する。
【０００７】
上記課題を解決する記録装置は、移動方向に移動可能な移動部と、開口部から挿入された被装着部材を装着可能な装着空間を有する装着部と、移動不能なフレームと、前記フレームに着脱可能であって、前記フレームに装着されることによって前記移動部の前記移動方向への移動を規制可能な規制部材と、前記規制部材が前記フレームに装着されることによって、前記規制部材とともに前記移動部の前記移動方向への移動を規制する規制位置に変位する変位部材と、を備え、前記規制部材は、前記移動部の移動を規制する規制状態の場合、前記装着空間に位置する。
【図面の簡単な説明】
【０００８】

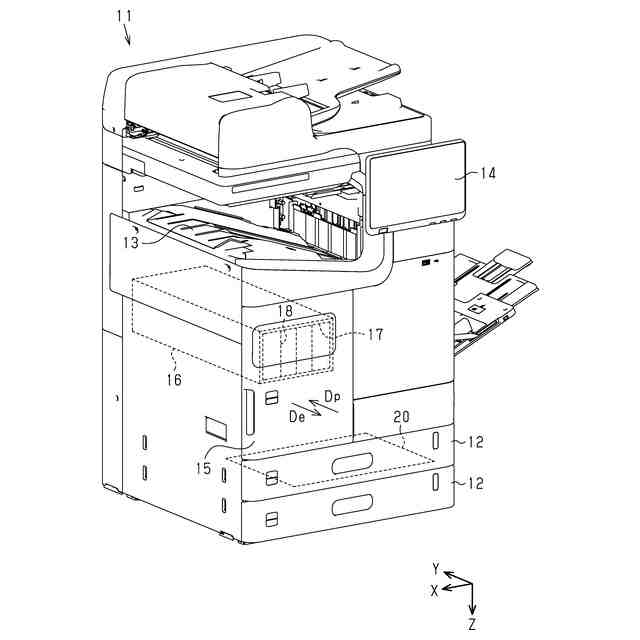

図１は、第１実施形態の記録装置の斜視図である。

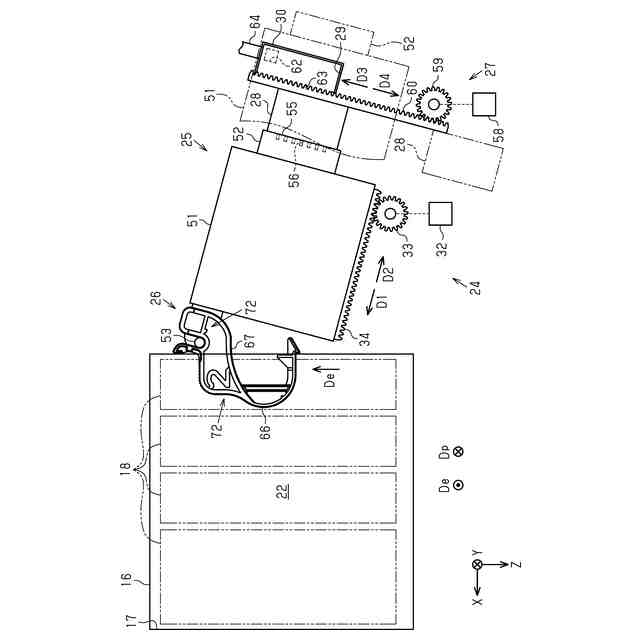

図２は、記録装置の内部構成を示す模式図である。

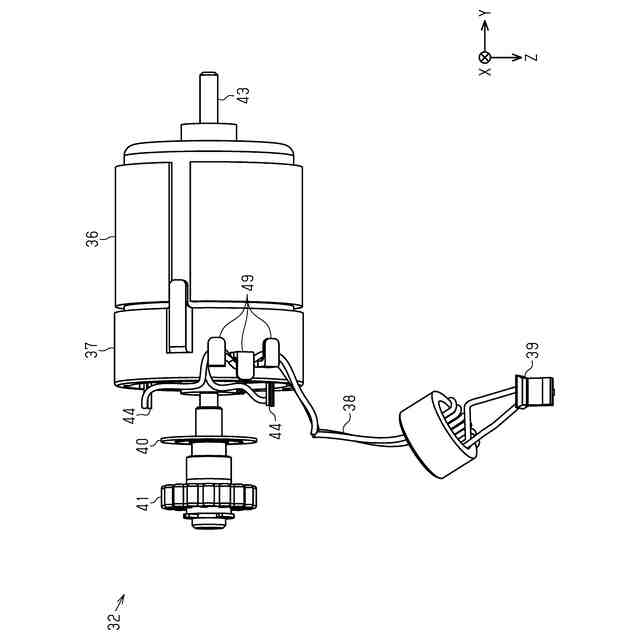

図３は、第１駆動部の側面図である。

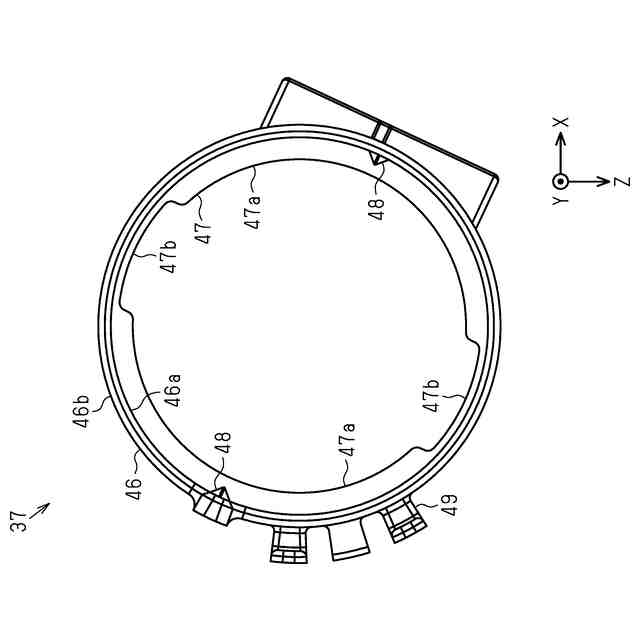

図４は、ホルダーの背面図である。

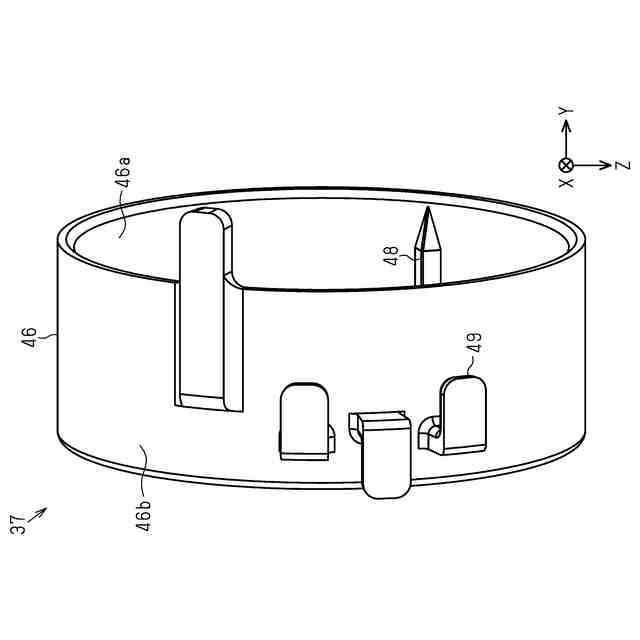

図５は、ホルダーの斜視図である。

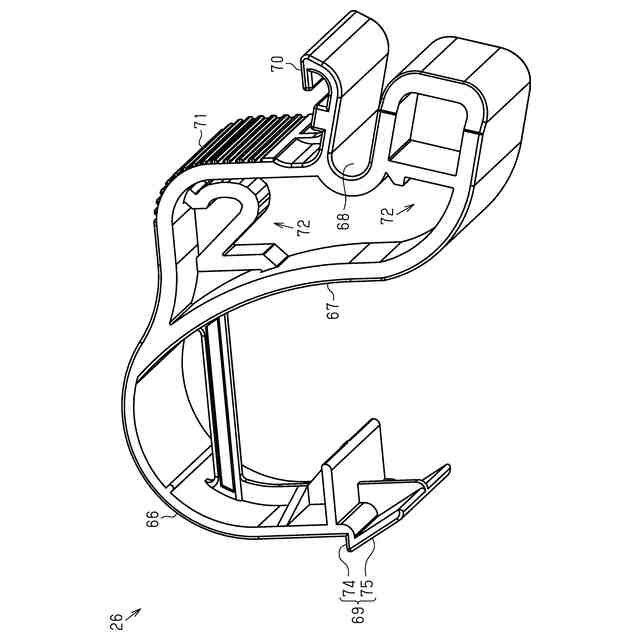

図６は、第１規制部材の斜視図である。

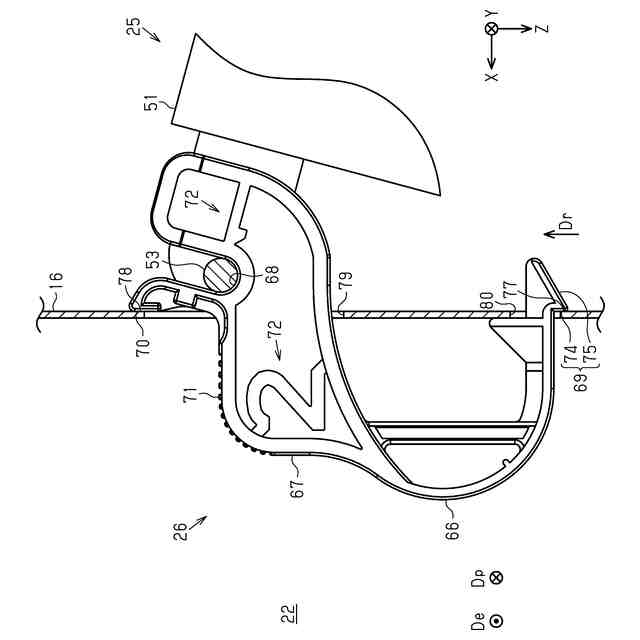

図７は、着脱姿勢の第１規制部材の正面図である。
図８は、回転途中の第１規制部材の正面図である。

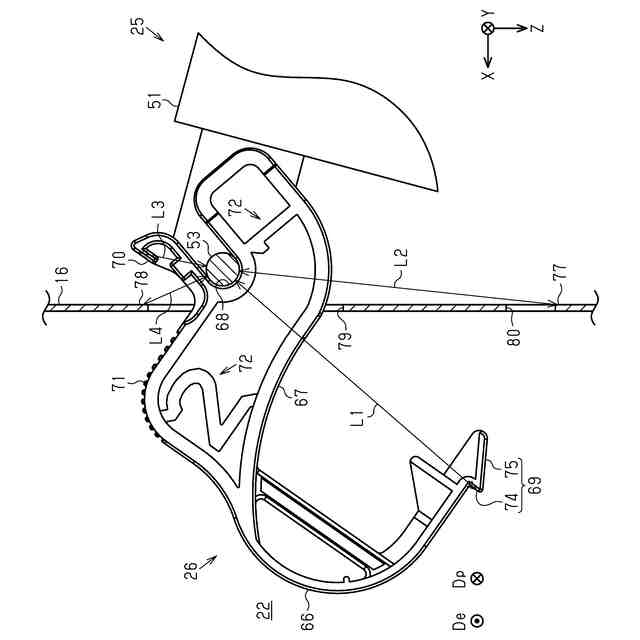

図９は、装着姿勢の第１規制部材の正面図である。
図１０は、カセットの斜視図である。

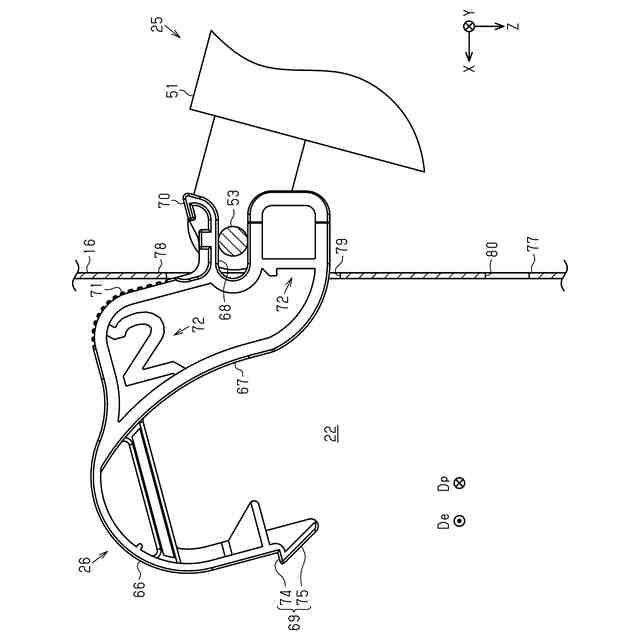

図１１は、収納部に収納された第１規制部材の斜視図である。
図１２は、第２実施形態の記録装置が備える変位部材の斜視図である。
図１３は、図１２におけるＦ１３部分の拡大図である。
図１４は、着脱姿勢の第１規制部材と変位部材の正面図である。
図１５は、回転途中の第１規制部材と変位部材の正面図である。
図１６は、第１規制部材と変位部材の斜視図である。
図１７は、装着姿勢の第１規制部材と変位部材の正面図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、記録装置の第１実施形態を、図面を参照して説明する。記録装置は、例えば、用紙、布帛、ビニール、プラスチック部品、金属部品などの媒体に液体の一例であるインクを吐出して記録するインクジェット式のプリンターである。
【００１０】
図面では、記録装置１１が水平面上に置かれているものとして重力の方向をＺ軸で示し、水平面に沿う方向をＸ軸とＹ軸で示す。Ｘ軸、Ｙ軸、及びＺ軸は、互いに直交する。以下の説明では、Ｘ軸と平行な方向を幅方向Ｘともいい、Ｙ軸と平行な方向を奥行方向Ｙともいい、Ｚ軸に平行な方向を鉛直方向Ｚともいう。
（【００１１】以降は省略されています）
