公開番号2025069469
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025023822,2021059153
出願日2025-02-17,2021-03-31
発明の名称チャック付き紙容器
出願人大日本印刷株式会社
代理人個人,個人,個人,個人,個人
主分類B65D 33/25 20060101AFI20250422BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】チャック付き紙容器において、そのチャックテープの雄型と雌型の嵌合部が解離されて、チャックテープが開口される際に、チャック付き紙容器の開口部を開口しやすいチャック付き紙容器を提供する。
【課題を解決するための手段】
紙基材層782を含む積層シート78からなる表がわブランク板10bと裏がわブランク板10aとが組み上げられるチャック付き紙容器90において、
前記チャック付き紙容器90の上部重ね合わせ板34には、上縁部から順次、上部シール部53と、易開封加工線51と、チャックテープ61と、第一横折り曲げ線22と、を備え、前記チャックテープ61と前記第一横折り曲げ線22との間隔が20mm以下である。

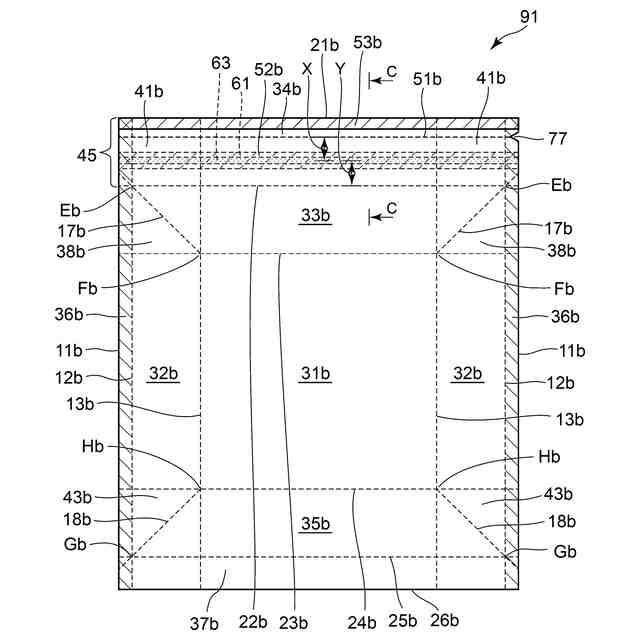

【選択図】図7
特許請求の範囲【請求項１】
紙基材層を含む積層シートからなるブランク板が組み上げられるチャック付き紙容器において、
前記ブランク板は、少なくとも表がわブランク板と裏がわブランク板を含み、
前記チャック付き紙容器の上部に、前記表がわブランク板と前記裏がわブランク板とを重ね合わせて接合される上部重ね合わせ板、及び前記上部重ね合わせ板の下がわに連設される天面板とからなる天部と、
前記上部重ね合わせ板の左右両がわに連設される天部の側部板と、
前記天部の左右両がわに連設される天部がわ突出部と、
前記天部の下がわに備わる胴部と、
前記胴部の下がわに備わる底部と、
前記上部重ね合わせ板及び前記天部の側部板の上縁部若しくは前記上縁部の近傍を、横断する上部シール部と、
前記上部シール部の下がわに位置し、前記上部重ね合わせ板及び前記天部の側部板を横断する易開封加工線と、
前記易開封加工線の下がわに位置し、前記上部重ね合わせ板及び前記天部の側部板を横断するチャックテープと、を備え、
前記上部重ね合わせ板の下がわに位置する第一横折り曲げ線と、前記チャックテープとの間隔が２０ｍｍ以下であるチャック付き紙容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、チャック付き紙容器に関し、特に立体形状を有し、自立性を備えた紙容器の分野において、そのチャックテープの雄型と雌型の嵌合部が解離されて、チャックテープが開口される際に、チャック付き紙容器の開口部を開口しやすいチャック付き紙容器に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、チャック付き紙容器として、特許文献１のような技術が開示されている。すなわち、直方体形状の紙容器の上部にチャックを設けており、内容物を取り出す際にはチャックを開けて、内容物の取り出しが終了したらチャックを閉じることができる。
【０００３】

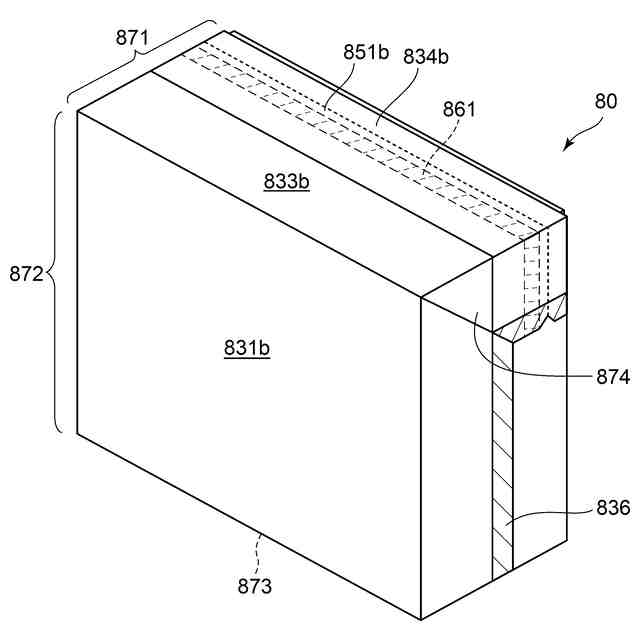

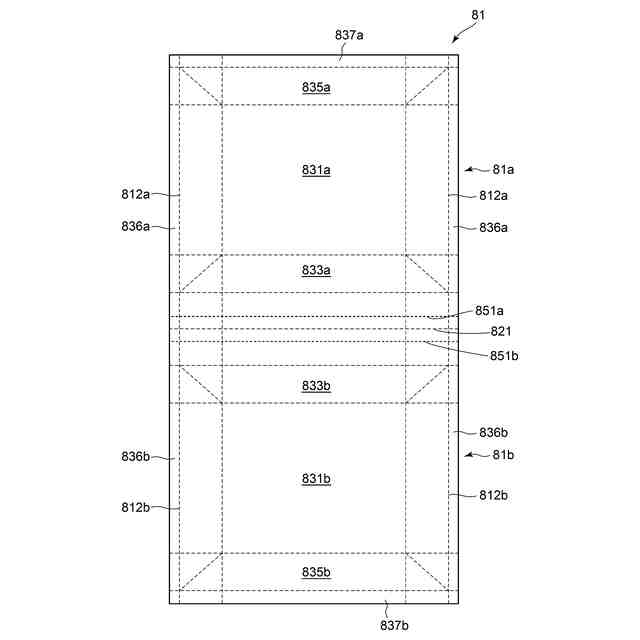

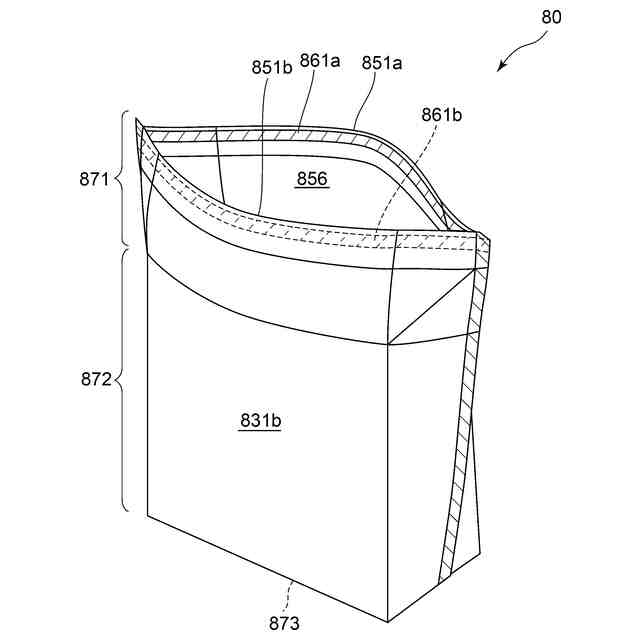

上記の技術により、内容物の保護や、紙容器転倒時の内容物の零れを防止できる。また、紙容器であることから、内容物を消費後の容器の減容化や、廃棄が容易である。図１に、従来技術のチャック付き紙容器８０の製造に用いるブランク板８１を示し、図２に従来技術のチャック付き紙容器８０の斜視図を、図３に天部を開口した状態の斜視図を示す。
【０００４】
なお、今後特段の説明がない場合は、図２を参照に、表がわ壁面板８３１ｂを正面として、チャック付き紙容器８０の表がわ、裏がわ、左がわ、右がわ、上がわ、下がわを示すものとする。本開示のチャック付き紙容器９０においても、同様とする。
【０００５】
また、従来技術の説明を行う際に使用する符号は、本開示と区別するために、８０番代又は８００番代としている。
また、符号の添え字のａは、チャック付き紙容器８０の裏がわ部分の要素を示し、添え字のｂは表がわ部分の要素を示す。添え字のａとｂとの両方がある要素において、添え字がない符号は、ａとｂの両方を含むものとする。
【０００６】
特許文献１に記載されたチャック付き紙容器８０においては、その天部８７１を開口し、内容物を振り出す際には、まず天面がわ突出部（耳部）８７４が胴部８７２から取り外され、次に易開封加工線８５１が切断されたのち、チャックテープ８６１の雄型と雌型の嵌合部が解離されて、取り出し用開口部８５６が開口される（図３参照）。
そして、取り出し用開口部８５６を通して、内容物が取り出される。
【０００７】
チャックテープ８６１を開く際に、表がわチャックテープの上がわの開封掴み代と、裏がわのチャックテープの上がわの開封掴み代を、それぞれ手の指で掴んで、チャック付き紙容器の前後方向に開く。
その際に、天部８７１が円滑に開かずに、取り出し用開口部８５６が充分な大きさに開口できない場合があった。
また、開封掴み代の大きさが充分でなく、チャックテープ８６１の開口動作の際に、手の指で開封掴み代を充分に掴めないことがあった。または、掴んでいた開封掴み代が滑り、手の指から外れてしまうことがあった。そのため、チャックテープ８６１を解離しにくくなり、チャック付き紙容器８０が開口されにくいことがあった。
【先行技術文献】
【特許文献】
【０００８】
特開２００５-１７８８３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本開示は、上記の問題点を解決するためになされたものであり、その課題は、チャック付き紙容器９０において、そのチャックテープの雄型と雌型の嵌合部が解離されて、チャックテープが開口される際に、チャック付き紙容器の取り出し用開口部を開口しやすい
チャック付き紙容器を提供することである。
【課題を解決するための手段】
【００１０】
上記の課題は、本開示の以下の実施形態により解決することができる。

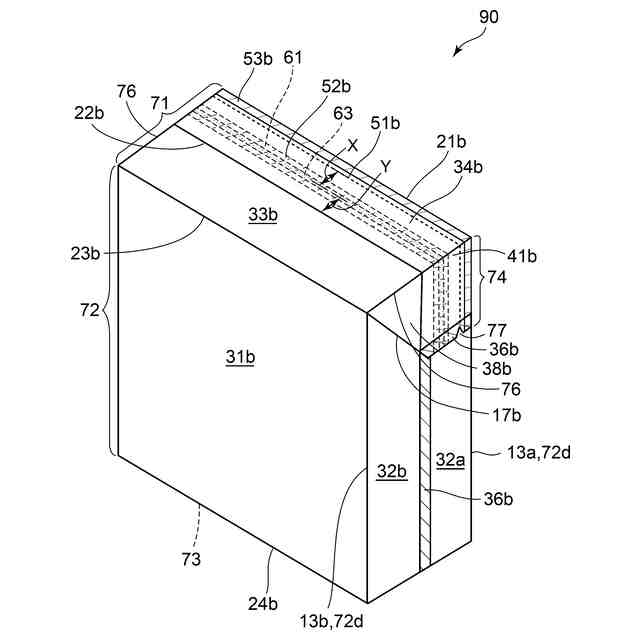

すなわち、本開示のチャック付き紙容器９０は、
紙基材層７８２を含む積層シート７８からなるブランク板１０が組み上げられるチャック付き紙容器９０において、

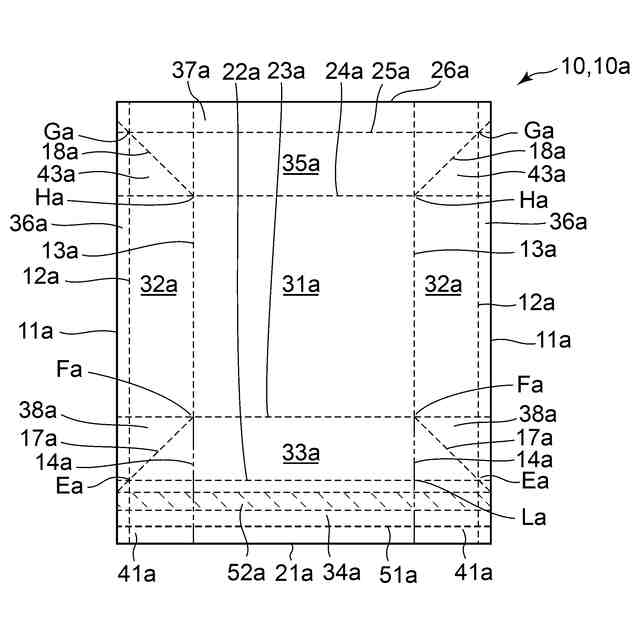

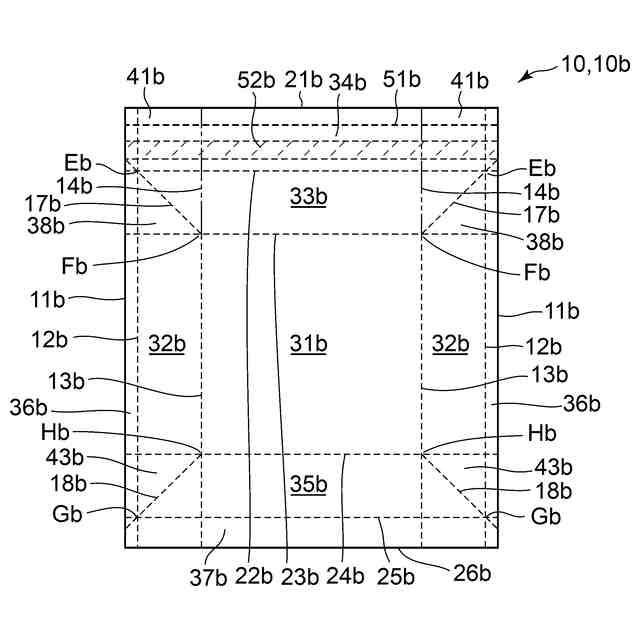

前記ブランク板１０は、少なくとも表がわブランク板１０ｂと裏がわブランク板１０ａを含み、
前記チャック付き紙容器９０の上部に、前記表がわブランク板１０ｂと前記裏がわブランク板１０ａとを重ね合わせて接合される上部重ね合わせ板３４、及び前記上部重ね合わせ板３４の下がわに連設される天面板３３とからなる天部７１と、
前記上部重ね合わせ板３４の左右両がわに連設される天部の側部板４１と、
前記天部７１の左右両がわに連設される天部がわ突出部７４と、
前記天部７１の下がわに備わる胴部７２と、
前記胴部７２の下がわに備わる底部７３と、
前記上部重ね合わせ板３４及び前記天部の側部板４１の上縁部２１若しくは前記上縁部２１の近傍を、横断する上部シール部５３と、
前記上部シール部５３の下がわに位置し、前記上部重ね合わせ板３４及び前記天部の側部板４１を横断する易開封加工線５１と、
前記易開封加工線５１の下がわに位置し、前記上部重ね合わせ板３４及び前記天部の側部板４１を横断するチャックテープ６１と、を備え、
前記上部重ね合わせ板３４の下がわに位置する第一横折り曲げ線２２と、前記チャックテープ６１との間隔が２０ｍｍ以下である。
（【００１１】以降は省略されています）
