公開番号2025069682
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179562
出願日2023-10-18
発明の名称複合ケーブル
出願人株式会社プロテリアル
代理人名古屋国際弁理士法人
主分類H01B 7/00 20060101AFI20250423BHJP(基本的電気素子)
要約【課題】介在の量が必ずしも多くなくても、複合ケーブルの断面形状を円に近い形状にすることができる複合ケーブルを提供すること。
【解決手段】複合ケーブルは、第1電線、第2電線、及び第3電線を撚り合わせた集合体と、前記集合体の周囲に螺旋状に巻き付けられたテープ部材と、外部シースと、を備える。前記第1電線及び前記第2電線は、それぞれ、1本の中心導体と、絶縁体とを備える。前記第3電線は、2本の芯線を撚り合わせた対撚線と、内部シースとを備える。前記第1電線の外径に対する前記第3電線の外径の比率、及び、前記第2電線の外径に対する前記第3電線の外径の比率は、それぞれ、0.9以上1.1以下である。前記集合体における撚り方向と、前記テープ部材の巻き付け方向とは反対である。
【選択図】図2
特許請求の範囲【請求項１】
第１電線、第２電線、及び第３電線を、それらの外周面が接するように撚り合わせた集合体と、
前記集合体の周囲に螺旋状に巻き付けられたテープ部材と、
前記テープ部材の周囲を覆う外部シースと、
を備え、
前記第１電線及び前記第２電線は、それぞれ、１本の中心導体と、前記中心導体を被覆する絶縁体とを備え、
前記第３電線は、２本の芯線を撚り合わせた対撚線と、前記対撚線を被覆し、前記２本の芯線の間に一部が入り込んでいる内部シースとを備え、
前記第１電線の外径に対する前記第３電線の外径の比率、及び、前記第２電線の外径に対する前記第３電線の外径の比率は、それぞれ、０．９以上１．１以下であり、
前記集合体における撚り方向と、前記テープ部材の巻き付け方向とは反対である、
複合ケーブル。
続きを表示（約 340 文字）【請求項２】
請求項１に記載の複合ケーブルであって、
前記内部シースの厚さは、前記第１電線における前記絶縁体の厚さ以上であり、且つ、前記第２電線における前記絶縁体の厚さ以上である、
複合ケーブル。
【請求項３】
請求項１に記載の複合ケーブルであって、
前記集合体と前記テープ部材との間には、介在が設けられていない、
複合ケーブル。
【請求項４】
請求項１に記載の複合ケーブルであって、
前記第１電線及び前記第２電線の前記中心導体は、複数の導体素線が撚り合わされてなり、
前記複数の導体素線の撚り方向は、前記対撚線における前記２本の芯線の撚り方向と同じ方向である、
複合ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本開示は複合ケーブルに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に複合ケーブルが開示されている。複合ケーブルは、複数の電線と複数本の介在とを撚り合わせた集合体と、その集合体の周囲に巻き付けられたテープ部材と、テープ部材の周囲を覆う外部シースとを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８６７８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複合ケーブルを構成する部品の点数を減らしたり、複合ケーブルを軽量化したりするためには、介在の量を減らすことが好ましい。しかしながら、従来の複合ケーブルでは、介在の量を減らすと、複合ケーブルの断面形状を円に近い形状にすることが困難であった。
【０００５】
本開示の１つの局面では、介在の量が必ずしも多くなくても、複合ケーブルの断面形状を円に近い形状にすることができる複合ケーブルを提供することが好ましい。
【課題を解決するための手段】
【０００６】
本開示の１つの局面は、第１電線、第２電線、及び第３電線を、それらの外周面が接するように撚り合わせた集合体と、前記集合体の周囲に螺旋状に巻き付けられたテープ部材と、前記テープ部材の周囲を覆う外部シースと、を備える複合ケーブルである。
【０００７】
前記第１電線及び前記第２電線は、それぞれ、１本の中心導体と、前記中心導体を被覆する絶縁体とを備える。前記第３電線は、２本の芯線を撚り合わせた対撚線と、前記対撚線を被覆する内部シースとを備える。前記第１電線の外径に対する前記第３電線の外径の比率、及び、前記第２電線の外径に対する前記第３電線の外径の比率は、それぞれ、０．９以上１．１以下である。前記集合体における撚り方向と、前記テープ部材の巻き付け方向とは反対である。
【０００８】
本開示の１つの局面である複合ケーブルによれば、介在の量が必ずしも多くなくても、複合ケーブルの断面形状を円に近い形状とすることができる。
【図面の簡単な説明】
【０００９】

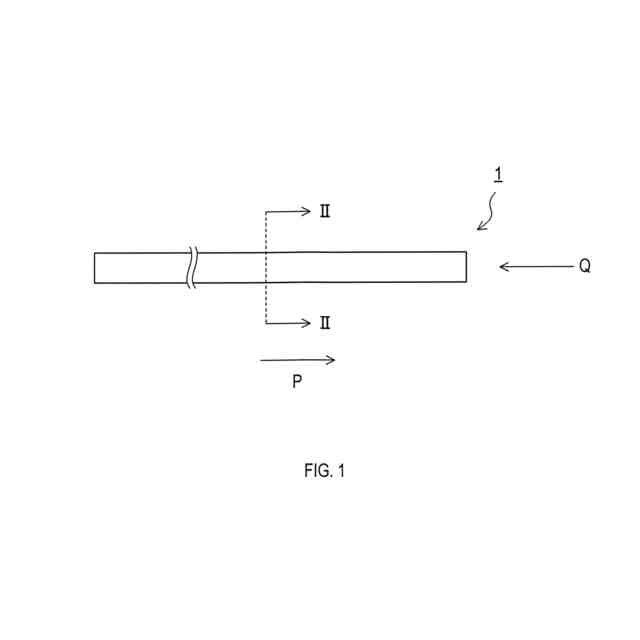

複合ケーブルの構成を表す平面図である。

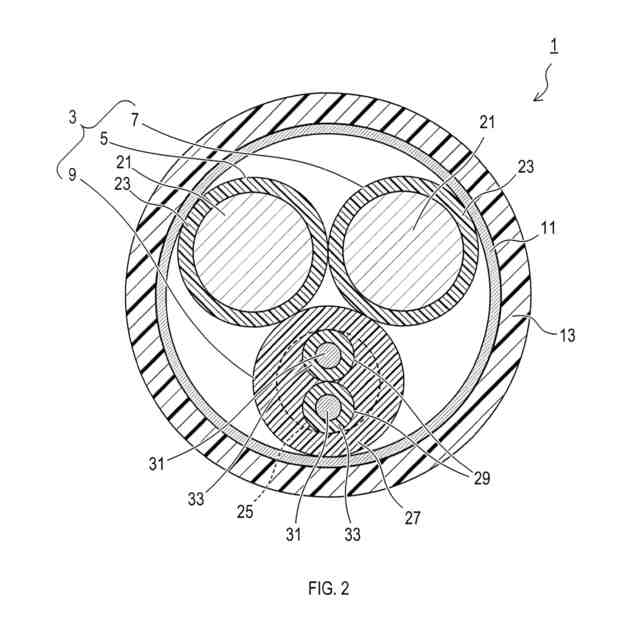

図１におけるＩＩ－ＩＩ断面での断面図である。

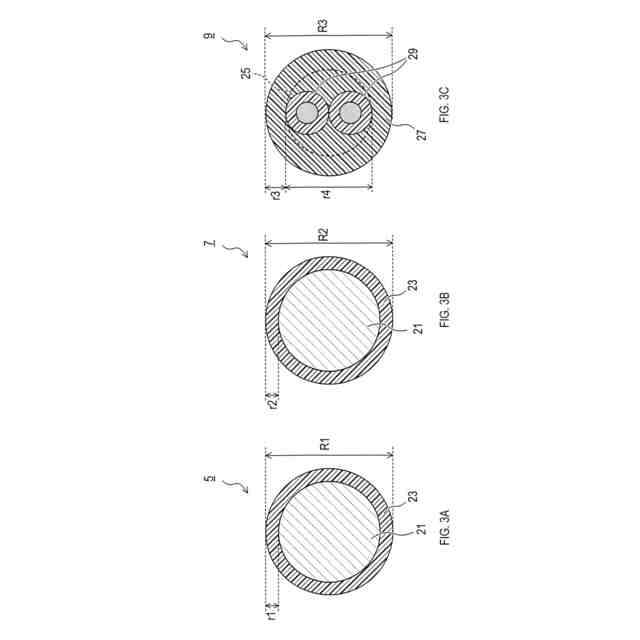

図３Ａは、第１電線における外径及び絶縁体の厚さを表す断面図である。図３Ｂは、第２電線における外径及び絶縁体の厚さを表す断面図である。図３Ｃは、第３電線における外径及び絶縁体の厚さを表す断面図である。
【発明を実施するための形態】
【００１０】
本開示の例示的な実施形態について図面を参照しながら説明する。
＜第１実施形態＞
１．複合ケーブル１の構成
複合ケーブル１の構成を、図１、図２、図３Ａ、図３Ｂ、及び図３Ｃに基づき説明する。複合ケーブル１は、例えば、自動車や鉄道車両等の車両等に使用される。図１に示すように、複合ケーブル１は線状の部材である。複合ケーブル１の長手方向に直交する任意の断面において、複合ケーブル１は、図２に示す構成を有する。
（【００１１】以降は省略されています）
