公開番号2025069748
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179662
出願日2023-10-18
発明の名称アレーアンテナ装置
出願人三菱電機株式会社
代理人個人
主分類H01Q 21/24 20060101AFI20250423BHJP(基本的電気素子)
要約【課題】サイズが大きくなることなく2倍波を抑圧することができるアレーアンテナ装置を得ること。
【解決手段】アレーアンテナ装置1は、並列に配置された複数の送信機2と、複数の偏波切替器3と、複数のアンテナ4とを有する。複数の送信機2の各々は、第1の出力端子26と、伝送線路27と、伝送線路27に接続された第2の出力端子28とを有する。伝送線路27の電気長は、基本波の波長の1/4に調整されている。一例では、奇数列に配置されている送信機2では、第1の出力端子26は対応する偏波切替器3の水平端子Hに接続されており、第2の出力端子28は対応する偏波切替器3の垂直端子Vに接続されており、偶数列に配置されている送信機2では、第1の出力端子26は対応する偏波切替器3の垂直端子Vに接続されており、第2の出力端子28は対応する偏波切替器3の水平端子Hに接続されている。
【選択図】図1
特許請求の範囲【請求項１】
並列に配置された複数の送信機と、
複数の偏波切替器と、
複数のアンテナとを備え、
前記複数の送信機の各々には、前記複数の偏波切替器のうちの対応する一つの偏波切替器が接続されており、
前記複数の偏波切替器の各々には、前記複数のアンテナのうちの対応する一つのアンテナが接続されており、
前記複数の送信機の各々は、入力端子と、移相器と、増幅器と、スイッチと、前記スイッチの第１の端部に接続された第１の出力端子と、前記スイッチの第２の端部に接続された伝送線路と、前記伝送線路に接続された第２の出力端子とを有し、
前記入力端子、前記移相器、前記増幅器及び前記スイッチは、前記入力端子、前記移相器、前記増幅器、前記スイッチの順番で接続されており、
前記伝送線路の電気長は、基本波の波長の１／４に調整されており、
前記複数の送信機の各々と対応する偏波切替器との接続について、
前記複数の送信機のうちの奇数列に配置されている送信機では、前記第１の出力端子は対応する偏波切替器の水平端子に接続されており、前記第２の出力端子は対応する偏波切替器の垂直端子に接続されており、前記複数の送信機のうちの偶数列に配置されている送信機では、前記第１の出力端子は対応する偏波切替器の垂直端子に接続されており、前記第２の出力端子は対応する偏波切替器の水平端子に接続されている、又は、
前記複数の送信機のうちの偶数列に配置されている送信機では、前記第１の出力端子は対応する偏波切替器の水平端子に接続されており、前記第２の出力端子は対応する偏波切替器の垂直端子に接続されており、前記複数の送信機のうちの奇数列に配置されている送信機では、前記第１の出力端子は対応する偏波切替器の垂直端子に接続されており、前記第２の出力端子は対応する偏波切替器の水平端子に接続されており、
前記奇数列の送信機から出力される２倍波と、前記偶数列の送信機から出力される２倍波が打ち消しあい、抑圧する
ことを特徴とするアレーアンテナ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アレーアンテナ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
アレーアンテナ装置は、複数の送信機で構成される。各送信機が有する増幅器及びスイッチでは、非線形動作により信号の通過時に２倍波が出力されて、２倍波がアンテナから出力される。
【０００３】
特許文献１は、増幅器で発生した２倍波を抑圧するために、増幅器とアンテナとの間にバンドパスフィルタを配置する技術を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－６４６２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１が開示している技術には、バンドパスフィルタが必要となるため、アレーアンテナ装置のサイズが大きいという問題がある。
【０００６】
本開示は、上記に鑑みてなされたものであって、サイズが大きくなることなく２倍波を抑圧することができるアレーアンテナ装置を得ることを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本開示に係るアレーアンテナ装置は、並列に配置された複数の送信機と、複数の偏波切替器と、複数のアンテナとを有する。複数の送信機の各々には、複数の偏波切替器のうちの対応する一つの偏波切替器が接続されている。複数の偏波切替器の各々には、複数のアンテナのうちの対応する一つのアンテナが接続されている。複数の送信機の各々は、入力端子と、移相器と、増幅器と、スイッチと、スイッチの第１の端部に接続された第１の出力端子と、スイッチの第２の端部に接続された伝送線路と、伝送線路に接続された第２の出力端子とを有する。入力端子、移相器、増幅器及びスイッチは、入力端子、移相器、増幅器、スイッチの順番で接続されている。伝送線路の電気長は、基本波の波長の１／４に調整されている。複数の送信機の各々と対応する偏波切替器との接続について、複数の送信機のうちの奇数列に配置されている送信機では、第１の出力端子は対応する偏波切替器の水平端子に接続されており、第２の出力端子は対応する偏波切替器の垂直端子に接続されており、複数の送信機のうちの偶数列に配置されている送信機では、第１の出力端子は対応する偏波切替器の垂直端子に接続されており、第２の出力端子は対応する偏波切替器の水平端子に接続されている。又は、複数の送信機のうちの偶数列に配置されている送信機では、第１の出力端子は対応する偏波切替器の水平端子に接続されており、第２の出力端子は対応する偏波切替器の垂直端子に接続されており、複数の送信機のうちの奇数列に配置されている送信機では、第１の出力端子は対応する偏波切替器の垂直端子に接続されており、第２の出力端子は対応する偏波切替器の水平端子に接続されている。奇数列の送信機から出力される２倍波と、偶数列の送信機から出力される２倍波が打ち消しあい、抑圧する。
【発明の効果】
【０００８】
本開示に係るアレーアンテナ装置は、サイズが大きくなることなく２倍波を抑圧することができるという効果を奏する。
【図面の簡単な説明】
【０００９】

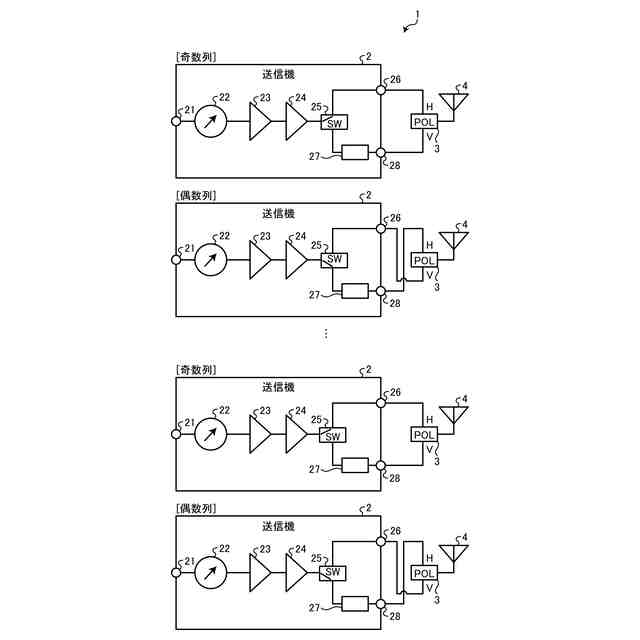

実施の形態に係るアレーアンテナ装置の構成を示す図

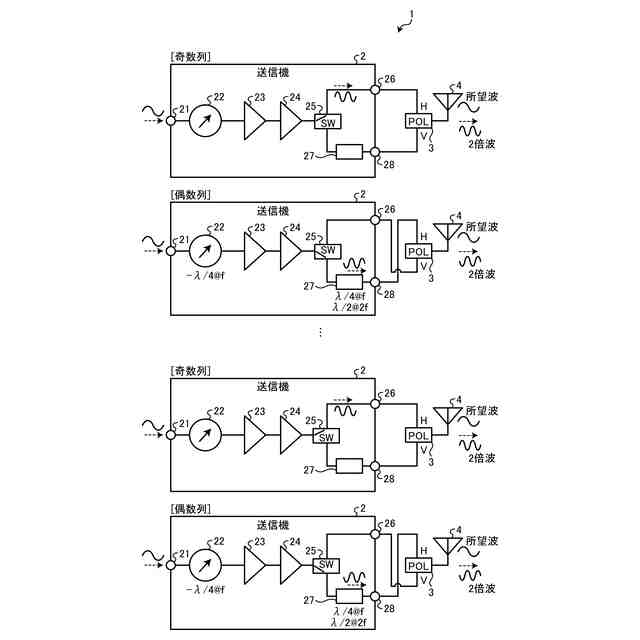

実施の形態に係るアレーアンテナ装置の動作を説明するための図

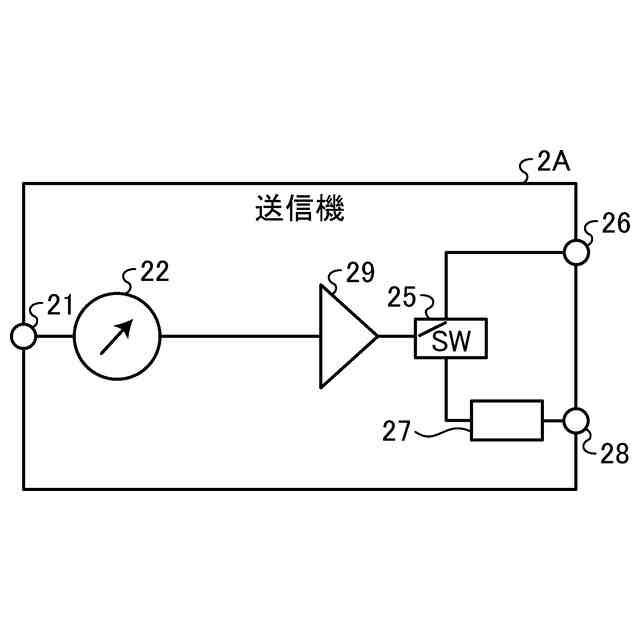

実施の形態の変形例に係る送信機の構成を示す図
【発明を実施するための形態】
【００１０】
以下に、実施の形態に係るアレーアンテナ装置を図面に基づいて詳細に説明する。
（【００１１】以降は省略されています）
