公開番号2025069754
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179672
出願日2023-10-18
発明の名称鋳鉄管の管内面塗装方法
出願人株式会社栗本鐵工所
代理人弁理士法人朝日奈特許事務所
主分類B05D 1/36 20060101AFI20250423BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】よりピンホールの発生が抑えられた鋳鉄管を提供することのできる管内面の塗装方法を提供することを目的とする。
【解決手段】鋳鉄管内面に粉体塗料を塗装する鋳鉄管の管内面塗装方法であって、少なくとも粉体塗料を鋳鉄管内面に塗装する第1塗装工程および第2塗装工程を含み、第2塗装工程は、粉体塗料を鋳鉄管内面に塗装する最終の塗装工程であり、かつ第2塗装工程により形成される塗膜の膜厚が、第2塗装工程より前に形成される粉体塗料による塗膜の膜厚の2～3.5倍となるように実施される管内面塗装方法。
【選択図】なし
特許請求の範囲【請求項１】
鋳鉄管内面に粉体塗料を塗装する鋳鉄管の管内面塗装方法であって、
少なくとも粉体塗料を鋳鉄管内面に塗装する第１塗装工程および第２塗装工程を含み、
前記第２塗装工程は、前記粉体塗料を前記鋳鉄管内面に塗装する最終の塗装工程であり、かつ前記第２塗装工程により形成される塗膜の膜厚が、前記第２塗装工程より前に形成される前記粉体塗料による塗膜の膜厚の２～３．５倍となるように実施される
管内面塗装方法。
続きを表示（約 360 文字）【請求項２】

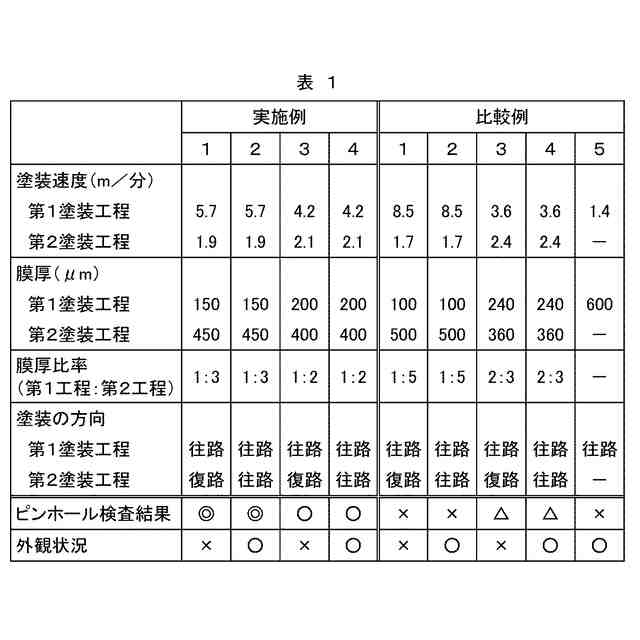

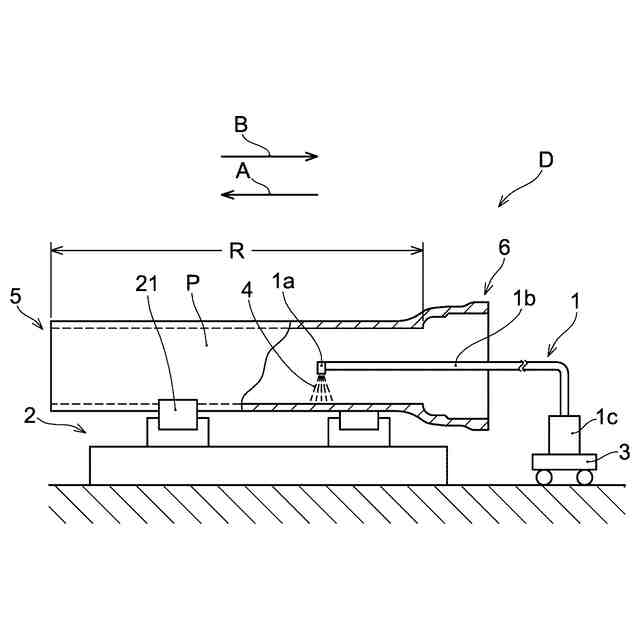

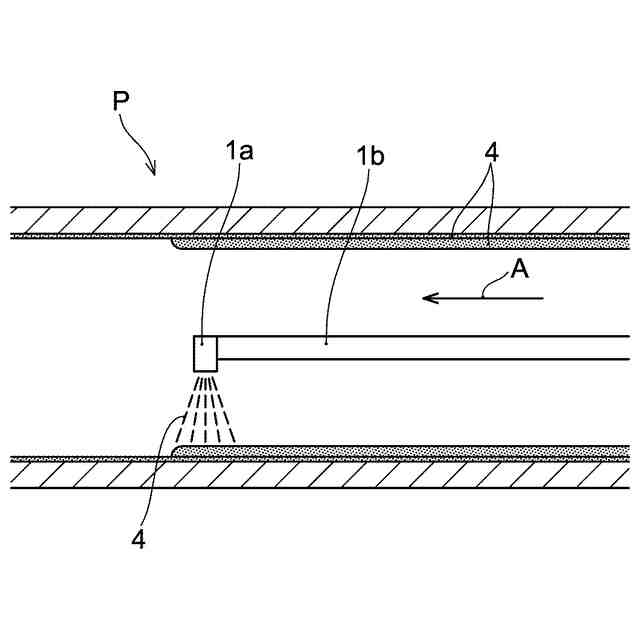

前記第２塗装工程は、前記粉体塗料を吐出する吐出部が、前記鋳鉄管の管軸方向の一端から管内部へと挿入され、他端へと進行しながら塗装することにより実施される請求項１記載の管内面塗装方法。
【請求項３】
前記第２塗装工程は、前記第２塗装工程により形成される塗膜の膜厚が、前記第２塗装工程より前に形成される前記粉体塗料の塗膜の膜厚の２．５～３．５倍となるように実施される請求項１または２記載の管内面塗装方法。
【請求項４】
前記第２塗装工程は、前記第１塗装工程の塗装速度の１／２～２／７の速度で実施される請求項１または２記載の管内面塗装方法。
【請求項５】
前記第２塗装工程は、前記第１塗装工程の塗装速度の１／２～２／７の速度で実施される請求項３記載の管内面塗装方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋳鉄管の管内面塗装方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ダクタイル鉄管は上水道の配管材料として用いられており、管内面には水質衛生性や防食性に優れたエポキシ樹脂粉体塗装が施されている。また、エポキシ樹脂粉体塗装は耐薬品性に優れていることから、下水道用の内面塗装にも用いられている。
【０００３】
ダクタイル鉄管の直管は遠心鋳造法により製造されるが、遠心鋳造では管内面側に不純物や鋳造欠陥が発生しやすい。この管内面側に存在する不純物や鋳造欠陥は、エポキシ樹脂粉体塗装を行った際、その塗膜にピンホールなどの欠陥を生じさせる一因となる。そのため、通常エポキシ樹脂粉体塗装前にはそれらを除去するための研磨工程が実施されている。
【０００４】
特許文献１ではピンホール不良を低減するために、管体内面の内面研磨用の砥石と研掃用のブラシの回転を逆方向にする技術が開示されている。また、特許文献２では、珪砂を用いた塗装方法によるピンホール不良の低減について、管内面の管軸方向で粉体塗料を往復塗装する際の往路と復路の塗装速度を変化させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１６１６８０号公報
特開２０２１－３０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、例えば、呼び径が大きいダクタイル鉄管の場合や、製造条件の違いなどによって、管内面に発生する不純物や鋳造欠陥などの内面状態は一定になりにくく、内面状態が悪い場合は上記研磨・研掃工程や特許文献の技術を用いても、ピンホール不良が発生する場合があった。
【０００７】
そこで、本発明は、よりピンホールの発生が抑えられた鋳鉄管を提供することのできる管内面の塗装方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題を解決するために鋭意検討した結果、鋳鉄管の内面をエポキシ樹脂粉体塗料により塗装する際、管軸方向に塗装する工程を少なくとも２回行い、最終回の塗装工程による塗膜の厚さを最終回より前に形成される塗膜の厚さの２～３．５倍となるようにすることで、鋳鉄管の内面塗膜におけるピンホールの発生を抑制できることを見出し、本発明を完成した。
【０００９】
すなわち、本発明は、鋳鉄管内面に粉体塗料を塗装する鋳鉄管の管内面塗装方法であって、
少なくとも粉体塗料を鋳鉄管内面に塗装する第１塗装工程および第２塗装工程を含み、
前記第２塗装工程は、前記粉体塗料を前記鋳鉄管内面に塗装する最終の塗装工程であり、かつ前記第２塗装工程により形成される塗膜の膜厚が、前記第２塗装工程より前に形成される前記粉体塗料による塗膜の膜厚の２～３．５倍となるように実施される
管内面塗装方法に関する。
【発明の効果】
【００１０】
本発明によれば、鋳鉄管内面に粉体塗料を塗装する鋳鉄管において、よりピンホールの発生が抑えられた鋳鉄管を提供することが可能な、管内面の塗装方法を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
