発明の名称車載充電ユニットの冷却装置
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類B60K 11/06 20060101AFI20250424BHJP(車両一般)
要約【課題】排気ダクトの水抜き穴による排風漏れを抑制する。
【解決手段】冷却装置は、充電ユニット内を換気するための冷却ブロアと、前記冷却ブロアによる前記充電ユニットのケーシングからの排気を案内する排気ダクトとを備える。前記排気ダクトは、上流端から下流端に向けて斜め上方に延びており、前記排気ダクトの中間部分では、その下面が下方へ窪んだ窪み形状を有するとともに、その窪み形状の範囲内に水抜き穴が形成されている。
【選択図】図2
特許請求の範囲【請求項１】
車両に搭載される充電ユニットを空冷するための冷却装置であって、
前記充電ユニット内を換気するための冷却ブロアと、
前記冷却ブロアによる前記充電ユニットのケーシングからの排気を案内する排気ダクトと、
を備え、
前記排気ダクトは、上流端から下流端に向けて斜め上方に延びており、
前記排気ダクトの中間部分では、その下面が下方へ窪んだ窪み形状を有するとともに、その窪み形状の範囲内に水抜き穴が形成されている、
冷却装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、車両に搭載される充電ユニットを空冷するための冷却装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、車両のバッテリを空冷する冷却装置が記載されている。冷却装置の吸気ダクトは、水抜き穴を有しており、吸気ダクト内に侵入した水分等を外部へ排出することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－７９９０６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような水抜き穴は、冷却装置の排気ダクトにも同様に設けることができる。しかしながら、排気ダクトに水抜き穴が形成されていると、水抜き穴を通じて排風漏れが生じてしまう。本明細書は、水抜き穴による排風漏れを抑制し得る技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書は、車両に搭載される充電ユニットを空冷するための冷却装置を開示する。本冷却装置は、前記充電ユニット内を換気するための冷却ブロアと、前記冷却ブロアによる前記充電ユニットのケーシングからの排気を案内する排気ダクトとを備える。前記排気ダクトは、上流端から下流端に向けて斜め上方に延びており、前記排気ダクトの中間部分では、その下面が下方へ窪んだ窪み形状を有するとともに、その窪み形状の範囲内に水抜き穴が形成されている。
【０００６】
上記した構成では、水抜き穴の周辺に、窪み形状が設けられている。これにより、排気ダクト内を流れる排風の主流が、水抜き穴の近傍へ流れ込まず、水抜き穴による排風漏れが抑制される。
【図面の簡単な説明】
【０００７】

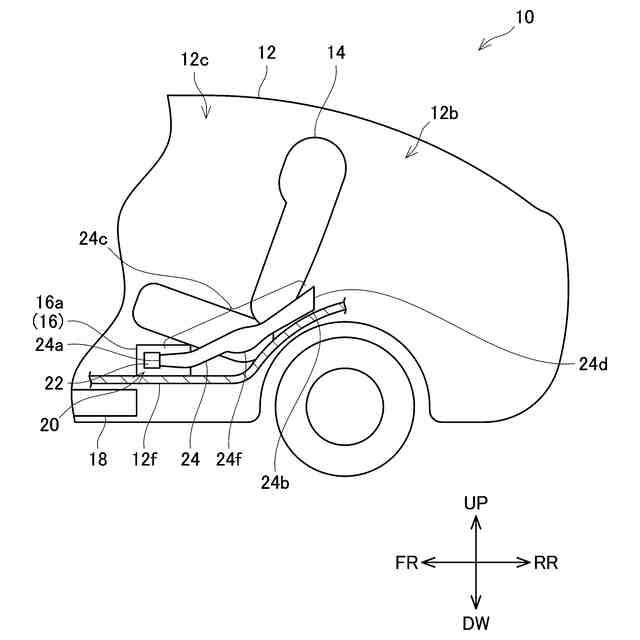

冷却装置の構成を模式的に示す。
図１のII部における排気ダクトの拡大断面図を示す。
【発明を実施するための形態】
【実施例】
【０００８】
図面を参照して、実施例の冷却装置２０を備える車両１０について説明する。図１に示すように、車両１０は、冷却装置２０に加え、車体１２と、座席１４と、充電ユニット１６と、バッテリ１８と、走行用モータ（図示省略）とを備える。車両１０は、バッテリ１８からの供給電力を用いて走行用モータを駆動する電動自動車である。バッテリ１８は、充放電可能な複数の二次バッテリセルで構成されている。
【０００９】
ここで、図面における冷却装置２０の各方向は、車両１０に冷却装置２０が搭載されたときの方向、即ち車両１０の方向に準ずる。図面における方向ＦＲは、車両１０の前後方向における前方を示し、方向ＲＲは車両１０の前後方向における後方を示す。また、方向ＬＨは車両１０の左右方向における左方を示し、方向ＲＨは車両１０の左右方向における右方を示す。また、方向ＵＰは車両１０の上下方向における上方を示し、方向ＤＷは車両１０の上下方向における下方を示す。
【００１０】
車体１２は、フロアパネル１２ｆを有する。フロアパネル１２ｆの下には、バッテリ１８が配置されている。車体１２は、その内部に、キャビン１２ｃ及びラゲッジスペース１２ｂを有する。キャビン１２ｃ及びラゲッジスペース１２ｂは、フロアパネル１２ｆ上に画定されている。キャビン１２ｃには、車両１０の乗員が着座する座席１４が配置されている。座席１４は、キャビン１２ｃの後部に配置された後部座席である。ラゲッジスペース１２ｂは、座席１４の後方に位置する。
