公開番号2025071070
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2024184418
出願日2024-10-18
発明の名称塗装方法、施工液、施工液及び塗装シートのセット、車両、車両部品及び部材
出願人積水化学工業株式会社
代理人個人,個人
主分類B05D 1/00 20060101AFI20250424BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】施工液を使用して塗装シートを被塗装物に貼り付けた後、塗装シートを加熱した際の膨れの発生を抑制できるとともに、塗装シートの塗料層の施工液よる溶解を抑制できる塗装方法、施工液、施工液及び塗装シートのセット、並びに塗装された車両、車両部品及び部材を提供する。
【解決手段】本発明は、被塗装物100に塗装を施す塗装方法であって、アルコール類、ケトン類、環状エーテル類、環状エステル類、グリコールエーテル、グリコールエステル、グリセリン、グリコール類及び水溶性ゲル化剤からなる群から選択される少なくとも1種の化合物及び水を含み、上記化合物の含有量が所定の範囲内である施工液1を被塗装物100に塗布する施工液塗布工程と、塗装シート2を、被塗装物100における施工液1を塗布した面に貼り付けるシート貼付工程と、塗装シート2を貼り付けた被塗装物100を加熱して塗装シート2を硬化させる硬化工程とを含む。
【選択図】図3
特許請求の範囲【請求項１】
被塗装物に塗装を施す塗装方法であって、
アルコール類、ケトン類、環状エーテル類及び環状エステル類からなる群から選択される少なくとも１種の化合物及び水を含み、前記化合物の含有量が０．０５～５５質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
続きを表示（約 1,200 文字）【請求項２】
被塗装物に塗装を施す塗装方法であって、
グリコールエーテル、グリコールエステル及びグリセリンからなる群から選択される少なくとも１種の化合物及び水を含み、前記化合物の含有量が０．０５～６５質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
【請求項３】
被塗装物に塗装を施す塗装方法であって、
グリコール類及び水を含み、前記グリコール類の含有量が０．０５～９０質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
【請求項４】
被塗装物に塗装を施す塗装方法であって、
水溶性ゲル化剤及び水を含み、前記水溶性ゲル化剤の含有量が０．０５～１０質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
【請求項５】
前記水溶性ゲル化剤が、ポリアクリル酸ナトリウム、カルボキシメチルセルロースナトリウム及びアルギン酸ナトリウムからなる群から選択される少なくとも１種の化合物である請求項４に記載の塗装方法。
【請求項６】
前記熱硬化性樹脂組成物が、（メタ）アクリル樹脂及びブロックイソシアネート硬化剤を含む請求項１～５のいずれか１項に記載の塗装方法。
【請求項７】
前記（メタ）アクリル樹脂の重量平均分子量が５００００以上１００００００以下であり、
前記（メタ）アクリル樹脂が、複数個の官能基を有する（メタ）アクリル樹脂を含有する請求項６に記載の塗装方法。
【請求項８】
前記（メタ）アクリル樹脂は、（メタ）アクリルポリオールである請求項６に記載の塗装方法。
【請求項９】
前記塗料層は、クリア層及び着色剤層を備える請求項１～５のいずれか１項に記載の塗装方法。
【請求項１０】
前記塗装シートは、転写層をさらに備え、
前記硬化工程の前に、前記塗装シートから前記転写層を除去する転写層除去工程をさらに含む請求項１～５のいずれか１項に記載の塗装方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は塗装方法、施工液、施工液及び塗装シートのセット、並びにその塗装方法により塗装された車両、車両部品及び部材に関する。
続きを表示（約 4,300 文字）【背景技術】
【０００２】
家具や鋼板、車両のボディーなどには、意匠性や耐久性の観点から塗装や装飾が施される。装飾は、例えば、塗装シートなどの加飾フィルムを用いて行われることが知られている。塗装シートには、一般的に塗料層が設けられる。
【０００３】
粘着フィルムを被着体に対し、気泡なく、貼り付けるため、施工液が用いられている。例えば、スプレー等を使用して被着体の粘着フィルムを貼り付ける面に施工液を吹付し、被着体の粘着フィルムを貼り付ける面を濡らす。そして、被着体の粘着フィルムを貼り付ける面が施工液で濡れた状態で粘着シートを被着体に貼り付け、スキージー等によって、被着体と粘着フィルムの間の施工液と一緒に気泡や空気を押し出すことで、粘着フィルムを被着体にきれいに貼ることができる。
【０００４】
粘着フィルムの貼り付けに使用する施工液として、例えば、特許文献１～３に記載された施工液が従来技術として知られている（特許文献１～３参照）。特許文献１及び２に記載された施工液は、界面活性剤などの滑り性を付与する添加剤を含有しない水（あるいは水のみ）もしくは界面活性剤などの滑り性を付与する添加剤を含む水である。特許文献３に記載の施工液は、界面活性剤を含む水である。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－１４０３７８号公報
国際公開第２０１６／１３５９９７号パンフレット
特開２０１４－１４５０３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、スキージー等によって、被着体と粘着フィルムの間の施工液を完全に押し出すことは難しい。このため、従来の施工液を塗装シートの貼り付けに使用すると、塗装シートを被塗装物に貼り付けた後に、塗装シートを硬化させるために加熱すると、塗装シート及び被塗装物の間に残存していた施工液が気化して、膨れが発生する場合があった。また、従来の施工液を塗装シートの貼り付けに使用すると、塗装シートの塗料層が施工液に溶け出したしまう場合もあった。
【０００７】
そこで、本発明は、施工液を使用して塗装シートを被塗装物に貼り付けた後、塗装シートを加熱した際の膨れの発生を抑制できるとともに、塗装シートの塗料層の施工液よる溶解を抑制できる塗装方法、施工液、施工液及び塗装シートのセット、並びにその塗装方法により塗装された車両、車両部品及び部材を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明者は、鋭意検討の結果、水をベースとする施工液の添加剤として所定の化合物を使用することにより、上記課題を解決できることを見出し、本発明を完成させた。本発明の要旨は、以下の通りである。
［１］被塗装物に塗装を施す塗装方法であって、
アルコール類、ケトン類、環状エーテル類及び環状エステル類からなる群から選択される少なくとも１種の化合物及び水を含み、前記化合物の含有量が０．０５～５５質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
［２］被塗装物に塗装を施す塗装方法であって、
グリコールエーテル、グリコールエステル及びグリセリンからなる群から選択される少なくとも１種の化合物及び水を含み、前記化合物の含有量が０．０５～６５質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
［３］被塗装物に塗装を施す塗装方法であって、
グリコール類及び水を含み、前記グリコール類の含有量が０．０５～９０質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
［４］被塗装物に塗装を施す塗装方法であって、
水溶性ゲル化剤及び水を含み、前記水溶性ゲル化剤の含有量が０．０５～１０質量％である施工液を前記被塗装物に塗布する施工液塗布工程と、
熱硬化性樹脂組成物からなる塗料層を備えた塗装シートを、前記被塗装物における前記施工液を塗布した面に貼り付けるシート貼付工程と、
前記塗装シートを貼り付けた前記被塗装物を加熱して前記塗装シートを硬化させる硬化工程とを含む塗装方法。
［５］前記水溶性ゲル化剤が、ポリアクリル酸ナトリウム、カルボキシメチルセルロースナトリウム及びアルギン酸ナトリウムからなる群から選択される少なくとも１種の化合物である上記［４］に記載の塗装方法。
［６］前記熱硬化性樹脂組成物が、（メタ）アクリル樹脂及びブロックイソシアネート硬化剤を含む上記［１］～［５］のいずれか１つに記載の塗装方法。
［７］前記（メタ）アクリル樹脂の重量平均分子量が５００００以上１００００００以下であり、
前記（メタ）アクリル樹脂が、複数個の官能基を有する（メタ）アクリル樹脂を含有する上記［６］に記載の塗装方法。
［８］前記（メタ）アクリル樹脂は、（メタ）アクリルポリオールである上記［６］又は［７］に記載の塗装方法。
［９］前記塗料層は、クリア層及び着色剤層を備える上記［１］～［８］のいずれか１つに記載の塗装方法。
［１０］前記塗装シートは、転写層をさらに備え、
前記硬化工程の前に、前記塗装シートから前記転写層を除去する転写層除去工程をさらに含む上記［１］～［９］のいずれか１つに記載の塗装方法。
［１１］熱硬化性樹脂組成物からなる塗料層及び転写層を備えた塗装シートと、
前記塗装シートを被塗装物に貼り付けする際に使用する施工液とを含み、
前記施工液は、アルコール類、ケトン類、環状エーテル類及び環状エステル類からなる群から選択される少なくとも１種の化合物及び水を含み、
前記施工液における前記化合物の含有量が０．０５～５５質量％である、施工液及び塗装シートのセット。
［１２］熱硬化性樹脂組成物からなる塗料層及び転写層を備えた塗装シートと、
前記塗装シートを被塗装物に貼り付けする際に使用する施工液とを含み、
前記施工液は、グリコールエーテル、グリコールエステル及びグリセリンからなる群から選択される少なくとも１種の化合物及び水を含み、
前記施工液における前記化合物の含有量が０．０５～６５質量％である、施工液及び塗装シートのセット。
［１３］熱硬化性樹脂組成物からなる塗料層及び転写層を備えた塗装シートと、
前記塗装シートを被塗装物に貼り付けする際に使用する施工液とを含み、
前記施工液は、グリコール類及び水を含み、
前記施工液における前記グリコール類の含有量が０．５～９０質量％である、施工液及び塗装シートのセット。
［１４］熱硬化性樹脂組成物からなる塗料層及び転写層を備えた塗装シートと、
前記塗装シートを被塗装物に貼り付けする際に使用する施工液とを含み、
前記施工液は、水溶性ゲル化剤及び水を含み、
前記施工液における前記水溶性ゲル化剤の含有量が０．０５～１０質量％である、施工液及び塗装シートのセット。
［１５］前記水溶性ゲル化剤が、ポリアクリル酸ナトリウム、カルボキシメチルセルロースナトリウム及びアルギン酸ナトリウムからなる群から選択される少なくとも１種の化合物である上記［１４］に記載の塗工液及び塗装シートのセット。
［１６］塗装シートを被塗装物に貼り付けする際に使用する施工液であって、
アルコール類、ケトン類、環状エーテル類及び環状エステル類からなる群から選択される少なくとも１種の化合物及び水を含み、
前記化合物の含有量が０．０５～５５質量％である施工液。
［１７］塗装シートを被塗装物に貼り付けする際に使用する施工液であって、
グリコールエーテル、グリコールエステル及びグリセリンからなる群から選択される少なくとも１種の化合物及び水を含み、
前記化合物の含有量が０．０５～６５質量％である施工液。
［１８］塗装シートを被塗装物に貼り付けする際に使用する施工液であって、
グリコール類及び水を含み、
【発明の効果】
【０００９】
本発明によれば、施工液を使用して塗装シートを被塗装物に貼り付けた後、塗装シートを加熱した際の膨れの発生を抑制できるとともに、塗装シートの塗料層の施工液よる溶解を抑制できる塗装方法、施工液並びに施工液、塗装シートのセット、並びにその塗装方法により塗装された車両、車両部品及び部材を提供することができる。
【図面の簡単な説明】
【００１０】

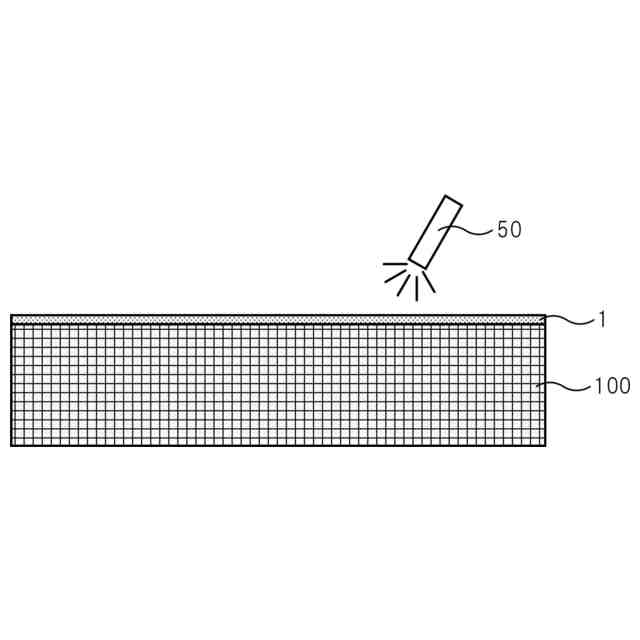

図１は、施工液塗布工程を説明するための図である。

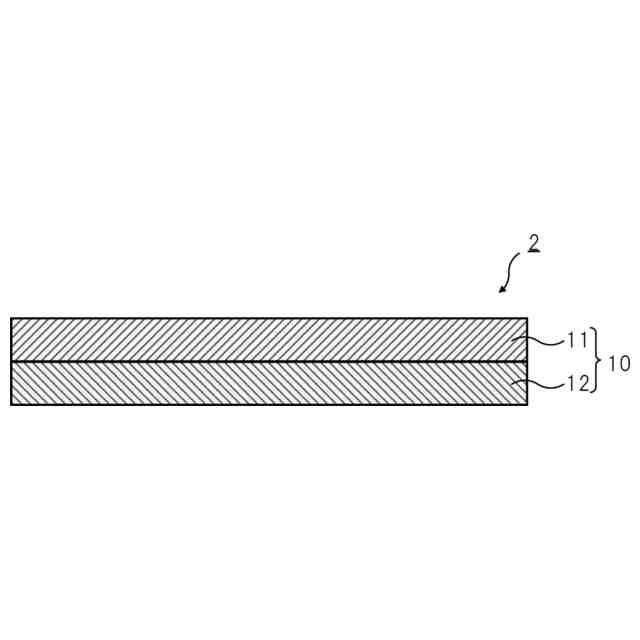

図２は、塗装シートの一例を示す模式的な断面図である。

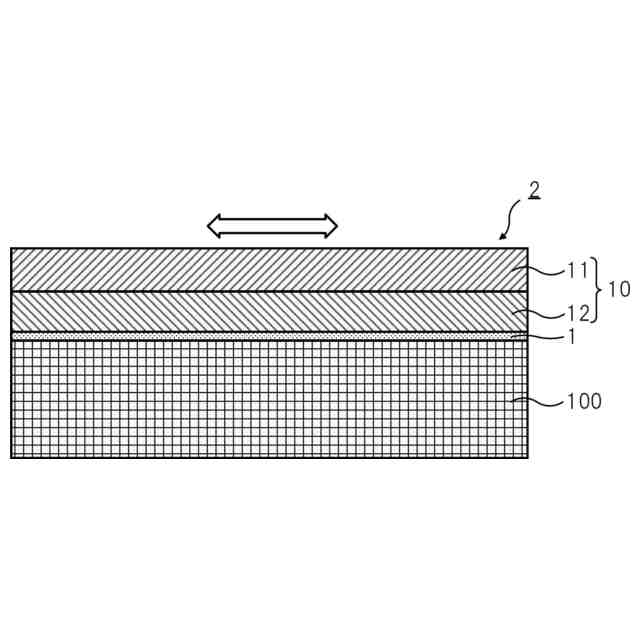

図３は、シート貼付工程を説明するための図である。
図４は、シート貼付工程を説明するための図である。
図５は、塗装シートの他の例を示す模式的な断面図である。
図６は、塗装シートの他の例を示す模式的な断面図である。
図７は、塗装シートの他の例を示す模式的な断面図である。
図８は、塗装シートの他の例を示す模式的な断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
