公開番号2025071477
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181664
出願日2023-10-23
発明の名称ボトル
出願人株式会社吉野工業所
代理人個人,個人,個人,個人
主分類B65D 1/42 20060101AFI20250428BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】肩部の下端部が塑性変形するのを抑制する。
【解決手段】口部11、肩部12、胴部13、および底部14が、ボトル軸O方向に沿って上方から下方に向けてこの順に連設され、肩部と胴部との接続部分に周溝15が形成され、肩部と周溝との間に位置する上接続部16は、胴部と周溝との間に位置する下接続部17より径方向の内側に位置している。

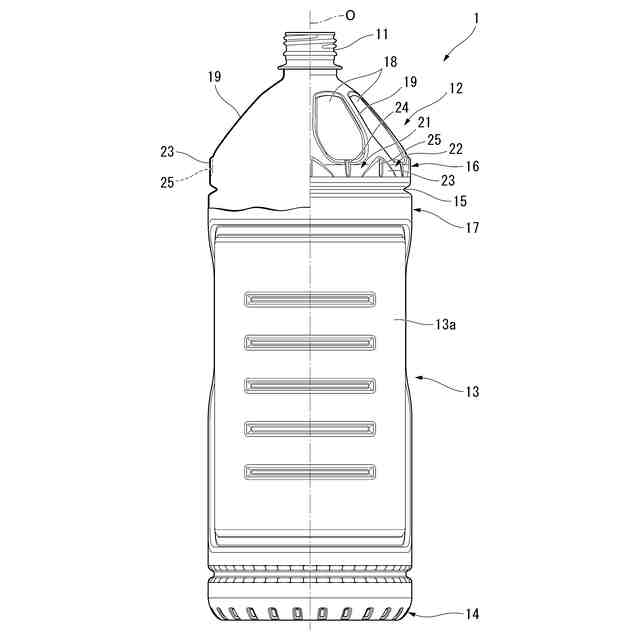

【選択図】図1
特許請求の範囲【請求項１】
口部、肩部、胴部、および底部が、ボトル軸方向に沿って上方から下方に向けてこの順に連設され、
前記肩部と前記胴部との接続部分に周溝が形成され、
前記肩部と前記周溝との間に位置する上接続部は、前記胴部と前記周溝との間に位置する下接続部より径方向の内側に位置している、ボトル。
続きを表示（約 420 文字）【請求項２】

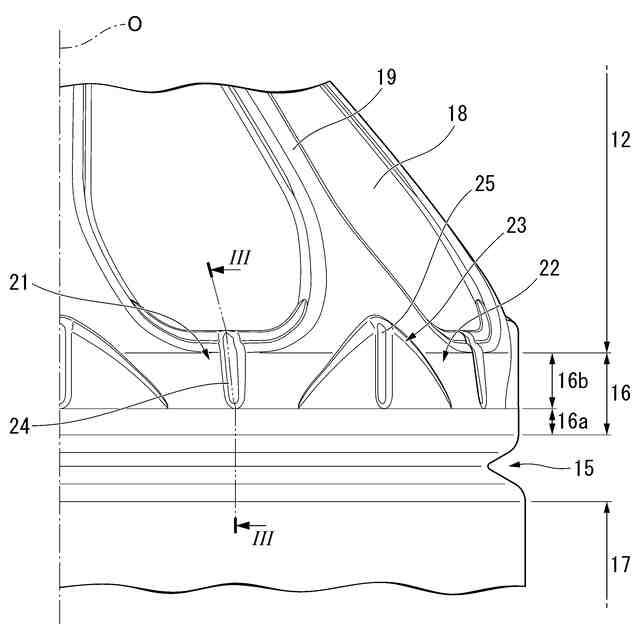

前記肩部の外周面に、径方向の内側に向けて窪む複数の肩パネル部が周方向に間隔をあけて形成され、
前記肩パネル部の下端縁から下方に延びる第１部分は、周方向で互いに隣り合う前記肩パネル部同士の間に位置する柱部の下端縁から下方に延びる第２部分の少なくとも一部より径方向の内側に位置している、請求項１に記載のボトル。
【請求項３】
前記第２部分に、径方向の外側に向けて張り出した張出部が形成され、
前記張出部の外周面は、前記第１部分より径方向の外側に位置し、かつボトル軸方向に沿う縦断面視でボトル軸方向に延びている、請求項２に記載のボトル。
【請求項４】
前記第１部分に、ボトル軸方向に延びる第１縦溝が形成されている、請求項２または３に記載のボトル。
【請求項５】
前記第２部分に、ボトル軸方向に延びる第２縦溝が形成されている、請求項２または３に記載のボトル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボトルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、例えば下記特許文献１に示されるように、口部、肩部、胴部、および底部が、ボトル軸方向に沿って上方から下方に向けてこの順に連設され、肩部と胴部との接続部分に周溝が形成されたボトルが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０５３６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記接続部分が、ボトルにおける最大外径部分となっており、径方向の内側に向けた外力を受けやすく、前記接続部分に、径方向の内側に向けた外力が加えられると、肩部の下端部が塑性変形するおそれがある。肩部の塑性変形は、ボトルの軽量化に伴い生じやすくなる。
【０００５】
本発明は、肩部の下端部が塑性変形するのを抑制することができるボトルを提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るボトルは、口部、肩部、胴部、および底部が、ボトル軸方向に沿って上方から下方に向けてこの順に連設され、前記肩部と前記胴部との接続部分に周溝が形成され、前記肩部と前記周溝との間に位置する上接続部は、前記胴部と前記周溝との間に位置する下接続部より径方向の内側に位置している。
【０００７】
肩部と周溝との間に位置する上接続部が、胴部と周溝との間に位置する下接続部より径方向の内側に位置しているので、上接続部には、物体が衝突しにくく、径方向の内側に向けた外力が加わりにくくなり、上接続部にボトル軸方向で隣接する肩部の下端部が塑性変形するのを抑制することができる。
肩部と胴部との接続部分に周溝が形成されているので、物体が衝突しやすい下接続部に外力が加えられても、この外力が上接続部に伝播するのを防ぐことができる。
【０００８】
前記肩部の外周面に、径方向の内側に向けて窪む複数の肩パネル部が周方向に間隔をあけて形成され、前記肩パネル部の下端縁から下方に延びる第１部分は、周方向で互いに隣り合う前記肩パネル部同士の間に位置する柱部の下端縁から下方に延びる第２部分の少なくとも一部より径方向の内側に位置してもよい。
【０００９】
肩パネル部の下端縁から下方に延びる第１部分が、柱部の下端縁から下方に延びる第２部分の少なくとも一部より径方向の内側に位置しているので、第１部分に物体が衝突しにくく、柱部の下端縁より剛性が低い肩パネル部の下端縁に、径方向の内側に向けて外力が加わりにくくなり、肩部の下端部が塑性変形するのを確実に抑制することができる。
【００１０】

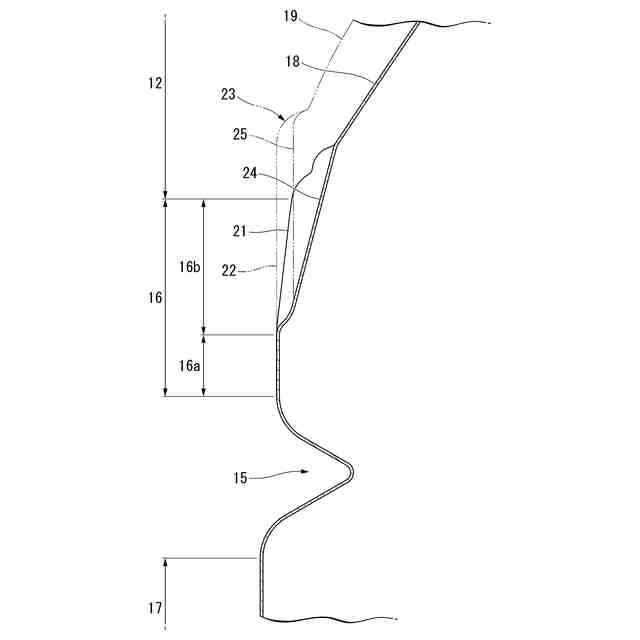

前記第２部分に、径方向の外側に向けて張り出した張出部が形成され、前記張出部の外周面は、前記第１部分より径方向の外側に位置し、かつボトル軸方向に沿う縦断面視でボトル軸方向に延びてもよい。
（【００１１】以降は省略されています）
