発明の名称コネクタユニット
出願人日本航空電子工業株式会社,ヤマハ発動機株式会社
代理人個人,個人,個人
主分類H01R 13/52 20060101AFI20250428BHJP(基本的電気素子)
要約【課題】内部への異物侵入の虞を高めずに、機器内から排水穴に導かれた水を積極的に排水させることができ、所定の場合に内部への異物の侵入を防止する。
【解決手段】コネクタユニット100は、内部が防水領域と、非防水領域とに区分けされたケース70と、非防水領域内に実装されたインタフェースコネクタ40と、非防水領域側に設けられ、相手側コネクタが挿抜可能な開口部73と、非防水領域側に設けられ、インタフェースコネクタ40の被水を排出するために、ケース70の内側から外側へ貫通する第1穴形状を有した排水穴部76と、排水穴部76において、貫通方向の途中からケース70の外側に至るまで、第1穴形状の周における予め定めた範囲を切り欠いた切り欠き部761と、ケース70の外側から開口部73と排水穴部76と切り欠き部761とを蓋可能に単一形成された防水キャップ200と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
内部が防水領域と、非防水領域とに区分けされたケースと、
前記ケースの非防水領域内に実装された金属製部品と、
前記ケースの非防水領域側に設けられ、相手側コネクタが挿抜可能な開口部と、
前記ケースの非防水領域側に設けられ、前記金属製部品の被水を排出するために、前記ケースの内側から外側へ貫通する第１穴形状を有した排水穴部と、
前記排水穴において、貫通方向の途中からケースの外側に至るまで、第１穴形状の周における予め定めた範囲を切り欠いた切り欠き部と、
前記ケースの外側から前記開口部と前記排水穴部と前記切り欠き部とを蓋可能に単一形成された防水キャップと、を有する、
コネクタユニット。
続きを表示（約 1,600 文字）【請求項２】
前記切り欠き部における、前記第１穴形状の周における予め定めた範囲とは、前記第１穴形状の周の少なくとも半分である、
請求項１に記載のコネクタユニット。
【請求項３】
前記排水穴における前記第１穴形状は、角丸四辺形であり、
前記切り欠き部における、前記第１穴形状の周における予め定めた範囲とは、前記角丸四辺形の穴形状の少なくとも一辺とその両端の角である、
請求項１に記載のコネクタユニット。
【請求項４】
内部が防水領域と、非防水領域とに区分けされたケースと、
前記ケースの非防水領域内に実装された金属製部品と、
前記ケースの非防水領域側に設けられ、相手側コネクタが挿抜可能な開口部と、
前記ケースの前記非防水領域側に互いが所定の距離だけ離れて設けられ、前記金属製部品の被水を排出するために、夫々が前記ケースの内側から外側へ貫通する第１穴形状を有した一組の排水穴部と、
前記ケースの前記一組の排水穴の間に設けられ、夫々の前記排水穴の貫通方向の途中から前記ケースの外側に至るまで、前記排水穴の夫々の周の一部と接しつつ、前記第１穴形状を拡げる第２穴形状を有した切り欠き部と、
前記ケースの外側から前記排水穴部と前記開口部と前記切り欠き部とを蓋可能な単一に形成された防水キャップと、を備え、
前記防水キャップは、前記排水穴部に対向する領域に、前記排水穴部に挿入可能な嵌合突起を有する、
コネクタユニット。
【請求項５】
内部が防水領域と、非防水領域とに区分けされたケースと、
前記ケースの非防水領域内に実装された金属製部品と、
前記ケースの非防水領域側に設けられ、相手側コネクタが挿抜可能な開口部と、
前記ケースの前記非防水領域側に設けられ、前記金属製部品の被水を排出するために、前記ケースの内側から外側へ貫通する第１穴形状を有した排水穴部と、
前記ケースの外側の面に設けられ、前記第１穴形状の周における予め定めた範囲と接しつつ、前記ケースから貫通方向へ突出する突出部と、
前記ケースの外側から前記排水穴部と前記開口部と前記突出部とを蓋可能な単一に形成された防水キャップとを有する、
コネクタユニット。
【請求項６】
前記突出部における、前記第１穴形状の周における予め定めた範囲とは、前記第１穴形状の周の少なくとも半分である、
請求項５に記載のコネクタユニット。
【請求項７】
内部が防水領域と、非防水領域とに区分けされたケースと、
前記ケースの非防水領域内に実装された金属製部品と、
前記ケースの前記非防水領域側に互いが所定の距離だけ離れて設けられ、前記金属製部品の被水を排出するために、夫々が前記ケースの内側から外側へ貫通する第１穴形状を有した一組の排水穴部と、
前記ケースの外側の面における前記一組の排水穴部の間に設けられ、前記排水穴部の夫々の周の一部と連接しつつ、前記ケースから貫通方向へ突出する突出部と、
前記ケースの外側から前記一組の排水穴部と前記突出部とを蓋可能な単一に形成された防水キャップとを有する、
コネクタユニット。
【請求項８】
前記突出部は、前記ケースの外側の面に設けられ、前記排水穴部の夫々の周の一部と連接しつつ前記一組の排水穴部を囲んで前記ケースから貫通方向へ突出する、
請求項７に記載のコネクタユニット。
【請求項９】
前記排水穴部の穴形状は、円形、長円形、または角丸四辺形のいずれかである、
請求項１、２、または請求項４から８のいずれかに記載のコネクタユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明はコネクタユニットの排水及び異物侵入防止構造に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
排水構造を有したコネクタユニットの従来技術として、機器の内部に水が浸入しても、浸入した水を外部に排出することができるものがある（例えば、特許文献１参照）。図１７は、従来技術のコネクタユニットの排水構造を有した図である。図１７のコネクタユニット１００は、第１の領域３０ａ、第２の領域３０ｂを有する平板状のプリント配線板３０と、非水密構造を有し、第１の領域３０ａ上に実装されたインタフェースコネクタ４０と、境界３０ｃ上を覆う防水シール部材６０と、開口部７３を有し、プリント配線板３０、インタフェースコネクタ４０、防水シール部材６０を収容するケースとを備える。防水シール部材６０は、ケース７０内を第１の領域３０ａ側と第２の領域３０ｂ側とに隔離する。ケース７０内の第２の領域３０ｂ側は防水領域とされる。ケース７０の第１の領域３０ａ側には、前面板部７４を挟んで左右両側の下方に排水穴７６がそれぞれ２つ形成されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７２９７９９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、排水穴の大きさや配置位置によっては、排水穴の排水出口付近において、排出されるべき水が張り付いてしまう(トラップされてしまう)ことが生じ得る。排水がトラップされてしまう現象（以下、「トラップ現象」ともいう。）は、排水穴からの排水を抑制してケースの内部に水が滞留してしまう。これによってコネクタなどの金属製の部品（以下、「金属部品」ともいう）が錆びてしまう虞がある。
【０００５】
ここで、トラップ現象が生じないように、排水穴を、より大きなものとして形成できれば水滴の張り付きは抑制される場合もある。しかし、より大きな排水穴を形成することは、機器の内部に異物が侵入しやすくなる虞れが生じる課題があった。
【０００６】
本発明は、上記課題に鑑み、内部への異物侵入の虞を高めずに、機器内から排水穴に導かれた水を積極的に排水させることができ、所定の場合に内部への異物の侵入を防止することができるコネクタユニットを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本実施形態に係るコネクタユニットは、内部が防水領域と、非防水領域とに区分けされたケースと、ケースの非防水領域内に実装された金属製部品と、ケースの非防水領域側に設けられ、相手側コネクタが挿抜可能な開口部と、ケースの非防水領域側に設けられ、金属製部品の被水を排出するために、ケースの内側から外側へ貫通する第１穴形状を有した排水穴部と、排水穴において、貫通方向の途中からケースの外側に至るまで、第１穴形状の周における予め定めた範囲を切り欠いた切り欠き部と、ケースの外側から開口部と排水穴部と切り欠き部とを蓋可能に単一形成された防水キャップと、を有する。
【発明の効果】
【０００８】
本開示のコネクタユニットによれば、排水穴において、貫通方向の途中からケースの外側に至るまで、第１穴形状の周における予め定めた範囲を切り欠いた切り欠き部を有する。この切り欠き部を設けることにより、切り欠き部を設けない場合に比して、滞留する被水から生ずる液滴の直径を大きくして滴下しやすくできることから、機器の内部への異物侵入の虞を高めずに、機器内に排水穴に内に入り込んだ水を積極的に排水させることができる。また、本開示のコネクタユニットによれば、ケースの外側から開口部と排水穴部と切り欠き部とを蓋可能に単一形成された防水キャップを備えている。これにより、防水キャップ装着時にはケース内部への異物の侵入を防止することができる。
【図面の簡単な説明】
【０００９】

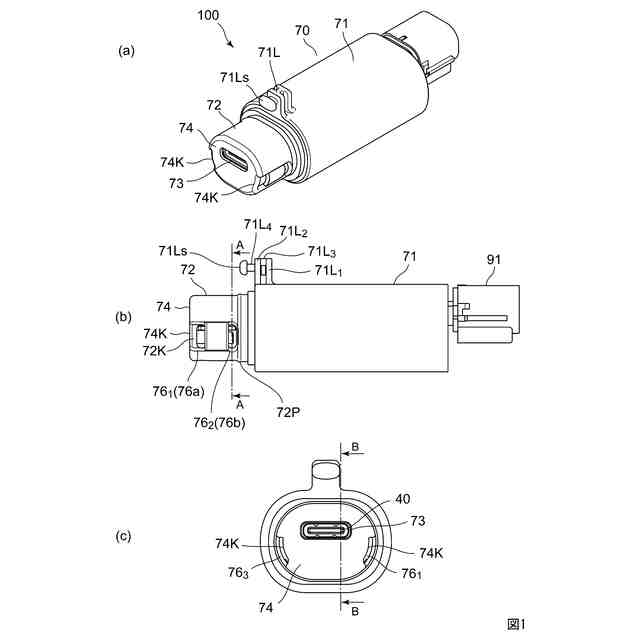

図１は、本実施形態におけるコネクタユニットの一実施例を示した図である。図１（ａ）は、斜視図であり、図１（ｂ）側面図であり、図１（ｃ）は正面図である。

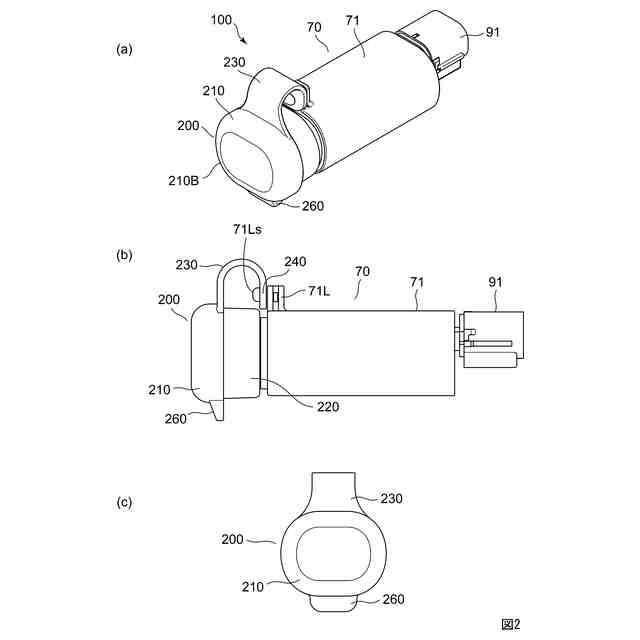

図２は、図１に示したコネクタユニット１００に、図１で非表示としていた防水キャップを表示した場合の一実施例を示した図である。図２（ａ）は斜視図であり、図２（ｂ）は側面図であり、図２（ｃ）は正面図である。

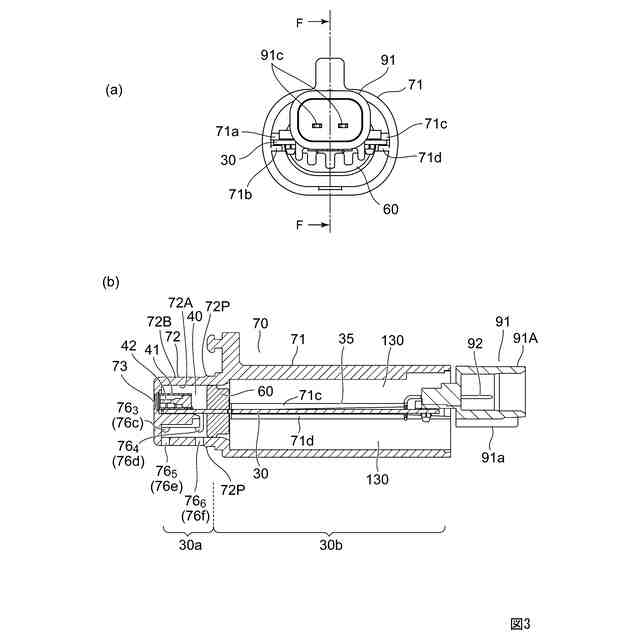

図３は、コネクタユニット１００の内部を説明するための図である。図３（ａ）は背面図であり、図３（ｂ）は図３（ａ）におけるＦ－Ｆ断面図である。
図４は、コネクタユニット１００の分解斜視図である。

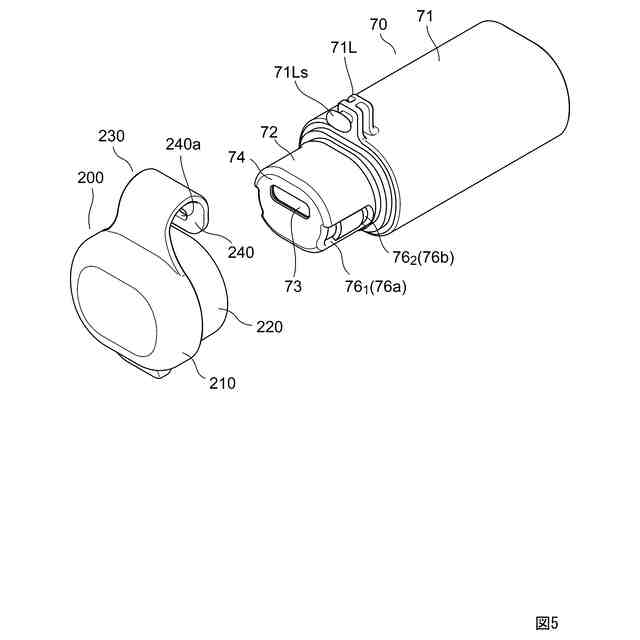

図５は、コネクタユニット１００の分解斜視図である。

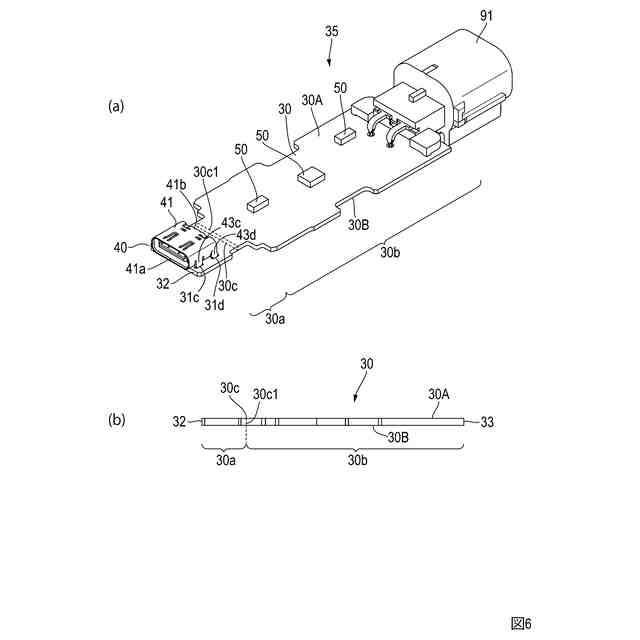

図６はプリント回路板３５を示した図である。図６（ａ）は斜視図であり、図６（ｂ）は図６（ａ）に示したプリント配線板３０の側面図である。

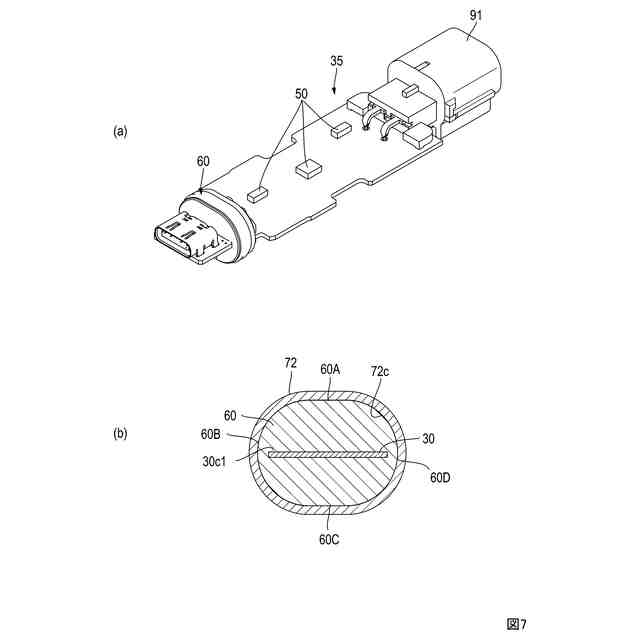

図７は、防水シール部材６０が一体形成されたプリント回路板３５を示した図である。図７（ａ）は斜視図である。図７（ｂ）は、図６（ａ）に示した境界３０ｃを含む面で切断した場合のインタフェースコネクタ４０側から見た断面図である。

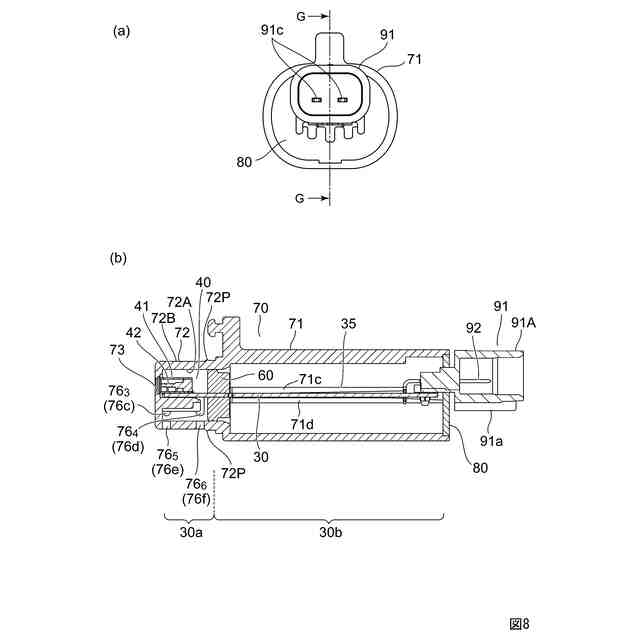

図８は後面カバー８０を有する場合のコネクタユニットの一実施例を示した図である。図８（ａ）は背面図であり、図８（ｂ）は、図８（ａ）におけるＧ－Ｇ断面図である。

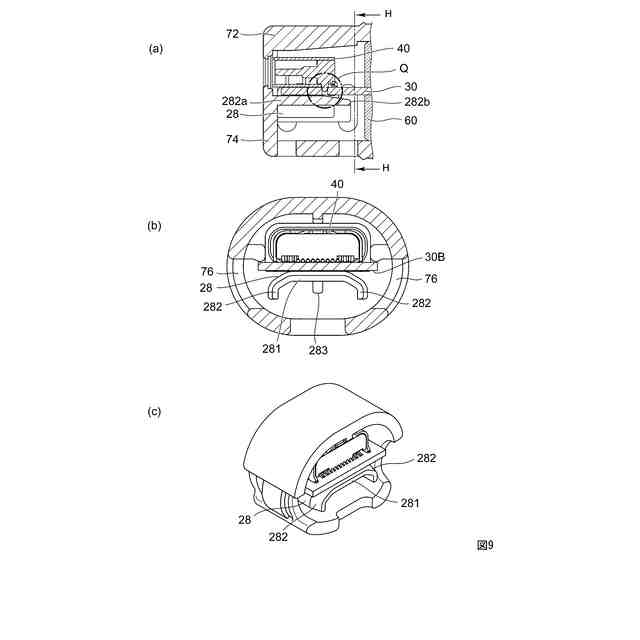

図９は、導水部材２８を説明するための図である。図９（ａ）は、図１（ｃ）におけるＢ－Ｂ断面図において筒状部７２の第１の領域３０ａに相当する部分を示した図であり、図９（ｂ）は図９（ａ）におけるＨ－Ｈ断面図であり、図９（ｃ）は図９（ｂ）を左上方向から見た斜視図である。
図１０は、図９（ａ）の領域Ｑの拡大図である。
図１１は、第１の実施の形態に係る排水穴部７６
１
、７６
２
及び切り欠き部７６１を説明するための模式図である。図１１（ａ）はコネクタユニット１００の筒状部７２に相当する領域の側面図、図１１（ｂ）は図１１（ａ）のＷ－Ｗ断面図である。
図１２は、切り欠き部７６１を設けることによる排水の影響の一例を示した模式図である。図１２（ａ）が切り欠き部７６１を設けない場合、図１２（ｂ）が切り欠き部７６１を設けた場合である。
図１３は、防水キャップ２００の構造を示した図である。図１３（ａ）は周キャップ２２０側から見た斜視図であり、図１３（ｂ）は周キャップ２２０側から見た背面図である。
図１４は、防水キャップ２００を装着したコネクタユニット１００の筒状部７２周辺を示した図である。図１４（ａ）は、図３（ｂ）に対して防水キャップ２００を示した図であり、図１４（ｂ）は、図１４（ａ）の領域Ｘを拡大した図である。
図１５は、第１の実施の形態の変形例に係る排水穴及び切り欠き部を説明するための図であり、図１５（ａ）は、図１１（ａ）において、排水穴部７６
１
と排水穴部７６
２
の近傍を示した模式図、図１５（ｂ）～図１５（ｆ）は、変形例に係る排水穴及び切り欠き部を図１５（ａ）と同様に示した模式図である。
図１６は、第２の実施の形態に係る排水穴及び切り欠き部を説明するための図である。図１６（ａ）は図１５（ａ）と同様の形式で示した模式図であり、図１６（ｂ）は図１６（ａ）における排水穴部７６
１
，７６
２
を抽出した図であり、図１６（ｃ）は図１６（ａ）のＵ－Ｕ断面図であり、図１６（ｄ）は図１６（ａ）のＶ－Ｖ断面図である。
図１７は、従来技術のコネクタユニットの排水構造を有した図である。
【発明を実施するための形態】
【００１０】
＜第１の実施の形態＞
以下、本発明の第１の実施の形態に係るコネクタユニットについて図面を参照して説明する。以降の説明において、同じ機能を有する構成部には同じ番号を付し、重複説明を省略する。なお、下記で説明する図１～１６の中には、図１７の従来技術で説明した符号と重複する符号があるが、図１～１６と、図１７とは互いに異なるものである。
