公開番号2025071732
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023182161
出願日2023-10-23
発明の名称電源装置、光線発生装置、電圧の発生方法、および光線の照射方法
出願人個人
代理人個人
主分類H02M 7/48 20070101AFI20250428BHJP(電力の発電,変換,配電)
要約【課題】優れた特性を有する電圧に基づいて光線を発生する光線発生装置を提供する。
【解決手段】光線発生装置2は、光線発生部50を有し、光線発生部50は、第1のライン21乃至第4のライン24を有する入出力部20により発生した30～31MHzの周波数に設定された電圧に基づいて放電を発生させる放電発生部60と、放電発生部60により発生した放電に基づく光線を対象物75に間欠的に照射する光線照射部70と、を有することを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
３０～３１ＭＨｚの周波数に設定された電圧を発生する電源と、
前記電源側から発生した３０～３１ＭＨｚの周波数に設定された電圧を入力するとともに、前記入力した３０～３１ＭＨｚの周波数に設定された電圧を負荷側に出力する入出力部と、を有し、
前記入出力部は、第１のライン乃至第４のラインを有するとともに、
前記第１のラインおよび前記第２のラインは、並行するように相互に離間して配設され、

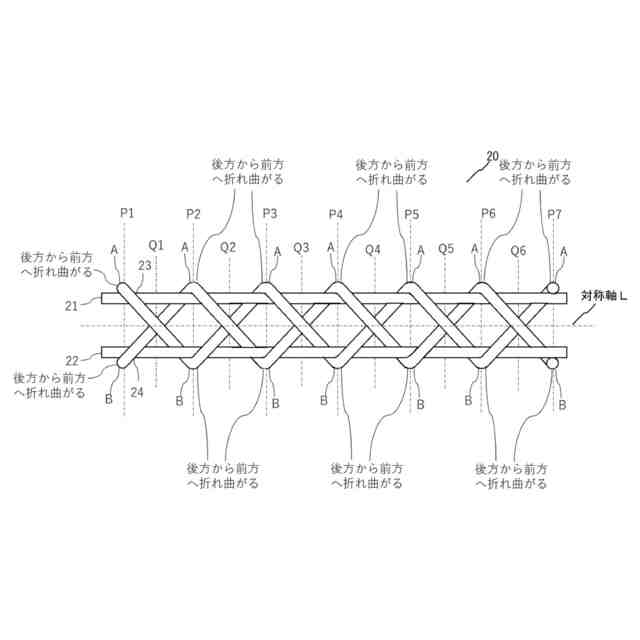

前記第３のラインおよび前記第４のラインは、前記第１のラインおよび前記第２のラインにそれぞれ交互に絡まるように巻き回されるとともに、前記第３のラインと前記第４のラインの前記第１のラインおよび前記第２のラインへの巻き回しの形態は、相互に対称な形態でかつ前記第１のラインと前記第２のラインとの間において前記第３のラインと前記第４のラインとが交差する形態とすることを特徴とする請求項１に記載の電源装置。
続きを表示（約 970 文字）【請求項２】
第１のライン乃至第４のラインは、電磁相互作用が働く範囲内に配設されていることを特徴とする請求項１に記載の電源装置。
【請求項３】
請求項１乃至請求項３のいずれか一項に記載の電源装置を有するとともに、前記負荷を光線を発生する光線発生部とし、
前記光線発生部は、前記入出力部により出力された３０～３１ＭＨｚの周波数に設定された電圧に基づいて放電を発生させる放電発生部と、前記放電発生部により発生した放電に基づく光線を対象物に照射する光線照射部と、を有することを特徴とする光線発生装置。
【請求項４】

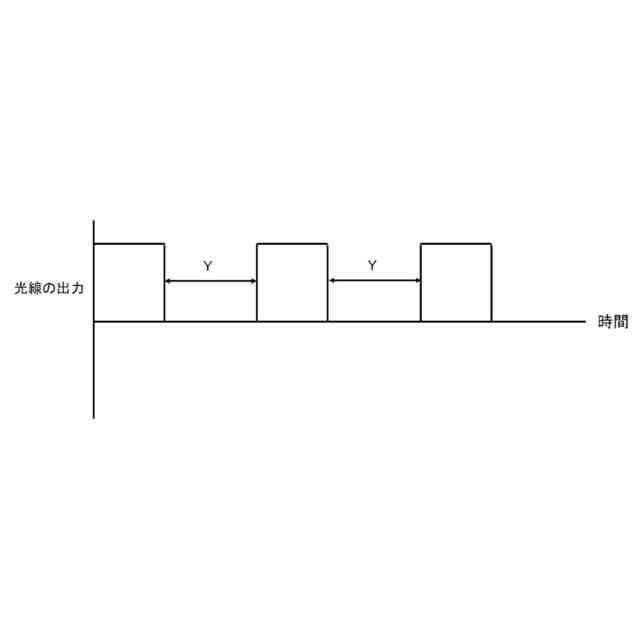

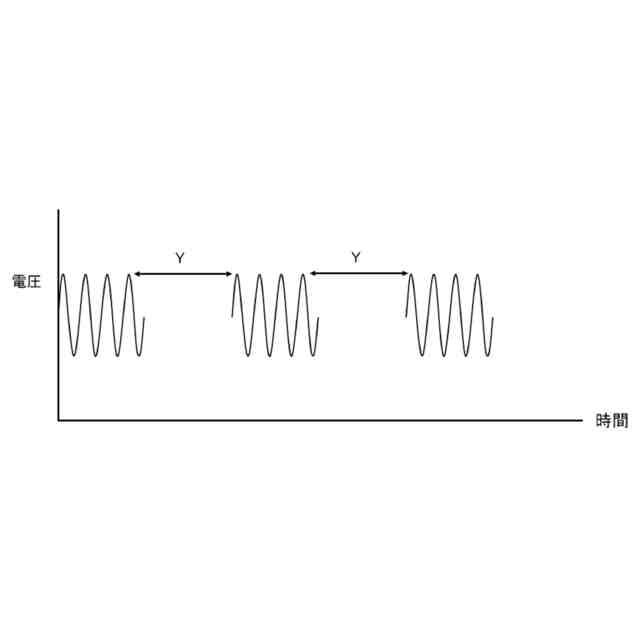

前記電源は、前記３０～３１ＭＨｚの周波数に設定された電圧を繰り返し間欠的に発生させるとともに、前記放電発生部は、前記間欠的に発生させた前記３０～３１ＭＨｚの周波数に設定された電圧に基づいて放電を繰り返し間欠的に発生させ、前記光線照射部は、前記放電発生部により発生した放電に基づく光線を対象物に繰り返し間欠的に照射することを特徴とする請求項３に記載の光線発生装置。
【請求項５】
前記放電発生部は、第１の電極と第２の電極とを有するとともに、前記第１の電極と前記第２の電極との間に間隙を有し、希ガス雰囲気下で前記間隙において放電を発生させ、前記光線照射部は、前記希ガス雰囲気下で発生した放電に基づく光線を対象物に照射することを特徴とする請求項３または請求項４に記載の光線発生装置。
【請求項６】
前記希ガスは、キセノンガスとすることを特徴とする請求項５に記載の光線発生装置。
【請求項７】
前記光線照射部が配置される位置に対し前記対象物を介して異なる位置に配置される物体を有することを特徴とする請求項３乃至請求項６のいずれか一項に記載の光線発生装置。
【請求項８】
前記物体は、表面に着色された所定の形状領域を含むことを特徴とする請求項７に記載の光線発生装置。
【請求項９】
前記所定の形状領域は、円形状または渦巻形状とすることを特徴とする請求項８に記載の光線照射装置。
【請求項１０】
前記円形状は、正円とすることを特徴とする請求項９に記載の光線発生装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電源装置、光線発生装置、電圧の発生方法、および光線の照射方法
に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から各種の電源装置および光線発生装置が提案されており、例えば、特許文献１に示す所定の周波数に設定された電圧を発生する電源装置および特許文献２に示す電圧に基づく放電による光線を発生する光線発生装置がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－６７４４２号公報
特開平７－１１１３５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、電源装置により発生する電圧の周波数により各種の電気特性が異なることがある。また、このような電圧の周波数により発生する光線の特性が異なることもある。昨今は、電圧の周波数による電気特性や光線の特性の相違の研究が行われている。
【０００５】
本発明はこのような事情に鑑みてなされたものであり、優れた特性を有する電圧を発生する電源装置、該電圧に基づいて光線を発生する光線発生装置、電圧の発生方法、光線の照射方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

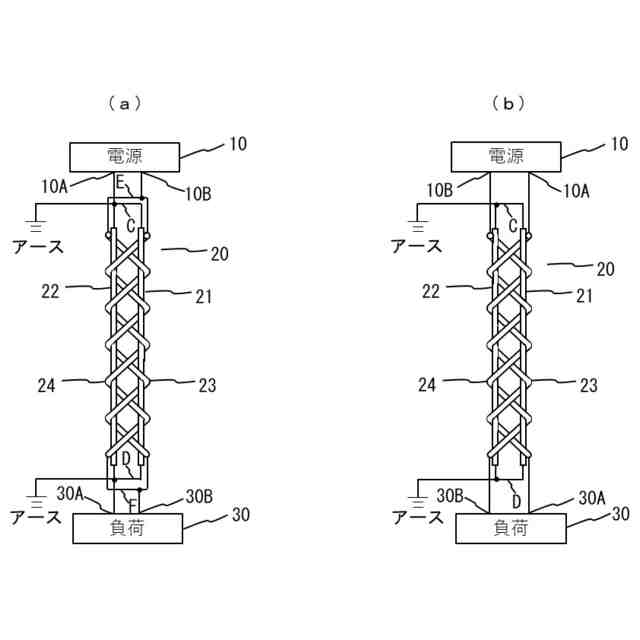

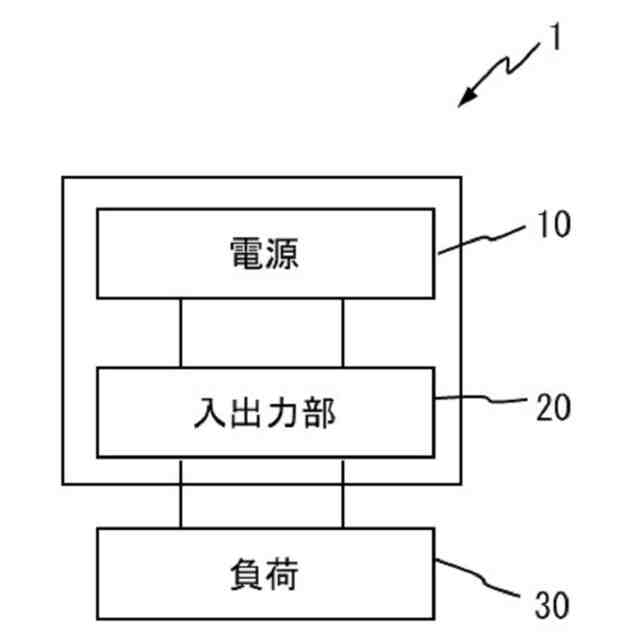

上記目的を達成するために、本発明の電源装置は、３０～３１ＭＨｚの周波数に設定された電圧を発生する電源と、前記電源側から発生した３０～３１ＭＨｚの周波数に設定された電圧を入力するとともに、前記入力した３０～３１ＭＨｚの周波数に設定された電圧を負荷側に出力する入出力部と、を有し、前記入出力部は、第１のライン乃至第４のラインを有するとともに、前記第１のラインおよび前記第２のラインは、並行するように相互に離間して配設され、前記第３のラインおよび前記第４のラインは、前記第１のラインおよび前記第２のラインにそれぞれ交互に絡まるように巻き回されるとともに、前記第３のラインと前記第４のラインの前記第１のラインおよび前記第２のラインへの巻き回しの形態は、相互に対称な形態でかつ前記第１のラインと前記第２のラインとの間において前記第３のラインと前記第４のラインとが交差する形態とすることを特徴とする。
【０００７】
本発明によれば、上記の構成とすることにより、伝送時の位相遅れが極めて少なく、かつ、振幅減衰（電圧降下）も極めて少ない、優れた特性を有する３０～３１ＭＨｚの電圧を提供することができる。
【０００８】
第１のライン乃至第４のラインは、電磁相互作用が働く範囲内に配設されていることにより、優れた特性を有する３０～３１ＭＨｚの電圧を確実に提供することができる。
【０００９】

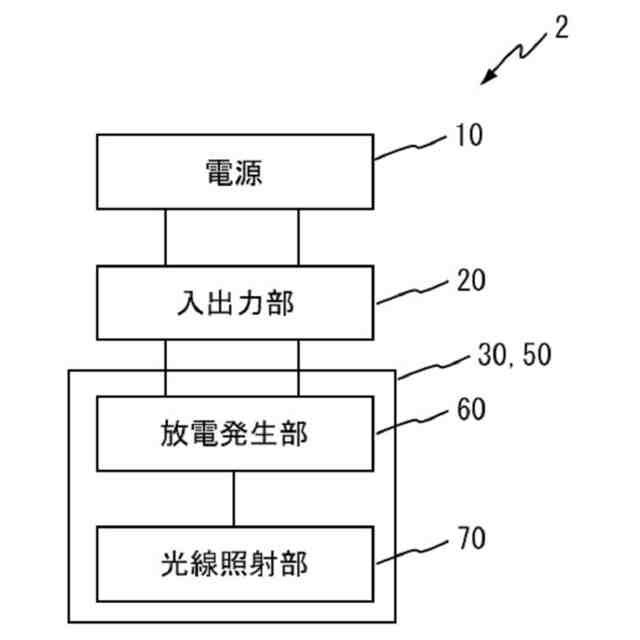

上記目的を達成するために、本発明の光線発生装置は、上記の電源装置を有するとともに、前記負荷を光線を発生する光線発生部とし、前記光線発生部は、前記入出力部により出力された３０～３１ＭＨｚの周波数に設定された電圧に基づいて放電を発生させる放電発生部と、前記放電発生部により発生した放電に基づく光線を対象物に照射する光線照射部と、を有することを特徴とする。
【００１０】
本発明によれば、前記光線発生部は、前記入出力部により出力された３０～３１ＭＨｚの周波数に設定された電圧に基づいて放電を発生させる放電発生部と、前記放電発生部により発生した放電に基づく光線を対象物に照射する光線照射部と、を有することにより、例えば人体の疾患のある患部に前記光線を照射することで、疾患を改善することが可能となる。また、水に前記光線を照射することで３０～３１ＭＨｚの周波数を水に転写することが可能となる。３０～３１ＭＨｚの周波数に設定された電圧に基づく光線の照射により疾患が改善し、水に３０～３１ＭＨｚの周波数が転写されることが本発明者により確認されている。
（【００１１】以降は省略されています）
