発明の名称記録装置及びシステム
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類H04N 1/00 20060101AFI20250430BHJP(電気通信技術)
要約【課題】記録装置において、追加機能の追加を承認する前に追加機能がどのように追加されるのかをユーザに把握させやすくする。
【解決手段】記録装置がサーバ100と通信可能であり、且つ、アカウント登録がされていないときのメイン画面120C、および、記録装置がサーバ100と通信可能であり、且つ、アカウント登録がされているときのメイン画面120Dは、基本機能を選択するための外部メモリ選択部123と、追加機能を選択するための、ウェブ選択部121、アプリケーション機能選択部122およびアカウント情報選択部124と、を有する。メイン画面120Cにおいては、選択部121,122,124が、追加機能を実行するための選択ができない状態で表示されている。メイン画面120Dにおいては、選択部121,122,124が、追加機能を実行するための選択ができる状態で表示されている。
【選択図】図6
特許請求の範囲【請求項１】
記録部と、表示部と、ユーザに操作される操作部と、制御部と、を備えた記録装置であって、
前記記録装置と外部装置とが接続された後であり、且つ、ユーザの承認後に前記記録装置が実行できるようになる追加機能と、前記記録装置と外部装置とが接続される前から実行できる基本機能とについての制御を行い、
前記制御部は、
前記操作部の操作によって選択される、前記基本機能を選択するための基本機能選択部と、前記操作部の操作によって選択される、前記追加機能を選択するための追加機能選択部と、を前記表示部に表示させ、
前記承認がされていない場合には、前記追加機能選択部を、前記追加機能を実行するための選択ができない状態で前記表示部に表示させ、
前記承認がされている場合には、前記追加機能選択部を、前記追加機能を実行するための選択ができる状態で前記表示部に表示させることを特徴とする記録装置。
続きを表示（約 1,300 文字）【請求項２】
外部装置と通信可能な通信部、を備え、
前記制御部は、
前記記録装置が前記外部装置と通信可能な状態で、前記ユーザによる承認に応じた承認信号を前記外部装置に送信可能であり、
前記承認信号の送信に対応する応答信号を前記外部装置から受信したときに、前記表示部に表示させる前記追加機能選択部を、前記追加機能を実行するための選択ができない状態から、前記追加機能を実行するための選択ができる状態に切り換えることを特徴とする請求項１に記載の記録装置。
【請求項３】
前記承認は、ユーザが自身のアカウントを登録することであることを特徴とする請求項１に記載の記録装置。
【請求項４】
前記制御部は、
前記承認がされていない状態で前記追加機能選択部が選択されたときに、前記表示部に前記承認を促す画面を表示させることを特徴とする請求項１に記載の記録装置。
【請求項５】
前記追加機能選択部は、第１追加機能を選択させるための第１追加機能選択部と、第１追加機能とは別の第２追加機能を選択させるための第２追加機能選択部と、を含み、
前記承認がされていない状態で、前記第１追加選択部および前記第２追加選択部のいずれが選択されたときにも前記表示部に前記承認を促すための画面を表示させることを特徴とする請求項４に記載の記録装置。
【請求項６】
前記制御部は、
前記基本機能選択部と前記第１追加機能選択部とを含む第１画面を前記表示部に表示させ、
前記基本機能選択部が選択されたことに応じて、前記操作部の操作によって選択される、前記基本機能の設定の選択を行うための基本設定選択部と、前記第２追加機能選択部とを含む第２画面を前記表示部に表示させることを特徴とする請求項５に記載の記録装置。
【請求項７】
前記制御部は、
前記記録装置が前記外部装置と通信可能でない状態では、前記追加機能選択部を前記表示部に表示させず、
前記記録装置が前記外部装置と通信可能となった後に、前記追加機能選択部を前記表示部に表示させることを特徴とする請求項２に記載の記録装置。
【請求項８】
前記制御部は、
前記承認がされている状態、および、前記承認がされていない状態のうち少なくとも一方の状態で、前記記録装置が前記外部装置と通信可能となった後に、前記外部装置と通信することによって、前記表示部に表示される前記追加機能選択部の表示を更新する更新処理を実行することを特徴とする請求項２に記載の記録装置。
【請求項９】
前記制御部は、
前記操作部の操作によって選択される、前記記録装置が前記外部装置と通信可能となった後に前記更新処理を実行するか否かを選択するための更新選択部を前記表示部に表示させることを特徴とする請求項８に記載の記録装置。
【請求項１０】
前記追加機能選択部は、前記記録装置が前記外部装置と通信可能な状態であるか否かを示すための第１アイコンと、前記承認がされているか否かを示すための第２アイコンと、を含むことを特徴とする請求項２に記載の記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録装置、および、記録装置を含むシステムに関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
記録装置の一例として、特許文献１には、コピー機能、スキャナ機能、プリント機能、ファクス機能等の複数の異なる機能を有する複合機が記載されている。特許文献１の複合機では、操作ボタンを操作してＷｅｂに接続することによって複合機が元々有していない新しいアプリケーションケーションを追加して使えるようにすることができるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開2016-81485号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されているような追加機能を追加可能な記録装置では、ユーザが承認を行った場合に、記録装置において追加機能を実行可能となるようにすることがある。
しかしながら、このような構成において、ユーザは上記承認行って追加機能を追加する前に、追加機能がどのように追加されるのかを把握しづらいことがある。
【０００５】
本発明は、追加機能の追加を承認する前に追加機能がどのように追加されるのかをユーザが把握しやすい記録装置、および、記録装置を含むシステムを提供することである。
【課題を解決するための手段】
【０００６】
本発明の記録装置は、記録部と、表示部と、ユーザに操作される操作部と、制御部と、を備えた記録装置であって、前記記録装置と外部装置とが接続された後であり、且つ、ユーザの承認後に前記記録装置が実行できるようになる追加機能と、前記記録装置と外部装置とが接続される前から実行できる基本機能とについての制御を行い、前記制御部は、前記操作部の操作によって選択される、前記基本機能を選択するための基本機能選択部と、前記操作部の操作によって選択される、前記追加機能を選択するための追加機能選択部と、を前記表示部に表示させ、前記承認がされていない場合には、前記追加機能選択部を、前記追加機能を実行するための選択ができない状態で前記表示部に表示させ、前記承認がされている場合には、前記追加機能選択部を、前記追加機能を実行するための選択ができる状態で前記表示部に表示させる。
【０００７】
本発明のシステムは、記録部を有する記録装置と、制御部を有し前記記録装置と通信可能な外部装置と、前記記録装置および前記外部装置の少なくとも一方と通信可能な表示部と、ユーザに操作される操作部と、を備えたシステムであって、前記記録装置は、ユーザによる承認によって、前記記録装置と外部装置とが接続される前から実行できる基本機能とは別の追加機能を追加可能に構成され、前記制御部は、前記記録装置または前記表示装置を制御することによって、前記操作部の操作によって選択される、前記基本機能を選択するための基本機能選択部と、前記操作部の操作によって選択される、前記追加機能を選択させるための追加機能選択部と、を前記表示部に表示させ、前記承認がされていない状態では、前記追加機能選択部を、前記追加機能を実行するための選択ができない状態で前記表示部に表示させ、前記承認がされている状態では、前記追加機能選択部を、前記追加機能を実行するための選択ができる状態で前記表示部に表示させる。
【発明の効果】
【０００８】
本発明では、ユーザによる承認がされていない状態で、追加機能選択部を、追加機能を実行するための選択ができない状態で表示部に表示させる。また、ユーザによる承認がされた状態で、追加機能選択部を、追加機能を実行するための選択ができる状態で表示部に表示させる。これにより、ユーザは、追加機能の追加を承認する前に追加機能がどのように追加されるのかを把握しやすい。また、ユーザは追加機能の使い勝手を納得した上で追加機能を追加することができる。また、追加機能を追加したはいいが、使い勝手が悪く結局追加機能を使わないといった状況も起こりにくい。
【０００９】
また、どのような追加機能が追加されるかを承認前に把握しやすい。つまり、記録装置に選択ができない状態で追加機能が表示されるため、追加機能を知る機会が増え、自身に必要か否かを判断する機会が増える。そのため、ユーザは追加機能があることを知らずに追加機能を使う機会を逃す確率が減り、ユーザの生産性が向上する。
【図面の簡単な説明】
【００１０】

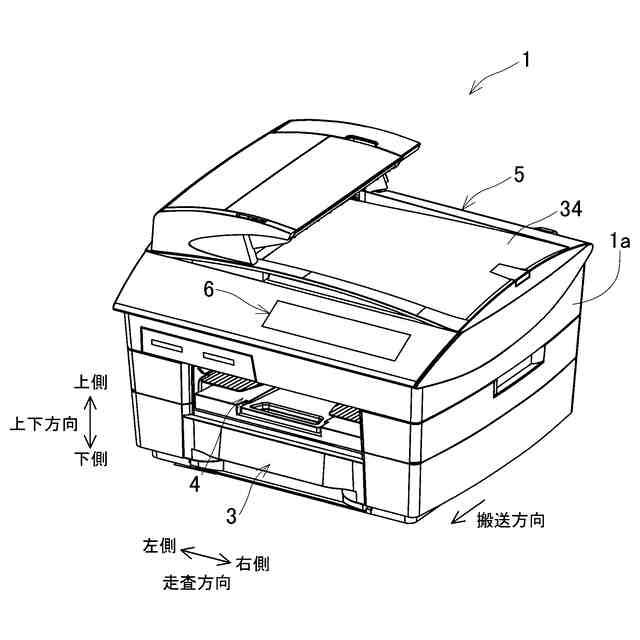

本発明の実施形態の記録装置の概略構成図である。
記録部の概略構成図である。
読取部の概略構成図である。

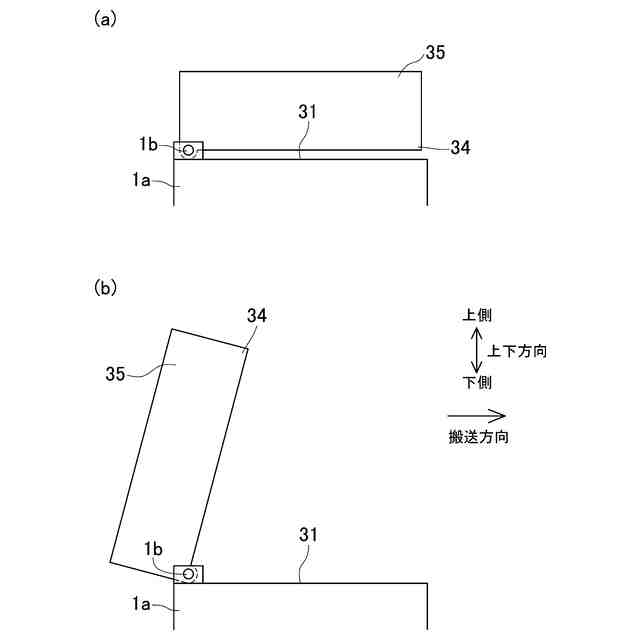

（ａ）は図３を矢印IVの方向から見た図であり、（ｂ）は（ａ）のカバーを開いた状態を示す図である。

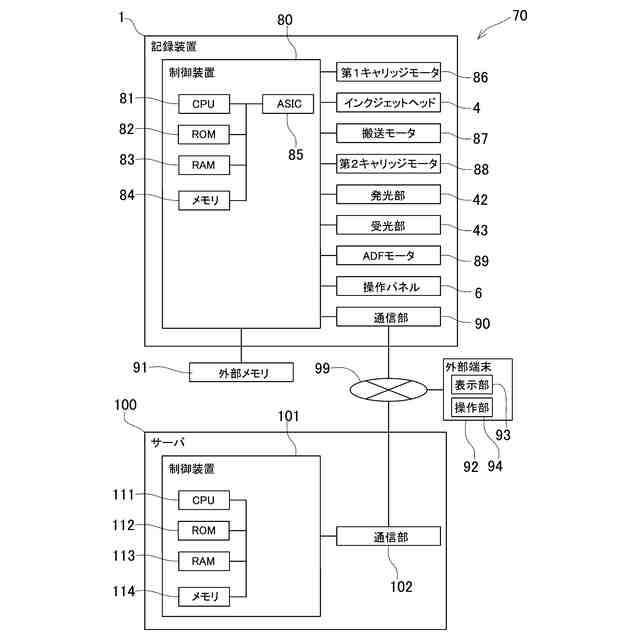

記録装置を含むシステムの電気的構成を示すブロック図である。

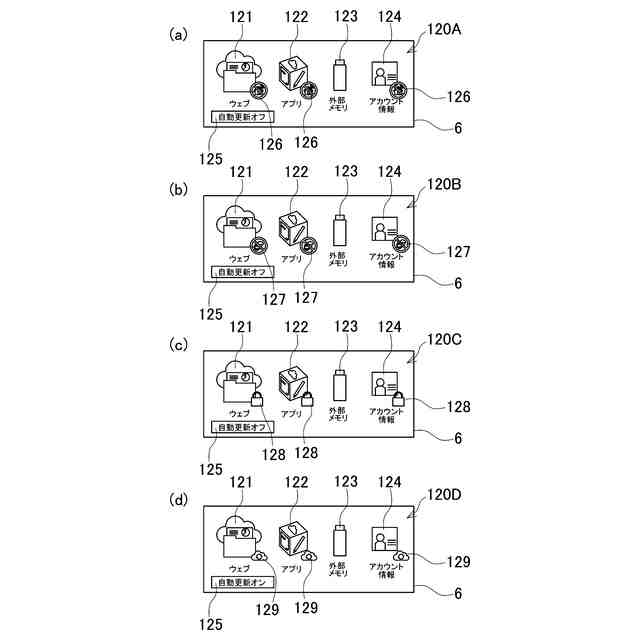

（ａ）は記録装置がネットワークに接続されていない状態でのメイン画面を説明するための図であり、（ｂ）は記録装置がネットワークと接続されているがサーバと通信できない状態でのメイン画面を説明するための図であり、（ｃ）は記録装置がネットワークと接続されサーバと通信可能であり、且つ、アカウント登録がされていない状態でのメイン画面を説明するための図であり、（ｄ）は記録装置がネットワークと接続されサーバと通信可能であり、且つ、アカウント登録がされている状態でのメイン画面を説明するための図である。

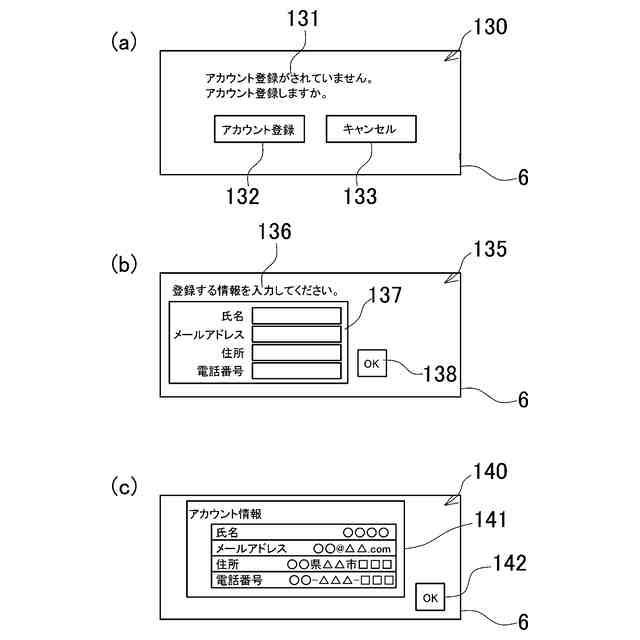

（ａ）が未登録画面を説明するための図であり、（ｂ）はアカウント登録のための入力画面を説明するための図であり、（ｃ）は登録内容確認画面を説明するための図である。

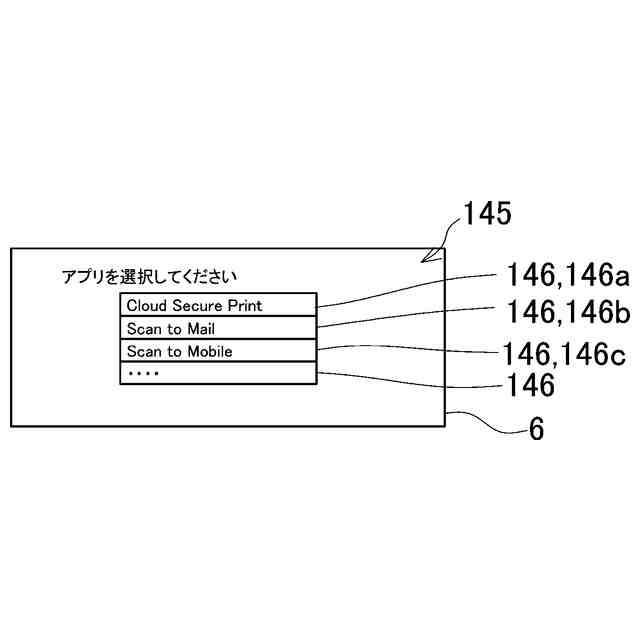

アプリケーション選択画面を説明するための図である。
（ａ）は第１アプリケーションによる機能における画像データ選択画面を説明するための図であり、（ｂ）は第１アプリケーションによる機能における記録設定画面を説明するための図であり、（ｃ）は第１アプリケーションによる機能における完了画面を説明するための図であり、（ｄ）は第１アプリケーションによる機能における入力画面を説明するための図である。
第１アプリケーションの機能により、外部端末に保存された画像データに対応する画像を記録装置において記録するときの、記録装置の制御部、サーバの制御部および外部端末における処理の流れを示すシーケンス図である。
（ａ）は第２アプリケーションによる機能における入力画面を説明するための図であり、（ｂ）は第２アプリケーションによる機能におけるデータ形式選択画面を説明するための図であり、（ｃ）は第２アプリケーションによる機能における解像度設定画面を説明するための図である。
第２アプリケーションの機能により、読取部で読み取った画像の画像データをＥメールに添付して送付するときの、記録装置の制御部およびサーバの制御部における処理の流れを示すシーケンス図である。
（ａ）は第３アプリケーションによる機能におけるデータ形式選択画面を説明するための図であり、（ｂ）は第３アプリケーションによる機能における保存期間設定画面を説明するための図であり、（ｃ）は第３アプリケーションによる機能における完了画面を説明するための図であり、（ｄ）は第３アプリケーションによる機能における入力画面を説明するための図である。
第３アプリケーションの機能により、読取部で読み取った画像の画像データを外部端末に保存するときの、記録装置の制御部、サーバの制御部および外部端末における処理の流れを示すシーケンス図である。
（ａ）は記録設定画面を説明するための図であり、（ｂ）は記録装置がサーバと通信できないときの画像データ選択画面を説明するための図であり、（ｃ）は記録装置がサーバと通信可能であり、且つ、アカウント登録がされていないときの画像データ選択画面を説明するための図であり、（ｄ）は記録装置がサーバと通信可能であり、且つ、アカウント登録がされているときの画像データ選択画面を説明するための図である。
（ａ）は第１データ形式の画像データに対応する画像を記録するときの記録装置の制御部の処理の流れを示すフローチャートであり、（ｂ）は第２データ形式の画像データに対応する画像を記録するときの、記録装置の制御部およびサーバの制御部の処理の流れを示すシーケンス図である。
アカウント登録がされていない場合に、第１アプリケーションの機能において高画質の記録が選択できない例における記録設定画面を説明するための図であり、（ｂ）は、アカウント登録がされていない場合に、第２アプリケーションの機能において一部のデータ形式が選択できない例における記録設定画面を説明するための図であり、（ｃ）は、アカウント登録がされていない場合に、第２アプリケーションの機能において一部の解像度が選択できない例における記録設定画面を説明するための図であり、（ｄ）は、アカウント登録がされていない場合に、第３アプリケーションの機能による記録において一部の保存期間が選択できない例における記録設定画面を説明するための図である。
記録装置がサーバと通信できない状態で、追加機能選択部を表示させないメイン画面を説明するための図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
