発明の名称光照射システム及び照明ユニット
出願人株式会社小糸製作所
代理人弁理士法人信栄事務所
主分類B60Q 1/26 20060101AFI20250430BHJP(車両一般)
要約【課題】路面に照射される照射パターンの視認性を向上させる。
【解決手段】光照射システムは、路面にシーケンシャル照射パターン(P)を照射するように構成された照明ユニット(45L)と、シーケンシャル照射パターン(P)が路面に照射されるように照明ユニット(45L)を制御するように構成された制御部と、を備える。シーケンシャル照射パターン(P)は、近位側照射パターン(Pa)と、近位側照射パターン(Pa)よりも照明ユニット(45L)から離れた位置に照射される遠位側照射パターン(Pc)とを有する。遠位側照射パターン(Pc)は、近位側照射パターン(Pa)が路面に照射された後に路面に照射される。制御部は、照明ユニット(45L)の周辺に存在する歩行者Hに対する遠位側照射パターン(Pc)の視認性が向上するように照明ユニット(45L)を制御するように構成されている。
【選択図】図3C
特許請求の範囲【請求項１】
路面に照射パターンを照射するように構成された照明ユニットと、
前記照射パターンが前記路面に照射されるように前記照明ユニットを制御するように構成された制御部と、を備え、
前記制御部は、前記照射パターンの照射が開始された開始時間から所定時間の間における前記照射パターンの視認性が前記所定時間から前記照射パターンの照射が停止される停止時間までの間における前記照射パターンの視認性よりも高くなるように、前記照明ユニットを制御するように構成される、光照射システム。
続きを表示（約 1,200 文字）【請求項２】
前記照明ユニットは、前記照射パターンを形成する光を出射するように構成された光源部を備え、
前記制御部は、前記開始時間から前記所定時間の間における前記照射パターンの視認性が前記所定時間から前記停止時間までの間における前記照射パターンの視認性よりも高くなるように前記光源部に供給される電流を調整するように構成されている、請求項１に記載の光照射システム。
【請求項３】
前記光源部に供給される電流は、直流電流であって、
前記制御部は、前記開始時間から前記所定時間の間における前記照射パターンの明るさが前記所定時間から前記停止時間までの間における前記照射パターンの明るさよりも大きくなるように前記光源部に供給される直流電流を調整するように構成されている、請求項２に記載の光照射システム。
【請求項４】
前記制御部は、前記開始時間から前記所定時間の間における前記光源部に供給される直流電流の値が前記所定時間から前記停止時間の間における前記光源部に供給される直流電流の値よりも大きくなるように、前記光源部に供給される直流電流を調整するように構成されている、請求項３に記載の光照射システム。
【請求項５】
前記光源部に供給される電流は、パルス電流である、
請求項２に記載の光照射システム。
【請求項６】
前記制御部は、前記開始時間から前記所定時間の間における前記光源部に供給されるパルス電流の値が前記所定時間から前記停止時間の間における前記光源部に供給されるパルス電流の値よりも大きくなるように、前記光源部に供給されるパルス電流を調整するように構成されている、請求項５に記載の光照射システム。
【請求項７】
前記制御部は、前記開始時間から前記所定時間の間における前記光源部に供給されるパルス電流のＤＵＴＹ比が前記所定時間から前記停止時間の間における前記光源部に供給されるパルス電流のＤＵＴＹ比よりも小さくなるように、前記光源部に供給されるパルス電流を調整するように構成されている、請求項６に記載の光照射システム。
【請求項８】
前記開始時間から前記所定時間までの間の時間帯は、１ｍｓから２００ｍｓの範囲内である、請求項１から７のうちいずれか一項に記載の光照射システム。
【請求項９】
路面に照射パターンを照射するように構成された照明ユニットであって、
前記照明ユニットは、前記照射パターンの照射が開始された開始時間から所定時間の間における前記照射パターンの視認性が前記所定時間から前記照射パターンの照射が停止される停止時間までの間における前記照射パターンの視認性よりも高くなるように、前記照射パターンを前記路面に照射するように構成されている、照明ユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光照射システム及び照明ユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
車両の周辺に存在する歩行者等に対して車両の動作を示す情報（例えば、車両の左折、右折又は後進等を示す情報）を提示するために、車両の周囲の路面上に照射パターンを照射するように構成された光照射システムを車両に搭載することが世界各国において現在検討されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／０６７１１３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、路面上に照射された複数の照射パターンの視認性が低い場合には、車両の死角に存在する歩行者等は、照射パターンの存在に気付きにくくなる。この結果、歩行者等が車両の存在や動作を明確に把握できないといった状況が想定される。このように、路面に照射される照射パターンの視認性を向上させる点で車両に搭載される光照射システムをさらに改善する余地がある。
【０００５】
本開示は、歩行者等の対象物に対するシーケンシャル照射パターンの視認性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】

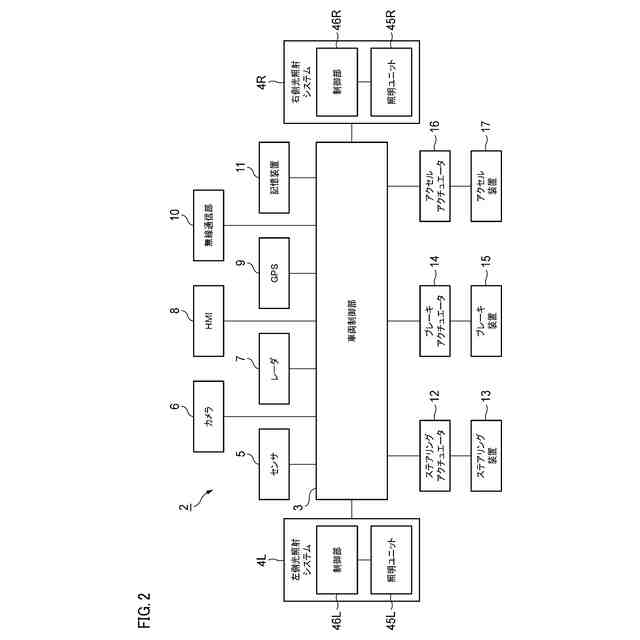

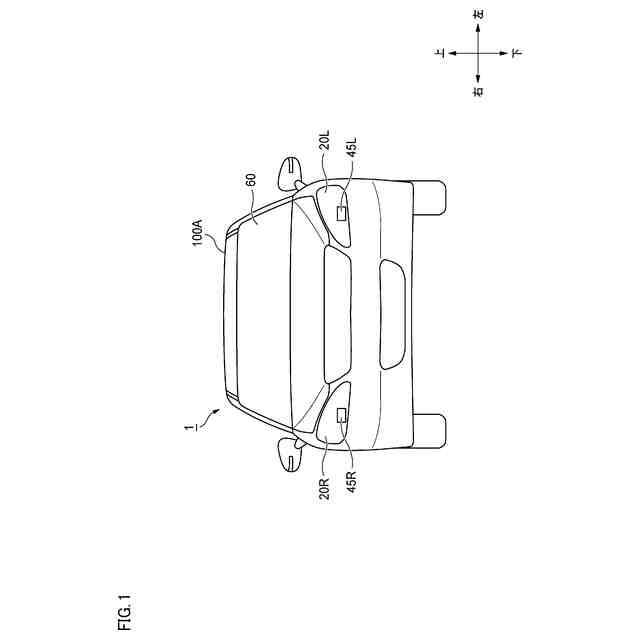

本開示の一態様に係る光照射システムは、
路面にシーケンシャル照射パターンを照射するように構成された照明ユニットと、
前記シーケンシャル照射パターンが前記路面に照射されるように前記照明ユニットを制御するように構成された制御部と、を備える。

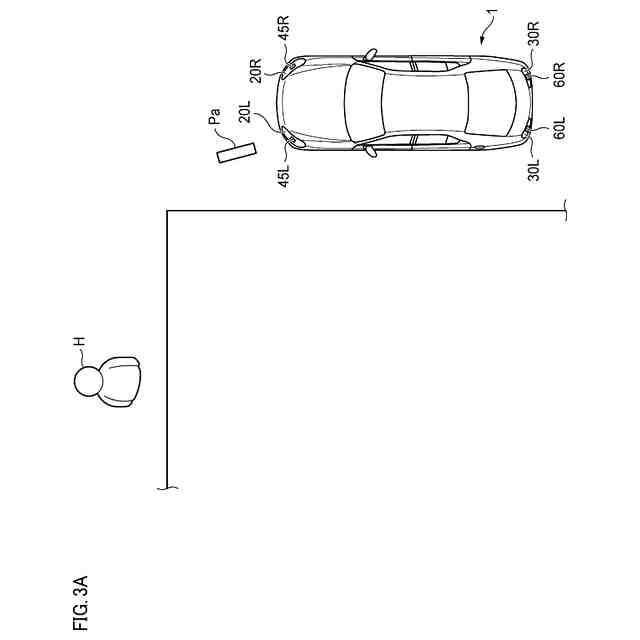

前記シーケンシャル照射パターンは、第１の照射パターンと、前記第１の照射パターンよりも前記照明ユニットから離れた位置に照射される第２の照射パターンとを有する。

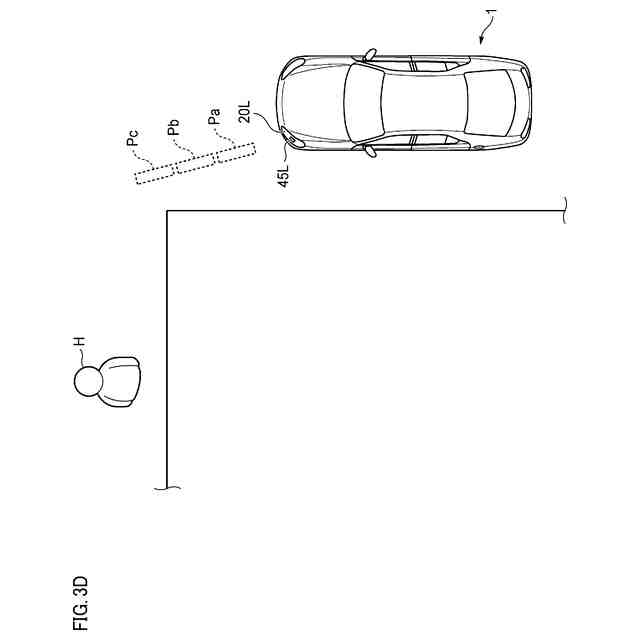

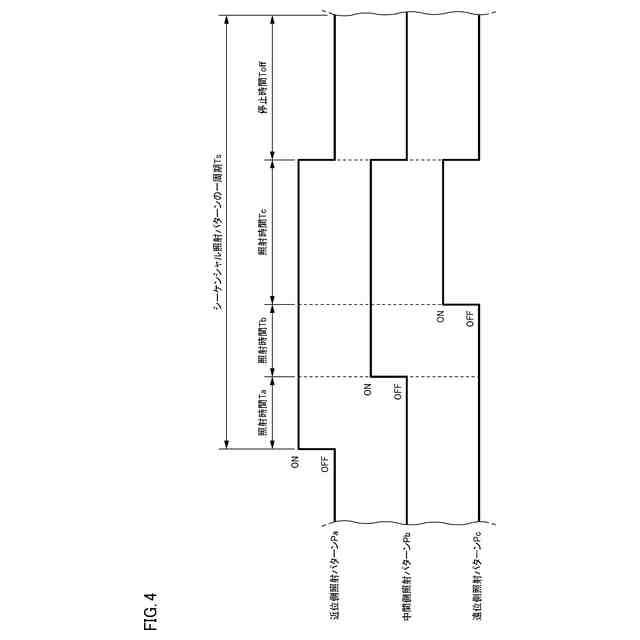

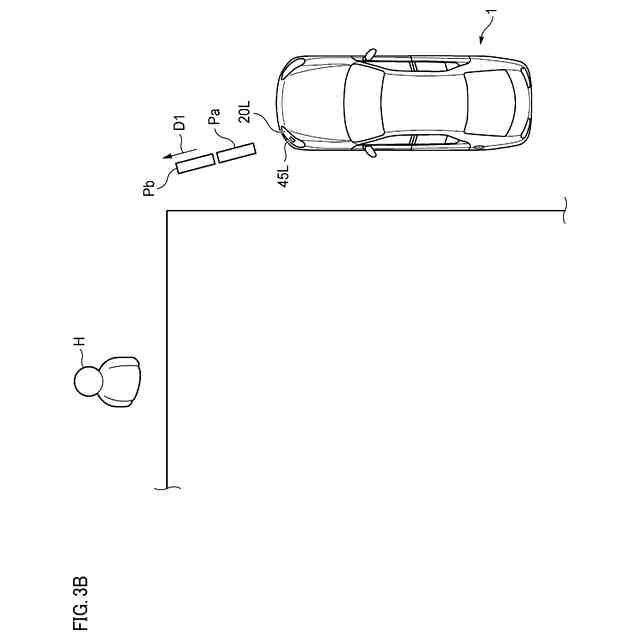

前記第２の照射パターンは、前記第１の照射パターンが前記路面に照射された後に前記路面に照射される。

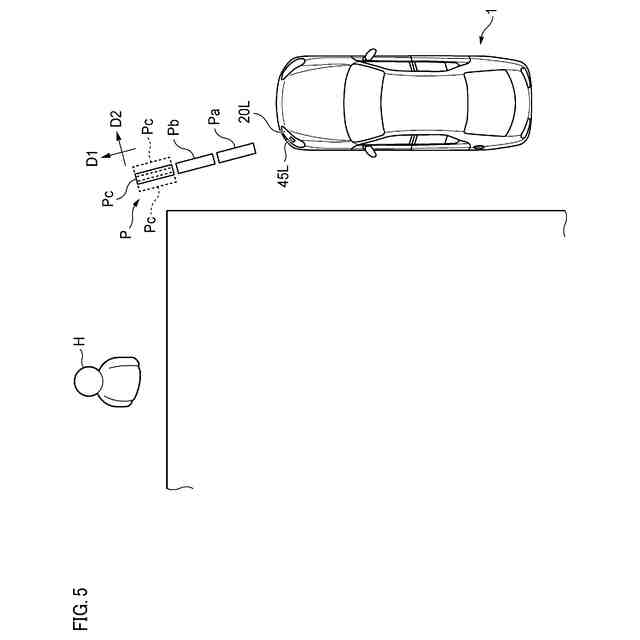

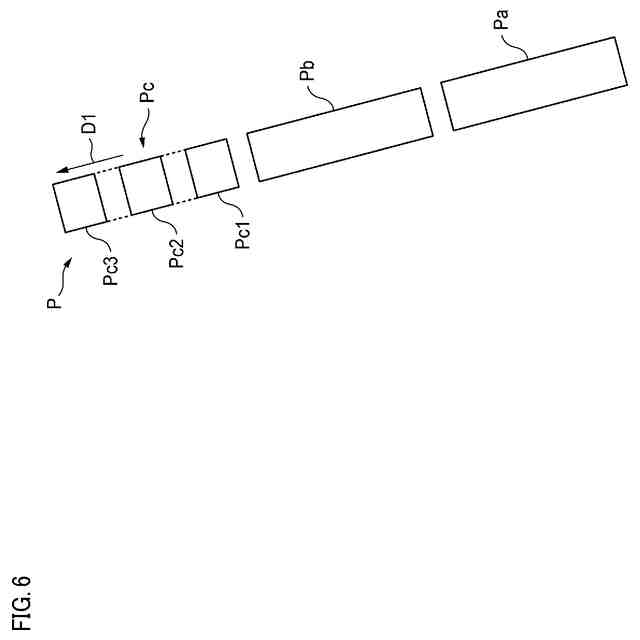

前記制御部は、前記照明ユニットの周辺に存在する対象物に対する前記第２の照射パターンの視認性が向上するように前記照明ユニットを制御するように構成されている。
【０００７】
上記構成によれば、歩行者等の対象物に対する第２の照射パターンの視認性が向上するように照明ユニットが制御されている。この結果として、照明ユニットの周辺に存在する歩行者等に対するシーケンシャル照射パターンの視認性が向上する。このため、歩行者等は、シーケンシャル照射パターンを視認することで車両の存在や動作を明確に把握することができる。
【０００８】
本開示の一態様に係る照明ユニットは、路面にシーケンシャル照射パターンを照射するように構成されている。
前記シーケンシャル照射パターンは、第１の照射パターンと、前記第１の照射パターンよりも前記照明ユニットから離れた位置に照射される第２の照射パターンとを有する。
前記第２の照射パターンは、前記第１の照射パターンが前記路面に照射された後に前記路面に照射される。
前記照明ユニットは、前記照明ユニットの周辺に存在する対象物に対する前記第２の照射パターンの視認性が向上するように前記シーケンシャル照射パターンを照射するように構成されている。
【０００９】
上記構成によれば、照明ユニットの周辺に存在する歩行者等の対象物に対する第２の照射パターンの視認性が向上するので、歩行者等に対するシーケンシャル照射パターンの視認性が向上する。このため、歩行者等は、シーケンシャル照射パターンを視認することで車両の存在や動作を明確に把握することができる。
【００１０】
本開示の別の一態様に係る光照射システムは、
路面に照射パターンを照射するように構成された照明ユニットと、
前記照射パターンが前記路面に照射されるように前記照明ユニットを制御するように構成された制御部と、を備える。
前記制御部は、前記照射パターンの照射が開始された開始時間から所定時間の間における前記照射パターンの視認性が前記所定時間から前記照射パターンの照射が停止される停止時間までの間における前記照射パターンの視認性よりも高くなるように、前記照明ユニットを制御するように構成される。
