公開番号2025073208
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023183778
出願日2023-10-26
発明の名称密封装置
出願人NOK株式会社
代理人個人,個人,個人,個人
主分類F16J 15/3232 20160101AFI20250502BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】泥水等により部品に錆が発生してしまうことを抑制することが可能な構造の密封装置を提供する。
【解決手段】密封装置100は、第1部材の内周面と第2部材の外面との間隙に配置されて間隙を密封する密封装置100であって、環状の本体部10と、ラビリンスリップ40と、1つ又は複数のサイドリップ50とを備え、当該密封装置100の外面の一部分に形成されている撥水部20を有し、最も径方向外側に位置するサイドリップ50を第1サイドリップ51と称すると、撥水部20は、少なくとも第1サイドリップ51における径方向外側の面に形成されており、当該密封装置100における第1サイドリップ51よりも内側には非形成である。
【選択図】図2
特許請求の範囲【請求項１】
第１部材の内周面と、第２部材の外面と、の間隙に配置されて前記間隙を密封する密封装置であって、
環状の本体部と、
前記本体部の外周部から軸方向における第１方向に延出しているラビリンスリップと、
前記ラビリンスリップよりも径方向内側に配置されているとともに、前記本体部から前記第１方向に延出しており、前記第２部材の前記外面に当接する１つ又は複数のサイドリップと、
を備え、
当該密封装置の外面の一部分に形成されている撥水部を有し、
前記１つ又は複数のサイドリップのうち、最も径方向外側に位置するサイドリップを第１サイドリップと称すると、
前記撥水部は、少なくとも前記第１サイドリップにおける径方向外側の面に形成されており、当該密封装置における前記第１サイドリップよりも内側には非形成である密封装置。
続きを表示（約 680 文字）【請求項２】
前記本体部から径方向内側に延出しており前記第２部材の前記外面に当接するグリースリップを更に備え、
当該密封装置における前記第１サイドリップよりも内側の部位の少なくとも一部分は、外面にグリースが塗布されているグリース塗布領域となっている請求項１に記載の密封装置。
【請求項３】
当該密封装置は、前記第１サイドリップよりも径方向内側に位置する第２サイドリップを有する請求項１又は２に記載の密封装置。
【請求項４】
当該密封装置が軸周りに３００ｒｐｍ以上７００ｒｐｍ以下で回転するときに泥水が浸入する領域に前記撥水部が形成されている請求項１又は２に記載の密封装置。
【請求項５】
当該密封装置を被水させた後で３００ｒｐｍ以上７００ｒｐｍ以下の回転速度で６０秒以上回転させた後において、前記撥水部が形成されている領域について、１００ｃｍ
２
当りの水の残留量が０．１ｍｌ以下である請求項４に記載の密封装置。
【請求項６】
当該密封装置における前記第１サイドリップよりも径方向外側の部分の内周面には、軸方向に延在する突条又は溝が形成されており、
前記突条又は溝の表面にも前記撥水部が形成されている請求項１又は２に記載の密封装置。
【請求項７】
軸方向に対して傾斜する方向に延在する複数の前記突条又は溝が形成されており、
傾斜方向が互いに反対方向の前記突条又は溝が、周方向において交互に配置されている請求項６に記載の密封装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、密封装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
泥水等が車両のベアリング等の内部に浸入することを抑制する密封装置としては、例えば、特許文献１に記載のものがある。
特許文献１に記載の密封装置は、軸方向に延出しているラビリンスリップ（同文献のダストリップ）と、ラビリンスリップよりも径方向内側に配置されているとともにそれぞれ軸方向に延出している第１サイドリップ及び第２サイドリップと、径方向内側に延出しているグリースリップと、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１９００４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、本願発明者の検討によれば、特許文献１の密封装置では、泥水等により部品に錆が発生してしまうことを抑制する観点で、改善の余地がある。
【０００５】
本発明は、上記の課題に鑑みてなされたものであり、泥水等により部品に錆が発生してしまうことを抑制することが可能な構造の密封装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、第１部材の内周面と、第２部材の外面と、の間隙に配置されて前記間隙を密封する密封装置であって、
環状の本体部と、
前記本体部の外周部から軸方向における第１方向に延出しているラビリンスリップと、
前記ラビリンスリップよりも径方向内側に配置されているとともに、前記本体部から前記第１方向に延出しており、前記第２部材の前記外面に当接する１つ又は複数のサイドリップと、
を備え、
当該密封装置の外面の一部分に形成されている撥水部を有し、
前記１つ又は複数のサイドリップのうち、最も径方向外側に位置するサイドリップを第１サイドリップと称すると、
前記撥水部は、少なくとも前記第１サイドリップにおける径方向外側の面に形成されており、当該密封装置における前記第１サイドリップよりも内側には非形成である密封装置が提供される。
【発明の効果】
【０００７】
本発明によれば、泥水等により部品に錆が発生してしまうことを抑制することが可能な構造の密封装置を提供することができる。
【図面の簡単な説明】
【０００８】
第１実施形態に係る密封装置の中心軸に沿った断面図である。

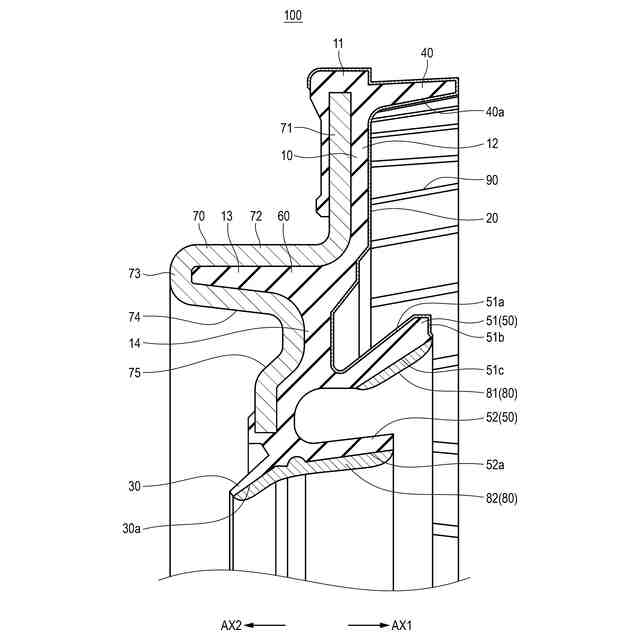

図１の部分拡大図である。

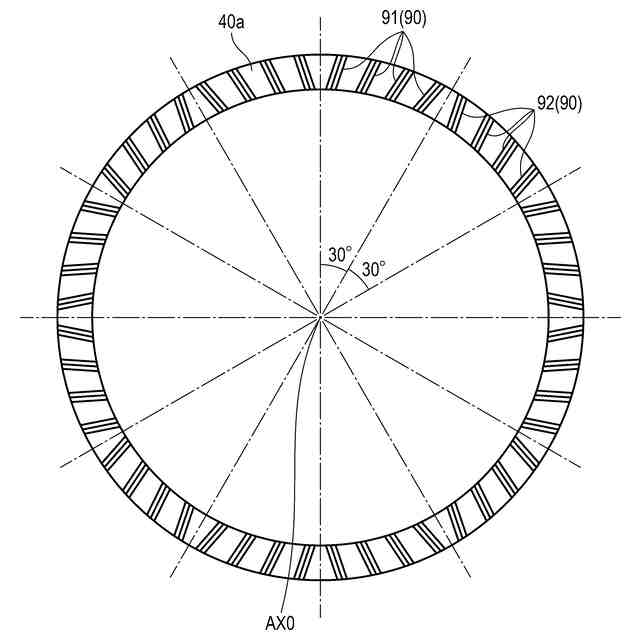

第１実施形態における突条の配置の例を説明するための模式図である。

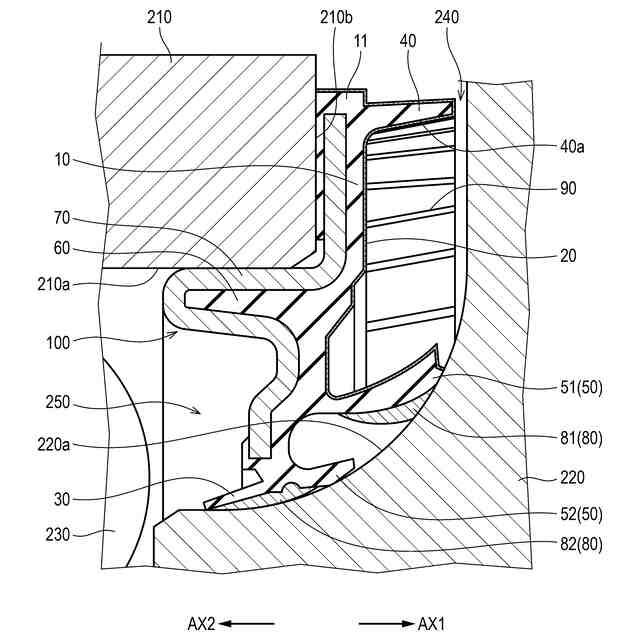

第１実施形態に係る密封装置の取付構造の例を示す断面図である。

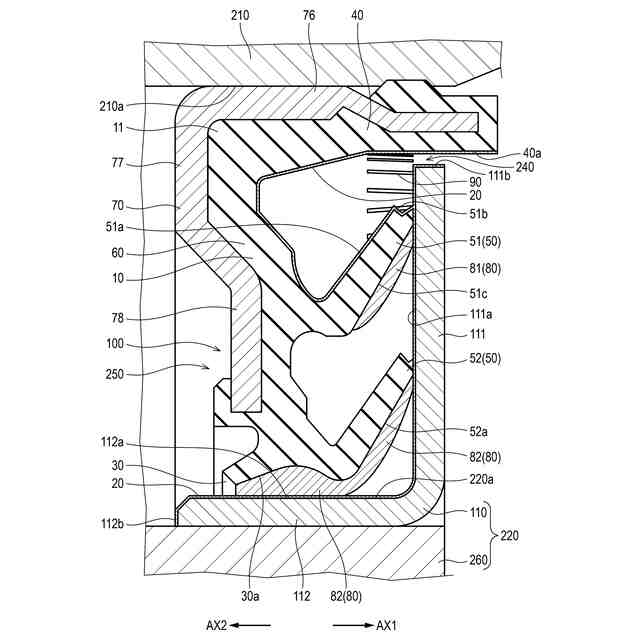

第２実施形態に係る密封装置の断面図である。

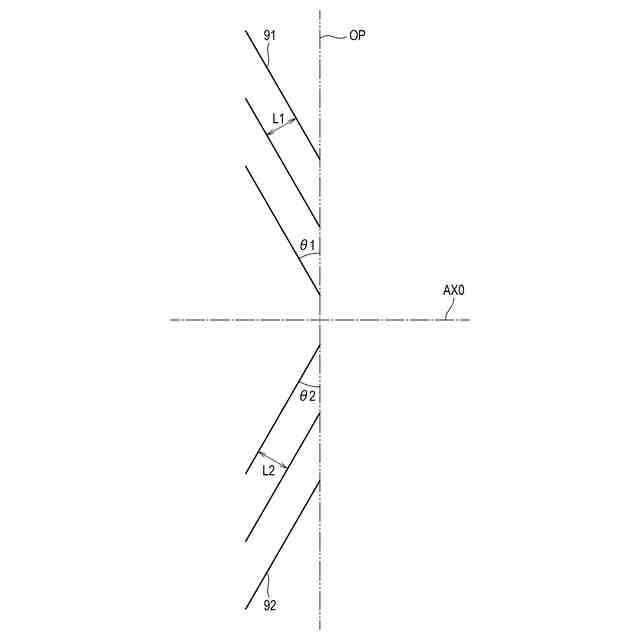

突条の配置の他の例を説明するための模式図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、適宜に説明を省略する。
【００１０】
〔第１実施形態〕
先ず、図１から図４を用いて第１実施形態を説明する。
本実施形態に係る密封装置１００は、第１部材２１０の内周面２１０ａと、第２部材２２０の外面２２０ａと、の間隙２５０に配置されて間隙２５０を密封する密封装置１００である。
密封装置１００は、環状の本体部１０と、本体部１０の外周部から軸方向における第１方向ＡＸ１に延出しているラビリンスリップ４０と、ラビリンスリップ４０よりも径方向内側に配置されているとともに本体部１０から第１方向ＡＸ１に延出しており第２部材２２０の外面２２０ａに当接する１つ又は複数のサイドリップ５０と、を備える。
密封装置１００は、当該密封装置１００の外面の一部分に形成されている撥水部２０を有する。
ここで、上記１つ又は複数のサイドリップ５０のうち、最も径方向外側に位置するサイドリップ５０を第１サイドリップ５１と称する。
撥水部２０は、少なくとも第１サイドリップ５１における径方向外側の面（外側面５１ａ）に形成されており、密封装置１００における第１サイドリップ５１よりも内側には非形成である。
（【００１１】以降は省略されています）
