公開番号2025075713
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187083
出願日2023-10-31
発明の名称工作機械、消費電力量推定方法、及びコンピュータプログラム
出願人ブラザー工業株式会社
代理人個人,個人
主分類B23Q 17/00 20060101AFI20250508BHJP(工作機械;他に分類されない金属加工)
要約【課題】電力計を用いることなく電気機器の消費電力量を求めることができる工作機械、消費電力量推定方法、及びコンピュータプログラムを提供する。

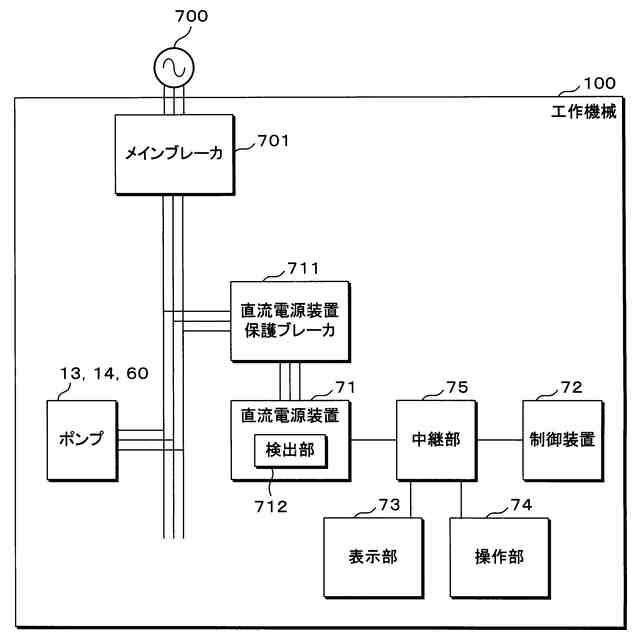

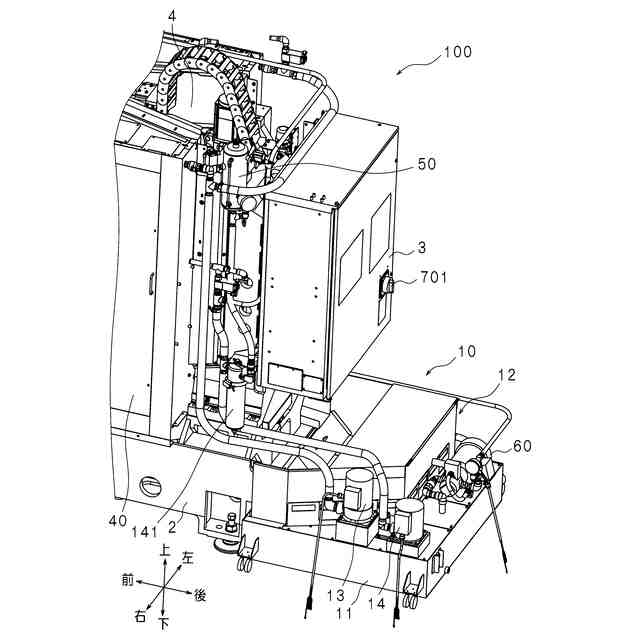

【解決手段】本開示に係る工作機械100は、交流を受電する電気機器(ポンプ13,14,60)と、該電気機器が受電する交流の電圧及び周波数に基づいて、前記電気機器の消費電力量を推定する推定部(制御装置72が有する制御部)とを備えることを特徴とする。電気機器が受電する交流の電圧及び周波数に基づいて、推定部が電気機器の消費電力量を推定するので、電力計を用いることなく電気機器の消費電力量を求めることができる。
【選択図】図3
特許請求の範囲【請求項１】
交流を受電する電気機器と、
該電気機器が受電する交流の電圧及び周波数に基づいて、前記電気機器の消費電力量を推定する推定部と
を備えることを特徴とする工作機械。
続きを表示（約 920 文字）【請求項２】
前記電圧及び前記周波数を検出する検出部を更に備え、
前記推定部は前記検出部の検出結果に基づいて前記消費電力量を推定することを特徴とする請求項１に記載の工作機械。
【請求項３】
消費電力Ｗを前記電圧Ｖ及び前記周波数ｆに基づいて求める下記（１）式及び定数ａ，ｂ，ｃを記憶する記憶部を更に備え、
前記推定部は前記記憶部が記憶している下記（１）式及び前記定数に基づいて前記消費電力量を推定することを特徴とする請求項１又は２に記載の工作機械。
Ｗ＝ａＶ＋ｂｆ＋ｃ … （１）
【請求項４】
前記電気機器が作動していた作動時間を計時する計時部を更に備え、
前記推定部は前記電圧及び前記周波数と前記計時部による計時結果とに基づいて前記消費電力量を推定することを特徴とする請求項１又は２に記載の工作機械。
【請求項５】
所定位置の温度を検出する検温部を更に備え、
前記推定部は前記電圧及び前記周波数と前記検温部の検温結果とに基づいて前記消費電力量を推定することを特徴とする請求項１又は２に記載の工作機械。
【請求項６】
前記電気機器を複数備え、
前記推定部は複数の前記電気機器夫々の前記消費電力量を推定することを特徴とする請求項１又は２に記載の工作機械。
【請求項７】
交流を受電する複数の電気機器と、
各電気機器が受電する交流の電圧及び周波数を一括して検出する検出部と、
該検出部の検出結果に基づいて、各電気機器の消費電力量を推定する推定部と
を備えることを特徴とする工作機械。
【請求項８】
工作機械が備え、交流を受電する電気機器が受電する交流の電圧及び周波数に基づいて、前記電気機器の消費電力量を推定することを特徴とする消費電力量推定方法。
【請求項９】
工作機械が備え、交流を受電する電気機器が受電する交流の電圧及び周波数に基づいて、前記電気機器の消費電力量を推定する処理をコンピュータに実行させることを特徴とするコンピュータプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は工作機械、消費電力量推定方法、及びコンピュータプログラムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１に記載の工作機械においては、工作機械が受電した電力量を積算電力計が積算する。工作機械は、所定の期間に使用した総使用電力量を積算電力計の積算結果に基づいて算出する。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２４３７７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１は積算電力計を指示電力計に置き換えた場合について言及しているが、電力量を直接的に求めるための電力計を省略した場合について言及していない。
【０００５】
本開示の目的は、電力計を用いることなく電気機器の消費電力量を求めることができる工作機械、消費電力量推定方法、及びコンピュータプログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示に係る工作機械は、交流を受電する電気機器と、該電気機器が受電する交流の電圧及び周波数に基づいて、前記電気機器の消費電力量を推定する推定部とを備えることを特徴とする。
【０００７】
本開示にあっては、電気機器が交流を受電する。
推定部は、電気機器が受電する交流の電圧及び周波数に基づいて、電気機器の消費電力量を推定する。故に、電力計を用いることなく電気機器の消費電力量を求めることができる。
【０００８】
本開示に係る工作機械は、前記電圧及び前記周波数を検出する検出部を更に備え、前記推定部は前記検出部の検出結果に基づいて前記消費電力量を推定することを特徴とする。
【０００９】
本開示にあっては、電気機器が受電する交流の電圧及び周波数を検出部が検出する。
推定部は、検出部の検出結果に基づいて、電気機器の消費電力量を推定する。
推定部が推定に用いる電圧及び周波数夫々の値を、工作機械を設置する地域又は工作機械の使用環境等に応じて使用者又は製造者等が工作機械に設定する必要がないので、使用者及び製造者等の利便性が向上する。また、電圧及び周波の設定忘れ又は誤設定等に起因する消費電力量の推定誤差が防止できる。更に、工作機械の使用中に交流の電圧又は周波数が変動した場合であっても、電気機器の消費電力量の推定精度が向上する。
【００１０】

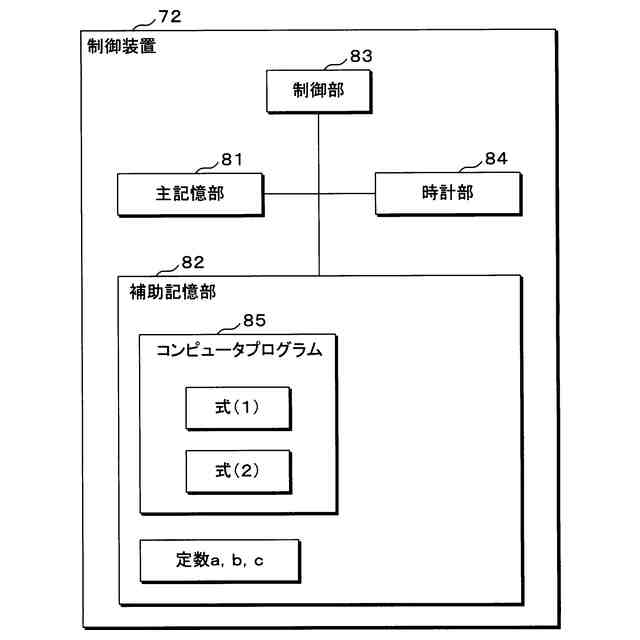

本開示に係る工作機械は、消費電力Ｗを前記電圧Ｖ及び前記周波数ｆに基づいて求める下記（１）式及び定数ａ，ｂ，ｃを記憶する記憶部を更に備え、前記推定部は前記記憶部が記憶している下記（１）式及び前記定数に基づいて前記消費電力量を推定することを特徴とする。
Ｗ＝ａＶ＋ｂｆ＋ｃ … （１）
（【００１１】以降は省略されています）
