公開番号2025062228
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171155
出願日2023-10-02
発明の名称ドリル
出願人株式会社不二越
代理人個人
主分類B23B 51/00 20060101AFI20250407BHJP(工作機械;他に分類されない金属加工)
要約【課題】加工孔の周囲におけるバリの発生を抑制するドリルを提供することを課題とする。

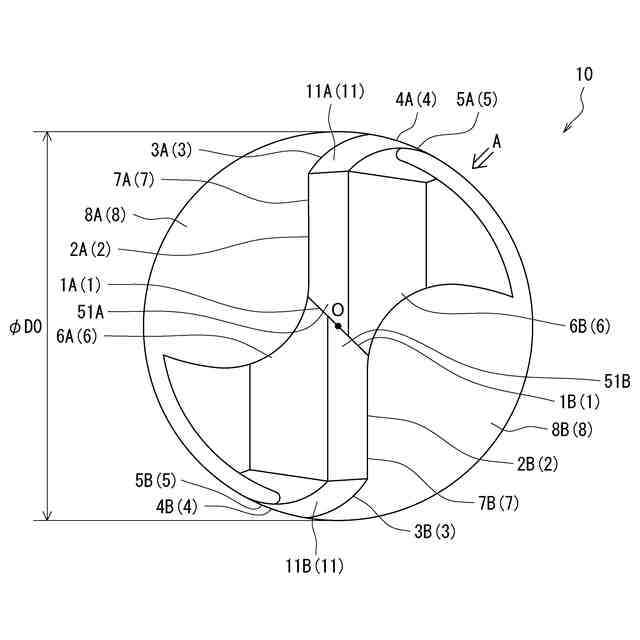

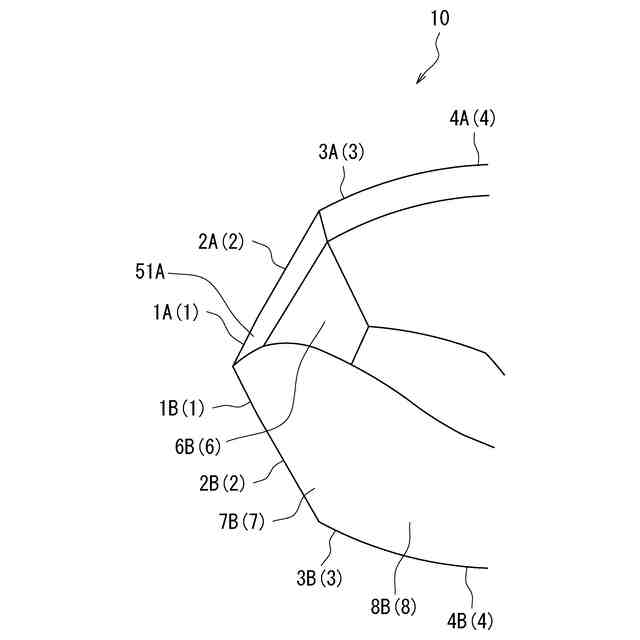

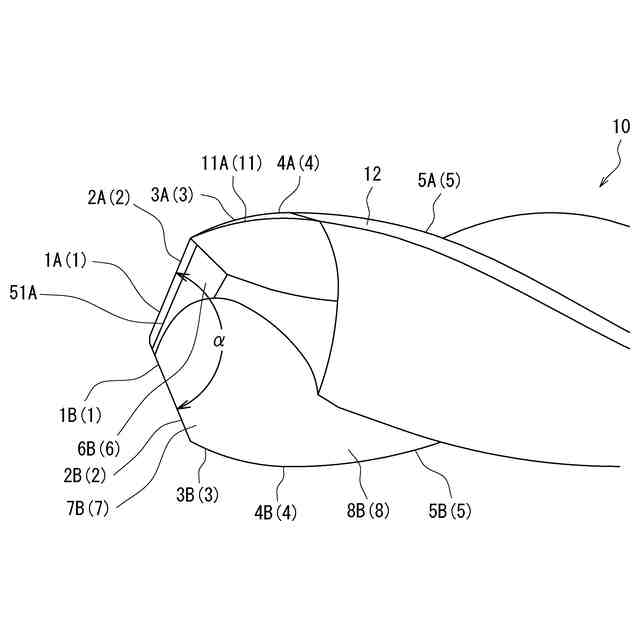

【解決手段】中心軸Oから外方へ向かって施された二以上の切れ刃2,3,4を有するドリル10において、切れ刃2,3,4をチゼルエッジ1A,1Bからドリル10の外方へ延びる直線部分を有した第1切れ刃2A,2Bと、第1切れ刃2A,2Bの端部からドリル10の外方かつ周方向および後方側へ延びる第2切れ刃3A,3Bと、第2切れ刃3A,3Bの端部からドリル10の後方側へ延びてリーディングエッジ5に接続されている直線状の第3切れ刃4A,4Bから形成する。
【選択図】図1

特許請求の範囲【請求項１】
少なくとも、中心軸から外方へ向かって施された二以上の切れ刃を有するドリルにおいて、前記切れ刃は、チゼルエッジから前記ドリルの外方へ延びる直線部分を有した第１切れ刃と、前記第１切れ刃の端部から前記ドリルの外方かつ周方向および後方側へ延びる第２切れ刃と、前記第２切れ刃の端部から前記ドリルの後方側へ延びてリーディングエッジに接続されている直線状の第３切れ刃と、から形成されていることを特徴とするドリル。
続きを表示（約 610 文字）【請求項２】
少なくとも、中心軸から外方へ向かって施された二以上の切れ刃を有するドリルにおいて、前記切れ刃は、チゼルエッジから前記ドリルの外方へ延びる直線部分を有した第１切れ刃と、前記第１切れ刃の端部から前記ドリルの外方かつ周方向および後方側へ延びる第２切れ刃と、前記第２切れ刃の端部から前記ドリルの後方側へ延びてリーディングエッジに接続されている曲線状の第３切れ刃と、から形成されていることを特徴とするドリル。
【請求項３】
前記第２切れ刃は、曲線状の切れ刃であることを特徴とする請求項１に記載のドリル。
【請求項４】
前記第２切れ刃は曲線状の切れ刃であって、かつ前記第３切れ刃の曲率半径は、前記第２切れ刃の曲率半径よりも大きいことを特徴とする請求項２に記載のドリル。
【請求項５】
前記第３切れ刃は外周コーナを介してリーディングエッジに接続されており、かつ前記第３切れ刃に隣接する逃げ面は前記ドリルのマージンと連続的に形成されていて、前記第３切れ刃に隣接する逃げ面と前記マージンの境界となる稜線は、前記リーディングエッジと成す角度が４°以上２５°以下の範囲であることを特徴とする請求項１ないし４のいずれか１項に記載のドリル。
【請求項６】
前記第２切れ刃および第３切れ刃の逃げ角は、５°以上１１°以下の範囲であることを特徴とする請求項５に記載のドリル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、穴あけ加工した後に被削材の表面に発生するバリ（かえり）を抑制できるドリルに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ドリルを用いた穴あけ加工では加工後の穴周辺にバリ（かえり）が発生するので、穴あけ加工後にバリ取りの工程を追加してバリを除去している。そのため、穴あけ加工後に発生するバリを低減できるドリルが特許文献１ないし３に開示されている。
【０００３】
しかし、これらのドリルは被削材の種類によって穴あけ加工後になおもバリが残存するという問題があった。そこで、特許文献４において被削材ごとに分類された複数種の形態が異なるドリルが開示されている。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３１９９１２２号公報
特開２０２１－６５９６７号公報
特開２００５－２７９８４８号公報
特開２０２１－１５１６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献４に開示されているドリルにはドリル先端部の切れ刃とドリル後方側のマージンの接続箇所に変曲点が生じることから、高速回転や高送りなど穴加工条件によっては被削材の表面にバリやかえりが発生するという問題があった。
【０００６】
そこで、本発明は高速回転や高送りなど穴加工条件に関わらず、加工孔の周囲におけるバリの発生を抑制するドリルを提供することを課題とする。
【課題を解決するための手段】
【０００７】
前述した課題を解決するために、ドリルの先端側に設けられた切れ刃と後端側（シャンク側）に設けられたマージンを円滑につなげる部分を設けることで従来ドリルのような段差部分を解消した。すなわち、本発明のドリルは、少なくとも、中心軸から外方へ向かって施された二以上の切れ刃を有するドリルにおいて、これらの切れ刃を、チゼルエッジからドリルの外方へ延びる直線部分を有した第１切れ刃と、当該第１切れ刃の端部からドリルの外方かつ周方向および後方側へ延びる曲線状の切れ刃の第２切れ刃と、当該第２切れ刃の端部からドリルの後方側へ延びてリーディングエッジに接続する直線状の第３切れ刃から形成する。
【０００８】

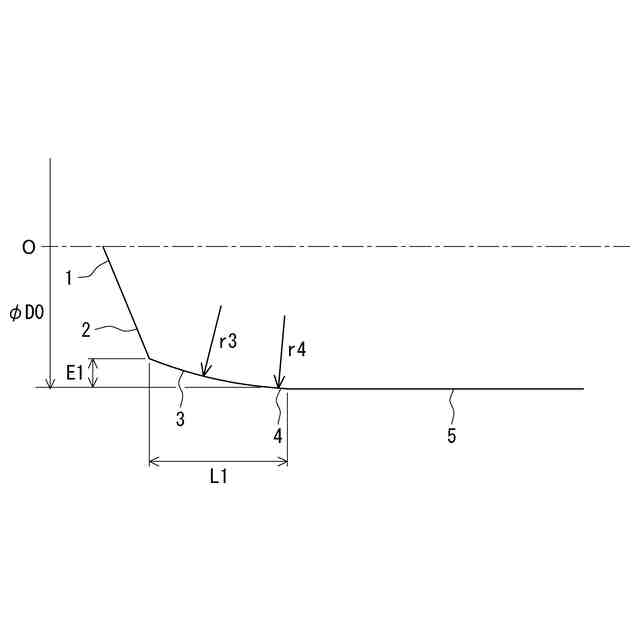

もしくは、中心軸から外方へ向かって施された二以上の切れ刃を有するドリルにおいて、これらの切れ刃を、チゼルエッジからドリルの外方へ延びる直線部分を有した第１切れ刃と、当該第１切れ刃の端部からドリルの外方かつ周方向および後方側へ延びる第２切れ刃と、当該第２切れ刃の端部からドリルの後方側へ延びてリーディングエッジに接続する曲線状の第３切れ刃から形成する。また、第２切れ刃は曲線状の切れ刃であって、かつ第３切れ刃の曲率半径を第２切れ刃の曲率半径よりも大きくしても構わない。
【０００９】

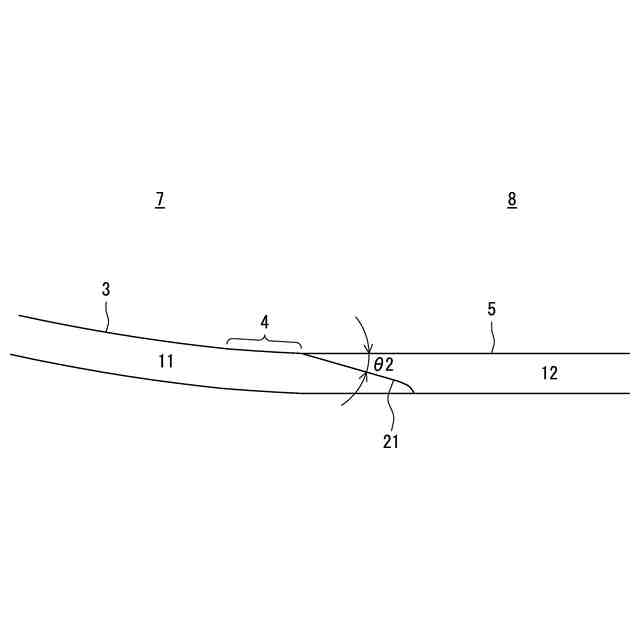

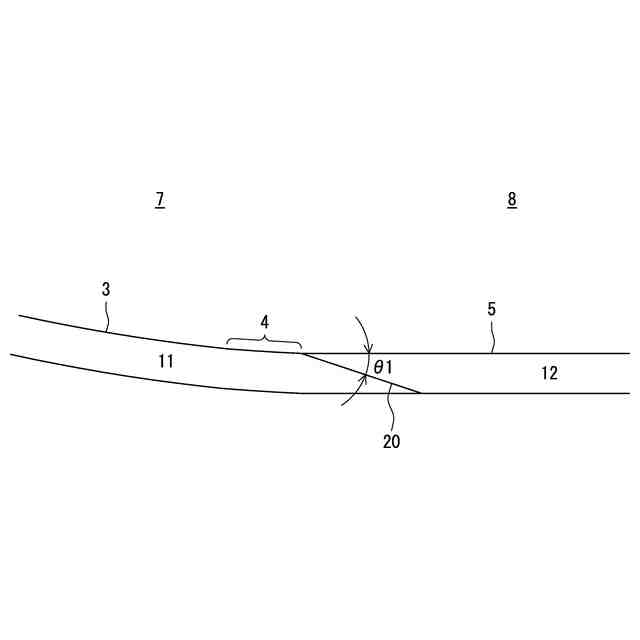

また、第３切れ刃をドリルのリーディングエッジに接続して、かつ第３切れ刃に隣接する逃げ面をドリルのマージンと連続的に形成した上で、第３切れ刃に隣接する逃げ面とマージンの境界となる稜線がリーディングエッジと成す角度（θ１，θ２）を４°以上２５°以下の範囲にすることもできる。なお、ドリルの第２切れ刃および第３切れ刃の逃げ角を５°以上１１°以下の範囲にしても構わない。
【発明の効果】
【００１０】
本発明のドリルは、被削材の種類や高速回転や高送りなど穴加工条件に関わらず加工孔の周囲におけるバリの発生を抑制する効果を奏する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
