公開番号2025075754
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187142
出願日2023-10-31
発明の名称エッジコネクタ
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 12/72 20110101AFI20250508BHJP(基本的電気素子)
要約【課題】バネ性の向上を図ったコンタクトを備えるエッジコネクタを提供すること。

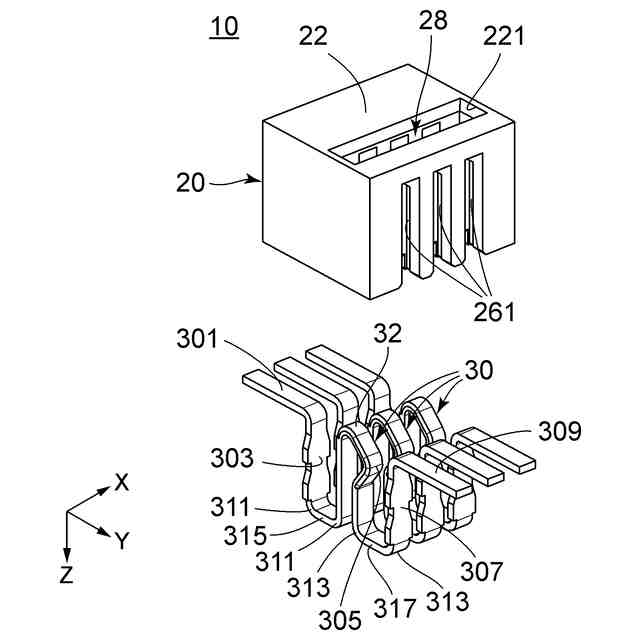

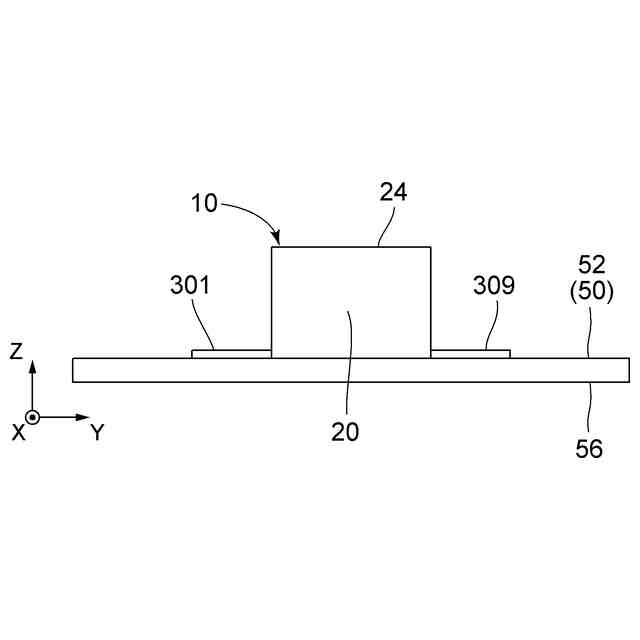

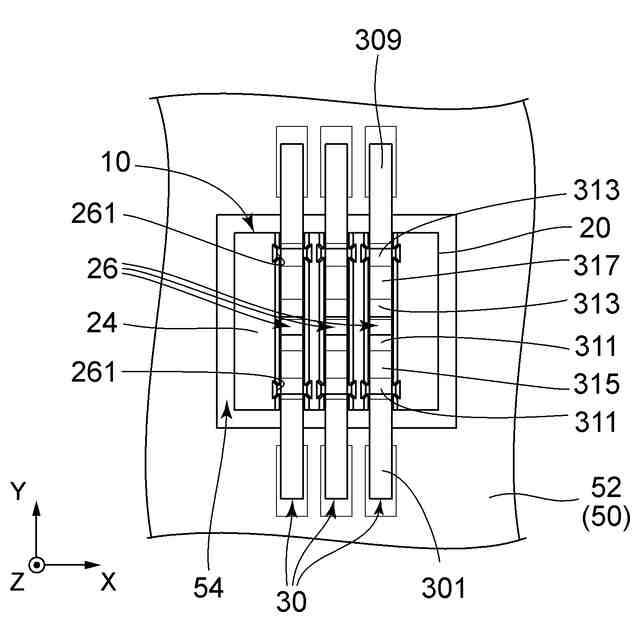

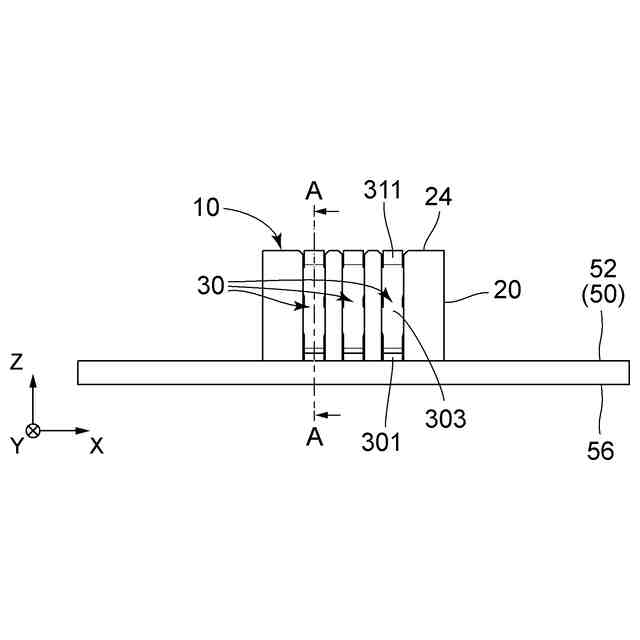

【解決手段】エッジコネクタ10のコンタクト30は、第1実装部301と、第1被保持部303と、接点部305と、第2被保持部307と、第2実装部309とを有する。第1実装部301と第2実装部309は、エッジコネクタ10が実装対象物50に実装されるとき実装対象物50に固定される。第1被保持部303は、コンタクト30上において第1実装部301と接点部305との間に位置し、第2被保持部307は、コンタクト30上において第2実装部309と接点部305との間に位置する。第1被保持部303と第2被保持部307は、ハウジング20に保持される。接点部305は、コンタクト30上において第1被保持部303と第2被保持部307との間に位置し、かつハウジング20の収容部28内に位置する。

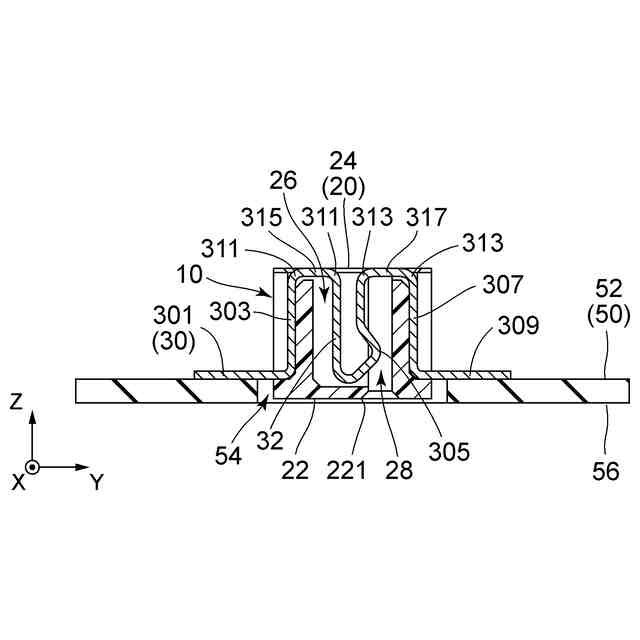

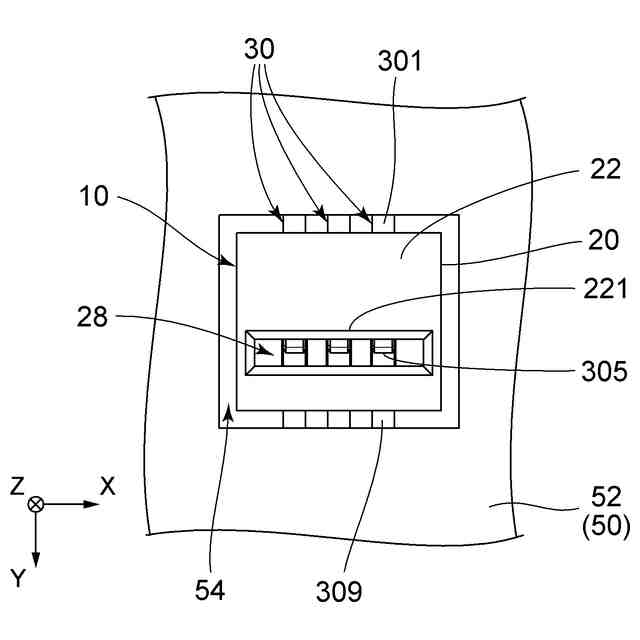

【選択図】図7
特許請求の範囲【請求項１】

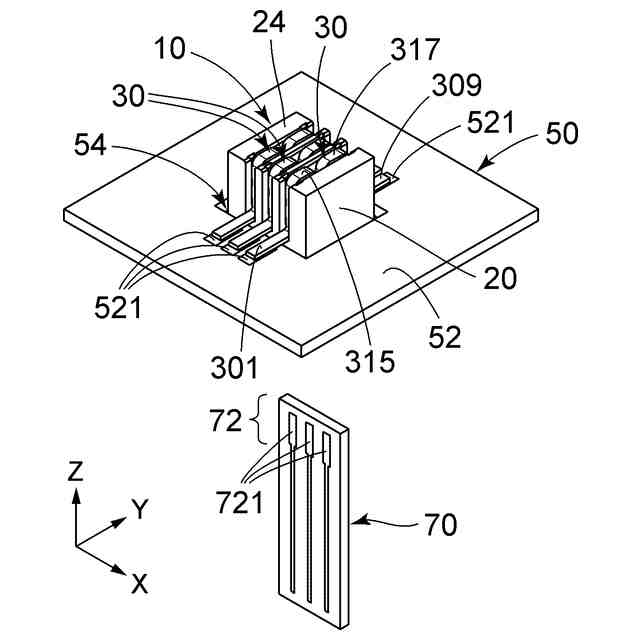

実装対象物に実装されると共に、接続対象物のエッジ部を挿入されるエッジコネクタであって、
前記エッジコネクタは、ハウジングと、コンタクトとを備えており、

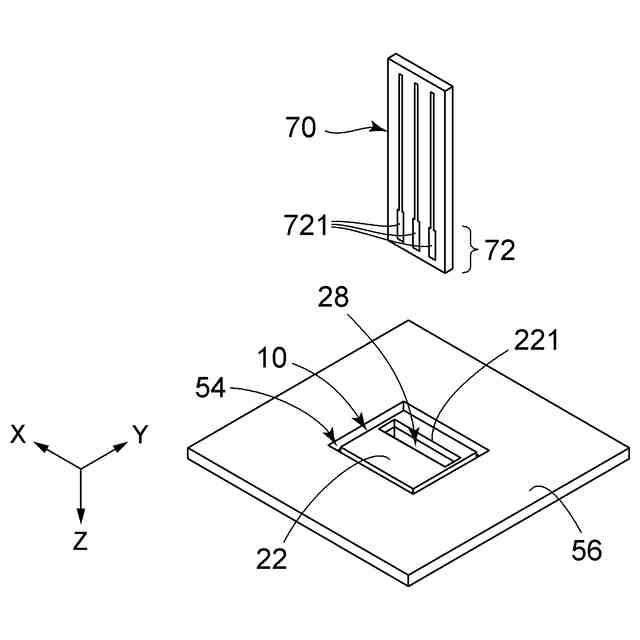

前記ハウジングは、前記エッジ部を収容する収容部を有しており、

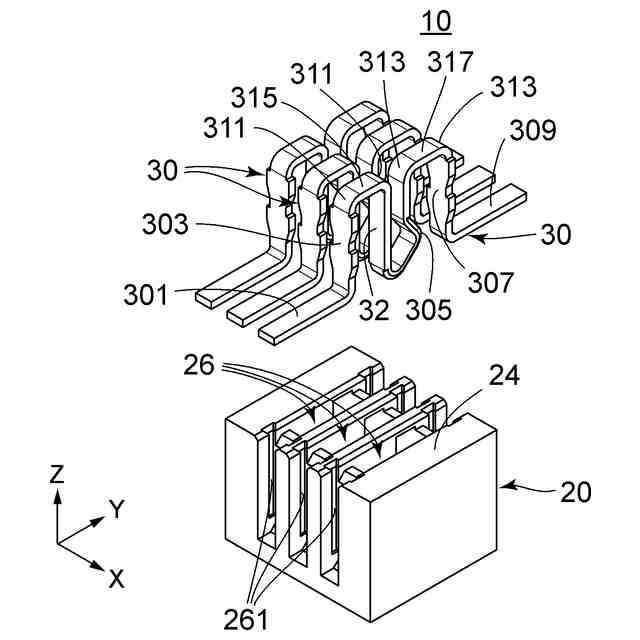

前記コンタクトは、第１実装部と、第１被保持部と、接点部と、第２被保持部と、第２実装部とを有しており、
前記第１実装部と前記第２実装部は、前記エッジコネクタが前記実装対象物に実装されるときに、前記実装対象物に固定されるものであり、
前記第１被保持部は、前記コンタクト上において前記第１実装部と前記接点部との間に位置しており、
前記第２被保持部は、前記コンタクト上において前記第２実装部と前記接点部との間に位置しており、
前記第１被保持部と前記第２被保持部は、前記ハウジングに保持されており、
前記接点部は、前記コンタクト上において前記第１被保持部と前記第２被保持部との間に位置しており、かつ前記収容部内に位置している
エッジコネクタ。
続きを表示（約 860 文字）【請求項２】
請求項１に記載のエッジコネクタであって、
前記コンタクトは、少なくとも一つの第１曲げ部と、少なくとも一つの第２曲げ部とを更に有しており、
前記少なくとも一つの第１曲げ部は、前記コンタクト上において前記第１被保持部と前記接点部との間に位置しており、
前記少なくとも一つの第２曲げ部は、前記コンタクト上において前記第２被保持部と前記接点部との間に位置している
エッジコネクタ。
【請求項３】
請求項２に記載のエッジコネクタであって、
前記ハウジングは、開口の形成された嵌合面と、前記嵌合面の反対の反対面とを有しており、
前記開口は、前記収容部に連なっており、
前記エッジ部は、前記開口を通して前記収容部に挿入可能であり、
前記第１実装部及び前記第２実装部は、前記反対面よりも前記嵌合面に近い位置にあり、
前記少なくとも一つの第１曲げ部は、二つの第１曲げ部を有しており、
前記コンタクトは、前記二つの第１曲げ部を互いに連結する第１連結部を有しており、
前記二つの第１曲げ部と前記第１連結部は、前記嵌合面より前記反対面に近い位置にあり、
前記少なくとも一つの第２曲げ部は、二つの第２曲げ部を有しており、
前記コンタクトは、前記二つの第２曲げ部を互いに連結する第２連結部を有しており、
前記二つの第２曲げ部と前記第２連結部は、前記嵌合面より前記反対面に近い位置にある
エッジコネクタ。
【請求項４】
請求項３に記載のエッジコネクタであって、
前記第１被保持部と前記第２被保持部は圧入部であり、
前記コンタクトは、前記ハウジングの前記反対面側から挿入され、前記第１被保持部と前記第２被保持部は前記ハウジングに圧入されており、
前記第１連結部及び前記第２連結部は、前記ハウジングの前記反対面を通して視認可能である
エッジコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エッジコネクタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、エッジコネクタの一例を開示している。
【０００３】
図１８を参照すると、特許文献１に開示されたエッジコネクタ９０は、ハウジング（絶縁体）９２と、ハウジング９２に保持されたコンタクト（コネクタ要素）９４と、ハウジング９２に固定された取付脚９６とを有している。
【０００４】
図１８に示されるように、コンタクト９４は、ハウジング９２の凹部９０１に設けられており、そのヘッド部９４１は、ハウジング９２の開放ソケット９４３内に位置している。コンタクト９４は、少なくとも部分的に弾性変形可能であり、ヘッド部９４１は、少なくとも図の横方向に移動可能である。
【０００５】
図１８から理解されるように、開放スロット９４３にカードエッジ（図示せず）が挿入されると、コンタクト９４はカードエッジに押されて弾性変形する。ヘッド部９４１は、コンタクト９４の復元力により、カードエッジに設けられた端子接点（図示せず）に押し付けられ電気的に接続される。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－１４３３８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１のエッジコネクタ９０において、コンタクト９４は、比較的高い剛性を有している。そのため、より低い剛性を有するコンタクト９４を備えたエッジコネクタ９０が求められている。しかしながら、コンタクト９４の剛性を低下させるためにコンタクト９４のヘッド部９４１の長さを単純に長くしたのでは、エッジコネクタ９４の高さが高くなり、エッジコネクタ９０に対する低背化の要求に反することになる。また、コンタクト９４の剛性を低下させることによって弾性限界が低下すると、カードエッジの挿抜時にコンタクト９４が塑性変形したり座屈したりする可能性が高まる。そのため、低背化の要求を満たしたうえで、コンタクト９４の弾性限界を低下させることなく剛性を低下させたエッジコネクタ９０が求められている。換言すると、コンタクト９４のばね性の向上を図ったエッジコネクタ９０が求められている。
【０００８】
本発明は、ばね性の向上を図ったコンタクトを備えるエッジコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、第１のエッジコネクタとして、実装対象物に実装されると共に、接続対象物のエッジ部を挿入されるエッジコネクタであって、
前記エッジコネクタは、ハウジングと、コンタクトとを備えており、
前記ハウジングは、前記エッジ部を収容する収容部を有しており、
前記コンタクトは、第１実装部と、第１被保持部と、接点部と、第２被保持部と、第２実装部とを有しており、
前記第１実装部と前記第２実装部は、前記エッジコネクタが前記実装対象物に実装されるときに、前記実装対象物に固定されるものであり、
前記第１被保持部は、前記コンタクト上において前記第１実装部と前記接点部との間に位置しており、
前記第２被保持部は、前記コンタクト上において前記第２実装部と前記接点部との間に位置しており、
前記第１被保持部と前記第２被保持部は、前記ハウジングに保持されており、
前記接点部は、前記コンタクト上において前記第１被保持部と前記第２被保持部との間に位置しており、かつ前記収容部内に位置している
エッジコネクタを提供する。
【００１０】
また、本発明は、第２のエッジコネクタとして、第１のエッジコネクタであって、
前記コンタクトは、少なくとも一つの第１曲げ部と、少なくとも一つの第２曲げ部とを更に有しており、
前記少なくとも一つの第１曲げ部は、前記コンタクト上において前記第１被保持部と前記接点部との間に位置しており、
前記少なくとも一つの第２曲げ部は、前記コンタクト上において前記第２被保持部と前記接点部との間に位置している
エッジコネクタを提供する。
（【００１１】以降は省略されています）
