公開番号2025075800
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187225
出願日2023-10-31
発明の名称ラミネート装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 11/42 20060101AFI20250508BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】第1部材にたるみが発生することを抑制する手段を提供する。

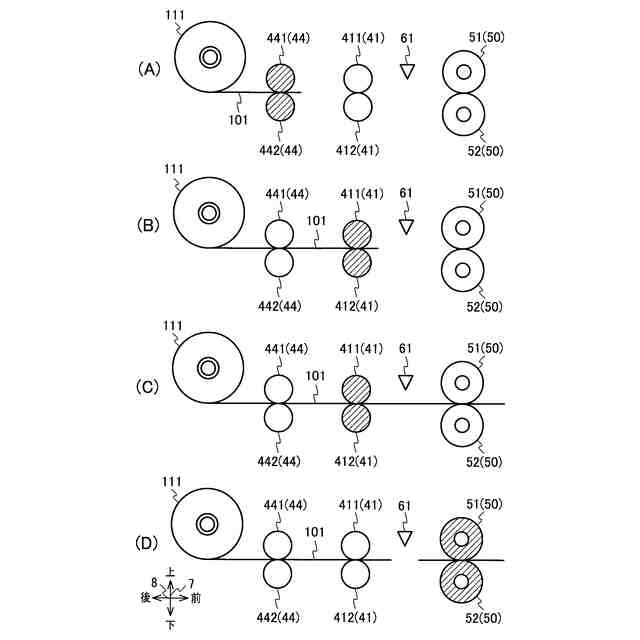

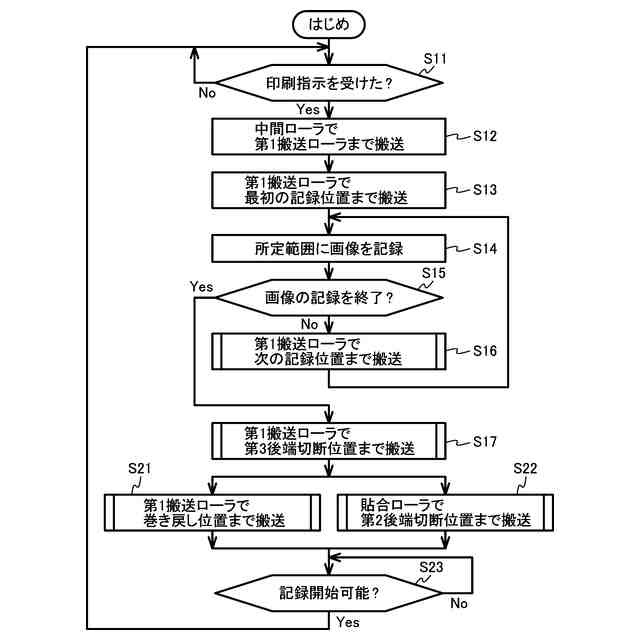

【解決手段】ラミネート装置1の制御部90は、第1部材101が第1搬送ローラ41および貼合ローラ50の両方に跨がって把持されている場合には(図9(C))、第1部材101を所定位置に停止させる第1搬送制御を第1搬送ローラ41に実行させ、貼合ローラ50には第1搬送制御の間に第1搬送ローラ41とは異なる搬送速度となる回転力を与える駆動制御を行い、第1部材101が貼合ローラ50に把持されており、当該第1部材101が第1搬送ローラ41に把持されていない場合には(図9(D))、第1部材101を所定位置に停止させる第2搬送制御を貼合ローラ50に実行させる。
【選択図】図9
特許請求の範囲【請求項１】

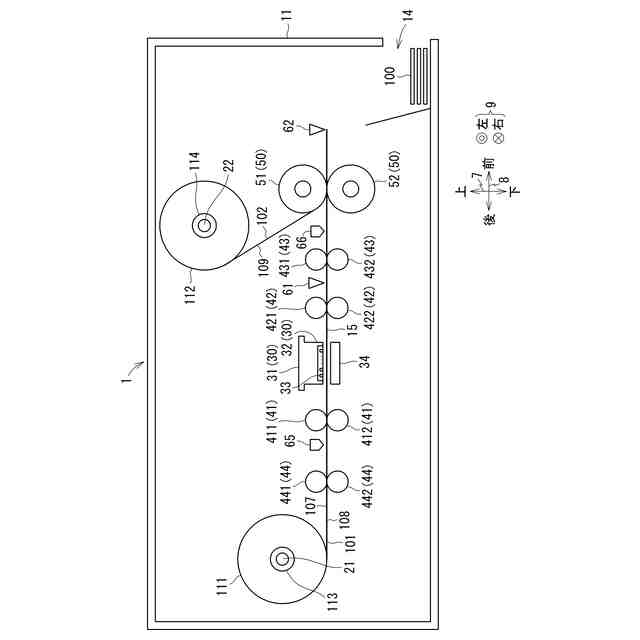

第１部材を搬送方向に搬送する搬送ローラと、
上記搬送ローラによって搬送された上記第１部材に画像を記録する記録部と、
上記記録部にて画像が記録された上記第１部材と、第２部材とを貼り合わせる貼合ローラと、
制御部と、を備え、

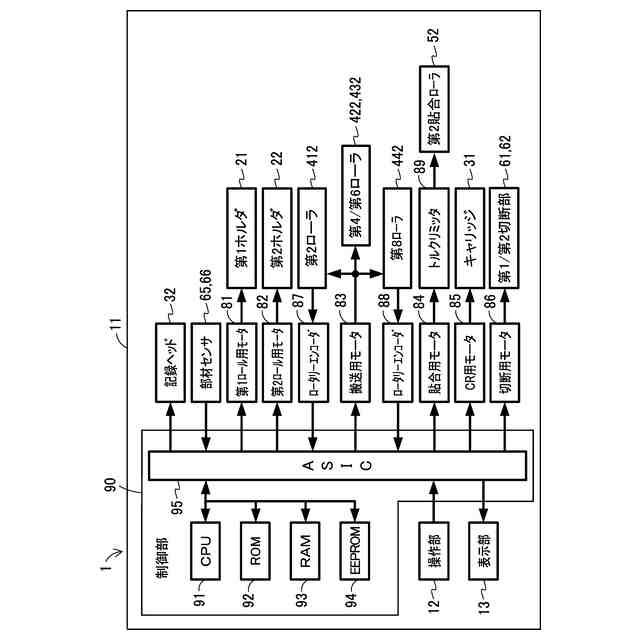

上記制御部は、

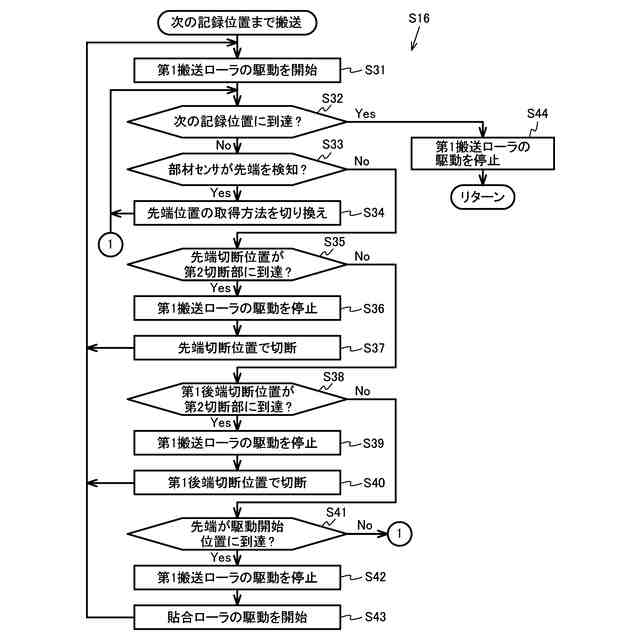

上記第１部材が上記搬送ローラおよび上記貼合ローラの両方に跨がって把持されている場合には、上記第１部材を第１停止位置に停止させる第１搬送制御を上記搬送ローラに実行させ、上記貼合ローラには上記第１搬送制御の間に上記搬送ローラとは異なる搬送速度となる回転力を与える駆動制御を行い、

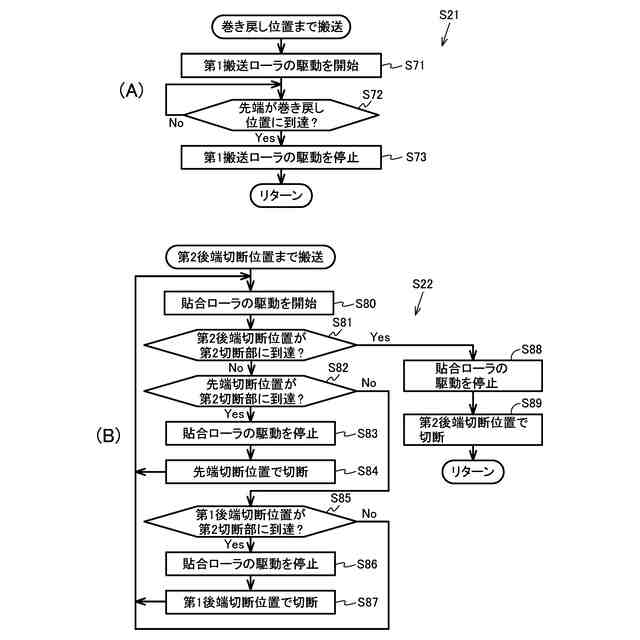

上記第１部材が上記貼合ローラに把持されており、当該第１部材が上記搬送ローラに把持されていない場合には、上記第１部材を第２停止位置に停止させる第２搬送制御を上記貼合ローラに実行させるラミネート装置。
続きを表示（約 1,700 文字）【請求項２】
上記制御部は、上記第１搬送制御において、上記第１部材の記録領域が上記記録部の記録領域に位置する上記第１停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項３】
上記搬送方向において上記搬送ローラと上記貼合ローラとの間に位置し、上記第１部材を切断する第１切断部をさらに備え、

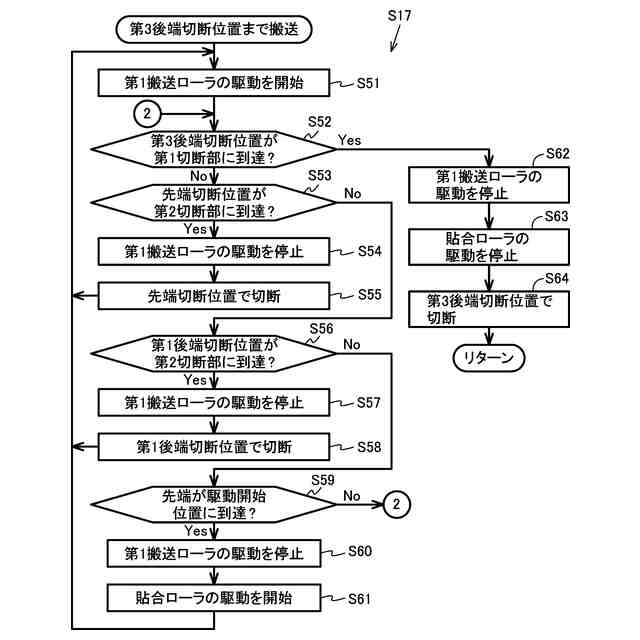

上記制御部は、上記第１搬送制御において、上記第１部材の上記搬送方向における最上流の記録範囲より上流に位置する第１切断位置が上記第１切断部の切断位置に位置する上記第１停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項４】
上記貼合ローラより上記搬送方向の下流に位置し、張り合わせ後の上記第１部材と上記第２部材とを切断する第２切断部をさらに備え、

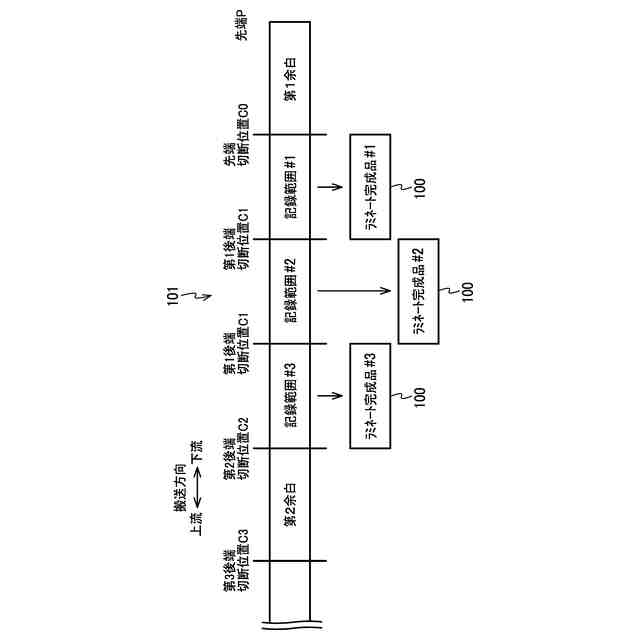

上記制御部は、上記第１搬送制御において、上記第１部材の記録範囲と当該記録範囲に上記搬送方向の下流で隣接する第１余白との間に位置する第２切断位置が上記第２切断部の切断位置に位置する上記第１停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項５】
上記貼合ローラより上記搬送方向の下流に位置し、張り合わせ後の上記第１部材と上記第２部材とを切断する第２切断部をさらに備え、
上記制御部は、上記第１搬送制御において、上記第１部材の上記搬送方向に隣接する２個の記録範囲の間に位置する第３切断位置が上記第２切断部の切断位置に位置する上記第１停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項６】
上記貼合ローラより上記搬送方向の下流に位置し、張り合わせ後の上記第１部材と上記第２部材とを切断する第２切断部をさらに備え、
上記制御部は、上記第１搬送制御において、上記第１部材の記録範囲と当該記録範囲に上記搬送方向の上流で隣接する第２余白との間に位置する第４切断位置が上記第２切断部の切断位置に位置する上記第１停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項７】
上記貼合ローラより上記搬送方向の下流に位置し、張り合わせ後の上記第１部材と上記第２部材とを切断する第２切断部をさらに備え、
上記制御部は、上記第２搬送制御において、上記第１部材の記録範囲と当該記録範囲に上記搬送方向の下流で隣接する第１余白との間に位置する第２切断位置が上記第２切断部の切断位置に位置する上記第２停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項８】
上記貼合ローラより上記搬送方向の下流に位置し、張り合わせ後の上記第１部材と上記第２部材とを切断する第２切断部をさらに備え、
上記制御部は、上記第２搬送制御において、上記第１部材の上記搬送方向に隣接する２個の記録範囲の間に位置する第３切断位置が上記第２切断部の切断位置に位置する上記第２停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項９】
上記貼合ローラより上記搬送方向の下流に位置し、張り合わせ後の上記第１部材と上記第２部材とを切断する第２切断部をさらに備え、
上記制御部は、上記第２搬送制御において、上記第１部材の記録範囲と当該記録範囲に上記搬送方向の上流で隣接する第２余白との間に位置する第４切断位置が上記第２切断部の切断位置に位置する上記第２停止位置にて上記第１部材を停止させる請求項１に記載のラミネート装置。
【請求項１０】
上記制御部は、
上記第１部材が上記搬送ローラに把持されており、当該第１部材が上記貼合ローラに把持されていない場合には、
上記第１部材の先端が貼合開始位置に到達したときに、上記貼合ローラの駆動を開始させ、
上記第１部材の先端が上記貼合開始位置に位置する第３停止位置にて上記第１部材を停止させる第３搬送制御を上記搬送ローラに実行させる請求項１に記載のラミネート装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

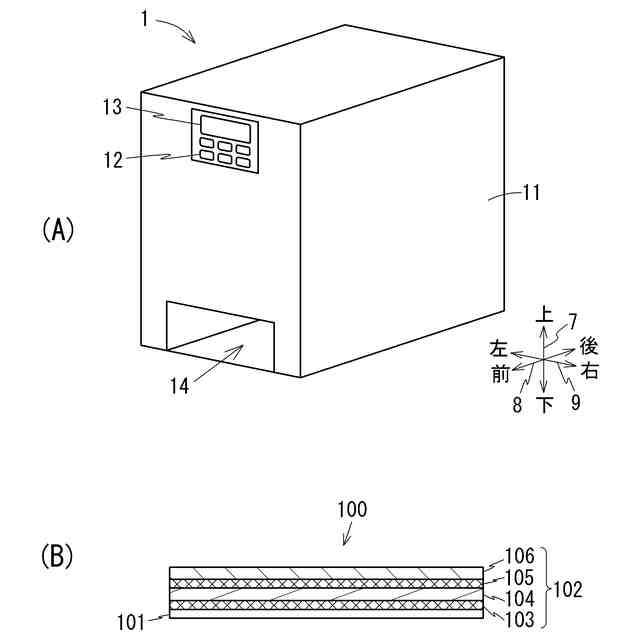

本発明は、複数の部材を貼り合わせるラミネート装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、画像が記録された第１部材と第２部材とを貼り合わせるラミネート装置が知られている。例えば、特許文献１に記載された装置では、記録媒体用ロールに巻き取られた記録媒体が取り出され、取り出された記録媒体上に印刷部で印画像が形成される。印画像が形成された記録媒体は、第１のカット部で所定の長さにカットされ、ラミネート処理部に搬送される。一方、ラミネート部材はラミネート部材用のロールから繰り出され、ラミネート処理部の一対のガイドロールで記録媒体と重ね合わされる。その後、記録媒体とラミネート部材とは、一対の加圧加熱ロールで加熱される。記録媒体は第１部材に該当し、ラミネート部材は第２部材に該当する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２１１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように、記録部で画像が記録された第１部材（記録媒体）を、所定の長さにカットした後にラミネート処理部に搬送すると、ラミネート完成品の形成に要する時間が長くなる。そこで、ラミネート装置において、記録部で第１部材に記録を行いながら、貼合ローラで２種類の部材を貼り合わせることが考えられる。
【０００５】
しかしながら、搬送ローラに把持された第１部材を貼合ローラが把持している状態で、搬送ローラを駆動させた場合、搬送ローラと貼合ローラとの間で第１部材にたるみが発生する。
【０００６】
本発明は、上記の事情に鑑みてなされたものであり、その目的は、第１部材にたるみが発生することを抑制する手段を提供することである。
【課題を解決するための手段】
【０００７】
(1) 本発明のラミネート装置は、第１部材を搬送方向に搬送する搬送ローラと、上記搬送ローラによって搬送された上記第１部材に画像を記録する記録部と、上記記録部にて画像が記録された上記第１部材と、第２部材とを貼り合わせる貼合ローラと、制御部と、を備えている。上記制御部は、上記第１部材が上記搬送ローラおよび上記貼合ローラの両方に跨がって把持されている場合には、上記第１部材を第１停止位置に停止させる第１搬送制御を上記搬送ローラに実行させ、上記貼合ローラには上記第１搬送制御の間に上記搬送ローラとは異なる搬送速度となる回転力を与える駆動制御を行い、上記第１部材が上記貼合ローラに把持されており、当該第１部材が上記搬送ローラに把持されていない場合には、上記第１部材を第２停止位置に停止させる第２搬送制御を上記貼合ローラに実行させる。
【０００８】
上記のラミネート装置によれば、第１搬送ローラに把持された第１部材を貼合ローラが把持している場合に、第１部材を第１停止位置に停止させる第１搬送制御を第１搬送ローラに実行させることにより、第１部材にたるみが発生することを抑制できる。
【０００９】
(2) 好ましくは、上記制御部は、上記第１搬送制御において、上記第１部材の記録領域が上記記録部の記録領域に位置する上記第１停止位置にて上記第１部材を停止させてもよい。
【００１０】
(3) 好ましくは、上記ラミネート装置は、上記搬送方向において上記搬送ローラと上記貼合ローラとの間に位置し、上記第１部材を切断する第１切断部をさらに備え、上記制御部は、上記第１搬送制御において、上記第１部材の上記搬送方向における最上流の記録範囲より上流に位置する第１切断位置が上記第１切断部の切断位置に位置する上記第１停止位置にて上記第１部材を停止させてもよい。
（【００１１】以降は省略されています）
