公開番号2025079151
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191640
出願日2023-11-09
発明の名称ワイヤハーネス
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H02G 3/04 20060101AFI20250514BHJP(電力の発電,変換,配電)
要約【課題】電線からコネクタに伝達される振動を抑制することができるワイヤハーネスを提供することを目的とする。
【解決手段】ワイヤハーネスWHは、電線Wと、電線Wの端末に設けられるコネクタ1と、を備え、電線Wは、コネクタ1の嵌合方向Zに沿って延在する第1部分W11と、第1部分W11と交差する第2部分W12と、第1部分W11と第2部分W12とを接続する屈曲部分W13と、を有し、屈曲部分W13は、少なくとも屈曲内側部W13aにおける絶縁被覆W2に、凹状に形成された第1凹部5を有する。
【選択図】図4

特許請求の範囲【請求項１】
導電性を有する線状の導体部と、前記導体部の外側を覆う絶縁性を有する絶縁被覆と、を含んで構成される電線と、
前記電線の端末に設けられるコネクタと、を備え、
前記電線は、前記コネクタの嵌合方向に沿って延在する第１部分と、前記第１部分と交差する第２部分と、前記第１部分と前記第２部分とを接続する屈曲部分と、を有し、
前記屈曲部分は、少なくとも屈曲内側部における前記絶縁被覆に、凹状に形成された第１凹部を有する、
ワイヤハーネス。
続きを表示（約 300 文字）【請求項２】
前記第１凹部は、前記絶縁被覆の被覆厚に対して１／２以下の深さを有した溝形状に形成される、
請求項１に記載のワイヤハーネス。
【請求項３】
前記第１凹部は、前記屈曲部分の全周に渡って設けられる、
請求項１または２に記載のワイヤハーネス。
【請求項４】
前記第１凹部は、前記絶縁被覆の径方向内方に向けて縮径する絞り形状に形成される、
請求項１に記載のワイヤハーネス。
【請求項５】
前記第２部分は、当該第２部分における前記絶縁被覆に、凹状に形成された第２凹部を有する、
請求項１または２に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来のワイヤハーネスに関する技術として、例えば、特許文献１には、導電性を有する線状の導体部と、当該導体部の外側を覆う絶縁性を有する絶縁被覆と、を含んで構成される電線と、電線の端末に設けられるコネクタと、を備えたワイヤハーネスが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１００１０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した特許文献１に記載のワイヤハーネスでは、例えば、電線からコネクタに伝達される振動抑制の点で更なる改善の余地がある。
【０００５】
本発明は、上記の事情に鑑みてなされたものであって、電線からコネクタに伝達される振動を抑制することができるワイヤハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るワイヤハーネスは、導電性を有する線状の導体部と、前記導体部の外側を覆う絶縁性を有する絶縁被覆と、を含んで構成される電線と、前記電線の端末に設けられるコネクタと、を備え、前記電線は、前記コネクタの嵌合方向に沿って延在する第１部分と、前記第１部分と交差する第２部分と、前記第１部分と前記第２部分とを接続する屈曲部分と、を有し、前記屈曲部分は、少なくとも屈曲内側部における前記絶縁被覆に、凹状に形成された第１凹部を有する。
【発明の効果】
【０００７】
本発明に係るワイヤハーネスでは、電線の屈曲部分は、少なくとも屈曲内側部における絶縁被覆に、凹状に形成された第１凹部を有する。この構成により、ワイヤハーネスは、例えば、第１凹部によって屈曲部分が屈曲しやすくなり、ひいては電線の反力を低減することができる。この結果、ワイヤハーネスは、電線からコネクタに伝達される振動を抑制することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

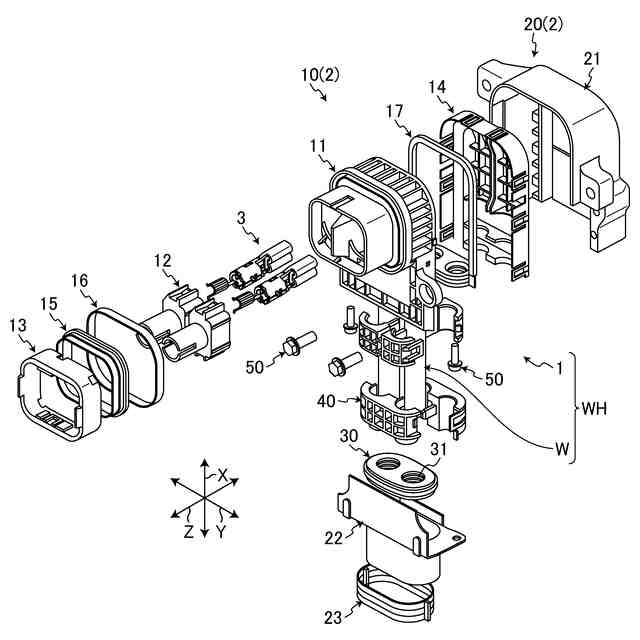

図１は、実施形態に係るワイヤハーネスに適用されるコネクタの例示的な分解斜視図である。

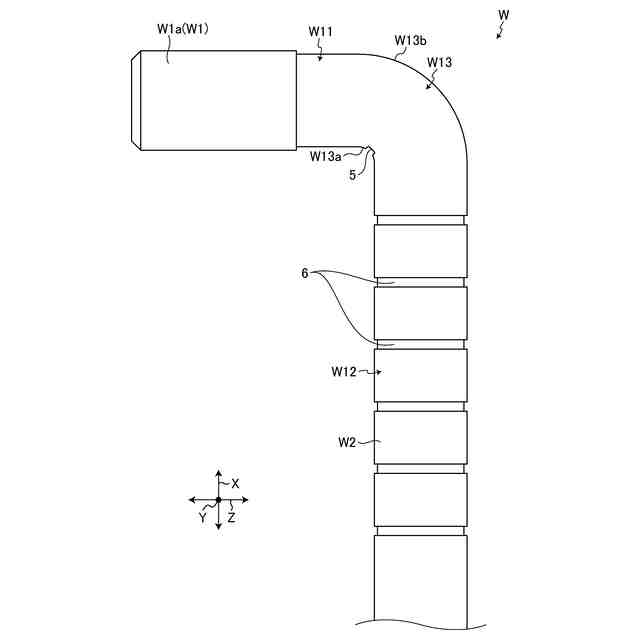

図２は、実施形態に係るワイヤハーネスに適用される電線の例示的な平面図である。

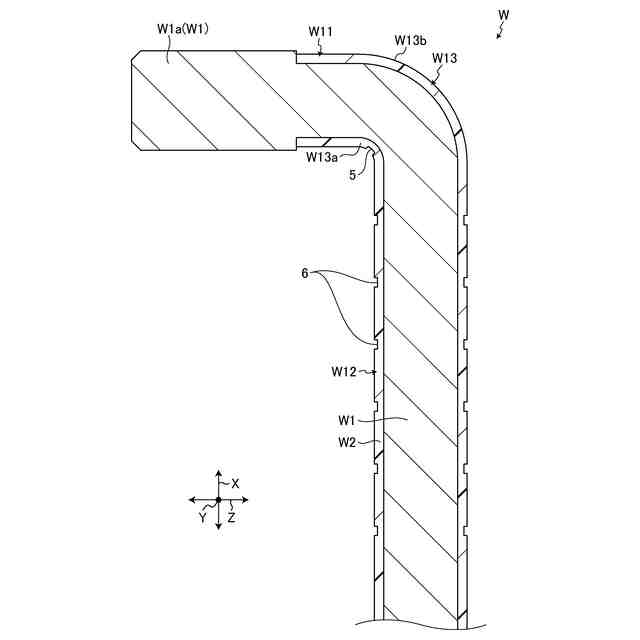

図３は、図２の電線の例示的な断面図である。

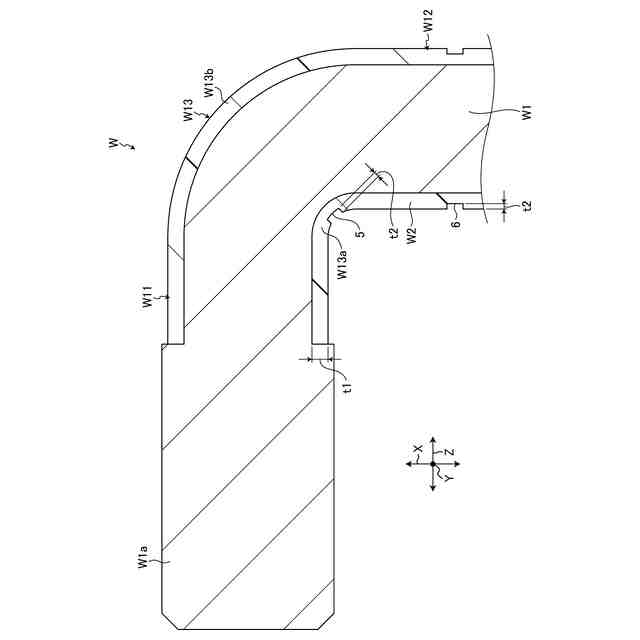

図４は、図３の電線における屈曲部分の近傍の拡大図である。

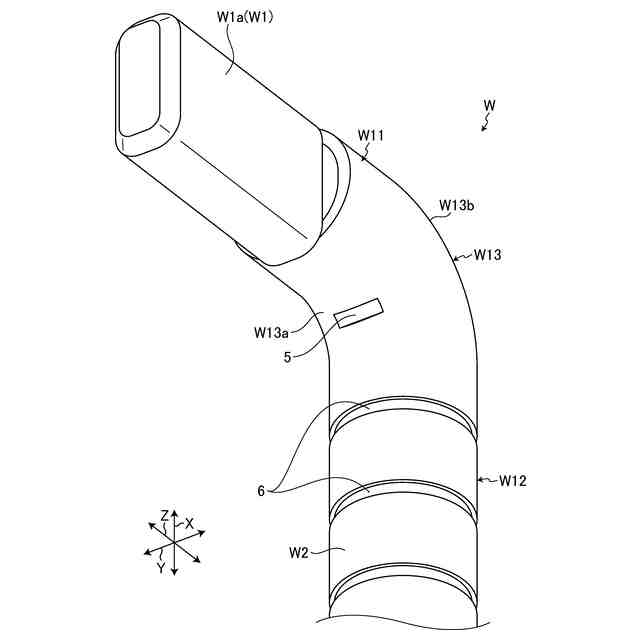

図５は、実施形態に係るワイヤハーネスに適用される電線の例示的な斜視図である。

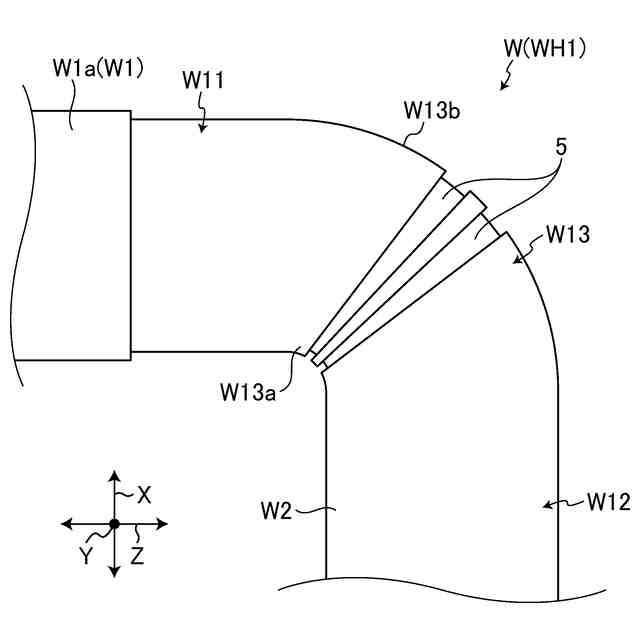

図６は、第１変形例に係るワイヤハーネスに適用される電線の屈曲部分の近傍の例示的な平面図である。

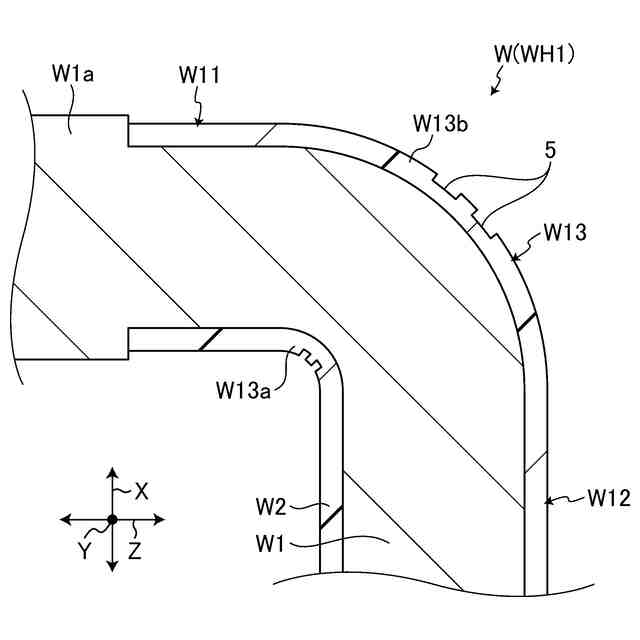

図７は、図６の電線の例示的な断面図である。

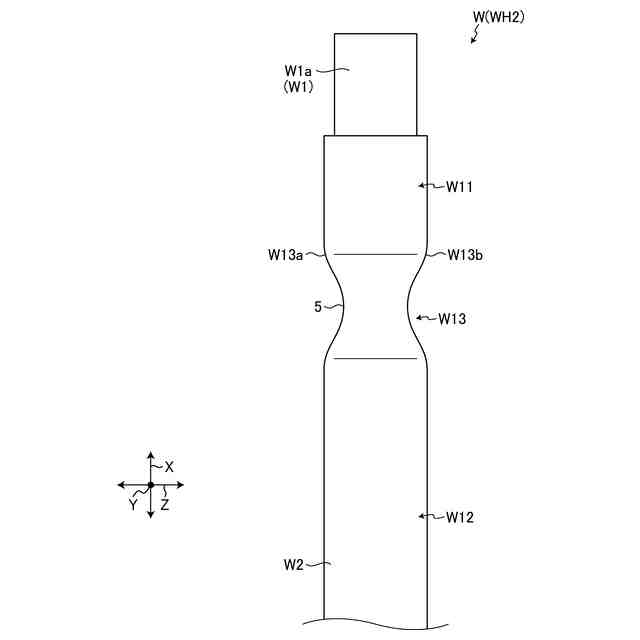

図８は、第２変形例に係るワイヤハーネスに適用される電線の例示的な平面図であって、屈曲部分が屈曲する前の状態を示した図である。

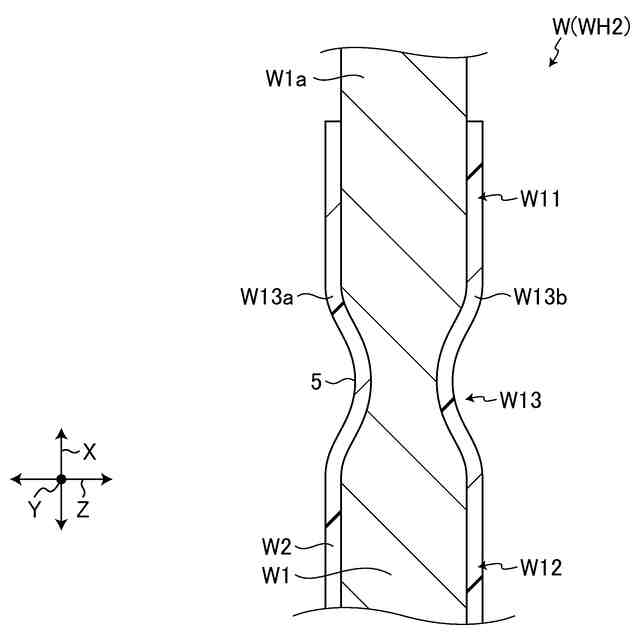

図９は、図８の電線の例示的な断面図である。
図１０は、第２変形例に係るワイヤハーネスに適用される電線の例示的な平面図であって、屈曲部分が屈曲した後の状態を示した図である。
【発明を実施するための形態】
【０００９】
以下、本発明に係る実施形態および変形例を図面に基づいて詳細に説明する。なお、下記実施形態および変形例によりこの発明が限定されるものではない。また、下記実施形態および変形例における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
また、以下に開示される実施形態および変形例には、同様の構成要素が含まれる。よって、以下では、それら同様の構成要素には共通の符号が付与されるとともに、重複する説明が省略される。なお、本明細書では、序数は、部品や、部材、部位、位置、方向等を区別するためだけに用いられており、順番や優先度を示すものではない。
（【００１１】以降は省略されています）
