特許ウォッチ

公開番号2025083765
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197343
出願日2023-11-21
発明の名称分割ガスケット
出願人NOK株式会社
代理人弁理士法人秀和特許事務所
主分類F16J 15/12 20060101AFI20250526BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】溶接が不要で、かつ液状ガスケットも不要な分割ガスケットを提供する。

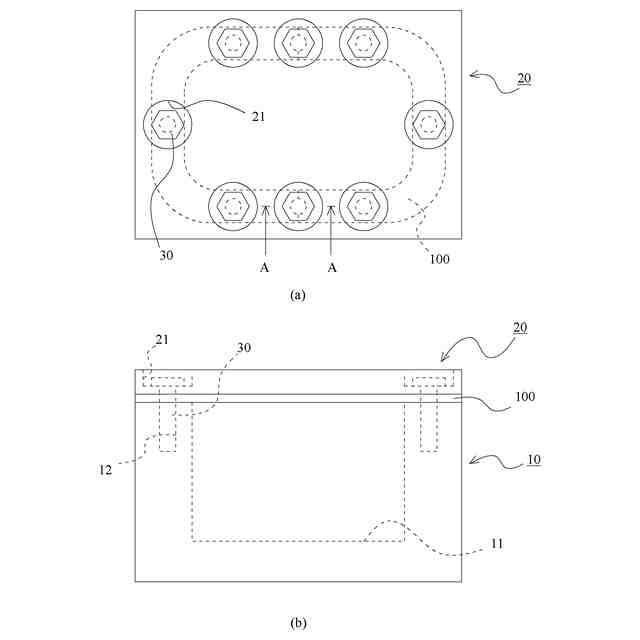

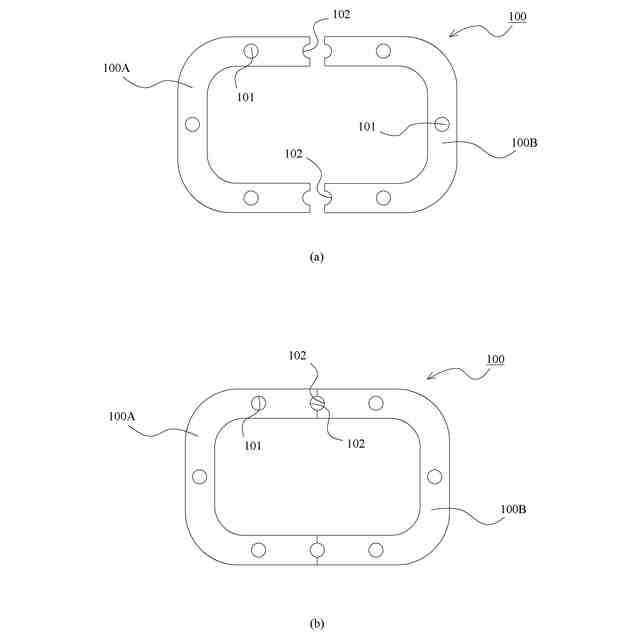

【解決手段】分割片(第1分割片100Aと第2分割片100B)の両端には、2部材(ケース10と蓋20)を固定するボルトの軸部が挿通する孔を形成するための切り欠き102がそれぞれ設けられると共に、前記2部材が前記ボルトにより固定されることによって分割片に生ずる圧縮ひずみにより、隣り合う分割片において分割片の端面のうち切り欠き102の両側の部分同士が接触することを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも板状の金属製のガスケット本体をそれぞれ有する複数の分割片を備え、隣り合う前記分割片の両端の端面同士が接触した状態で２部材間に配されることで、前記２部材の端面間の隙間を封止する分割ガスケットであって、
前記分割片の両端には、前記２部材を固定するボルトの軸部が挿通する孔を形成するための切り欠きがそれぞれ設けられると共に、
前記２部材が前記ボルトにより固定されることによって前記分割片に生ずる圧縮ひずみにより、隣り合う前記分割片において前記分割片の端面のうち前記切り欠きの両側の部分同士が接触することを特徴とする分割ガスケット。
続きを表示（約 310 文字）【請求項２】
前記分割片の両端には、外力を受けていない状態では前記２部材のうちのいずれかの部材に向かって湾曲し、前記２部材により圧縮されることで変形して平板状となる湾曲部が、少なくとも前記分割片同士が接触する部分にそれぞれ設けられていることを特徴とする請求項１に記載の分割ガスケット。
【請求項３】
前記分割片の両端に設けられる前記湾曲部は、いずれも前記２部材のうちの一方の部材に向かって湾曲していることを特徴とする請求項２に記載の分割ガスケット。
【請求項４】
前記湾曲部は、前記分割片の端部全体に亘って設けられていることを特徴とする請求項２または３に記載の分割ガスケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分割ガスケットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、複数のボルトにより固定される２部材の端面間の隙間を封止するガスケットとして、金属製のガスケット本体を備えるガスケットが知られている。このようなガスケットは、金属板を有する素材に対して打ち抜き加工を施すことにより得られる。通常、ガスケットは環状であるため、素材からガスケットを打ち抜いた際の内側の部分は廃材となる。そのため、特に、大型のガスケットの場合には大量の廃材が発生してしまう。この対策として、複数の分割片を用い、各分割片の両端をそれぞれ固定することで、環状のガスケットを製造する技術が知られている。各分割片の両端を溶接により固定する方法の場合には溶接部に凹凸が生じてしまい、分割片の端部を重ね合わせて接着する方法の場合には多層構造になってしまう。そこで、本願の出願人は液状ガスケットにより隣り合う分割片の端面同士を接着する技術を提案している（特許文献１参照）。
【０００３】
特許文献１に開示された技術によれば、安定的な密封性が得られる。しかしながら、液状ガスケットの保管等の管理が必要となり、また、液状ガスケットを塗布する工程が必要であるため、コストが高くなってしまう。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－７６４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、溶接が不要で、かつ液状ガスケットも不要な分割ガスケットを提供する。
【課題を解決するための手段】
【０００６】
本発明は、上記課題を解決するために以下の手段を採用した。
【０００７】
すなわち、本発明の分割ガスケットは、
少なくとも板状の金属製のガスケット本体をそれぞれ有する複数の分割片を備え、隣り合う前記分割片の両端の端面同士が接触した状態で２部材間に配されることで、前記２部材の端面間の隙間を封止する分割ガスケットであって、
前記分割片の両端には、前記２部材を固定するボルトの軸部が挿通する孔を形成するための切り欠きがそれぞれ設けられると共に、

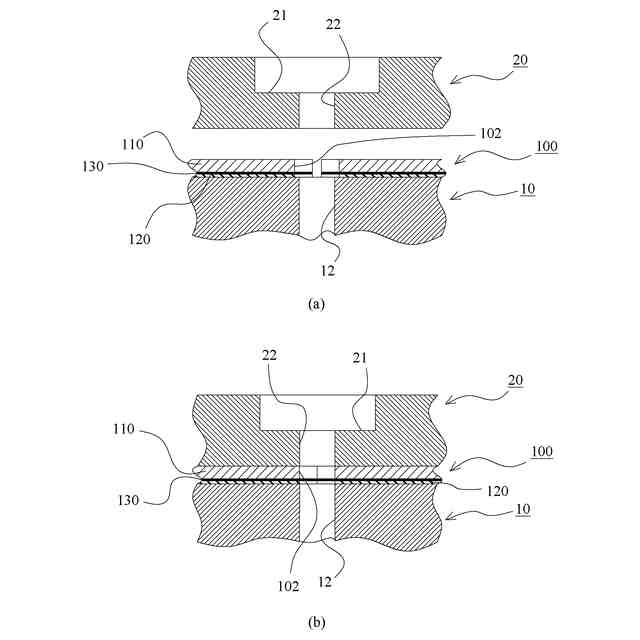

前記２部材が前記ボルトにより固定されることによって前記分割片に生ずる圧縮ひずみにより、隣り合う前記分割片において前記分割片の端面のうち前記切り欠きの両側の部分同士が接触することを特徴とする。
【０００８】
本発明によれば、分割片の圧縮ひずみによって、隣り合う分割片の端面同士が接触するため、分割片の端面同士を接触させるために、溶接する必要がなく、液状シールなどで接着する必要もない。また、分割片の両端には、２部材を固定するボルトの軸部が挿通する孔を形成するための切り欠きがそれぞれ設けられる構成が採用されているため、ボルトによって２部材が締結された際には、分割片の両端は強固に固定される。これにより、隣り合う分割片同士は位置決めされた状態で強固に固定される。また、分割片の端面付近において圧縮ひずみをより確実に生じさせることができる。
【０００９】

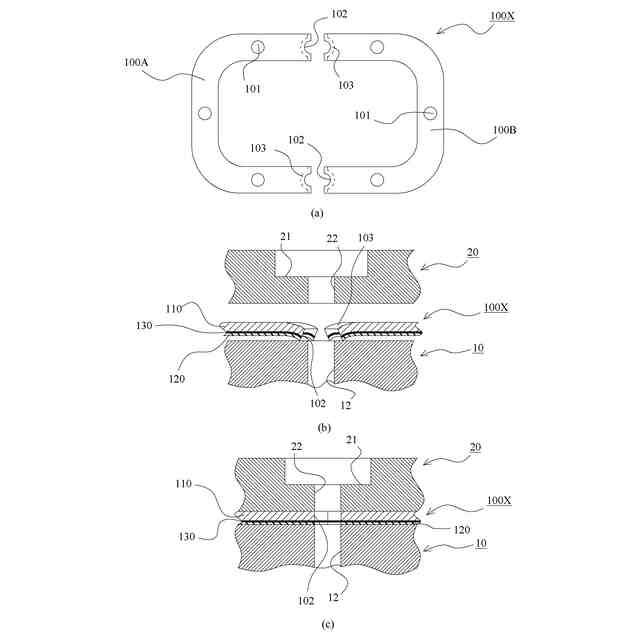

前記分割片の両端には、外力を受けていない状態では前記２部材のうちのいずれかの部材に向かって湾曲し、前記２部材により圧縮されることで変形して平板状となる湾曲部が、少なくとも前記分割片同士が接触する部分にそれぞれ設けられているとよい。
【００１０】
このような構成を採用すれば、２部材のうちの一方に分割片を設置した状態では、隣り合う分割片の端面同士の隙間が十分確保される。そのため、複数の分割片を設置する作業が容易である。その一方で、分割片が２部材により圧縮されると湾曲部が変形して平板状になるため、圧縮ひずみの量を少なく設定しても、隣り合う分割片の端面同士をより確実に接触させることができる。
（【００１１】以降は省略されています）
