公開番号2025085947
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199668
出願日2023-11-27
発明の名称切削ブレードのドレス方法
出願人株式会社ディスコ
代理人弁理士法人酒井国際特許事務所
主分類B24B 53/00 20060101AFI20250530BHJP(研削;研磨)
要約【課題】ドレッサーボードに発生する反りを低減できる切削ブレードのドレス方法を提供する事。
【解決手段】切削ブレードのドレス方法は、ドレステーブルと、回転可能なスピンドルの先端に装着された切削ブレードを有する切削ユニットと、スピンドルとドレステーブルとを相対移動させる移動ユニットと、を備える切削装置において、切削ブレードをドレステーブルに保持されたドレッサーボードに所定深さ切り込ませた状態で、ドレステーブルと切削ブレードとを相対的に移動させるドレスステップ1001と、を備え、ドレスステップ1001は、ドレッサーボードを複数の大領域に区画した場合に、大領域で実施されるドレスステップ1001の回数が所定値以内の差になるように、ドレステーブルを切削ブレードに対して所定位置に位置づけた状態で実施される。

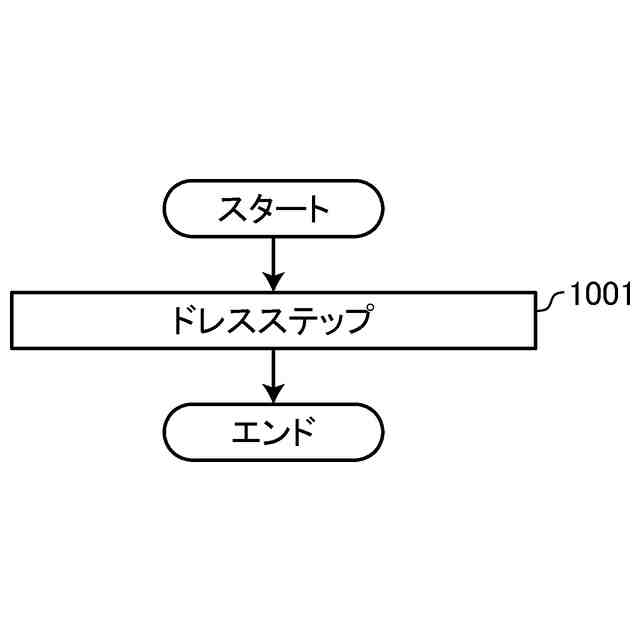

【選択図】図1
特許請求の範囲【請求項１】
切削ブレードのドレス方法であって、

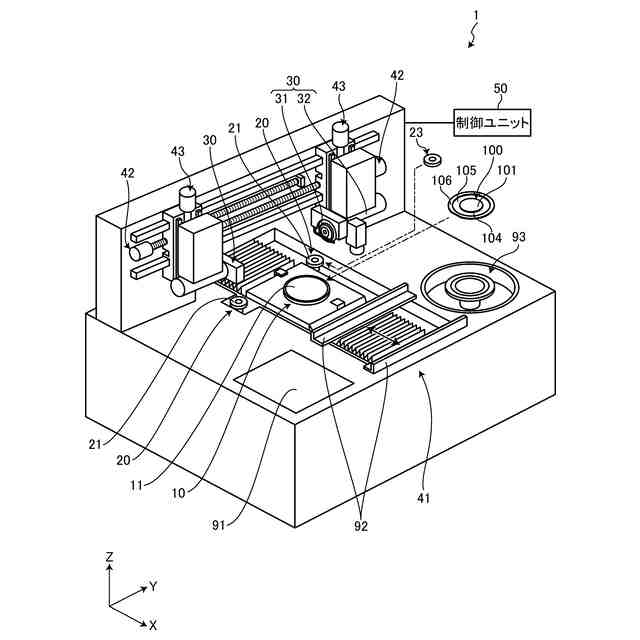

ドレステーブルと、回転可能なスピンドルの先端に装着された切削ブレードを有する切削ユニットと、該スピンドルと該ドレステーブルとを相対移動させる移動ユニットと、を備える切削装置において、
該切削ブレードを該ドレステーブルに保持されたドレッサーボードに所定深さ切り込ませた状態で、該ドレステーブルと該切削ブレードとを相対的に移動させるドレスステップと、を備え、
該ドレスステップは、該ドレッサーボードを複数の大領域に区画した場合に、該大領域で実施される該ドレスステップの回数が所定値以内の差になるように、該ドレステーブルを該切削ブレードに対して所定位置に位置づけた状態で実施される
切削ブレードのドレス方法。
続きを表示（約 400 文字）【請求項２】

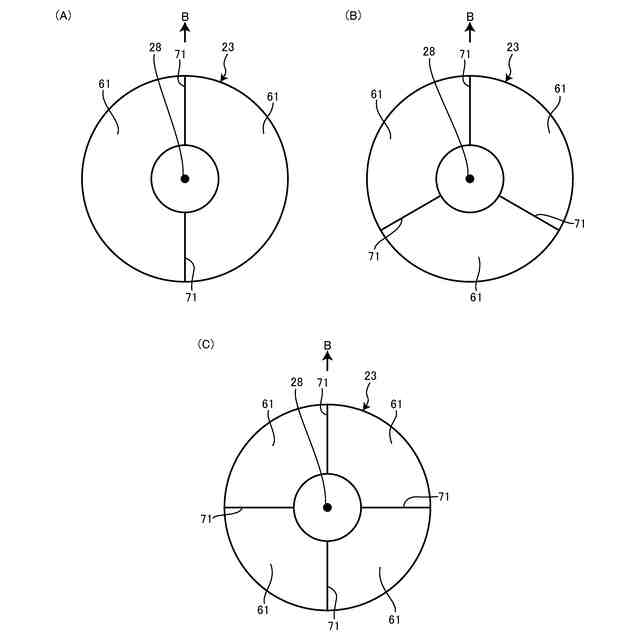

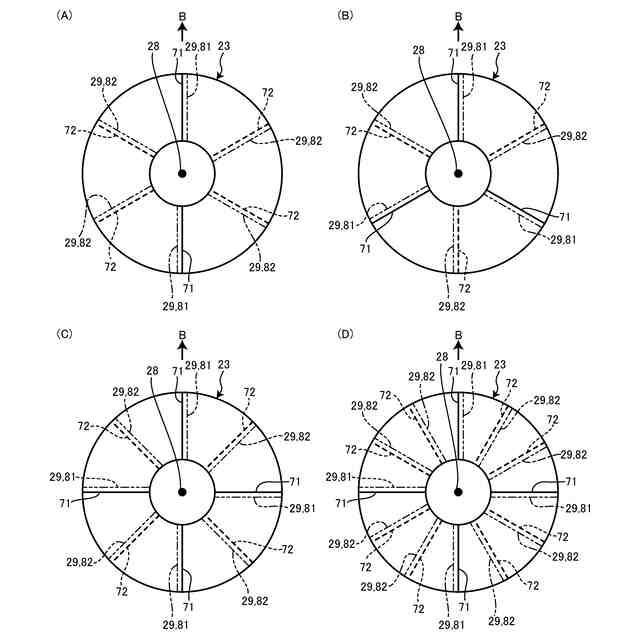

該ドレスステップは、該ドレッサーボードを該大領域に区画する大領域切削溝を形成した後に、該大領域をさらに小領域に分ける小領域切削溝を形成する
請求項１に記載の切削ブレードのドレス方法。
【請求項３】

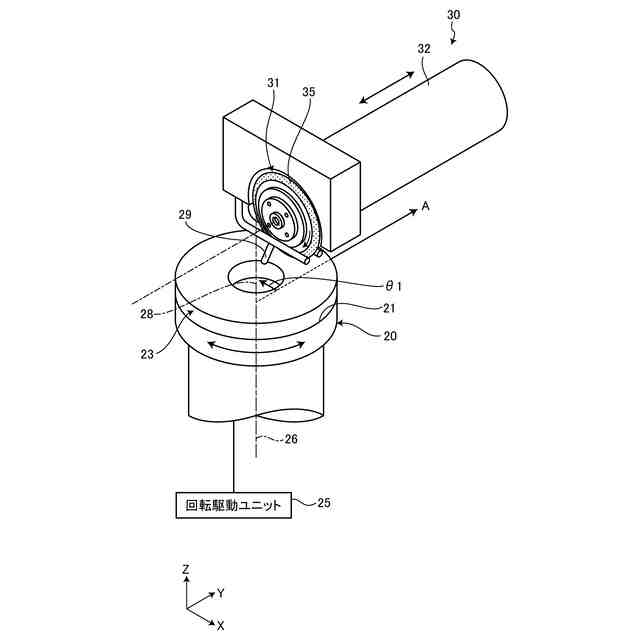

該ドレステーブルは、保持面の中心軸周りに回転可能であり、
該移動ユニットは、該スピンドルと該ドレステーブルとを該スピンドルの回転軸方向となるＹ方向に相対移動させ、
該ドレスステップは、該ドレステーブルを回転させて所定角度に位置づけた状態で実施される請求項１または２に記載の切削ブレードのドレス方法。
【請求項４】
該ドレスステップは、直前に該ドレスステップを実施した該ドレステーブルの角度から該ドレステーブルを１８０度回転させた角度に位置づけた状態で実施する事を特徴とする請求項３に記載の切削ブレードのドレス方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切削ブレードのドレス方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

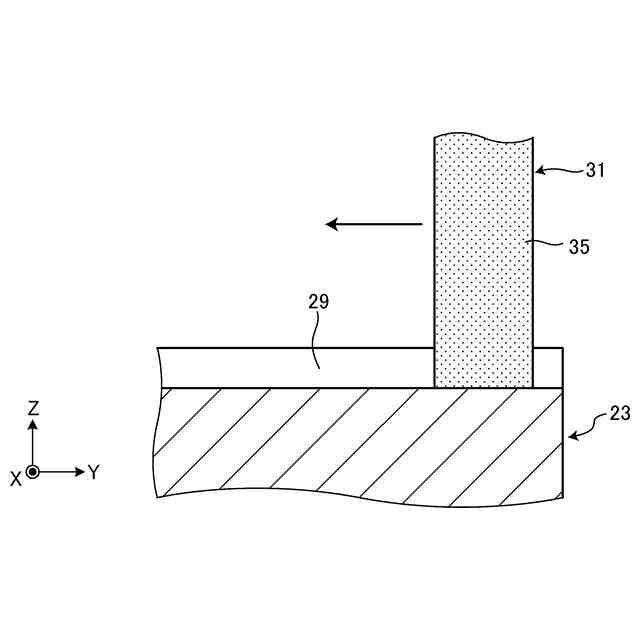

回転可能なスピンドルの先端に装着された切削ブレードをドレッサーボードに切り込みながら切削ブレードとドレッサーボードとを相対的に移動させることで、切削ブレードでドレッサーボードを切削して、切削ブレードの先端形状を整える切削ブレードのドレス方法が知られている（例えば、特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－０８２０２１号公報
特開２０１４－０６９２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、ドレッサーボードを保持するドレステーブルを所定位置に位置づけて切削ブレードをドレスした後、再び切削ブレードをドレスするタイミングがくると、直前のドレス動作で切削した領域と隣接する領域に切削ブレードが切り込むようドレッサーテーブルを位置づけた状態で、切削ブレードのドレスを行っていた。これにより、ドレッサーボードが切削されて薄化される領域が固まって形成されるため、反りが発生して、ドレッサーテーブルで保持できなくなるという問題が発生してしまっていた。
【０００５】
本発明は、かかる問題点に鑑みてなされたものであり、その目的は、ドレッサーボードに発生する反りを低減できる切削ブレードのドレス方法を提供する事である。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明の切削ブレードのドレス方法は、切削ブレードのドレス方法であって、ドレステーブルと、回転可能なスピンドルの先端に装着された切削ブレードを有する切削ユニットと、該スピンドルと該ドレステーブルとを相対移動させる移動ユニットと、を備える切削装置において、該切削ブレードを該ドレステーブルに保持されたドレッサーボードに所定深さ切り込ませた状態で、該ドレステーブルと該切削ブレードとを相対的に移動させるドレスステップと、を備え、該ドレスステップは、該ドレッサーボードを複数の大領域に区画した場合に、該大領域で実施される該ドレスステップの回数が所定値以内の差になるように、該ドレステーブルを該切削ブレードに対して所定位置に位置づけた状態で実施されるものである。
【０００７】

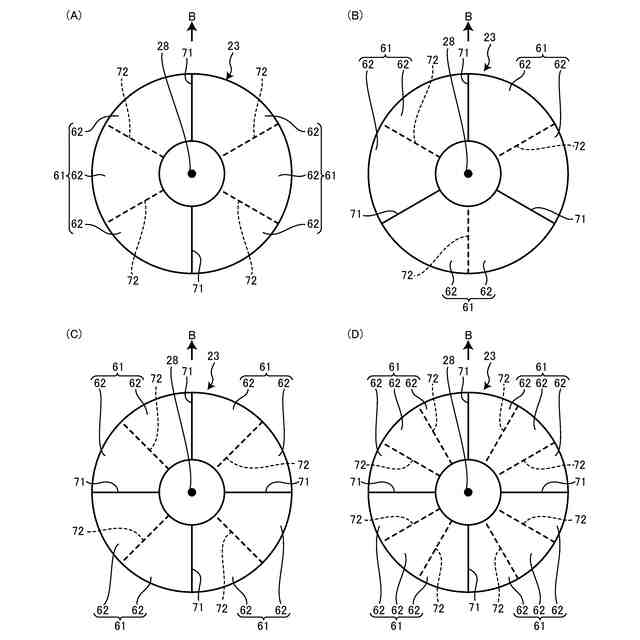

該ドレスステップは、該ドレッサーボードを該大領域に区画する大領域切削溝を形成した後に、該大領域をさらに小領域に分ける小領域切削溝を形成してもよい。
【０００８】

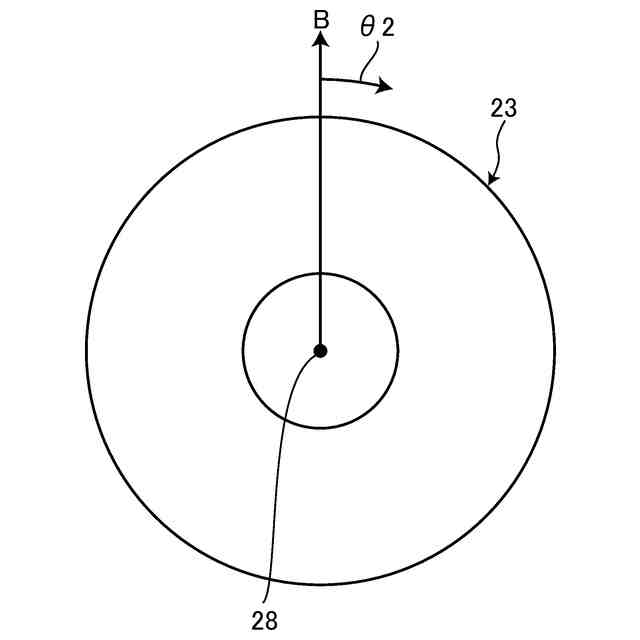

該ドレステーブルは、保持面の中心軸周りに回転可能であり、該移動ユニットは、該スピンドルと該ドレステーブルとを該スピンドルの回転軸方向となるＹ方向に相対移動させ、該ドレスステップは、該ドレステーブルを回転させて所定角度に位置づけた状態で実施されてもよい。
【０００９】
該ドレスステップは、直前に該ドレスステップを実施した該ドレステーブルの角度から該ドレステーブルを１８０度回転させた角度に位置づけた状態で実施してもよい。
【発明の効果】
【００１０】

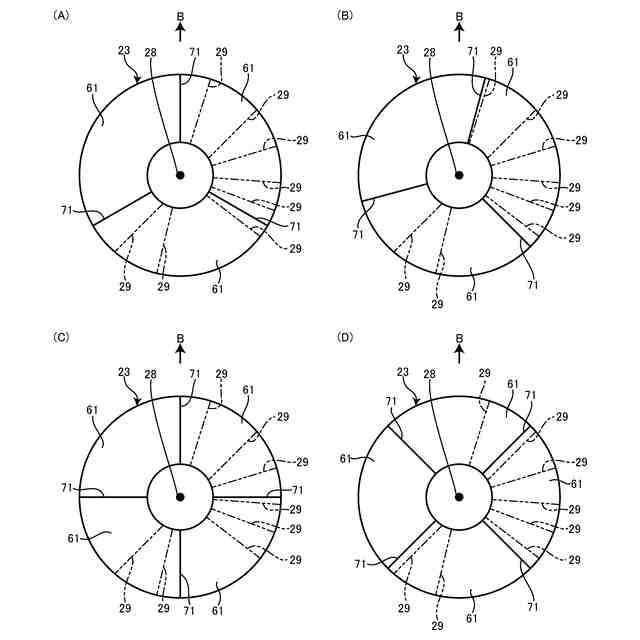

本願発明は、ドレッサーボードの各大領域において切削溝を形成するドレスステップの実施回数の差が所定値以下になる位置に次のドレスステップを実施することで、ドレッサーボードにおいて切削溝が形成されて薄化される領域が分散されるので、ドレッサーボードに発生する反りが増加してしまう恐れを抑制して、ドレッサーボードに発生する反りを低減できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
