発明の名称研磨用治具および研磨装置
出願人住友金属鉱山株式会社
代理人個人,個人
主分類B24B 37/30 20120101AFI20250428BHJP(研削;研磨)
要約【課題】被加工物の研磨状態のばらつきを安定して防止できる研磨用治具およびかかる研磨用治具を備えた研磨装置を提供する。

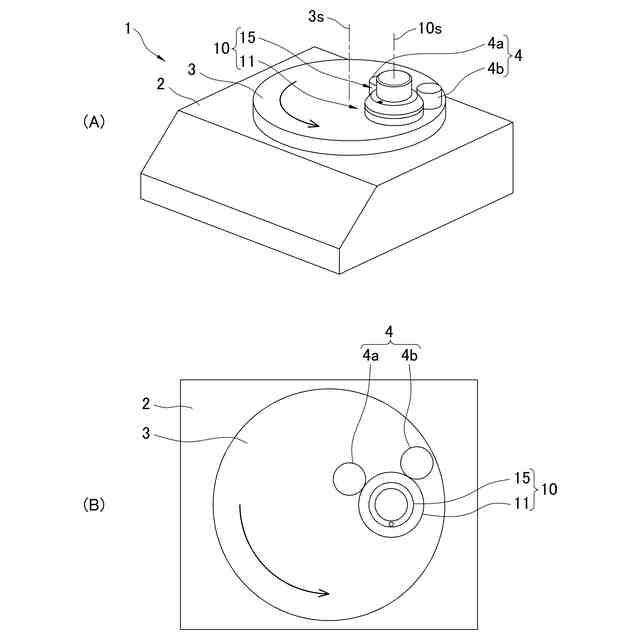

【解決手段】回転する定盤3を備えた研磨装置1によって被研磨対象Mを研磨する際に使用される研磨用治具10であって、研磨用治具10は、被研磨対象Mが取り付けられる断面円形の保持部11材と、保持部材11に対して着脱可能に取り付けられる断面円形のウエイト部材15と、を備えており、保持部材11は、被研磨対象保持面12aを有する本体部12と、本体部12の上面12bに設けられる凸部13と、を有しており、ウエイト部材15は、下面に保持部材11の凸部13を収容する凹部15hが形成されており、ウエイト部材15の凹部15hは、本体部12の凸部13を収容した状態において本体部12の上面12bがウエイト部材15と接触しない大きさに形成されている。
【選択図】図1

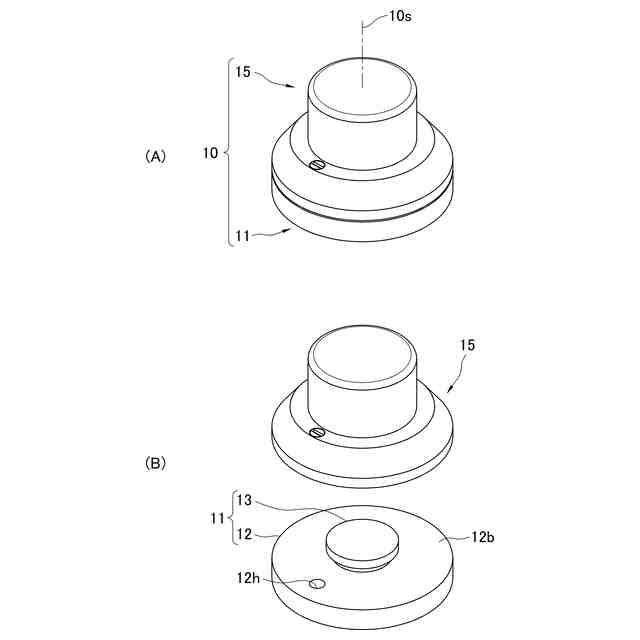

特許請求の範囲【請求項１】
回転する定盤を備えた研磨装置によって被研磨対象を研磨する際に使用される研磨用治具であって、
該研磨用治具は、
被研磨対象が取り付けられる断面円形の保持部材と、
該保持部材に対して着脱可能に取り付けられる断面円形のウエイト部材と、を備えており、
前記保持部材は、
下面に被研磨対象が取り付けられる被研磨対象保持面を有する本体部と、
該本体部の上面に設けられる、上面が該本体部の中心軸と直交する平坦面に形成された、該本体部の中心軸と同軸の断面円形の凸部と、を有しており、
前記ウエイト部材は、
下面に該下面から凹み、内底面が該ウエイト部材の中心軸と直交する平坦面に形成された、前記保持部材の凸部を収容する、該ウエイト部材の中心軸と同軸の円筒状の凹部が形成されており、

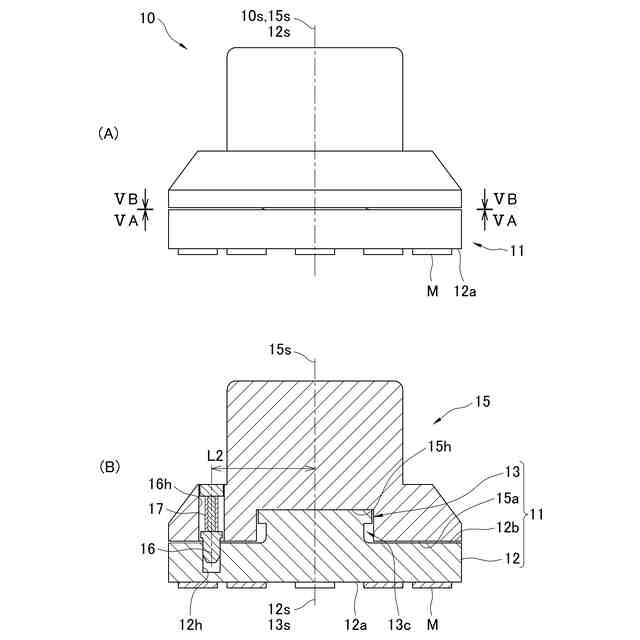

前記ウエイト部材の凹部は、
前記本体部の凸部を収容した状態において前記本体部の上面が前記ウエイト部材と接触しない大きさに形成されている
ことを特徴とする研磨用治具。

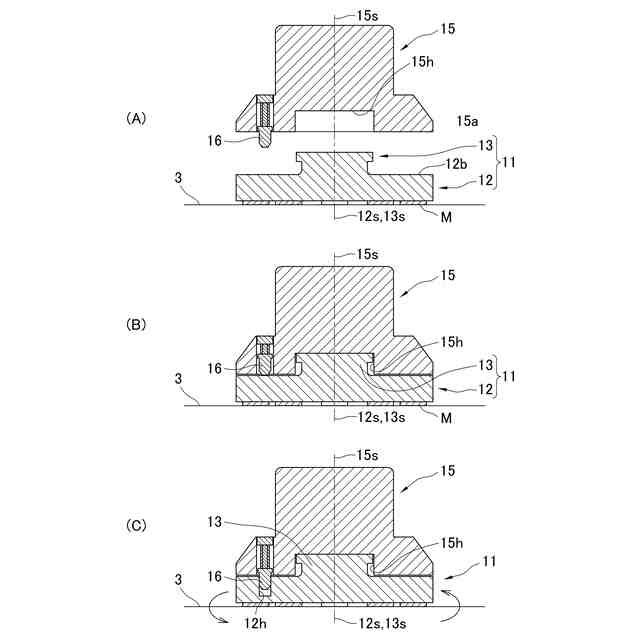

続きを表示（約 1,500 文字）【請求項２】
前記ウエイト部材は、
その下面から出没可能な突起部材を備えており、
前記保持部材の本体部は、
その上面に、前記ウエイト部材の下面から突出した状態の前記突起部材を収納できる突起部材嵌合孔が形成されており、
該突起部材嵌合孔は、
該突起部材嵌合孔の中心軸から前記本体部の中心軸までの距離が、前記ウエイト部材の中心軸から前記突起部材の中心軸までの距離と同じになるように形成されている
ことを特徴とする請求項１記載の研磨用治具。

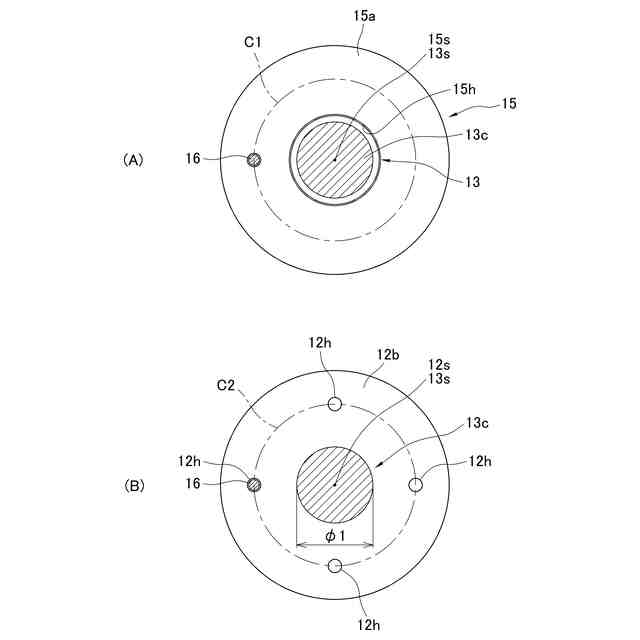

【請求項３】
前記保持部材の本体部の上面には、
該本体部の中心軸に中心を有する同心円上に複数の前記突起部材嵌合孔が形成されている
ことを特徴とする請求項２記載の研磨用治具。
【請求項４】
前記保持部材の凸部は、
その上面と前記保持部材の本体部の上面との間に、該保持部材の本体部の中心軸と同軸かつ該凸部の上面の直径よりも直径が短い断面円形の絞り部を有している
ことを特徴とする請求項１記載の研磨用治具。

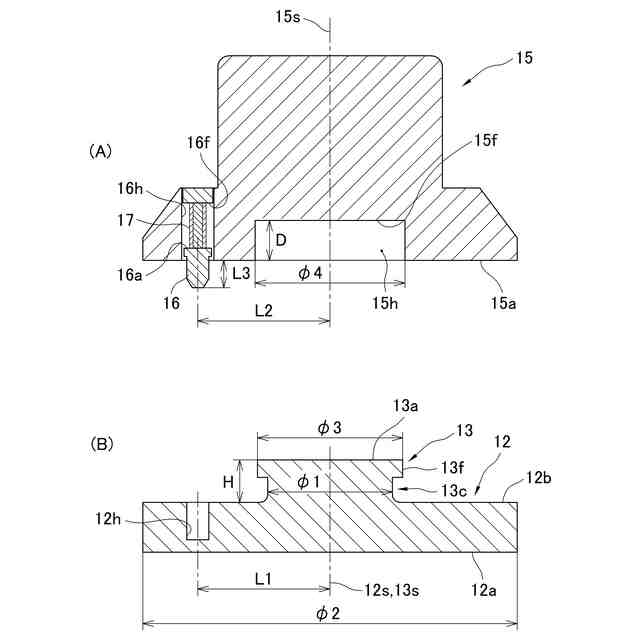

【請求項５】
前記保持部材の凸部は、
前記絞り部の直径φ１と前記保持部材の本体部の直径φ２とが下記式（１）を満たすように形成されている
ことを特徴とする請求項４記載の研磨用治具。
０．２５×φ２ ≦ φ１ ≦ ０．７５×φ２・・・式（１）

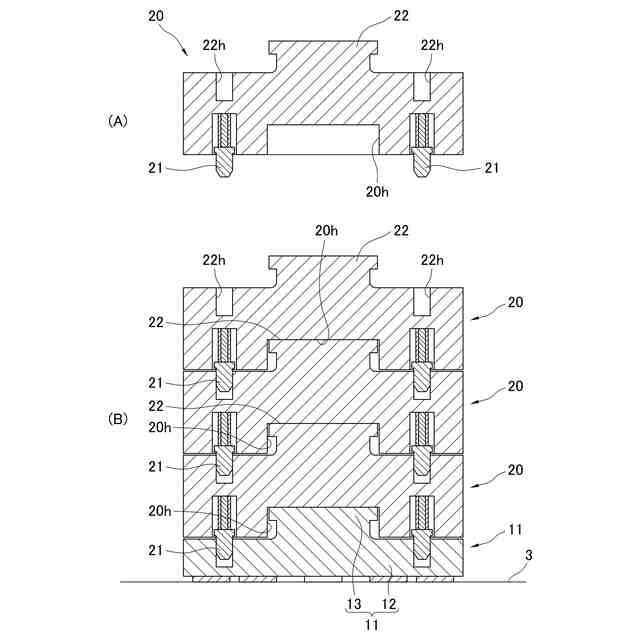

【請求項６】
前記ウエイト部材を複数備えており、
各ウエイト部材は、
その上面に設けられる、上面が該ウエイト部材の中心軸と直交する平坦面に形成された、該ウエイト部材の中心軸と同軸の断面円形のウエイト部材凸部を有しており、
各ウエイト部材の凹部は、
他のウエイト部材のウエイト部材凸部を収容した状態において、他のウエイト部材のウエイト部材凸部を収容しているウエイト部材が他のウエイト部材の上面と接触しない大きさに形成されている
ことを特徴とする請求項１記載の研磨用治具。
【請求項７】
前記ウエイト部材は、
その下面から出没可能な突起部材を備えており、
その上面に、他のウエイト部材の下面から突出した状態の前記突起部材を収納できるウエイト部嵌合孔が形成されており、
該ウエイト部嵌合孔は、
該ウエイト部嵌合孔の中心軸から該ウエイト部材の中心軸までの距離が、該ウエイト部材の中心軸から前記突起部材の中心軸までの距離と同じになるように形成されている
ことを特徴とする請求項６記載の研磨用治具。
【請求項８】
前記ウエイト部材は、
該ウエイト部材の中心軸に中心を有する同心円上に複数の前記ウエイト部嵌合孔が形成されている
ことを特徴とする請求項７記載の研磨用治具。
【請求項９】
回転する定盤と、
該定盤上に研磨剤を供給する研磨剤供給手段と、
被研磨対象が取り付けられた状態で前記定盤上に配置される請求項１～８のいずれかに記載の研磨用治具と、
該研磨用治具をその中心軸が前記定盤の回転軸に対してズレた状態で自転可能に保持し、前記定盤の回転による該研磨用治具の公転を防止する研磨用治具保持手段と、を有する
ことを特徴とする研磨装置。
【請求項１０】
前記研磨用治具を複数備えており、
該複数の研磨用治具をそれぞれ保持する複数の前記研磨用治具保持手段を備えている
ことを特徴とする請求項９記載の研磨装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、研磨用治具および研磨装置に関する。
続きを表示（約 4,600 文字）【背景技術】
【０００２】
例えば、半導体製品を製造する際には、単結晶シリコンインゴットを薄くスライスしてシリコンウエハを作製した後、このシリコンウエハの表面をラッピング及びポリッシングすることで、シリコンウエハの表面を鏡面に研磨する研磨工程が行われる。
【０００３】

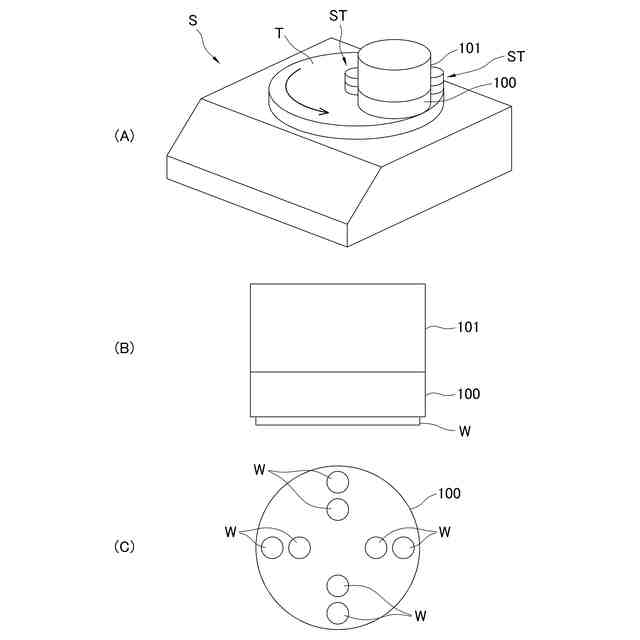

例えば、図８に示すような回転する定盤Ｔを有する研磨装置Ｓを使用してシリコンウエハＷを研磨する場合には、研磨するシリコンウエハＷを下面に保持する治具１００が使用される。この治具１００を使用する場合には、研磨する面が下を向いた状態となるようにシリコンウエハＷを治具１００の下面に取り付けて、研磨する面が定盤Ｔの表面に設けられた研磨パッド（図示せず）と面接触するように治具１００を定盤Ｔ上に配置する。そして、治具１００の上に重り１０１を載せて荷重を加え、かつ、定盤Ｔが回転した際に治具１００が移動しないように移動防止部材ＳＴを配置する。その状態で、砥粒を含むスラリー状の研磨剤を供給しながら定盤Ｔを回転すると、定盤Ｔの表面の研磨パッドがシリコンウエハＷの下面に接触した状態で摺動するので、研磨剤によってシリコンウエハＷを研磨することができる。このとき、治具１００は、定盤Ｔの回転の影響でその中心軸周りにも回転するので、定盤ＴとシリコンウエハＷとの接触位置が変化する。したがって、シリコンウエハＷの表面を研磨状態のムラが無いように研磨することができる。
【０００４】
ところで、治具１００の下面全体に均一に荷重が加われば、シリコンウエハＷ全面を均一な状態に研磨することができるが、治具１００の下面の位置によって加わる荷重が異なれば、位置によって研磨状態が変化してしまう。例えば、図８（Ｂ）に示すように、治具１００の全面に荷重が加わるように重り１０１を設けた場合には、治具１００の中心部と周辺部では荷重に差が生じ、シリコンウエハＷの表面において治具１００の下面の中心部に位置する部分と治具１００の下面の周辺部に位置する部分で研磨状態に差が生じてしまう場合がある。また、図８（Ｃ）に示すように、治具１００の下面上に複数のシリコンウエハＷを取り付けて同時に複数のシリコンウエハＷの研磨を行う場合もある。この場合でも、治具１００の全面に荷重が加わるよう重り１０１を設けた場合には、治具１００の下面に取り付けられた位置によって各シリコンウエハＷに加わる荷重が異なる可能性があり、同じ時間研磨した場合でも、複数のシリコンウエハＷ間で研磨状態に差が生じてしまう可能性がある。
【０００５】
このような被加工物に加わる荷重の不均一性を防止する治具として、特許文献１～３に開示された技術がある。この特許文献１～３には、研磨する被加工物に対して荷重を加える重りを加工部材の中央部に配置した構成が開示されている。この構成とすれば、被加工物の中央部と周縁部の両方に重りが配置される場合に比べて、荷重のばらつきによる被加工物の中央部と周縁部との研磨状態の差を少なくできる可能性がある。
【先行技術文献】
【特許文献】
【０００６】
特開平３－４３１５１号公報
特開昭６０－２８６３２号公報
特開昭６０－２８６３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし、特許文献１～３の技術は、いずれも荷重を加える重りを保持するために筒状の構造物を有しており、この筒状の構造物内に収容できる大きさの被加工物の研磨にしか使用することができない。
【０００８】
本発明は上記事情に鑑み、被加工物の研磨状態のばらつきを安定して防止できる研磨用治具およびかかる研磨用治具を備えた研磨装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
＜研磨用治具＞
第１発明の研磨用治具は、回転する定盤を備えた研磨装置によって被研磨対象を研磨する際に使用される研磨用治具であって、該研磨用治具は、被研磨対象が取り付けられる断面円形の保持部材と、該保持部材に対して着脱可能に取り付けられる断面円形のウエイト部材と、を備えており、前記保持部材は、下面に被研磨対象が取り付けられる被研磨対象保持面を有する本体部と、該本体部の上面に設けられる、上面が該本体部の中心軸と直交する平坦面に形成された、該本体部の中心軸と同軸の断面円形の凸部と、を有しており、前記ウエイト部材は、下面に該下面から凹み内底面が該ウエイト部材の中心軸と直交する平坦面に形成された、前記保持部材の凸部を収容する、該ウエイト部材の中心軸と同軸の円筒状の凹部が形成されており、前記ウエイト部材の凹部は、前記本体部の凸部を収容した状態において前記本体部の上面が前記ウエイト部材と接触しない大きさに形成されていることを特徴とする。
第２発明の研磨用治具は、第１発明において、前記ウエイト部材は、その下面から出没可能な突起部材を備えており、前記保持部材の本体部は、その上面に、前記ウエイト部材の下面から突出した状態の前記突起部材を収納できる突起部材嵌合孔が形成されており、該突起部材嵌合孔は、該突起部材嵌合孔の中心軸から前記本体部の中心軸までの距離が、前記ウエイト部材の中心軸から前記突起部材の中心軸までの距離と同じになるように形成されていることを特徴とする。
第３発明の研磨用治具は、第２発明において、前記保持部材の本体部の上面には、該本体部の中心軸に中心を有する同心円上に複数の前記突起部材嵌合孔が形成されていることを特徴とする。
第４発明の研磨用治具は、第１発明において、前記保持部材の凸部は、その上面と前記保持部材の本体部の上面との間に、該保持部材の本体部の中心軸と同軸かつ該凸部の上面の直径よりも直径が短い断面円形の絞り部を有していることを特徴とする。
第５発明の研磨用治具は、第４発明において、前記保持部材の凸部は、前記絞り部の直径φ１と前記保持部材の直径φ２とが下記式（１）を満たすように形成されていることを特徴とする。
０．２５×φ２ ≦ φ１ ≦ ０．７５×φ２・・・式（１）
第６発明の研磨用治具は、第１発明において、前記ウエイト部材を複数備えており、各ウエイト部材は、その上面に設けられる、上面が該ウエイト部材の中心軸と直交する平坦面に形成された、該ウエイト部材の中心軸と同軸の断面円形のウエイト部材凸部を有しており、各ウエイト部材の凹部は、他のウエイト部材のウエイト部材凸部を収容した状態において、他のウエイト部材のウエイト部材凸部を収容しているウエイト部材が他のウエイト部材の上面と接触しない大きさに形成されていることを特徴とする。
第７発明の研磨用治具は、第６発明において、前記ウエイト部材は、その下面から出没可能な突起部材を備えており、その上面に、他のウエイト部材の下面から突出した状態の前記突起部材を収納できるウエイト部嵌合孔が形成されており、該ウエイト部嵌合孔は、該ウエイト部嵌合孔から該ウエイト部材の中心軸までの距離が、該ウエイト部材の中心軸から前記突起部材の中心軸までの距離と同じになるように形成されていることを特徴とする。
第８発明の研磨用治具は、第７発明において、前記ウエイト部材は、該ウエイト部材の中心軸に中心を有する同心円上に複数の前記ウエイト部嵌合孔が形成されていることを特徴とする。
＜研磨装置＞
第９発明の研磨装置は、回転する定盤と、該定盤上に研磨剤を供給する研磨剤供給手段と、被研磨対象が取り付けられた状態で前記定盤上に配置される第１～第８発明のいずれかに記載の研磨用治具と、該研磨用治具をその中心軸が前記定盤の回転軸に対してズレた状態で自転可能に保持し、前記定盤の回転による該研磨用治具の公転を防止する研磨用治具保持手段と、を有することを特徴とする。
第１０発明の研磨装置は、第９発明において、前記研磨用治具を複数備えており、該複数の研磨用治具をそれぞれ保持する複数の前記研磨用治具保持手段を備えていることを特徴とする。
第１１発明の研磨装置は、第９発明において、前記研磨用治具保持手段が、前記研磨用治具を該研磨用治具の中心軸周りに自転させる回転機構を有していることを特徴とする。
第１２発明の研磨装置は、第９発明において、前記研磨用治具のウエイト部材を、前記保持部材および／または前記ウエイト部材に対して着脱するウエイト部材搬送機構を有していることを特徴とする。
【発明の効果】
【００１０】
＜研磨用治具＞
第１発明によれば、ウエイト部材から加わる荷重を保持部材の中心部のみに加えることができるので、研磨用治具に取り付けられている被研磨対象に対して均一に荷重を加えることができる。したがって、研磨用治具の被研磨対象保持面の位置による被研磨対象の研磨状態のばらつきを抑制することができる。また、複数の被研磨対象を保持部材に取り付けても、複数の被研磨対象の研磨状態がばらつくことを防止できる。
第２、第３発明によれば、保持部材に対するウエイト部材の相対的な動きを防止できるので、両者間の摩擦に起因する金属粉等の発生を防止できる。また、両者間の相対的な動きに起因する振動などを防止できるので、振動などに起因する被研磨対象の研磨状態のばらつきが発生することを防止できる。
第４、第５発明によれば、ウエイト部材を安定して保持部材の凸部上に配置できるので、ウエイト部材から加わる荷重が保持部材の中心部からズレることを防止できる。
第６発明によれば、保持部材に複数のウエイト部材を設けても、複数のウエイト部材から加わる荷重を保持部材の中心部のみに加えることができる。
第７、第８発明によれば、ウエイト部材同士の相対的な動きを防止できるので、ウエイト部材間の摩擦に起因する金属粉等の発生を防止できる。また、ウエイト部材間の相対的な動きに起因する振動などを防止できるので、振動などに起因する被研磨対象の研磨状態のばらつきが発生することを防止できる。
＜研磨装置＞
第９発明によれば、定盤を回転させながら研磨剤供給手段から定盤上に研磨剤を供給すれば、研磨用治具に保持されている被研磨対象を研磨することができる。しかも、ウエイト部材から加わる荷重を保持部材の中心部のみに加えることができるし、研磨用治具保持手段によって研磨用治具が自転可能に保持されているので、被研磨対象の研磨状態のばらつきを抑制することができる。
第１０発明によれば、同時に研磨できる被研磨対象を多くできるので、被研磨対象を研磨する研磨効率を高くできる。
第１１発明によれば、研磨用治具保持手段の回転機構によって所望の回転速度で研磨用治具を自転させることができるので、被研磨対象の研磨状態を調整しやすくなる。
第１２発明によれば、ウエイト部材の着脱における作業者の負担を軽減できる。
