公開番号2025086150
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023200015
出願日2023-11-27
発明の名称印刷物、印刷物のデータ構造、印刷物のデータの作成方法及び印刷物のデータの作成用ソフトウェア
出願人独立行政法人国立印刷局
代理人
主分類B41M 3/14 20060101AFI20250530BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】単一の判別具によりカラーによる鮮明な発現が可能な不可視画像を形成することが可能な印刷物、印刷物のデータ構造、印刷物のデータの作成方法及び印刷物のデータの作成用ソフトウェアを提供する。
【解決手段】
第1の方向に沿う第1の方向上に隣接して配置された第1の色を有する画線A1、第2の色を有する画線A2、第1の方向と所定間隔を空けて平行である第2の仮想線上に隣接して配置された第1の色を有する画線A1’、第2の色を有する画線A2’を備えるユニットが複数配置されており、各々のユニットにおける画線A1及びA2と、画線A1’及びA2’とは一方が存在する場合は他方は存在しないネガポジの関係にあり、画線A1及び画線A2により不可視画像のポジ画像又はネガ画像が形成され、画線A1’及び画線A2’により不可視画像のネガ画像又はポジ画像が形成される。
【選択図】図6
特許請求の範囲【請求項１】
第１の方向に隣接して配置された、第１の色を有する第１の画線と、前記第１の色と異なる色の第２の色を有する第２の画線と、
前記第１の方向と垂直する第２の方向に対して間隔をあけて隣接して配置された、前記第１の色を有する第３の画線と、前記第２の色を有する第４の画線と、
を備えるユニットが複数配置されており、
各々の前記ユニットにおける前記第１の画線及び前記第２の画線と、前記第３の画線及び前記第４の画線とは一方が存在する場合は他方は存在しないネガポジの関係にあり、前記第１の画線及び前記第２の画線により第１の不可視画像のポジ画像又はネガ画像が形成され、前記第３の画線及び前記第４の画線により前記第１の不可視画像のネガ画像又はポジ画像が形成されることを特徴とする印刷物。
続きを表示（約 2,600 文字）【請求項２】
前記ユニットは、
前記第１の画線、前記第２の画線、前記第３の画線及び前記第４の画線が存在しない領域に、前記第１の方向及び前記第２の方向と異なる方向に中心を有する可視画像用画線をさらに備え、
前記可視画像用画線により可視画像が形成されることを特徴とする請求項１に記載の印刷物。
【請求項３】
前記ユニットは、
前記第１の方向と、前記第１の方向と平行する前記第２の仮想線との間に前記第１の方向に沿う第３の仮想線上に隣接して配置された、前記第１の色を有する第１の濃度緩和画線と、前記第２の色を有する第２の濃度緩和画線と、
前記第３の仮想線と前記所定間隔を空けて平行であって前記第１の方向より前記第２の仮想線に近い第４の仮想線上に隣接して配置された、前記第１の色を有する第３の濃度緩和画線と、前記第２の色を有する第４の濃度緩和画線と、
をさらに備えたことを特徴とする請求項１に記載の印刷物。
【請求項４】
前記第１の濃度緩和画線、前記第２の濃度緩和画線、前記第３の濃度緩和画線及び前記第４の濃度緩和画線は、前記第１の画線、前記第２の画線、前記第３の画線及び前記第４の画線のそれぞれと略同色を有し、かつ、略半分の画線面積率を有することを特徴とする請求項３に記載の印刷物。
【請求項５】

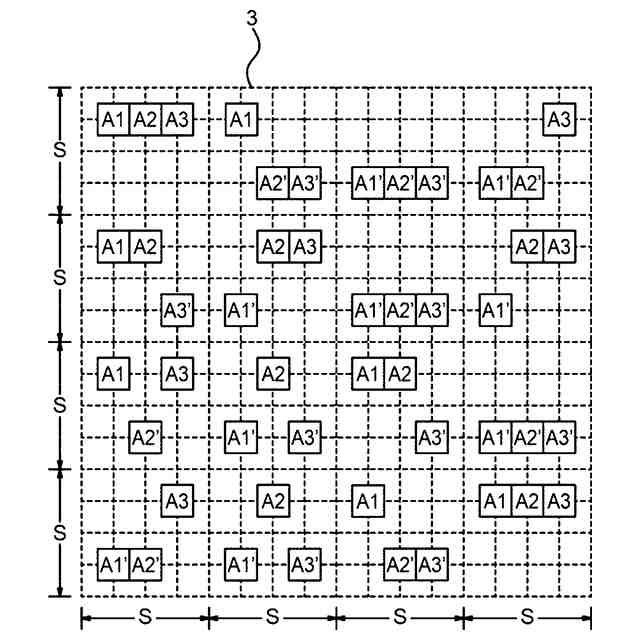

第１の方向上に隣接して配置された、第１の色を有する第１の画線と、第２の色を有する第２の画線と、第３の色を有する第３の画線と、
前記第１の方向と平行する第２の仮想線上に隣接して配置された、前記第１の色を有する第４の画線と、前記第２の色を有する第５の画線と、前記第３の色を有する第６の画線と、
を備えるユニットが複数配置されており、
前記第１の色、前記第２の色及び前記第３の色は互いに異なる色であり、
各々の前記ユニットにおける前記第１の画線、前記第２の画線及び前記第３の画線と、前記第４の画線、前記第５の画線及び前記第６の画線とは一方が存在する場合は他方は存在しないネガポジの関係にあり、前記第１の画線、前記第２の画線及び前記第３の画線により第１の不可視画像のポジ画像又はネガ画像が形成され、前記第４の画線、前記第５の画線及び前記第６の画線により前記第１の不可視画像のネガ画像又はポジ画像が形成されることを特徴とする印刷物。
【請求項６】
前記ユニットは、
前記第１の画線、前記第２の画線、前記第３の画線、前記第４の画線、前記第５の画線、前記第６の画線が存在しない領域で、かつ、前記第１の方向上及び前記第２の仮想線上から重ならない位置に中心を有する可視画像用画線をさらに備え、
前記可視画像用画線により可視画像が形成されることを特徴とする請求項５に記載の印刷物。
【請求項７】
前記ユニットは、
前記第１の方向と前記第２の仮想線との間に前記第１の方向に沿う第３の仮想線上に隣接して配置された、前記第１の色を有する第１の濃度緩和画線と、前記第２の色を有する第２の濃度緩和画線と、前記第３の色を有する第３の濃度緩和画線と、
前記第３の仮想線と前記所定間隔を空けて平行であって前記第１の方向より前記第２の仮想線に近い第４の仮想線上に隣接して配置された、前記第１の色を有する第４の濃度緩和画線と、前記第２の色を有する第５の濃度緩和画線と、前記第３の色を有する第６の濃度緩和画線と、
をさらに備え、
前記第１の濃度緩和画線、前記第２の濃度緩和画線、前記第３の濃度緩和画線、前記第４の濃度緩和画線、前記第５の濃度緩和画線、前記第６の濃度緩和画線により、前記第１の画線、前記第２の画線、前記第３の画線、前記第４の画線、前記第５の画線、前記第６の画線による濃度不均衡が緩和されることを特徴とする請求項５に記載の印刷物。
【請求項８】
前記第１の色、前記第２の色、前記第３の色は、シアン、マゼンタ、イエロー、又はレッド、グリーン、ブルーであることを特徴とする請求項７に記載の印刷物。
【請求項９】
第１の方向上に隣接して配置された、第１の色を有する第１の画線と、第２の色を有する第２の画線と、
前記第１の方向と平行である第２の仮想線上に隣接して配置された、前記第１の色を有する第３の画線と、前記第２の色を有する第４の画線と、
前記第１の方向と異なる第２の方向に沿う第３の仮想線上に隣接して配置された、前記第１の色を有する第５の画線と、前記第２の色を有する第６の画線と、
前記第３の仮想線と所定間隔を空けて平行である第４の仮想線上に隣接して配置された、前記第１の色を有する第７の画線と、前記第２の色を有する第８の画線と、
を備えるユニットが複数配置されており、
各々の前記ユニットにおける前記第１の画線及び前記第２の画線と、前記第３の画線及び前記第４の画線とは一方が存在する場合は他方は存在しないネガポジの関係にあり、前記第１の画線及び前記第２の画線により第１の不可視画像のポジ画像又はネガ画像が形成され、前記第３の画線及び前記第４の画線により前記第１の不可視画像のネガ画像又はポジ画像が形成され、
前記第５の画線及び前記第６の画線と、前記第７の画線及び前記第８の画線とは一方が存在する場合は他方は存在しないネガポジの関係にあり、前記第５の画線及び前記第６の画線により第２の不可視画像のポジ画像又はネガ画像が形成され、前記第７の画線及び前記第８の画線により前記第２の不可視画像のネガ画像又はポジ画像が形成されることを特徴とする印刷物。
【請求項１０】
前記ユニットは、
前記第１の画線、前記第２の画線、前記第３の画線、前記第４の画線、前記第５の画線、前記第６の画線、前記第７の画線及び前記第８の画線が存在しない領域で、かつ、前記第１の方向、前記第２の仮想線、前記第３の仮想線、前記第４の仮想線上から重ならない位置に中心を有する可視画像用画線をさらに備え、
前記可視画像用画線により可視画像が形成されることを特徴とする請求項９に記載の印刷物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、銀行券、株券、債券等の有価証券、各種証明書及び重要書類等の偽造防止又は複製防止が必要とされる印刷物、印刷物のデータ構造、印刷物のデータの作成方法及び印刷物のデータの作成用ソフトウェアに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般的に証明書類の貴重印刷物では、偽造防止効果を与えるために様々な技術が適用されているが、近年、複写機の高画質化及び製版技術のコンピュータ化に伴い、証明書類の偽造技術が多様化する傾向にある。これらの偽造行為を防止するため、特殊な材料を印刷に用いて、通常光下では視認されないが特定条件下では視認される不可視画像が付与された偽造防止技術がある。
【０００３】
しかしながら、特殊な材料を用いた技術は、材料自体が高価であることに加えて、偽造防止効果を確認するための特殊な機械器具や専用設備等を導入する必要があり、高コストとなる課題があった。
【０００４】

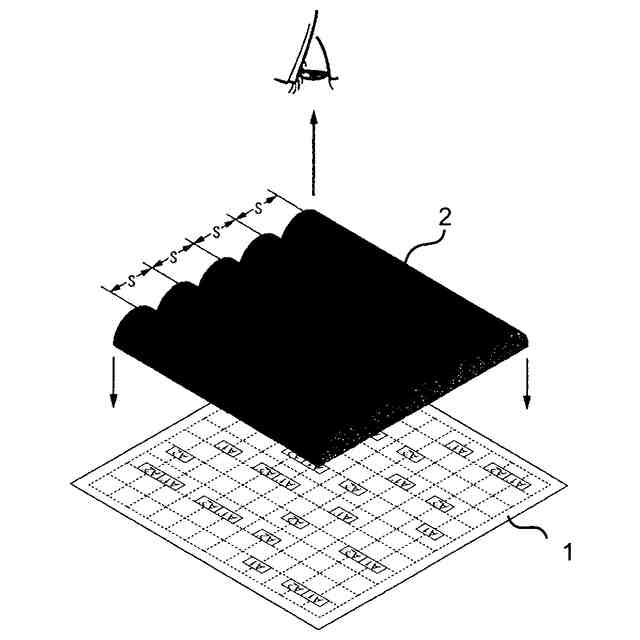

特殊な材料を用いない偽造防止技術として、略同色及び同一面積の画線を形成することが可能なユニットを複数規則的に一定ピッチで形成し、各々のユニット内において中心を境に対向するように配置された一対の画線のうち、いずれか一方を選択して形成し他方を形成しないというネガポジの関係で構成し、判別具を重ねて観察すると不可視画像が可視化されて出現するという印刷物が提案されている（例えば、特許文献１参照）。
あるいはまた、特許文献１の改良技術として、階調を有する画線とこの階調を反転させた画線とで一対の画線を構成することにより、不可視画像を連続階調画像として出現させる印刷物が提案されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００５】
特許第４６３５１６０号
特許第６０１６１６７号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述した従来の印刷物では、特殊な材料を用いなくとも連続階調を有する不可視画像を形成することが可能であった。
しかしながら、従来の印刷物によれば、単色での階調画像を出現させることは可能であるが、カラーで出現させることはできず、表現の自由度が限られ美観の点においても十分なものとはいえなかった。また、顔画像、風景画等、カラーが望ましい画像を不可視画像で表現することもできなかった。
【０００７】
本発明は、上記事情にかんがみ、単一の判別具によりカラーによる鮮明な発現が可能な不可視画像を形成することが可能な印刷物、印刷物のデータ構造、印刷物のデータの作成方法及び印刷物のデータの作成用ソフトウェアを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の印刷物は、第１の方向に隣接して配置された、第１の色を有する第１の画線と、第１の色と異なる色の第２の色を有する第２の画線と、第１の方向と垂直する第２の方向に対して間隔をあけて隣接して配置された、第１の色を有する第３の画線と、第２の色を有する第４の画線と、を備えるユニットが複数配置されており、各々のユニットにおける第１の画線及び第２の画線と、第３の画線及び第４の画線とは一方が存在する場合は他方は存在しないネガポジの関係にあり、第１の画線及び第２の画線により第１の不可視画像のポジ画像又はネガ画像が形成され、第３の画線及び第４の画線により第１の不可視画像のネガ画像又はポジ画像が形成されることを特徴とする。
【０００９】
本発明の印刷物において、ユニットは、第１の画線、第２の画線、第３の画線及び第４の画線が存在しない領域に、第１の方向及び第２の方向と異なる方向に中心を有する可視画像用画線をさらに備え、可視画像用画線により可視画像が形成されることを特徴とする。
【００１０】
本発明の印刷物において、ユニットは、第１の方向と、第１の方向と平行する第２の仮想線との間に第１の方向に沿う第３の仮想線上に隣接して配置された、第１の色を有する第１の濃度緩和画線と、第２の色を有する第２の濃度緩和画線と、第３の仮想線と所定間隔を空けて平行であって第１の方向より第２の仮想線に近い第４の仮想線上に隣接して配置された、第１の色を有する第３の濃度緩和画線と、第２の色を有する第４の濃度緩和画線と、をさらに備えたことを特徴とする。
（【００１１】以降は省略されています）
