特許ウォッチ

公開番号2025091849
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207357
出願日2023-12-08
発明の名称ハードコート樹脂組成物及びハードコートフィルム
出願人アイカ工業株式会社
代理人
主分類C09D 201/00 20060101AFI20250612BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】HCフィルムとして十分な外観を有すると共に、高い鉛筆硬度と優れた耐擦傷性を有するHC樹脂及びHCフィルムを提供する。
【解決手段】重合性官能基を有するバインダー樹脂と、重合性不飽和基を含む有機化合物で表面修飾された無機ナノ微粒子と、レベリング剤と、光重合開始剤と、を含み、前記無機ナノ微粒子がシリカ微粒子及びアルミナ微粒子を含むことを特徴とするハードコート樹脂組成物である。
【選択図】なし
特許請求の範囲【請求項１】
重合性官能基を有するバインダー樹脂（Ａ）と、重合性不飽和基を含む有機化合物で表面修飾された無機ナノ微粒子（Ｂ）と、レベリング剤（Ｃ）と、光重合開始剤（Ｄ）と、を含み、前記（Ｂ）がシリカ微粒子（ｂ１）及びアルミナ微粒子（ｂ２）を含むことを特徴とするハードコート樹脂組成物。
続きを表示（約 240 文字）【請求項２】
前記（ｂ１）の平均粒子径が５～５０ｎｍであり、（ｂ２）の平均粒子径が１０～１００ｎｍであることを特徴とする請求項１記載のハードコート樹脂組成物。
【請求項３】
前記（Ｂ）の配合量が、前記（Ａ）１００重量部に対し５～９０重量部であることを特徴とする請求項１記載のハードコート樹脂組成物。
【請求項４】
透明プラスチック基材上に請求項１～３いずれか記載のハードコート樹脂組成物の硬化層を有することを特徴とするハードコートフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光硬化性のハードコート樹脂組成物、及びそれを用いたハードコートフィルムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
アクリル系の光硬化性樹脂は、プラスチックフィルムやプラスチック成形物表面に機能性を付与するために多くの分野で使用されている。例えばＰＥＴ（ポリエチレンテレフタレート）フィルム上に塗布して、高硬度を付与したハードコート（以下ＨＣという）フィルムは、タッチパネル用フィルムや成形用フィルムとして大量に使用されている。
【０００３】
特にタッチパネルなどのように、画像表示面を指で触る場合や、タッチペンで入力する場合は、より高硬度であると共に、優れた耐擦傷性が要求されるようになってきている。ハードコート層を高硬度とするにはシリカやアルミナ等の無機フィラーを配合する方法が知られている。例えば過去に出願人は、硬度や耐摩耗性、成形性に優れたＨＣフィルム用の樹脂として、特定成分を反応させた、６個以上の（メタ）アクリロイル基を有する多官能（メタ）アクリレートオリゴマーと、アルミナ粒子あるいはシリカ粒子からなるナノ微粒子を含む組成物を提案している（特許文献１）。
【０００４】
この組成物は鉛筆硬度と耐擦傷性のバランスが取れると共に、破断伸度が高く成形性にも優れたものであった。しかしながら、鉛筆硬度と耐擦傷性については、市場から要求されているレベルに十分達しているとは言えなかった。そのため、ＨＣフィルムとして十分な外観を有すると共に、更なる高硬度と、優れた耐擦傷性を有するＨＣフィルムとするには改善の余地があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１１１７９３
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の課題は、ＨＣフィルムとして十分な外観を有すると共に、高い鉛筆硬度と優れた耐擦傷性を有するＨＣ樹脂及びＨＣフィルムを提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するため本出願に係る請求項１の発明は、重合性官能基を有するバインダー樹脂（Ａ）と、重合性不飽和基を含む有機化合物で表面修飾された無機ナノ微粒子（Ｂ）と、レベリング剤（Ｃ）と、光重合開始剤（Ｄ）と、を含み、前記（Ｂ）がシリカ微粒子（ｂ１）及びアルミナ微粒子（ｂ２）を含むことを特徴とするハードコート樹脂組成物を提供する。
【０００８】
また請求項２の発明は、前記（ｂ１）の平均粒子径が５～５０ｎｍであり、（ｂ２）の平均粒子径が１０～１００ｎｍであることを特徴とする請求項１記載のハードコート樹脂組成物を提供する。
【０００９】
また請求項３の発明は、前記（Ｂ）の配合量が、前記（Ａ）１００重量部に対し５～９０重量部であることを特徴とする請求項１記載のハードコート樹脂組成物を提供する。
【００１０】
また請求項４の発明は、透明プラスチック基材上に請求項１～３いずれか記載のハードコート樹脂組成物の硬化層を有することを特徴とするハードコートフィルムを提供する。
【発明の効果】

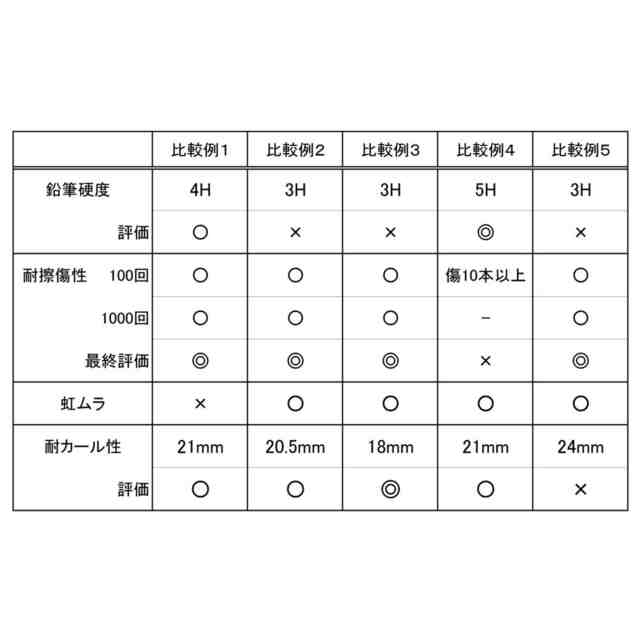

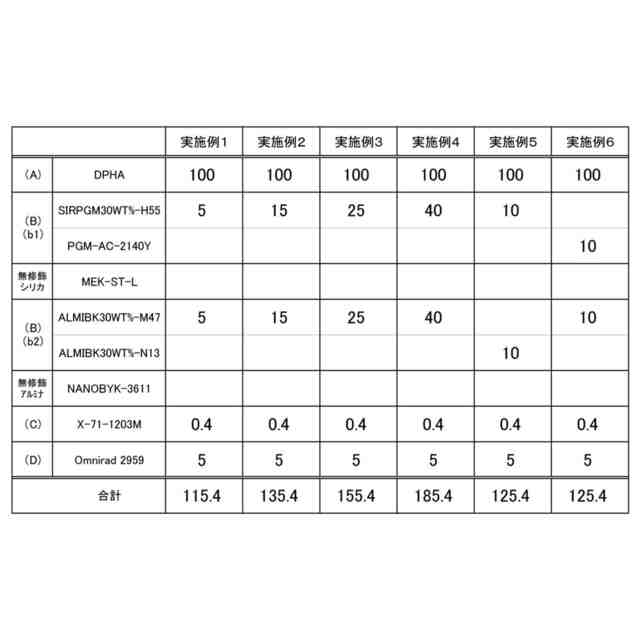

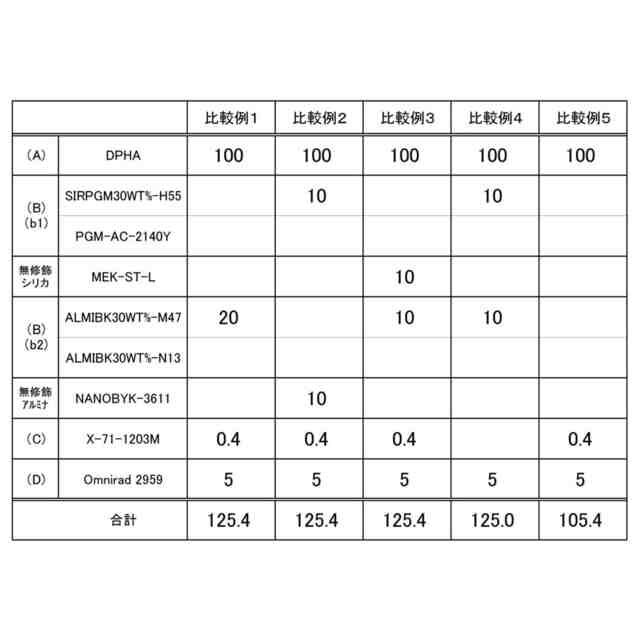

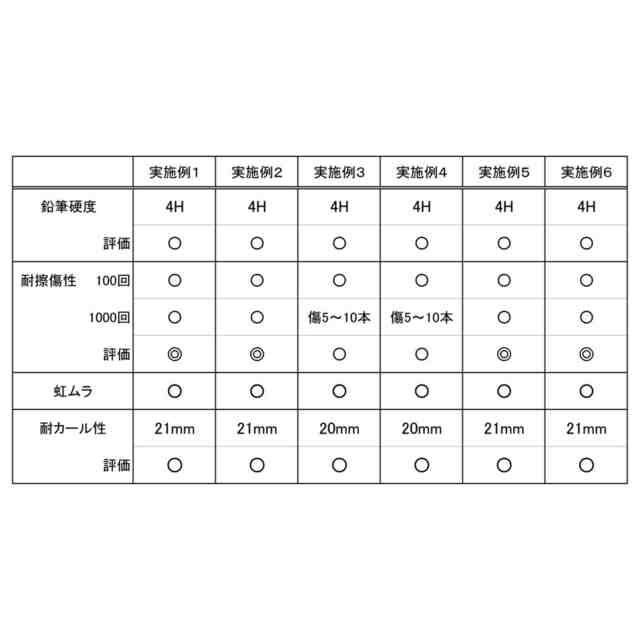

（【００１１】以降は省略されています）

関連特許
