公開番号2025094611
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210284
出願日2023-12-13
発明の名称通信装置、通信方法、及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 72/0446 20230101AFI20250618BHJP(電気通信技術)
要約【課題】複数のネットワークで通信を行う通信装置において、1つのネットワークの他のネットワークへの移行に起因したネットワーク間の干渉の発生を抑制すること。
【解決手段】IEEE802.11シリーズ規格に準拠するアクセスポイントとして機能する通信装置は、通信装置に接続している第1の他の通信装置から、第1の他の通信装置と第2の他の通信装置との間の通信装置を介さない通信を行う予定に関する第1の情報を含んだ第1のフレームを受信し、第1の情報に基づいて、第1の他の通信装置と第2の他の通信装置との間の通信装置を介さない通信に使用することが推奨される推奨期間を特定可能な第2の情報を含んだ第2のフレームを送信する。
【選択図】図6
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１シリーズ規格に準拠するアクセスポイントとして機能する通信装置であって、
前記通信装置に接続している第１の他の通信装置から、当該第１の他の通信装置と第２の他の通信装置との間の前記通信装置を介さない通信を行う予定に関する第１の情報を含んだ第１のフレームを受信する受信手段と、
前記第１の情報に基づいて、前記第１の他の通信装置と前記第２の他の通信装置との間の前記通信装置を介さない通信に使用することが推奨される推奨期間を特定可能な第２の情報を含んだ第２のフレームを送信する送信手段と、
を有することを特徴とする通信装置。
続きを表示（約 1,800 文字）【請求項２】
前記送信手段は、
前記通信装置が動作するチャネルを推奨チャネルとして決定し、当該推奨チャネルにおいて前記通信装置が通信に使用しない期間を前記推奨期間として決定し、
前記推奨チャネルと当該推奨チャネルにおける前記推奨期間との組み合わせを特定可能とする前記第２の情報を含んだ前記第２のフレームを送信する、
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記送信手段は、
前記通信装置が動作する１つ以上のチャネルのそれぞれを前記推奨チャネルとして決定し、当該推奨チャネルのそれぞれにおいて、前記通信装置が通信に使用しない期間を前記推奨期間として決定し、
前記１つ以上のチャネルのそれぞれについて、当該チャネルと前記推奨期間との組み合わせを特定可能とする前記第２の情報を含んだ前記第２のフレームを送信する、
ことを特徴とする請求項２に記載の通信装置。
【請求項４】
前記第２のフレームは、前記１つ以上のチャネルのそれぞれに対応する１つ以上のフィールドを含み、当該１つ以上のフィールドのそれぞれにおいて、前記推奨期間を示す情報が示される、ことを特徴とする請求項３に記載の通信装置。
【請求項５】
前記第２のフレームにおいて、前記１つ以上のチャネルのうち、前記推奨期間が設定されないチャネルについては、当該チャネルに対応する前記フィールドにおいて、前記推奨期間が示されない、ことを特徴とする請求項４に記載の通信装置。
【請求項６】
前記第２のフレームにおいて、
前記１つ以上のチャネルのうち、前記推奨期間が設定されないチャネルについては、当該チャネルに対応する前記フィールドにおいて、前記推奨期間の情報が含まれないことが示されると共に前記推奨期間を示す情報が含まれず、
前記１つ以上のチャネルのうち、前記推奨期間が設定されないチャネルについては、当該チャネルに対応する前記フィールドにおいて、前記推奨期間の情報が含まれることが示されると共に当該推奨期間を示す情報が含まれる、
ことを特徴とする請求項５に記載の通信装置。
【請求項７】
前記第１の情報は、前記第１の他の通信装置と前記第２の他の通信装置との間で前記通信装置を介さずに通信されるデータの量の情報を含み、
前記送信手段は、前記データの量に基づいて前記推奨期間を決定する、ことを特徴とする請求項１に記載の通信装置。
【請求項８】
前記第１の情報は、前記第１の他の通信装置と前記第２の他の通信装置との間で前記通信装置を介さずに通信が行われる予定の期間の情報を含み、
前記送信手段は、前記期間の情報に基づいて前記推奨期間を決定する、ことを特徴とする請求項１に記載の通信装置。
【請求項９】
ＩＥＥＥ８０２．１１シリーズ規格に準拠するステーションとして機能する通信装置であって、
前記通信装置が接続している第１の他の通信装置へ、前記通信装置と第２の他の通信装置との間の前記第１の他の通信装置を介さない通信を行う予定に関する第１の情報を含んだ第１のフレームを送信する送信手段と、
前記第１のフレームの送信の後に、前記通信装置と前記第２の他の通信装置との間の前記第１の他の通信装置を介さない通信に使用することが推奨される推奨期間を特定可能な第２の情報を含んだ第２のフレームを、前記第１の他の通信装置から受信する受信手段と、
前記推奨期間において、前記第２の他の通信装置との間で前記第１の他の通信装置を介さずに通信を実行する実行手段と、
を有することを特徴とする通信装置。
【請求項１０】
前記第１の他の通信装置が動作するチャネルが推奨チャネルとして決定され、当該推奨チャネルにおいて前記第１の他の通信装置が通信に使用しない期間が前記推奨期間として決定され、
前記受信手段は、前記推奨チャネルと当該推奨チャネルにおける前記推奨期間との組み合わせを特定可能とする前記第２の情報を含んだ前記第２のフレームを受信する、
ことを特徴とする請求項９に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線リソースの有効活用技術に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１シリーズ規格に準拠した無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）が広く使用されている。ＩＥＥＥ８０２．１１シリーズ規格には、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ／ｂｅ等の規格が含まれる（特許文献１）。そして、さらなる通信の信頼性向上のための新規規格として、ＩＥＥＥ８０２．１１ｂｎ規格の策定作業が行われている。その策定作業において、アクセスポイント（ＡＰ）とステーション（ＳＴＡ）がインフラストラクチャモードで接続するのと並行して、ＳＴＡがＡＰとして動作して異なるＳＴＡと直接接続するＰ２Ｐ通信を行う機能の導入が検討されている。なお、Ｐ２Ｐは、Ｐｅｅｒ－ｔｏ－Ｐｅｅｒを表す。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０５０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＡＰと通信を行うことができるＳＴＡが他のＳＴＡとの間でＰ２Ｐ通信を行う場合、そのＳＴＡは、ＡＰからの信号と通信相手の他のＳＴＡからの信号とを受信することができる。このため、ＳＴＡにおいてこれらの信号が相互に干渉しないようにしながら、それぞれの通信を効率的に行うことが重要である。
【課題を解決するための手段】
【０００５】
本発明は、端末間通信と他の通信との間の干渉を抑制しながら、それらの通信を効率的に実行可能とする技術を提供する。
【０００６】
本発明の一態様に係る通信装置は、ＩＥＥＥ８０２．１１シリーズ規格に準拠するアクセスポイントとして機能する通信装置であって、前記通信装置に接続している第１の他の通信装置から、当該第１の他の通信装置と第２の他の通信装置との間の前記通信装置を介さない通信を行う予定に関する第１の情報を含んだ第１のフレームを受信する受信手段と、前記第１の情報に基づいて、前記第１の他の通信装置と前記第２の他の通信装置との間の前記通信装置を介さない通信に使用することが推奨される推奨期間を特定可能な第２の情報を含んだ第２のフレームを送信する送信手段と、を有する。
【発明の効果】
【０００７】
本発明によれば、端末間通信と他の通信との間の干渉を抑制しながら、それらの通信を効率的に実行可能とすることができる。
【図面の簡単な説明】
【０００８】

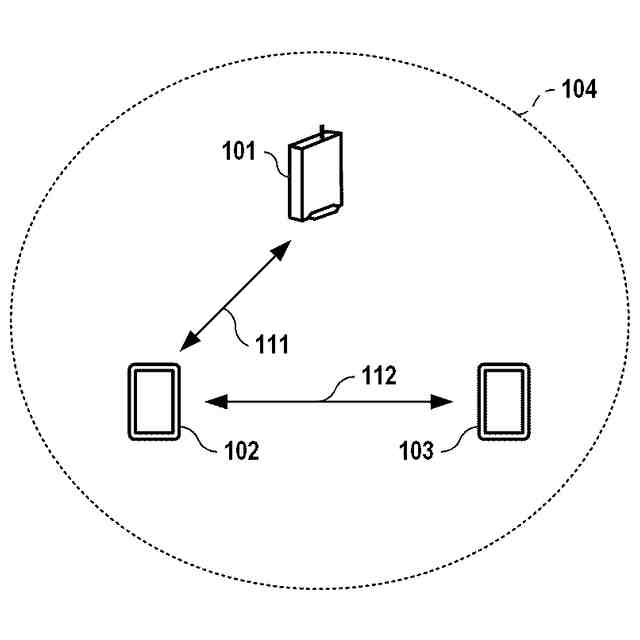

ネットワーク構成例を示す図である。

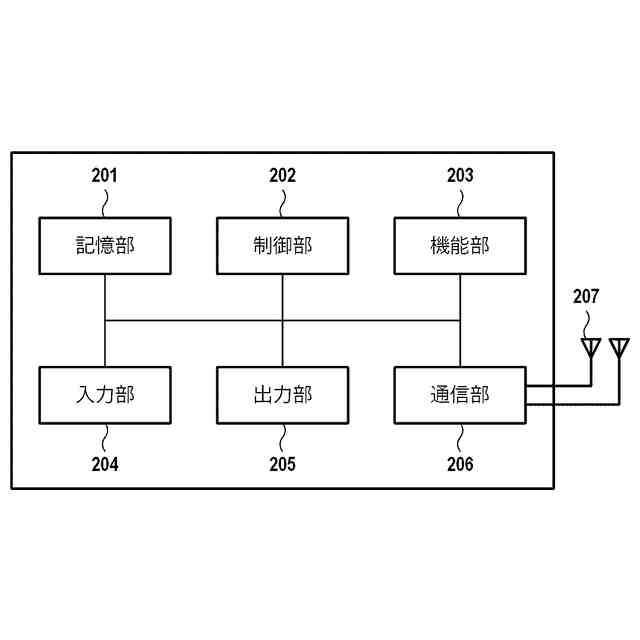

通信装置（ＡＰ、ＳＴＡ）のハードウェア構成例を示す図である。

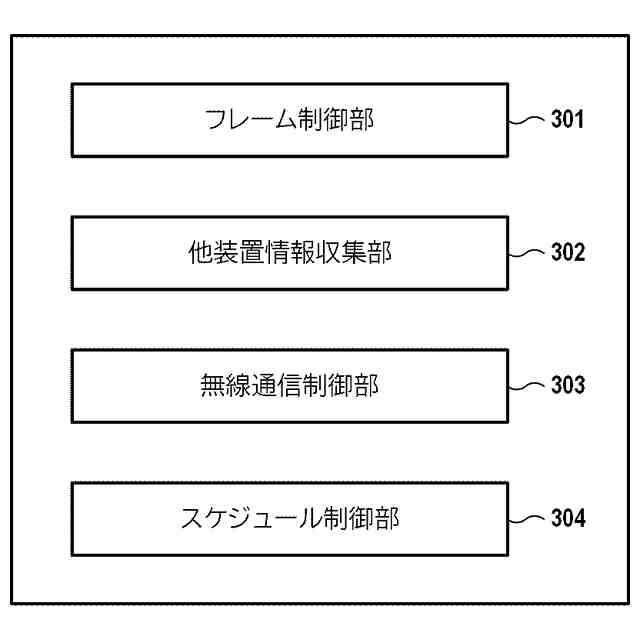

通信装置（ＡＰ、ＳＴＡ）の機能構成例を示す図である。

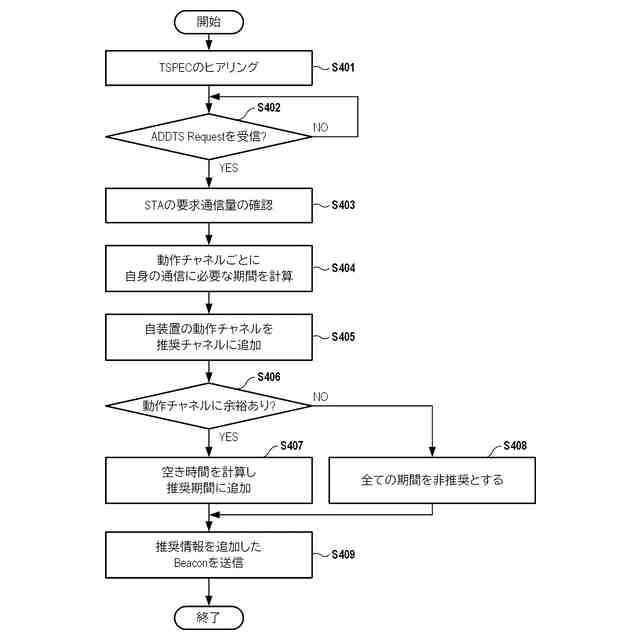

ＡＰによって実行される処理の流れの例を示す図である。

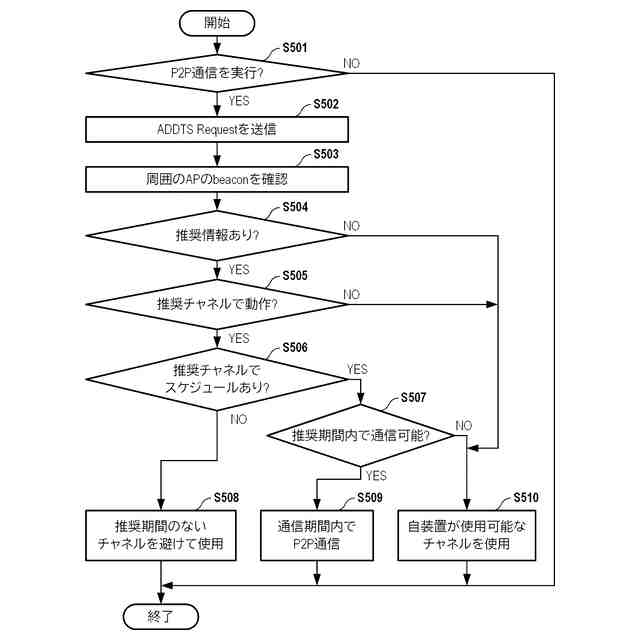

ＳＴＡによって実行される処理の流れの例を示す図である。
Ｐ２Ｐ推奨期間が通知される通信の流れの例を示す図である。

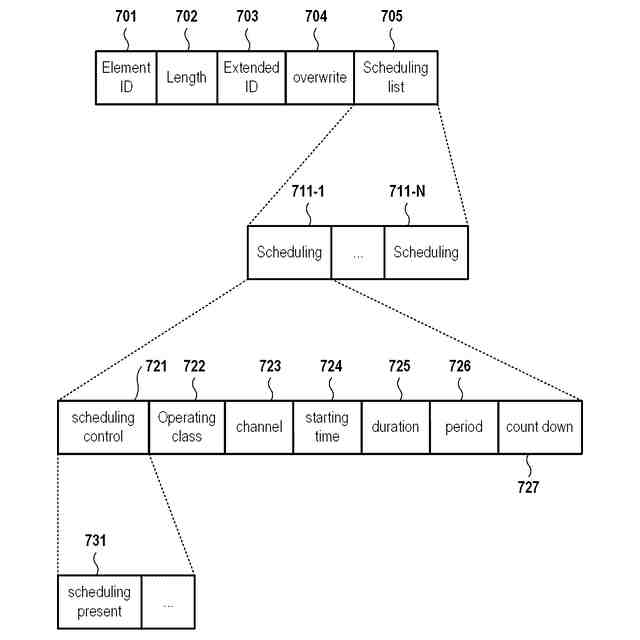

Ｐ２Ｐ推奨期間を示すＥｌｅｍｅｎｔの構成例を示す図である。

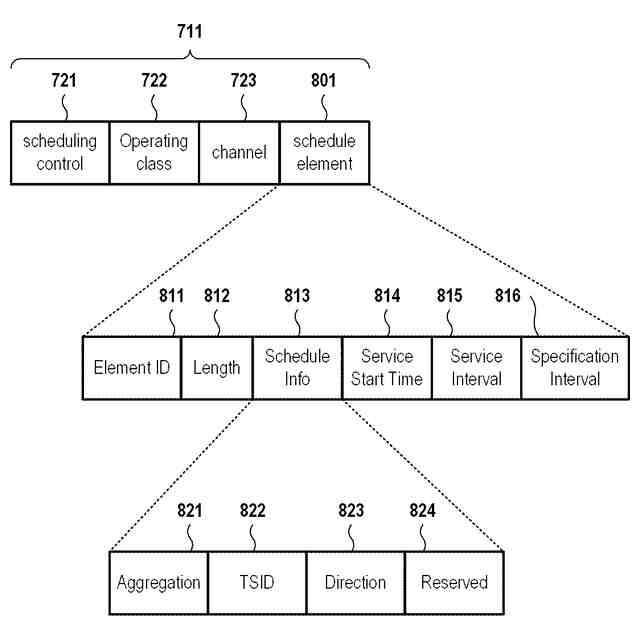

Ｐ２Ｐ推奨期間を示すＥｌｅｍｅｎｔの別の構成例を示す図である。

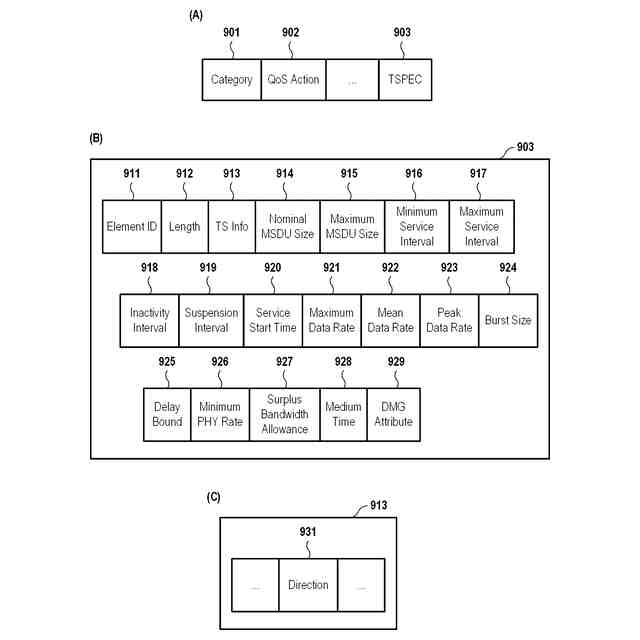

ＡＤＤＴＳＲｅｑｕｅｓｔフレームの構成例を示す図ある。
ＡＤＤＴＳＲｅｓｐｏｎｓｅフレームの構成例を示す図である。
ＳＣＳＲｅｑｕｅｓｔフレームの構成例を示す図である。
ＳＣＳＲｅｑｕｅｓｔフレームの構成例を示す図である。
ＳＣＳＲｅｓｐｏｎｓｅフレームの構成例を示す図である。
Ｐ２Ｐ通信の情報を収集する際の通信の流れの例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
（ネットワーク構成）
図１に、本実施形態に係るネットワークの構成例を示す。本ネットワークは、ＩＥＥＥ８０２．１１シリーズ規格に準拠するように構成された通信装置間での無線通信が行われる無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）である。なお、ＩＥＥＥはＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓの略である。図１では、ＡＰ１０１が、ネットワーク１０４を構築し、ＳＴＡ１０２が、そのネットワーク１０４に参加している状態を示している。なお、本実施形態を通して、「ＡＰ」は、ＩＥＥＥ８０２．１１シリーズ規格に準拠して動作するアクセスポイントを示しており、「ＳＴＡ」は、ＩＥＥＥ８０２．１１シリーズ規格に準拠して動作するステーションを示している。なお、ＳＴＡ１０３は、ＡＰ１０１からの信号を受信することができる範囲内に位置しているが、ネットワーク１０４には参加していないものとする。すなわち、ＡＰ１０１はＳＴＡ１０２とは接続しているが、ＳＴＡ１０３とは接続していない。
（【００１１】以降は省略されています）
