発明の名称表示システム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類B60Q 1/50 20060101AFI20250617BHJP(車両一般)
要約【課題】移動体の横方向や斜め方向の対象に表示対象になっていることを視認させることが可能な表示システムを提供すること。
【解決手段】表示システムは、移動体に搭載され、該移動体の外部の表示対象に対して情報を表示する表示システムであって、情報を表示する表示部と、表示対象の位置に応じて、表示部の表示面における情報の表示領域を設定する設定部とを有する。
【選択図】図8
特許請求の範囲【請求項１】
移動体に搭載され、該移動体の外部の表示対象に対して情報を表示する表示システムであって、
前記情報を表示する表示部と、
前記表示対象の位置に応じて、前記表示部の表示面における前記情報の表示領域を設定する設定部とを有することを特徴とする表示システム。
続きを表示（約 900 文字）【請求項２】
前記移動体の運転手の視線方向を取得する取得部を更に有し、
前記設定部は、前記視線方向に応じて、前記運転手の意図する表示内容の前記情報の前記表示領域を設定することを特徴とする請求項１に記載の表示システム。
【請求項３】
前記設定部は、前記表示対象の位置の方向に応じて、前記移動体の意図する表示内容の前記情報の前記表示領域を設定することを特徴とする請求項１に記載の表示システム。
【請求項４】
前記表示内容は、前記表示対象に対して用いられ、前記運転手の意図を示す第一の表示内容と、前記表示対象とは異なる周囲に対して用いられる第二の表示内容とを含み、
前記設定部は、前記第一の表示内容の前記情報の前記表示領域を設定することを特徴とする請求項２に記載の表示システム。
【請求項５】
前記表示内容は、前記表示対象に対して用いられ、前記移動体の意図を示す第一の表示内容と、前記表示対象とは異なる周囲に対して用いられる第二の表示内容とを含み、
前記設定部は、前記第一の表示内容の前記情報の前記表示領域を設定することを特徴とする請求項３に記載の表示システム。
【請求項６】
前記表示部は、曲面で形成された表示面を備えることを特徴とする請求項１乃至３の何れか一項に記載の表示システム。
【請求項７】
前記表示部は、それぞれが異なる方向に表示面を向けて配置された複数の表示部を備えることを特徴とする請求項１乃至３の何れか一項に記載の表示システム。
【請求項８】
前記表示部は、移動可能であることを特徴とする請求項１乃至３の何れか一項に記載の表示システム。
【請求項９】
前記表示部は、回動可能であることを特徴とする請求項１乃至３の何れか一項に記載の表示システム。
【請求項１０】
請求項１乃至３の何れか一項に記載の表示システムを有し、該表示システムを保持して移動可能であることを特徴とする移動装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、移動体に搭載される表示システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、移動体の外部に対して情報を表示する表示部は、移動体の前方正面や後方正面に配置されている。特許文献１には、車両の前方正面と後方正面に表示部としてのディスプレイが配置された車両用コミュニケーションシステムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７１３２９４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の車両用コミュニケーションシステムでは、ディスプレイの内容について、車両の前方正面方向や後方正面方向の対象は視認可能であるが、車両の横方向や斜め方向の対象は視認することはできない。そのため、車両の横方向や斜め方向の対象に表示対象になっていることを認識させることは困難である。
【０００５】
本発明は、移動体の横方向や斜め方向の対象に表示対象になっていることを視認させることが可能な表示システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としての表示システムは、移動体に搭載され、該移動体の外部の表示対象に対して情報を表示する表示システムであって、情報を表示する表示部と、表示対象の位置に応じて、表示部の表示面における情報の表示領域を設定する設定部とを有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、移動体の横方向や斜め方向の対象に表示対象になっていることを視認させることが可能な表示システムを提供することができる。
【図面の簡単な説明】
【０００８】

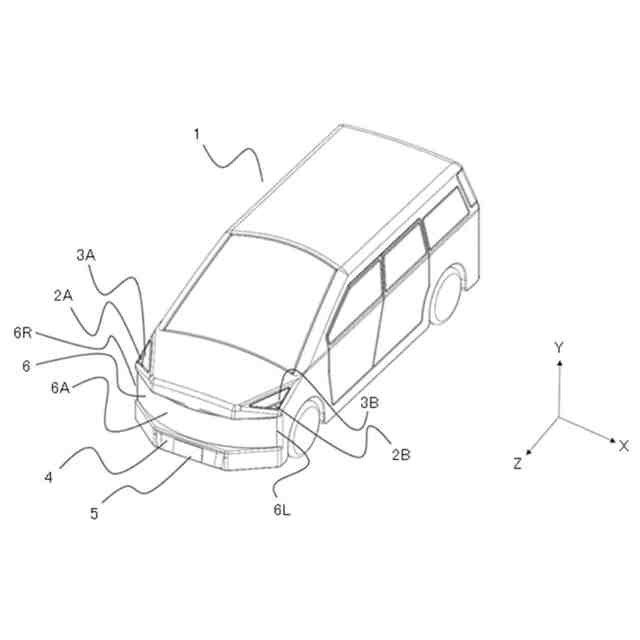

第１の実施形態の表示システムを搭載した移動体の一例である車両の外観図である。

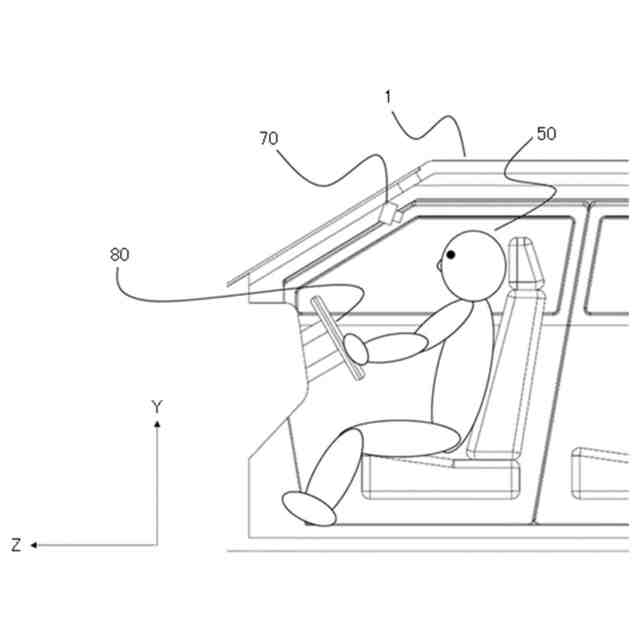

車両の車室内を模式的に示す図である。

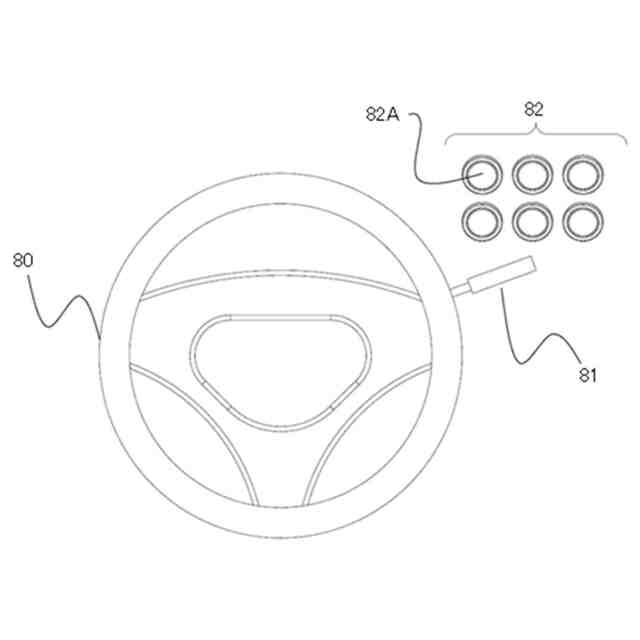

ハンドルの周囲を模式的に示す図である。

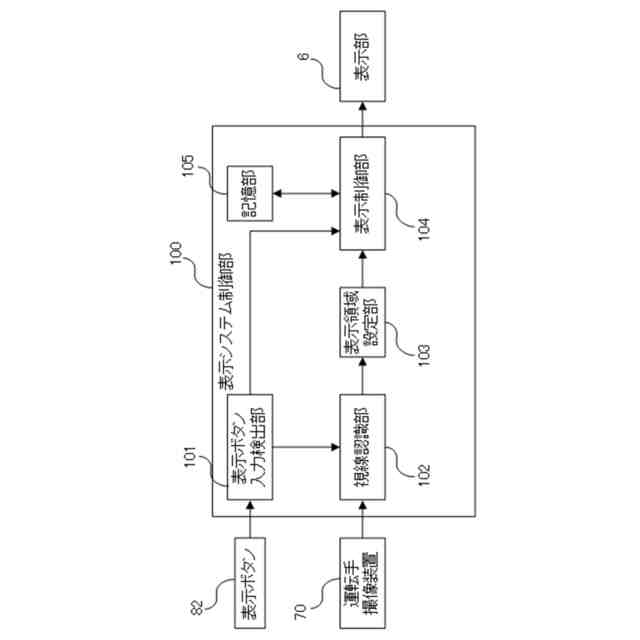

第１の実施形態の表示システム制御部のブロック図である。
表示領域の設定方法を示すフローチャートである。

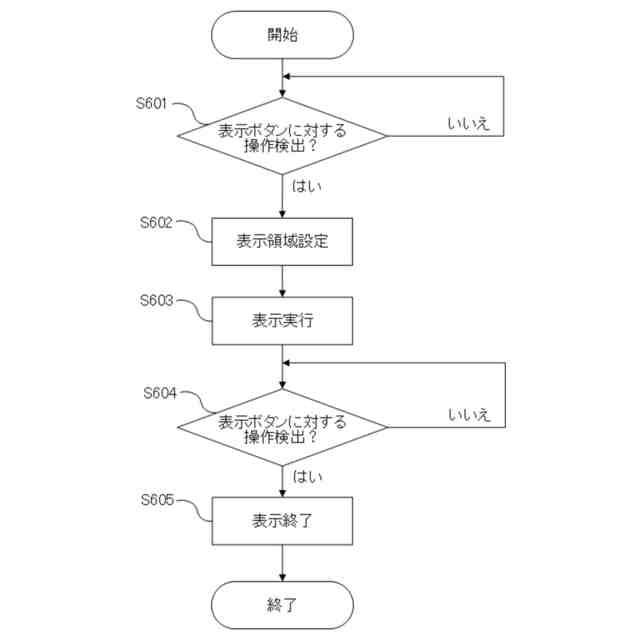

表示部での表示の実行とその解除に関するフローチャートである

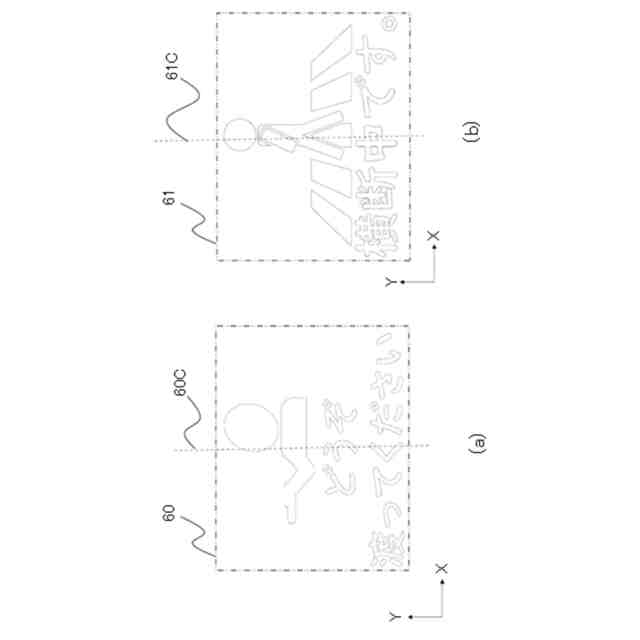

表示内容の一例を示す図である。
第１の実施形態の車両の前方部を上面側から見た図である。

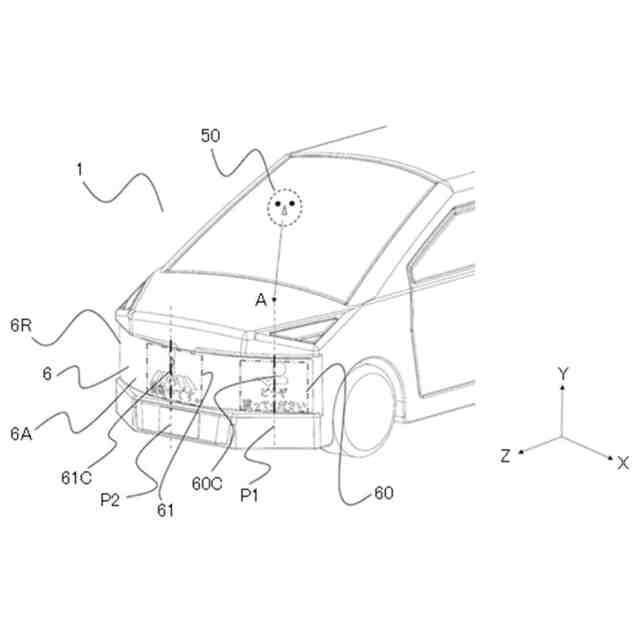

車両の斜視図である。
車両の周囲における道路状況の一例を示す図である。
第２の実施形態の表示システムを搭載した移動体の一例である車両の構成を模式的に示す図である。
第２の実施形態の表示システム制御部のブロック図である。

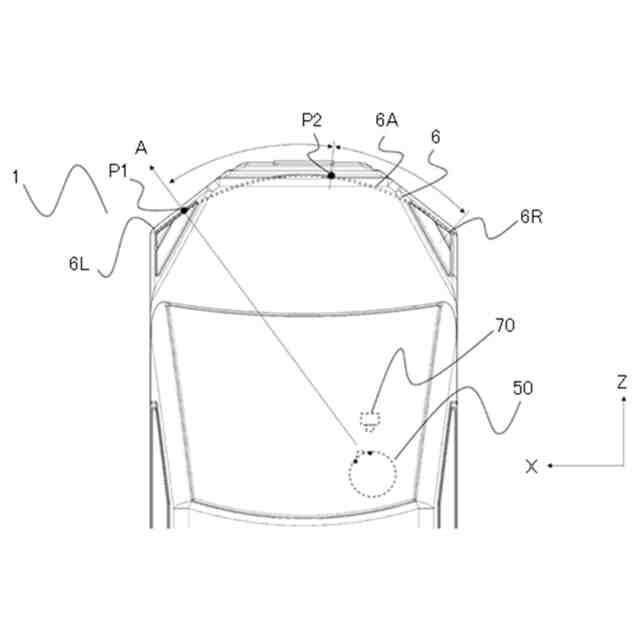

第２の実施形態の車両の前方部を上面側から見た図である。
第３の実施形態の表示システムを搭載した移動体の一例である自動運転車両の外観図である。
第３の実施形態のシステム制御部のブロック図である。
第３の実施形態の自動運転車両の前方部を上面側から見た図である。
第３の実施形態の表示領域の設定方法を示すフローチャートである。
第４の実施形態の表示システムを搭載した移動体の一例である車両の構成を模式的に示す図である。
第４の実施形態の表示システム制御部のブロック図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。各図において、同一の部材については同一の参照番号を付し、重複する説明は省略する。
（第１の実施形態）
図１は、本実施形態の表示システムを搭載し、表示システムを保持して移動可能な移動体の一例である車両１の外観図である。車両１は、運転手５０により運転操作される。以下の説明では、車両１の前方方向を＋Ｚ方向、後方方向を－Ｚ方向、左側方向を＋Ｘ方向、右側方向を－Ｘ方向、上方方向を＋Ｙ方向、下方方向を－Ｙ方向とする。
【００１０】
車両１の前方の右側角部には、前方右側方向指示灯２Ａと右側前照灯３Ａが配置されている。車両１の前方の左側角部には、前方左側方向指示灯２Ｂと左側前照灯３Ｂが配置されている。前方右側方向指示灯２Ａと前方左側方向指示灯２Ｂは、車両１の移動する方向を、その点滅により周囲に示す方向指示灯である。右側前照灯３Ａと左側前照灯３Ｂは、車両１の前方を照らす前照灯である。車両１の前方の中央には、車両１の衝突時の衝撃や振動を和らげるためのバンパー４、及び車両１の識別等に使用される前方ナンバープレート５Ａが配置されている。
（【００１１】以降は省略されています）
