公開番号2025095256
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211150
出願日2023-12-14
発明の名称画像形成装置及び画像形成方法
出願人沖電気工業株式会社
代理人個人
主分類B41J 5/30 20060101AFI20250619BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】白紙ページ除去を行う場合において正確に印刷する。
【解決手段】プリンタ1は、印刷データから編集処理ページ34を生成する編集処理を実行する編集処理部12と、編集処理ページ34を展開し展開処理ページ36を生成する展開処理を編集処理と並列に実行可能な展開処理部14と、展開処理ページ36を用紙に印刷する印刷制御部16と、所定のページに対応する印刷データに対して、編集処理部12に編集処理を実行させた後に展開処理部14に展開処理を実行させることが可能なページ制御部11とを設け、ページ制御部11は、印刷データにおいて白紙ページ除去の実行が指定され、かつ、所定のページにおける印字領域を変更するページ全体オフセット処理の実行が指定されている場合に、展開処理部14においてページ全体オフセット処理を実行させる。
【選択図】図8

特許請求の範囲【請求項１】
印刷データから中間コードを生成する編集処理を実行する編集処理部と、
中間コードを展開し画像形成データを生成する展開処理を前記編集処理と並列に実行可能な展開処理部と、
前記画像形成データを媒体に印刷する印刷処理部と、
所定のページに対応する前記印刷データに対して、前記編集処理部に前記編集処理を実行させた後に前記展開処理部に前記展開処理を実行させることが可能な制御部と
を有し、
前記制御部は、
前記印刷データにおいて白紙ページ除去の実行が指定され、かつ、前記所定のページにおける印字領域を変更する印字領域変更処理の実行が指定されている場合に、前記展開処理部において前記印字領域変更処理を実行させる
ことを特徴とする画像形成装置。
続きを表示（約 1,700 文字）【請求項２】
前記制御部は、
前記編集処理部に前記編集処理を実行させており、前記所定のページに対応する印刷データにおいて、所定のオブジェクトを移動させるオフセット処理の実行が指定されていた場合に、前記展開処理部において実行されている前記所定のページの直前のページの前記展開処理が完了するまで、前記編集処理部における前記所定のページに対応する印刷データの前記編集処理を停止させ、前記直前のページの前記展開処理が完了すると、前記編集処理部において前記編集処理を再開させ前記オフセット処理を実行させる
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記制御部は、
前記所定のページに対応する印刷データにおいて、前記印字領域変更処理の実行を指定するコマンドが最初のオブジェクトよりも前に記載されている場合、前記展開処理部において前記印字領域変更処理を実行させる
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記制御部は、
前記所定のページに対応する印刷データにおいて、前記オフセット処理の実行を指定するコマンドが最初のオブジェクトよりも後ろに記載されている場合、前記編集処理部において前記オフセット処理を実行させる
ことを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記印刷データは、前記媒体の表面と裏面とで異なる印刷設定が可能なページ記述言語により記載されている
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記印刷データは、ＰＣＬＸＬ又はＰＣＬ５ｃにより記載されている
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記制御部は、
前記印刷データがＰＣＬＸＬ又はＰＣＬ５ｃ以外により記載されているか、又は、前記印刷データにおいて前記白紙ページ除去の実行が指定されておらず、かつ、前記印字領域変更処理の実行が指定されている場合に、前記編集処理部において前記印字領域変更処理を実行させる一方、前記印刷データがＰＣＬＸＬ又はＰＣＬ５ｃにより記載されており、前記印刷データにおいて前記白紙ページ除去の実行が指定され、かつ、前記印字領域変更処理の実行が指定されている場合に、前記展開処理部において前記印字領域変更処理を実行させる
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記制御部は、
前記印刷データにおいて両面印刷又は前記白紙ページ除去の少なくとも何れか一方の実行が指定されておらず、かつ、前記印字領域変更処理の実行が指定されている場合に、前記編集処理部において前記印字領域変更処理を実行させる一方、前記印刷データにおいて前記両面印刷及び前記白紙ページ除去の実行が指定され、かつ、前記印字領域変更処理の実行が指定されている場合に、前記展開処理部において前記印字領域変更処理を実行させる
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
印刷データから中間コードを生成する編集処理を実行する編集処理ステップと、
前記編集処理ステップと並列に実行可能であり、中間コードを展開し画像形成データを生成する展開処理を実行する展開処理ステップと、
前記画像形成データを媒体に印刷する印刷処理ステップと、
所定のページに対応する前記印刷データに対して、前記編集処理ステップによる前記編集処理を実行させた後に、前記展開処理ステップによる前記展開処理を実行させることが可能な制御ステップと
を有し、
前記制御ステップは、
前記印刷データにおいて白紙ページ除去の実行が指定され、かつ、前記所定のページにおける印字領域を変更する印字領域変更処理の実行が指定されている場合に、前記展開処理ステップにおいて前記印字領域変更処理を実行させる
ことを特徴とする画像形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は画像形成装置及び画像形成方法に関し、例えば白紙ページを除去しつつ印刷を行う画像形成装置に適用して好適なものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、印刷時において白紙ページの除去を行う画像形成装置があった（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－９２０６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、そのような画像形成装置においては、白紙ページの除去を行う場合に、正確に印刷ができない場合があった。
【０００５】
本発明は以上の点を考慮してなされたもので、白紙ページ除去を行う場合において正確に印刷し得る画像形成装置及び画像形成方法を提案しようとするものである。
【課題を解決するための手段】
【０００６】
かかる課題を解決するため本発明の画像形成装置においては、印刷データから中間コードを生成する編集処理を実行する編集処理部と、中間コードを展開し画像形成データを生成する展開処理を編集処理と並列に実行可能な展開処理部と、画像形成データを媒体に印刷する印刷処理部と、所定のページに対応する印刷データに対して、編集処理部に編集処理を実行させた後に展開処理部に展開処理を実行させることが可能な制御部とを設け、制御部は、印刷データにおいて白紙ページ除去の実行が指定され、かつ、所定のページにおける印字領域を変更する印字領域変更処理の実行が指定されている場合に、展開処理部において印字領域変更処理を実行させるようにした。
【０００７】
また本発明の画像形成方法においては、印刷データから中間コードを生成する編集処理を実行する編集処理ステップと、編集処理ステップと並列に実行可能であり、中間コードを展開し画像形成データを生成する展開処理を実行する展開処理ステップと、画像形成データを媒体に印刷する印刷処理ステップと、所定のページに対応する印刷データに対して、編集処理ステップによる編集処理を実行させた後に、展開処理ステップによる展開処理を実行させることが可能な制御ステップとを設け、制御ステップは、印刷データにおいて白紙ページ除去の実行が指定され、かつ、所定のページにおける印字領域を変更する印字領域変更処理の実行が指定されている場合に、展開処理ステップにおいて印字領域変更処理を実行させるようにした。
【０００８】
本発明は、中間コードのページが展開処理による白紙ページ除去で除去されたとしても、中間コードのページが除去されたことに対応させて、それ以降の中間コードのページが配置される紙面の表面又は裏面の印刷設定に応じたオフセット処理を含む展開処理を行うことができる。
【発明の効果】
【０００９】
本発明によれば、中間コードのページが展開処理による白紙ページ除去で除去されたとしても、中間コードのページが除去されたことに対応させて、それ以降の中間コードのページが配置される紙面の表面又は裏面の印刷設定に応じたオフセット処理を含む展開処理を行うことができ、白紙ページ除去を行う場合において正確に印刷し得る画像形成装置及び画像形成方法を実現できる。
【図面の簡単な説明】
【００１０】

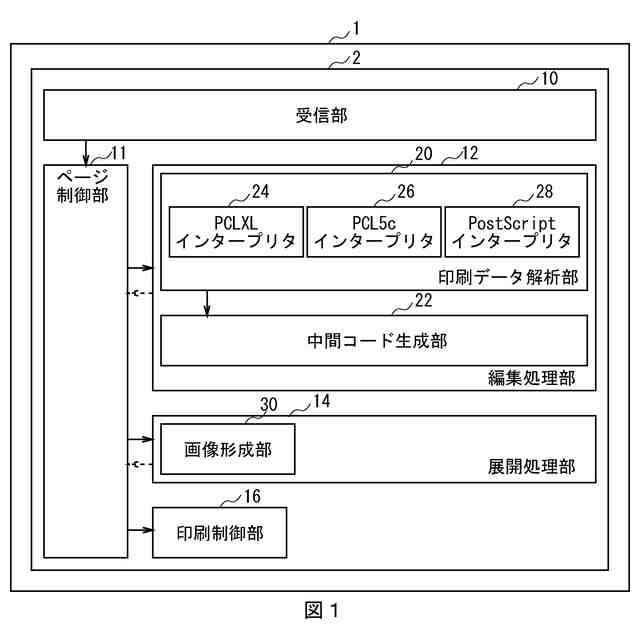

プリンタの構成を示すブロック図である。

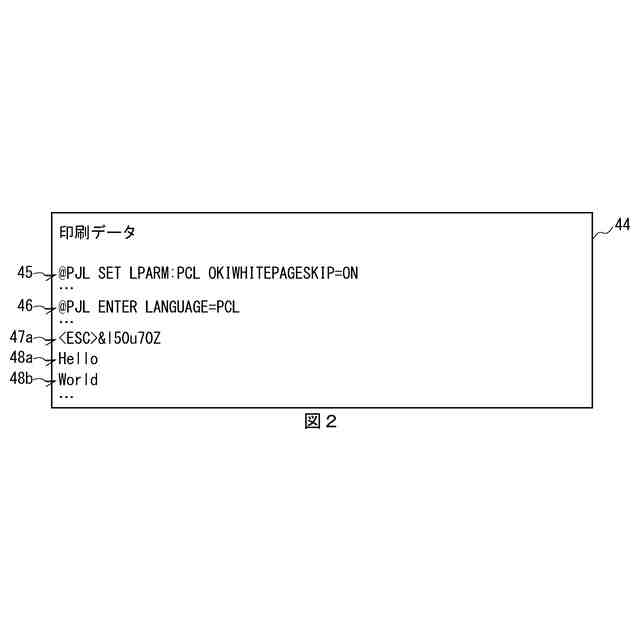

白紙ページ除去の設定がＯＮかつオフセットコマンドが最初の描画データよりも前に記載された印刷データのコマンドの例を示す図である。

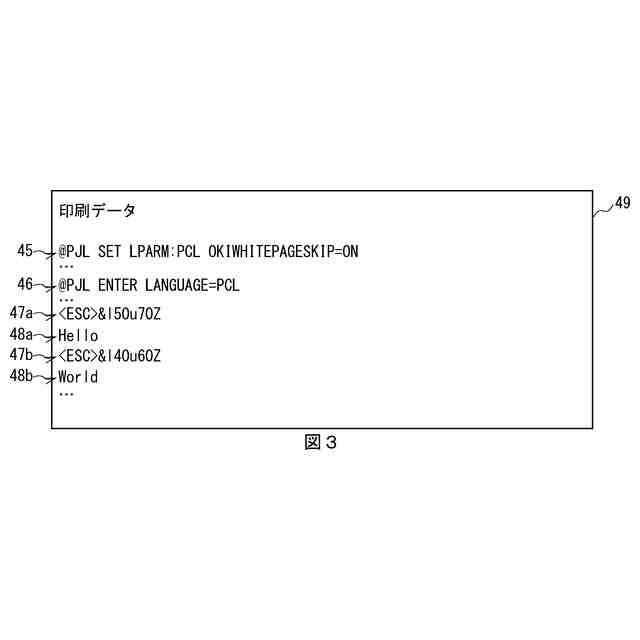

白紙ページ除去の設定がＯＮかつオフセットコマンドが最初の描画データよりも後ろに記載された印刷データのコマンドの例を示す図である。

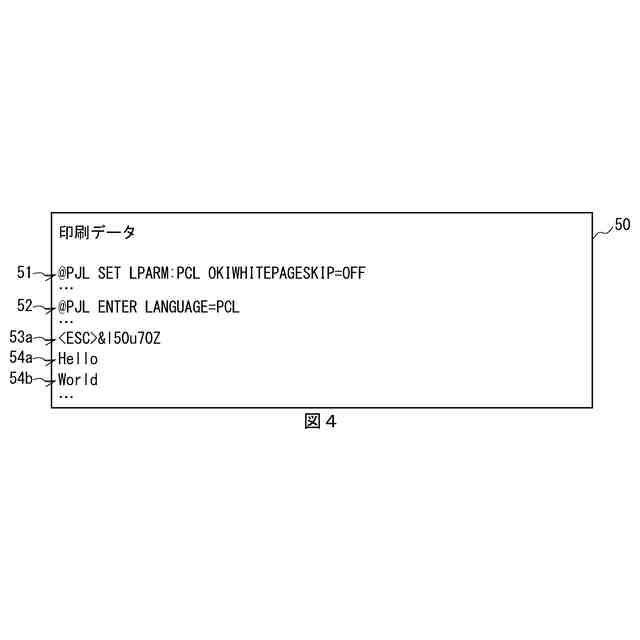

白紙ページ除去の設定がＯＦＦの印刷データのコマンドの例を示す図である。

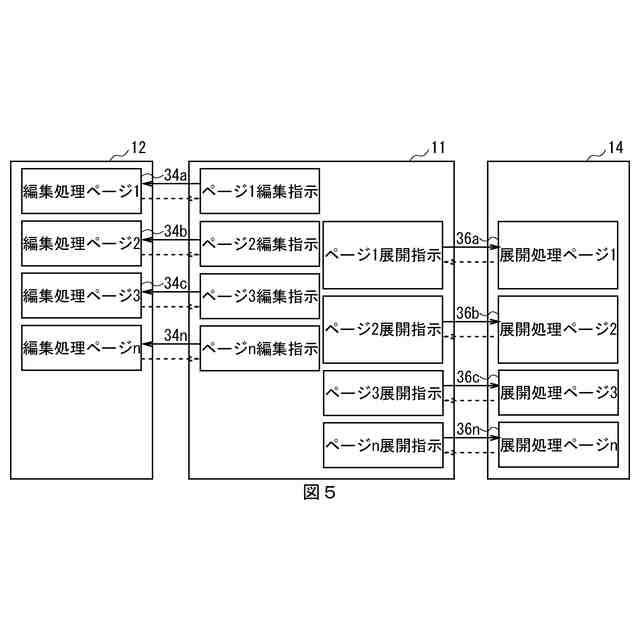

オフセットコマンドがページ内における最初の描画データよりも前にのみ記載された場合の編集展開並列処理を示す図である。

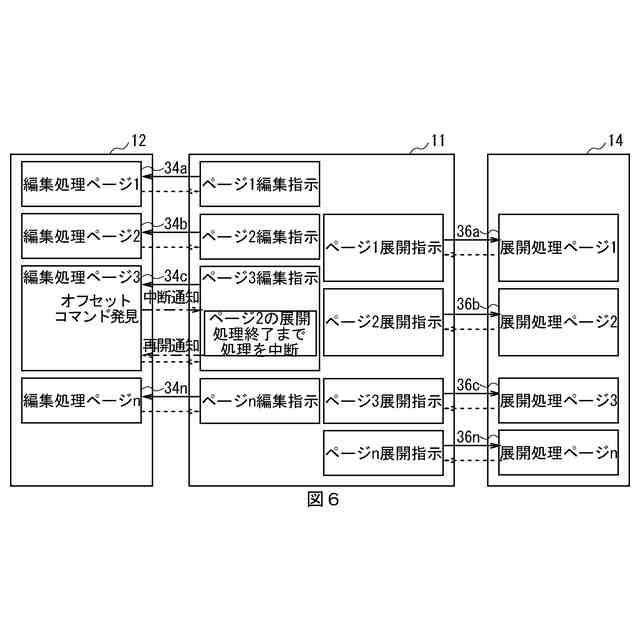

オフセットコマンドがページ内における最初の描画データよりも後ろに記載された場合の編集展開並列処理を示す図である。

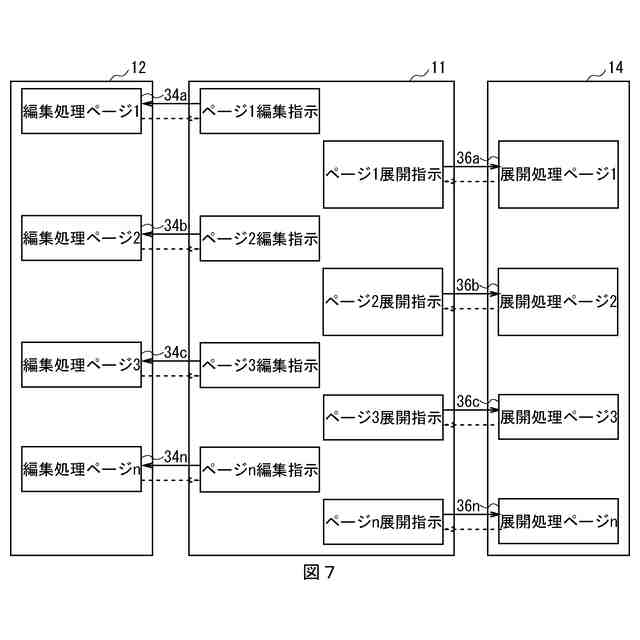

編集展開逐次処理を示す図である。

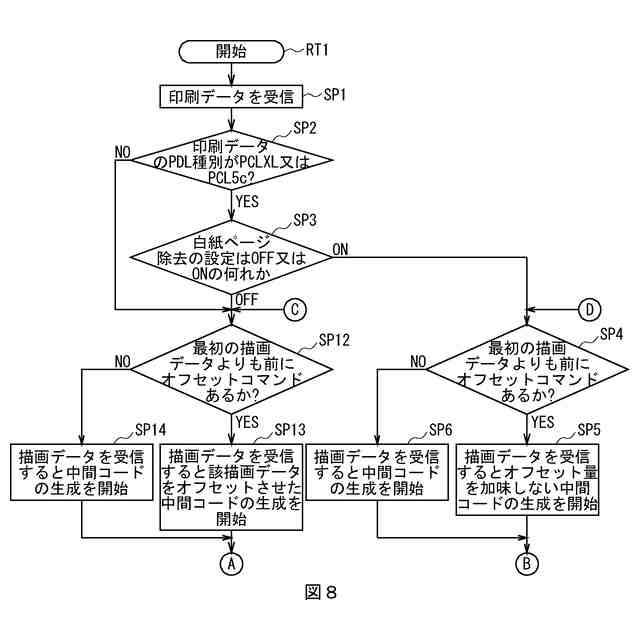

編集処理手順（１）を示すフローチャートである。

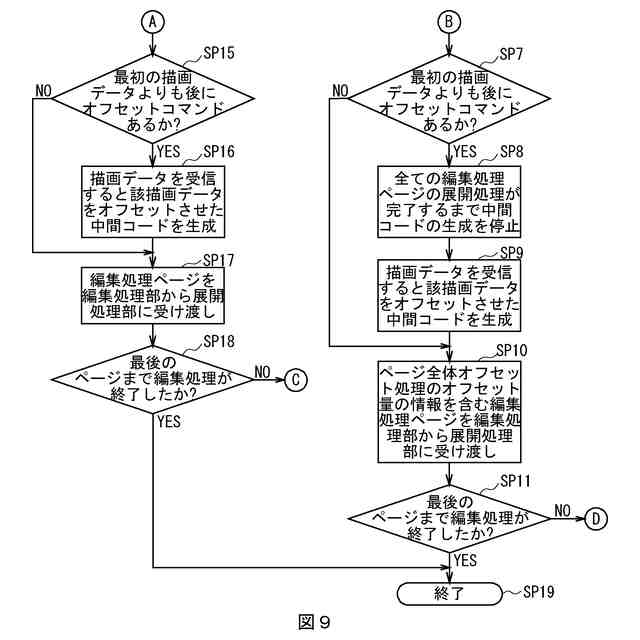

編集処理手順（２）を示すフローチャートである。
展開処理手順を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
