公開番号2025099294
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215837
出願日2023-12-21
発明の名称画像検査装置、画像検査方法、および画像検査プログラム
出願人コニカミノルタ株式会社
代理人IBC一番町弁理士法人
主分類B41J 29/393 20060101AFI20250626BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】基準画像の生成から画像検査に至る処理にかかる時間を短縮する。

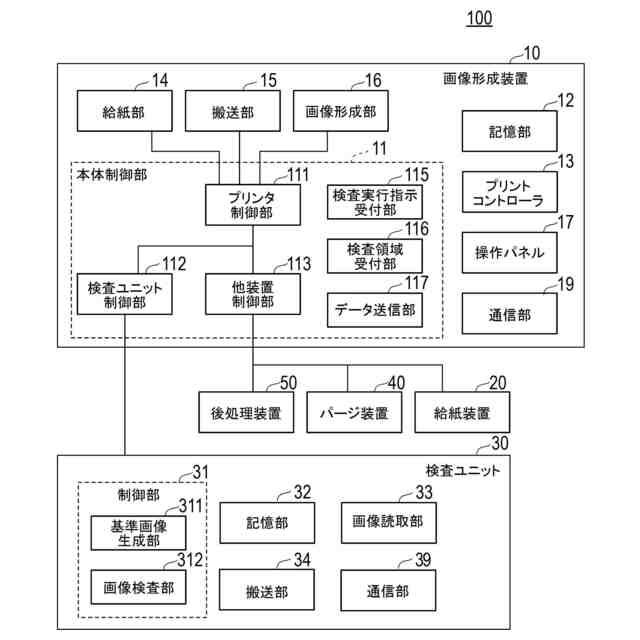

【解決手段】記録媒体に形成された画像の検査に用いる基準画像を生成する基準画像生成部311と、基準画像に基づいて、記録媒体に形成された画像の検査を行う画像検査部312と、画像検査部312により検査が行われる検査領域の指定および/または検査が行われない検査除外領域の指定である検査領域指定情報を受け付ける受付部116と、を有し、受付部116は、基準画像生成部311による基準画像の生成が完了する前に前記指定を受け付ける。
【選択図】図2
特許請求の範囲【請求項１】
記録媒体に形成された画像の検査に用いる基準画像を生成する基準画像生成部と、
前記基準画像に基づいて、前記記録媒体に形成された前記画像の検査を行う画像検査部と、
前記画像検査部により検査が行われる検査領域の指定および／または検査が行われない検査除外領域の指定である検査領域指定情報を受け付ける受付部と、を有し、
前記受付部は、前記基準画像生成部による基準画像の生成が完了する前に前記指定を受け付ける、画像検査装置。
続きを表示（約 1,000 文字）【請求項２】
前記受付部は、前記基準画像生成部による前記基準画像の生成開始前または前記基準画像の生成中に前記指定を受け付ける、請求項１に記載の画像検査装置。
【請求項３】
原稿画像に基づいて前記記録媒体に前記画像を形成する画像形成部と、
前記原稿画像を前記基準画像生成部と前記画像形成部とに送信するよう制御する制御部と、をさらに有し、
前記制御部は、受け付けた前記検査領域指定情報を前記基準画像生成部に送信する、請求項１または２に記載の画像検査装置。
【請求項４】
前記制御部は、前記基準画像生成部による前記基準画像の生成と、前記画像形成部による前記記録媒体への前記画像の形成を並行して行わせる、請求項３に記載の画像検査装置。
【請求項５】
前記基準画像生成部は、生成中の基準画像における前記検査領域指定情報を当該基準画像の生成中に取得する、請求項１または２に記載の画像検査装置。
【請求項６】
前記基準画像生成部は、取得した前記検査領域指定情報を記基準画像に設定する、請求項５に記載の画像検査装置。
【請求項７】
記録媒体に形成された画像の検査に用いる基準画像を生成する基準画像生成ステップと、
前記基準画像に基づいて、前記記録媒体に形成された前記画像の検査を行う画像検査ステップと、
前記画像検査ステップで、検査が行われる検査領域の指定および／または検査が行われない検査除外領域の指定である検査領域指定情報を受け付ける受付ステップと、を含み、
前記受付ステップでは、前記基準画像生成ステップによる基準画像の生成が完了する前に前記指定を受け付ける、画像検査方法。
【請求項８】
記録媒体に形成された画像の検査に用いる基準画像を生成する基準画像生成ステップと、
前記基準画像に基づいて、前記記録媒体に形成された前記画像の検査を行う画像検査ステップと、
前記画像検査ステップで、検査が行われる検査領域の指定および／または検査が行われない検査除外領域の指定である検査領域指定情報を受け付ける受付ステップと、を含み、
前記受付ステップでは、前記基準画像生成ステップによる基準画像の生成が完了する前に前記指定を受け付ける、処理をコンピューターに実行させるための画像検査プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、読取装置、画像形成システム、および制御プログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

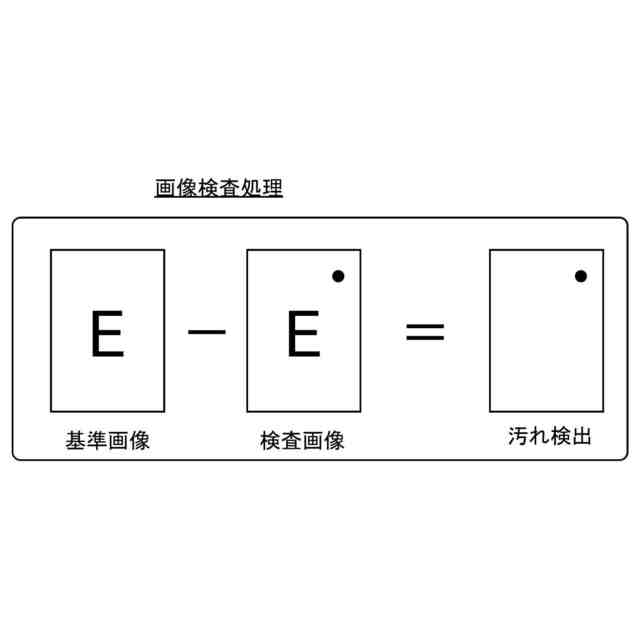

従来から、予め登録された基準画像と検査対象の印刷物を読み取って得られた検査画像との比較により、印刷物の品質の検査が行われている。例えば特許文献１では、基準画像として、出来上がりを確認するプルーフモードの場合には印刷に用いる原画像由来の画像データを用い、その後の本印刷では、プルーフモードにおいて、ユーザーに目視で異常がないと確認された印刷物を読み取った際に得られた読取画像データを用いる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１３２９６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術では、本印刷に用いる基準画像の生成に至るユーザーの処理が煩雑であり、また、事前にプルーフモードを経て基準画像を準備してから、本印刷を実行する必要があった。
【０００５】
本発明は、上記事情に鑑みてなされたものであり、基準画像の生成から画像検査に至る処理にかかる時間を従来技術と比較してさらに短縮できる画像検査装置、画像検査方法、および画像検査プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の上記目的は、下記の手段によって達成される。
【０００７】
（１）記録媒体に形成された画像の検査に用いる基準画像を生成する基準画像生成部と、
前記基準画像に基づいて、前記記録媒体に形成された前記画像の検査を行う画像検査部と、
前記画像検査部により検査が行われる検査領域の指定および／または検査が行われない検査除外領域の指定である検査領域指定情報を受け付ける受付部と、を有し、
前記受付部は、前記基準画像生成部による基準画像の生成が完了する前に前記指定を受け付ける、画像検査装置。
【０００８】
（２）前記受付部は、前記基準画像生成部による前記基準画像の生成開始前または前記基準画像の生成中に前記指定を受け付ける、上記（１）に記載の画像検査装置。
【０００９】
（３）原稿画像に基づいて前記記録媒体に前記画像を形成する画像形成部と、

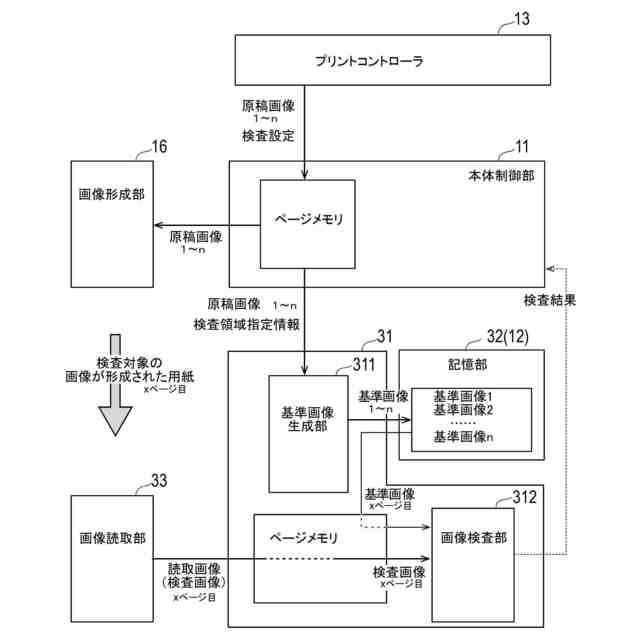

前記原稿画像を前記基準画像生成部と前記画像形成部とに送信するよう制御する制御部と、をさらに有し、
前記制御部は、受け付けた前記検査領域指定情報を前記基準画像生成部に送信する、上記（１）または２に記載の画像検査装置。
【００１０】
（４）前記制御部は、前記基準画像生成部による前記基準画像の生成と、前記画像形成部による前記記録媒体への前記画像の形成を並行して行わせる、上記（３）に記載の画像検査装置。
（【００１１】以降は省略されています）
