公開番号2025104837
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222966
出願日2023-12-28
発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B41J 3/36 20060101AFI20250703BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】受電コイルの配置の制約を解消することができる印刷装置を提供する。
【解決手段】ロール紙が収容されるロール紙収容部を有するケースと、前記ケースに接続され、前記ロール紙収容部を開閉するカバーと、前記ケースに形成されたバッテリー収容部と、前記バッテリー収容部に収容されるバッテリーと、前記ケースに対して取り付けられるベルトクリップと、を備え、前記ベルトクリップは、外部からの送電信号を非接触給電により受電して前記バッテリーへ給電する受電モジュールを含む、印刷装置。
【選択図】図4A
特許請求の範囲【請求項１】
ロール紙が収容されるロール紙収容部を有するケースと、
前記ケースに接続され、前記ロール紙収容部を開閉するカバーと、
前記ケースに形成されたバッテリー収容部と、
前記バッテリー収容部に収容されるバッテリーと、
前記ケースに対して取り付けられるベルトクリップと、
を備え、
前記ベルトクリップは、外部からの送電信号を非接触給電により受電して前記バッテリーへ給電する受電モジュールを含む、
印刷装置。
続きを表示（約 420 文字）【請求項２】
前記ベルトクリップは、前記ケースに対してカバーが配置されるケース第１面とは異なるケース第２面で前記ケースに対して接続される、
請求項１に記載の印刷装置。
【請求項３】
前記ベルトクリップは着脱可能である、
請求項１または請求項２に記載の印刷装置。
【請求項４】
前記ベルトクリップには、前記送電信号に基づく磁界を生成する送電コイルの第１磁石と接続可能な位置決め部材が設けられる、
請求項１または請求項２に記載の印刷装置。
【請求項５】
前記ベルトクリップには、保護カバーが設けられる、
請求項１または請求項２に記載の印刷装置。
【請求項６】
前記バッテリーの前記ケースに対する挿抜方向から見たとき、前記ベルトクリップの前記ケースとの第１接続位置は、前記バッテリーと重ならない、
請求項１または請求項２に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
人により携帯することが可能な携帯型のプリンターが用いられている。
このような携帯型のプリンターは、例えば、公共料金の検針などにおいて、集金人などにより携帯されて用いられている。
【０００３】
特許文献１には、ベルトクリップを有する携帯型プリンターが記載されており、当該携帯型プリンターはバッテリーが着脱可能なバッテリー収容部を有している（特許文献１参照。）。当該携帯型プリンターでは、ベルトクリップをズボンなどに取り付けておくことが可能である。
特許文献２には、携帯型のモバイルプリンターが記載されており、当該モバイルプリンターはワイヤレス給電可能なユニットを搭載している（特許文献２参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－４５８０８号公報
特開２０２３－７８６００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述のような従来技術に係る携帯型のプリンターでは、一般にバッテリーが搭載されている面と同じ面に受電コイルが配置されるため、ベルトクリップの配置箇所について制約が生じる場合があった。例えば、ベルトクリップが当該底面にねじ止めされる構成において、工具を使用していったんベルトクリップを外した状態で送電コイルと受電コイルとの位置合わせをすることが必要な場合もあった。
【課題を解決するための手段】
【０００６】
上記課題を解決するために一態様は、ロール紙が収容されるロール紙収容部を有するケースと、前記ケースに接続され、前記ロール紙収容部を開閉するカバーと、前記ケースに形成されたバッテリー収容部と、前記バッテリー収容部に収容されるバッテリーと、前記ケースに対して取り付けられるベルトクリップと、を備え、前記ベルトクリップは、外部からの送電信号を非接触給電により受電して前記バッテリーへ給電する受電モジュールを含む、印刷装置である。
【図面の簡単な説明】
【０００７】

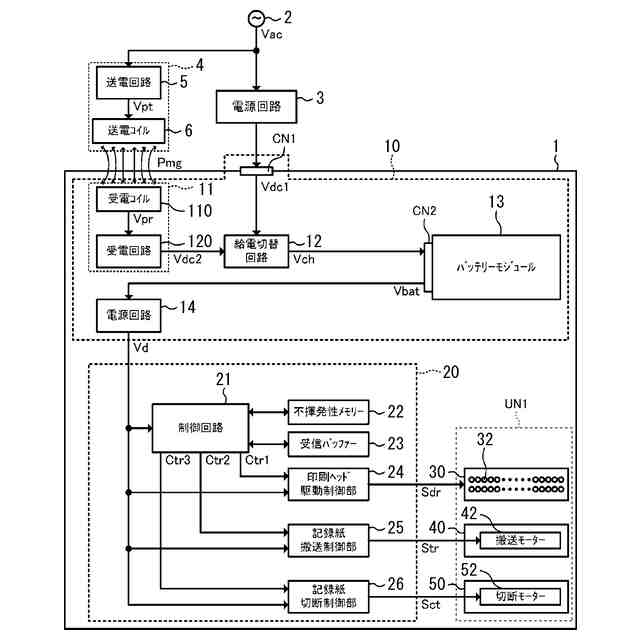

モバイルプリンターの電気構成を示す図である。

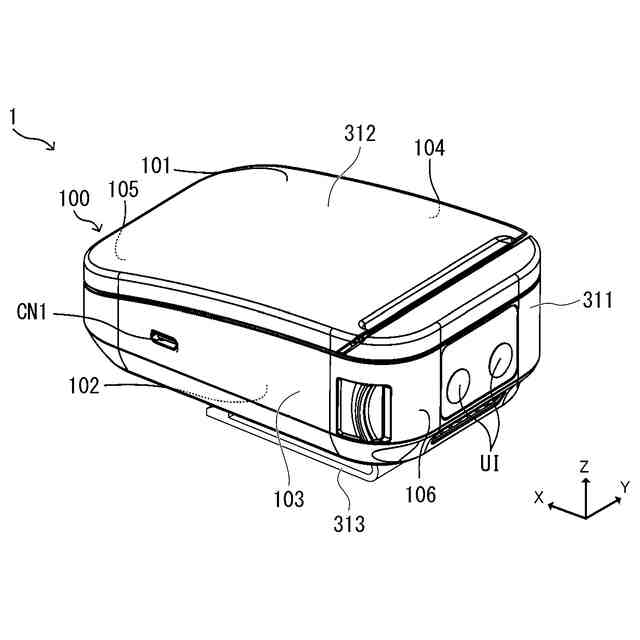

カバーが閉じている場合のモバイルプリンターの斜視図である。

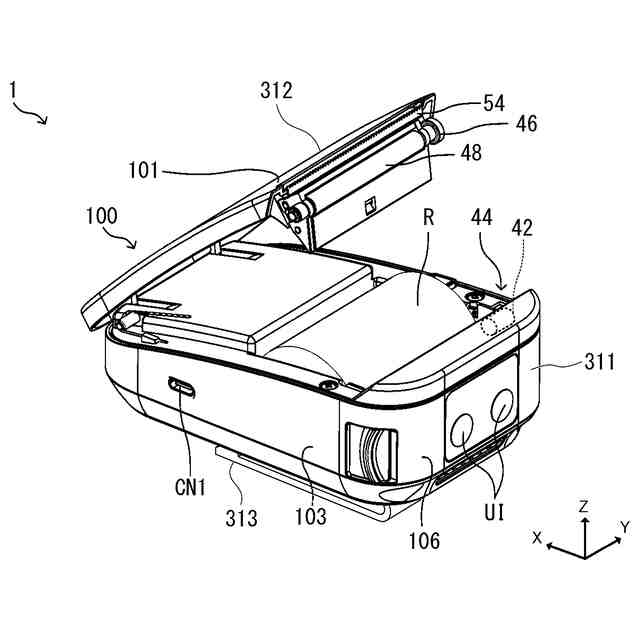

カバーが開いている場合のモバイルプリンターの斜視図である。
モバイルプリンターの内部構造の一例を示す断面図である。

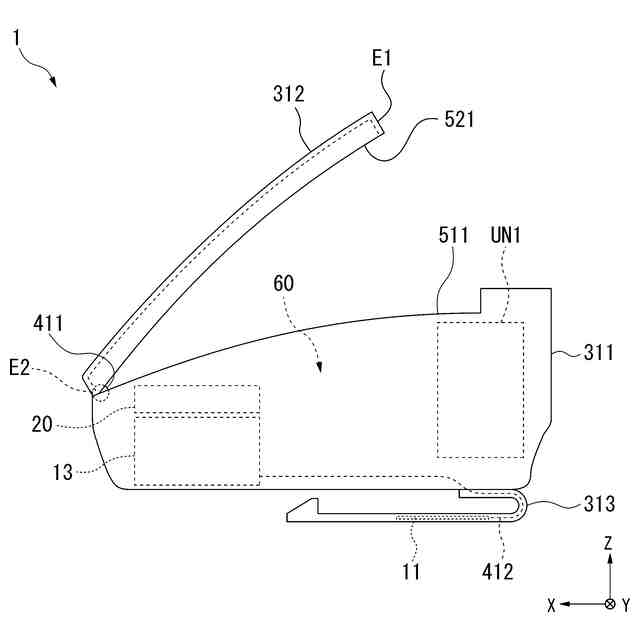

ケースに対してカバーが開いた状態におけるモバイルプリンターの概略構造の一例を示す図である。

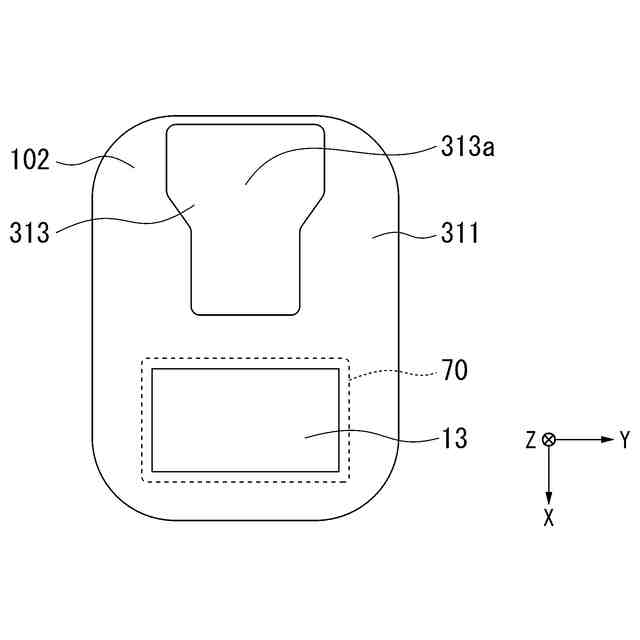

モバイルプリンターの裏側の様子の一例を示す図である。

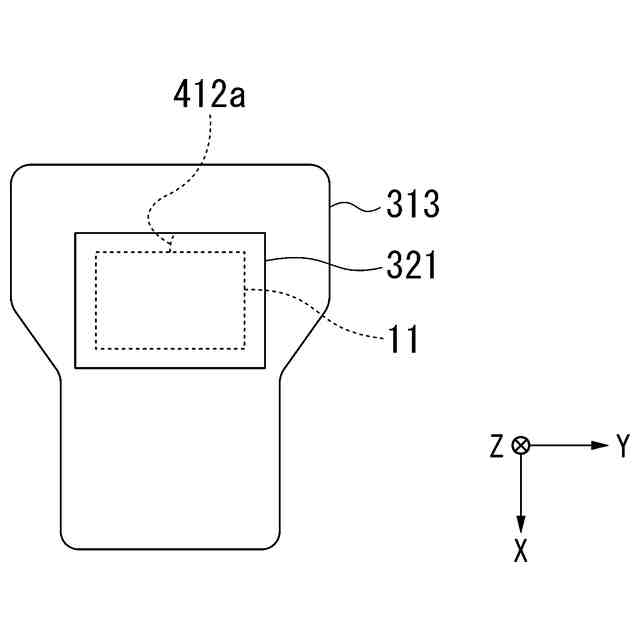

保護カバーが用いられる場合における受電モジュールの配置位置の一例を示す図である。
受電モジュールの構造の一例を示す図である。
受電コイルの一例を示す分解図である。
受電コイルと送電コイルとの位置合わせの一例を示す図である。
【発明を実施するための形態】
【０００８】
以下、実施形態について、図面を参照して説明する。
以下、用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された内容を不当に限定するものではない。また以下で説明される構成の全てが必須構成要件であるとは限らない。
また、説明の便宜上、構成部の名称に第１、第２などの番号を付す場合があるが、その番号は各構成部を特定するための便宜上のものである。
【０００９】
モバイルプリンター１の電気構成について説明する。
図１は、モバイルプリンター１の電気構成を示す図である。本実施形態におけるモバイルプリンター１は、記録媒体として感熱紙の表面に、複数の発熱素子を備えたサーマルヘッドが熱を加えることで、当該記録媒体に所望の文字または画像等を印刷する所謂サーマルプリンターである。また、図１には、本実施形態のモバイルプリンター１に加えて、モバイルプリンター１の外部から駆動電力を供給する外部機器として、商用電源２、第１電源回路３、および送電ユニット４を図示している。
ここで、本実施形態では、モバイルプリンター１が印刷ヘッドとしてサーマルヘッドを備えるサーマルプリンターである場合を示すが、他の例として、モバイルプリンター１が印刷ヘッドとしてインクジェットヘッドを備えるインクジェットプリンターであってもよい。
【００１０】
商用電源２は、商用周波数の交流電圧である電源電圧信号Ｖａｃを生成し、第１電源回路３、および送電ユニット４のそれぞれに供給する。
（【００１１】以降は省略されています）
