公開番号2025109152
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024012308
出願日2024-01-11
発明の名称地震の揺れ回避装置
出願人個人
代理人
主分類F16F 15/02 20060101AFI20250716BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】地震はその大小に関わらず様々なところで大きな影響を与え、多方面において被害が出ている。
本装置は、被害を軽減する一助を提供するものである。
【解決手段】本体装置によるときは、A、B、Cそれに11を三層に組み合わせて、地震の揺れを回転運動に変換して吸収するのが特徴である。
特許請求の範囲【請求項１】
スライドプレートＡ、プレートＢ、ベースアンカーＣがあって、Ａは、平面体で中央部に円空２があり、都合の良い位置に複数の穴３がある。Ｂは、中央部を円柱状の凸部６として、都合の良い位置に複数の円空５を設け、６を除いては表裏面は平で、地面には直接関わりを持たない。Ｃは地面（床）に固定する縁があり、中央部に複数の凹み１２があって、これに回転体１１を配して、都合の良い位置にネジ穴８を設け、この８はＡの３と同じ位置で、これにメーンボルト１０を設置して、Ａ、Ｂ、Ｃ及び１１を三層に組み合わせて一体として、６はＡから頭が出る状態となり、２は６に対して、また、５も１０に対して大きい円空域を有して、これを揺れを逃がす回避範囲とした回転体の回転による三層構造の地震回避装置

発明の詳細な説明【技術分野】
【０００１】
本発明は構造物に対する地震動の影響を回避させるものである
続きを表示（約 2,500 文字）【０００２】
従来の免震構造は、特殊な素材を重層にして免震を図っているものや、アブソバーで揺れを吸収しているもの、或いは、ダンパーと称するものがある。
【先行技術文献】
【０００３】
【発明の概要】
【発明が解決しようとする課題】
【０００４】
地震動による被害は、地上にある全ての構造物や、その内部にある家具や商品棚の商品の散乱など多方面に及んでいる。
本発明は、地震の揺れに逆らうことなく、これを逃がして被害の軽減を図るとしたものである。
【課題を解決するための手段】
【０００５】
本発明は、地面と構造物との間に球状の回転体を設けて、その回転体の回転により地震による揺れを逃がすとしたものである。
【発明の効果】
【０００６】
地面と構造物との間に回転体を設けて、地震による揺れを回転運動に変換して吸収し、それにより地震の影響を最小限に回避させる効果がある。
【図面の簡単な説明】
【０００７】

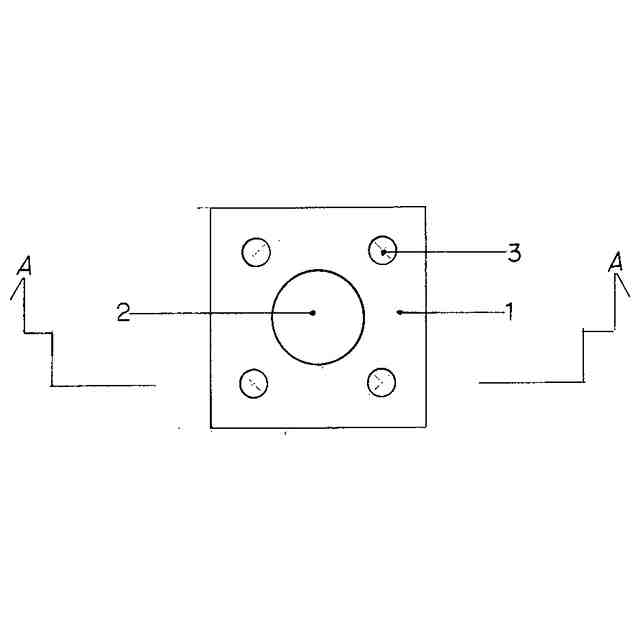

スライドプレートＡの平面図１

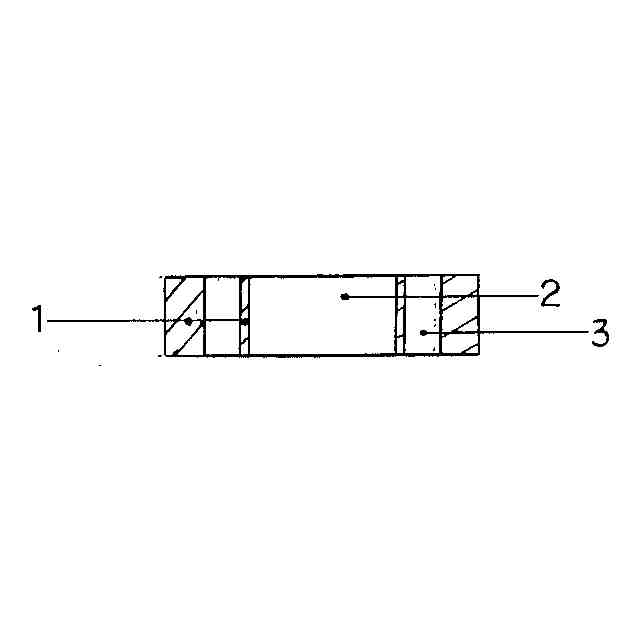

平面図１のＡ―Ａ断面図

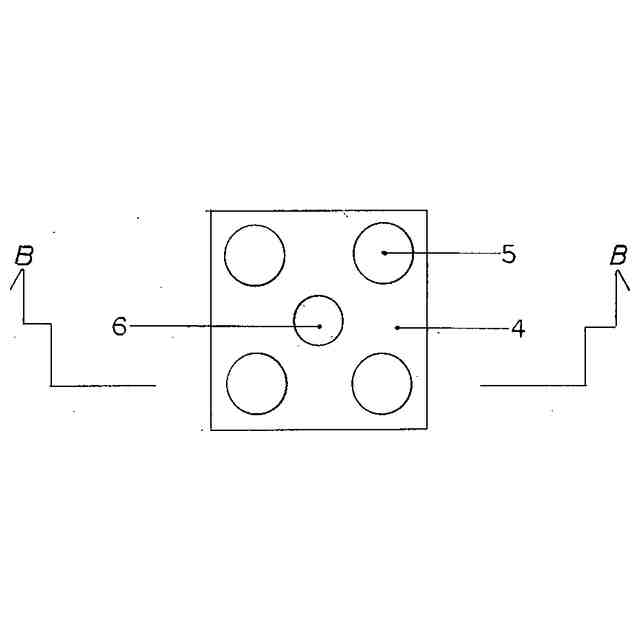

プレートＢの平面図２

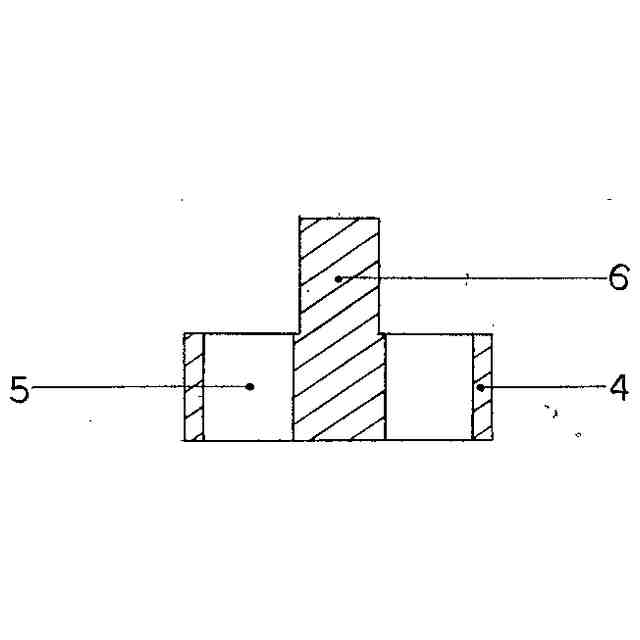

平面図２のＢ―Ｂ断面図

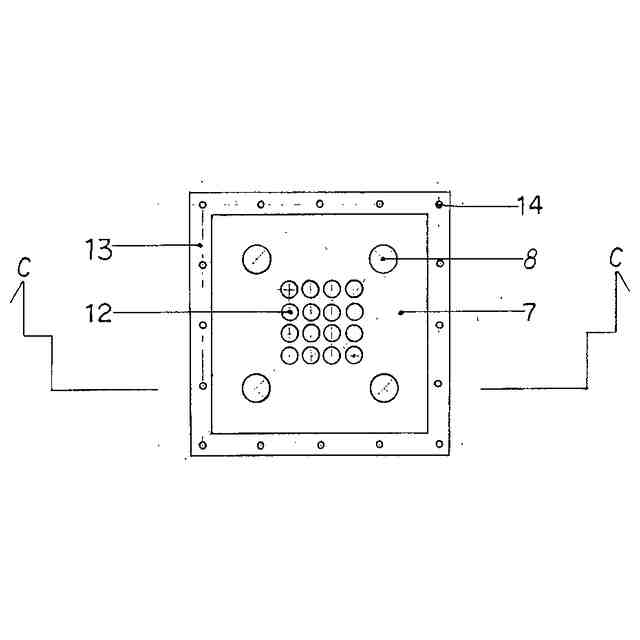

ベースアンカ―Ｃの平面図３

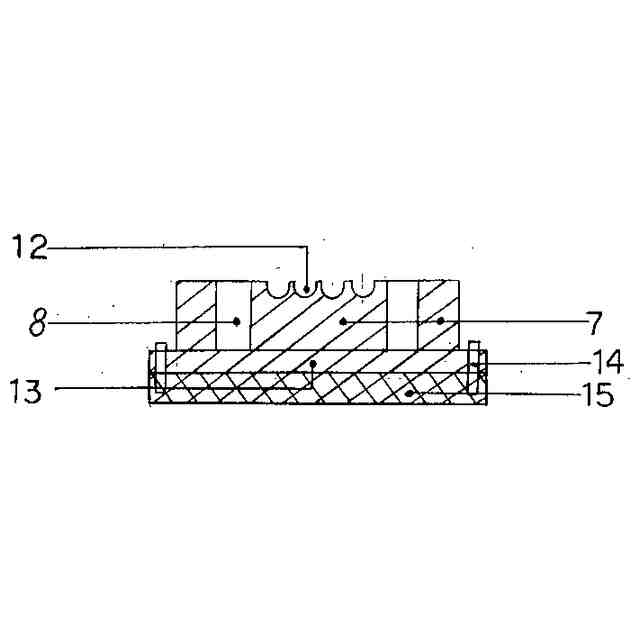

平面図３のＣ―Ｃ断面図

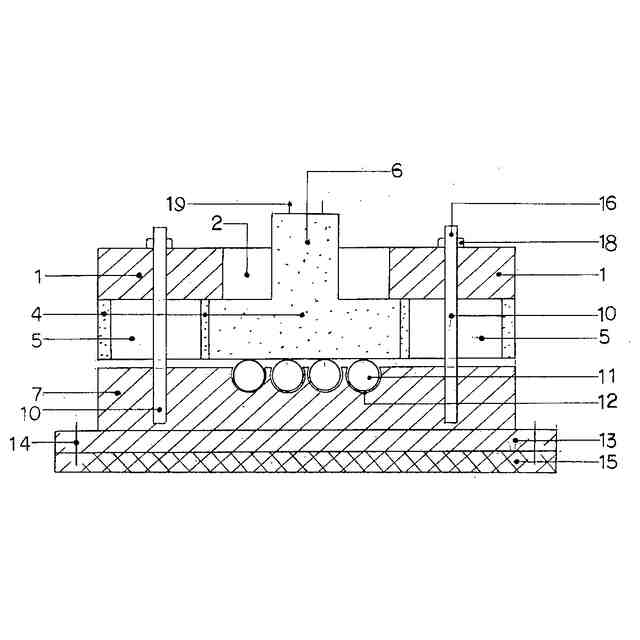

図２、図４、図６の断面図を組み合わせて、平常時の状態を拡大図で表記した。

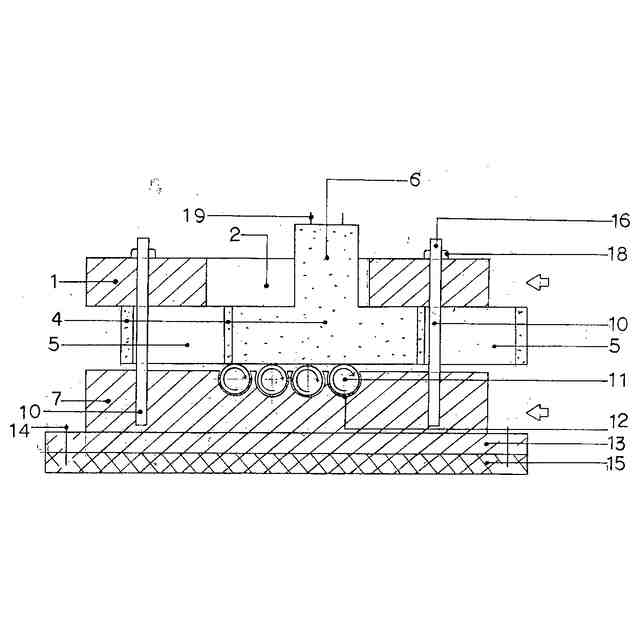

図７の、地震における横揺れと、それに伴う回転体の動きを矢印で表記した拡大図。（矢印は地震の動きと方向にを示す。）

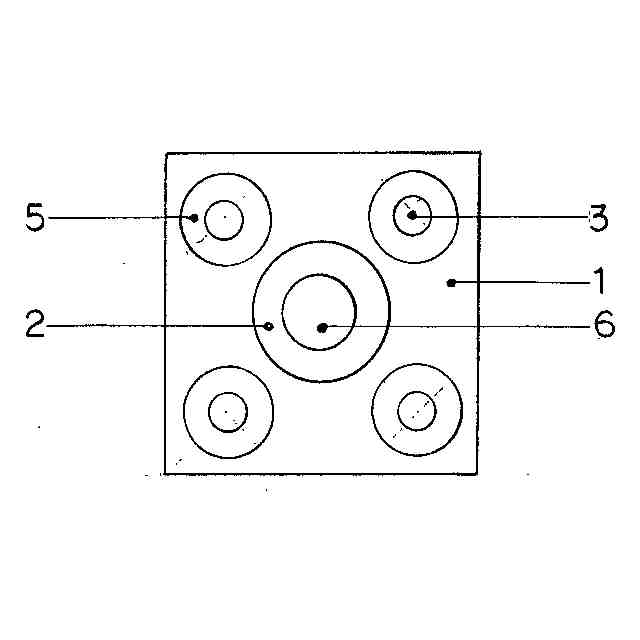

スライドプレートＡとプレートＢを重ね合わせた平常時の平面図（プレートＢの４は隠れているが、６を表記し１０と３は重複しているので符号３を表記した）

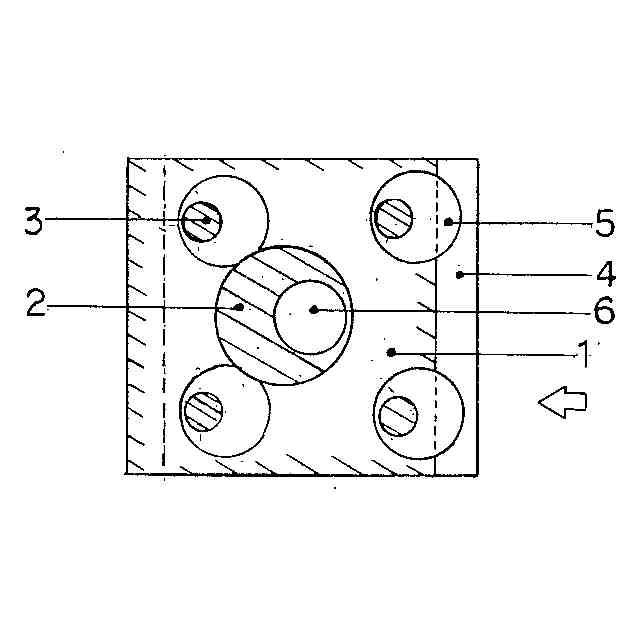

地震による図９の横揺れを表記した平面図（隠れていた４が見えて、１と２と３が移動している。（この時、１１は回転して図８のようになる。）（動いた部分を斜線表記し、矢印でその方向を記した）（隠れている所は点線表示した。）
複数の本体装置を設置して、その上部に建物の土台を配置した参考図。（縁１３と１５は重なっているので符号だけを表記した。単体でも使用可能である）
球状の回転体１１（拡大図）
メーンボルト１０周辺部の組立略図（拡大図）（穴３とネジ穴８はネジ１６と１７に重複しているので表記しなっかた。）
【発明を実施する為の形態】
【０００８】
本発明を実施する為の形態について説明する。
図１は、四角形のスライドプレートＡである。その中央部は丸く切り取って円空２とし、都合の良い位置に複数の穴３があり、表裏面は平で、図２は図１の断面図である。
図３はプレートＢである。このプレートＢに外圧を加えてならず、その中央部に円柱状の凸部６があり、この６に構造物が載り、都合の良い位置に複数の円空５を設けて、６を除いては表裏面は平で、図４は図３の断面図である。
図５は、ベースアンカ―Ｃで、地面（床）に固定とし、中央部の上面に複数の凹み１２があり、これに１１を配し、また、都合の良い位置に複数のネジ穴８があって、この８はＡの３と同じ位置で、これにメーンボルト１０を設置して、１０の端部の一方はＡの３に
他方の端部もＣの８に取り付けて、これによりＡとＣは１０を介して常に一体となる。
また１６の所は少し細く段差にして、太い部分は１８を締めたときのスットパ―の役目を果たし、また、Ｃには縁１３があり、同じサイズの別の縁１５を地面に固定とし、縁同士がアンカーボルト１４で一体とする。
ＡとＢについて、Ａの２はＢの６より丸くて大きく、Ｂの５も１０に対して丸くて大きい円空域を有するが、この２と５の円空域は地震の揺れを逃がすスペースとして設けて、Ａと１０の動きが、この円空域内の動きであればＢと６への衝突を回避することが出来て、地面が揺れても構造物は揺れないとしたものであるが、この揺れが、回避範囲を超える様な大きな揺れの場合はこの限りではなく、揺れの回避は、円空域の大きさで決まり、Ａは６に、そして、１０はＢに衝突してはならないのである。
組み立てに当たっては、最下段のＣに１０を取り付け、１２に球状の回転体１１を設けて１１と１２の間には「ゆとり」があり、自在に動くことが出来て、Ｂは、その上に乗り、Ａは、Ｂの上に重ねる事とし、Ｂの６はＡの２から頭が出る状態で１８を締め付けると、ＡとＢとＣそれに１１は一体となる。
地震が発生すると、図８に示す通り、強い力で地面と一体のＣ、１０、Ａが動き、同時にその動きに反応して１１は１２の中で自然発生的に「回転運動」となり、Ｂの底部では、その回転運動は空転状態となって、Ｂには伝わらず、構造物を支えるＢ及び６への影響を回避し、結果的には他方への伝播を防ぐ事ができるのである。
本装置は、技術的には単純な構造であるが、その効果については大きな安全と安心が期待できる。
（記載中のＡ、Ｂ、Ｃとあるのは、スライドプレートＡ，プレート，Ｂベースアンカ―Ｃのことで、その他のものも符号で表記した。
【符号の説明】
【０００９】
１―スライドプレートＡ２―円空３―穴
４―プレートＢ５―円空６―凸部
７―ベースアンカ―Ｃ８―ネジ穴９―切断線
１０―メーンボルト１１―回転体１２―凹み
１３―縁１４―アンカーボルト１５―縁
１６―ネジ部１７―ネジ部１８―ナット
１９―土台の取合い部２３―土台
