発明の名称液体吐出ヘッド
出願人理想テクノロジーズ株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B41J 2/14 20060101AFI20250731BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】大型化することなく、発熱部及び基板を容易に保持できる液体吐出ヘッドを提供すること。
【解決手段】液体吐出ヘッドは、液体吐出部と、発熱体と、基板と、温調部と、板バネと、を備える。液体吐出部は、ノズル列を有する。発熱体は、前記ノズル列に対応する。基板は、前記発熱体に接続される。温調部は、前記基板に当接するとともに、前記発熱体に当接する。板バネは、前記基板及び前記発熱体を保持する。
【選択図】図2
特許請求の範囲【請求項１】
ノズル列を有する液体吐出部と、
前記ノズル列に対応する発熱体と、
前記発熱体に接続される基板と、
前記基板に当接するとともに、前記発熱体に当接する温調部と、
前記基板及び前記発熱体を保持する板バネと、
を備える、液体吐出ヘッド。
続きを表示（約 540 文字）【請求項２】
前記板バネは、前記発熱体を保持する第１保持部及び前記基板を保持する第２保持部を一体に有する、請求項１に記載の液体吐出ヘッド。
【請求項３】
前記液体吐出部は、前記ノズル列を複数有し、
前記発熱体及び前記基板は、前記複数のノズル列の並び方向で並んで少なくとも前記ノズル列と同数設けられ、
前記板バネは、前記複数の発熱体及び前記複数の基板のうち、前記並び方向で隣り合う２つの前記発熱体及び２つの前記基板を保持する２つの前記第１保持部及び２つの前記第２保持部を有する、請求項２に記載の液体吐出ヘッド。
【請求項４】
前記ノズル列は、４列であり、
前記並び方向で、前記発熱体及び前記基板は４つ設けられ、
前記板バネは、２つ設けられる、請求項３に記載の液体吐出ヘッド。
【請求項５】
前記第１保持部及び前記第２保持部は、凸形状に形成され、
前記発熱体は、前記第１保持部の前記凸形状の先端及び前記温調部の外面との間に挟み込まれ、
前記基板は、前記第２保持部の前記凸形状の先端及び前記温調部の外面との間に挟み込まれる、請求項２乃至請求項４のいずれか一項に記載の液体吐出ヘッド。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、液体吐出ヘッドに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
インク等の液体を媒体に吐出する液体吐出ヘッドが従前から知られている。このような液体吐出ヘッドには、基板に接続された配線フィルムにドライバＩＣ等が実装される。また、液体吐出ヘッドは、ドライバＩＣ等の発熱体を温調する流路を有する冷却部を有する構成や、冷却部で基板を保持する構成も知られている。また、液体吐出ヘッドのノズル列が増えると、ヘッド本体の構成や発熱体を冷却する部材ための構成や基板を保持する構成が複雑となることから、大型化することなく、容易に発熱体及び基板を保持できる技術が求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０３７８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、大型化することなく、発熱部及び基板を容易に保持できる液体吐出ヘッドを提供することである。
【課題を解決するための手段】
【０００５】
実施形態の液体吐出ヘッドは、液体吐出部と、発熱体と、基板と、板バネと、を備える。液体吐出部は、ノズル列を有する。発熱体は、前記ノズル列に対応する。基板は、前記発熱体に接続される。温調部は、前記基板に当接するとともに、前記発熱体に当接する。板バネは、前記基板及び前記発熱体を保持する。
【図面の簡単な説明】
【０００６】
実施形態に係る液体吐出ヘッドの構成を示す斜視図。

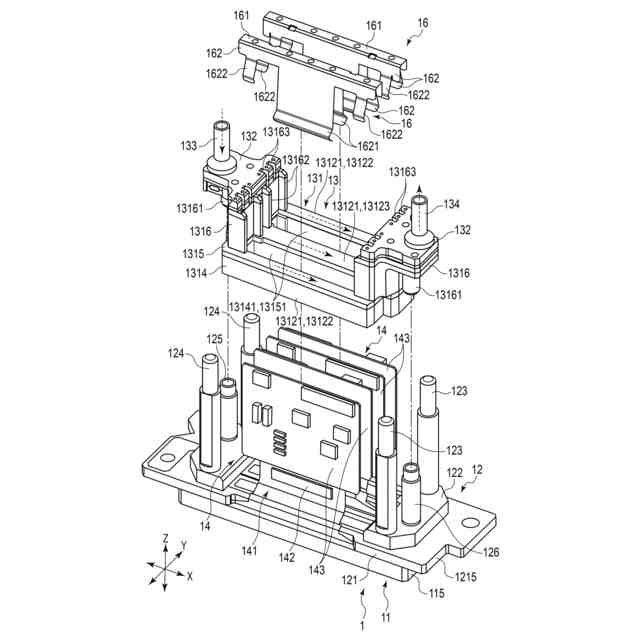

実施形態に係る液体吐出ヘッドの構成を示す分解斜視図。
実施形態に係る液体吐出ヘッドの構成を一部断面で、概略的に示す側面図。

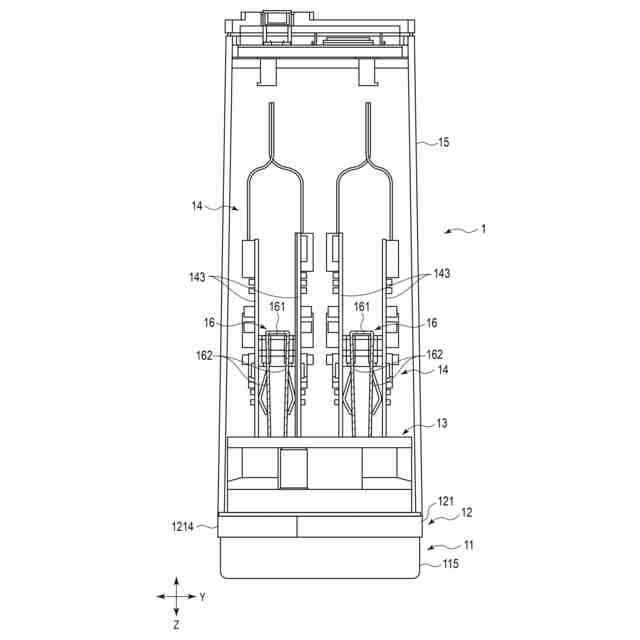

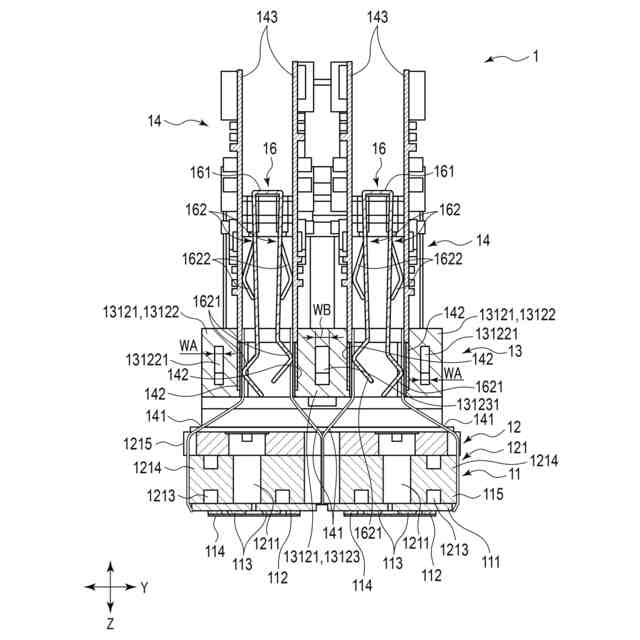

実施形態に係る液体吐出ヘッドの構成を示す断面図。

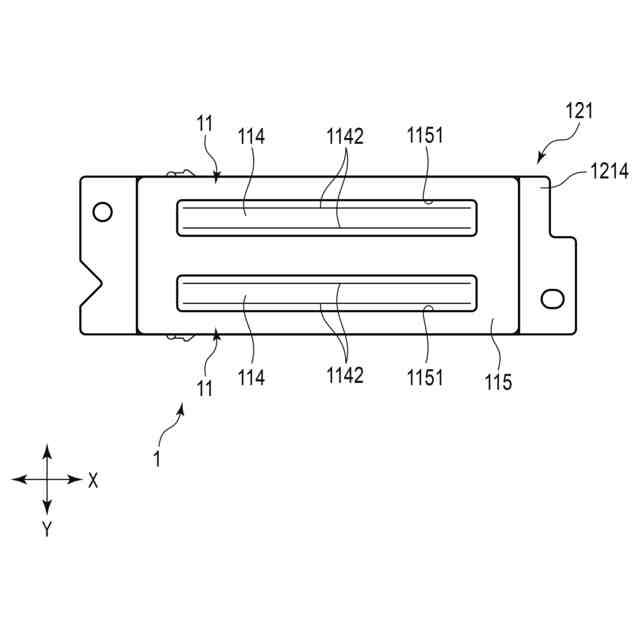

実施形態に係る液体吐出ヘッドの構成をノズルプレート側から示す図。
実施形態に係る液体吐出ヘッドのヘッド本体及びマニフォールドユニットの構成を一部断面で示す斜視図。

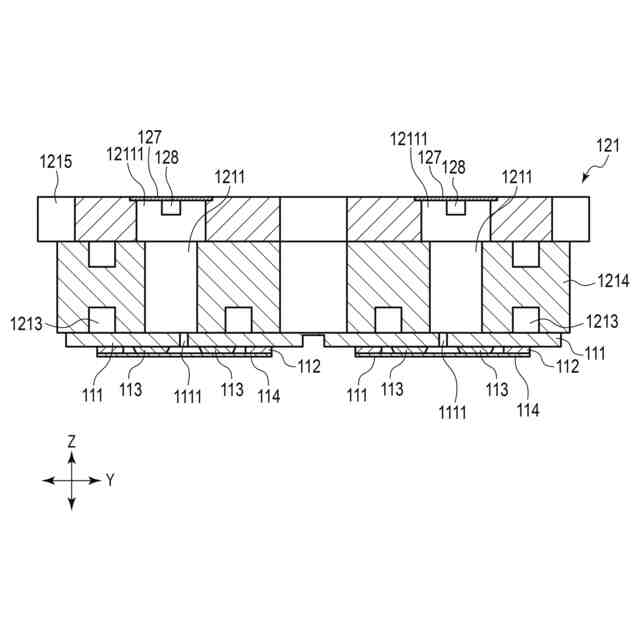

実施形態に係るヘッド本体及びマニフォールドユニットの構成を示す断面図。

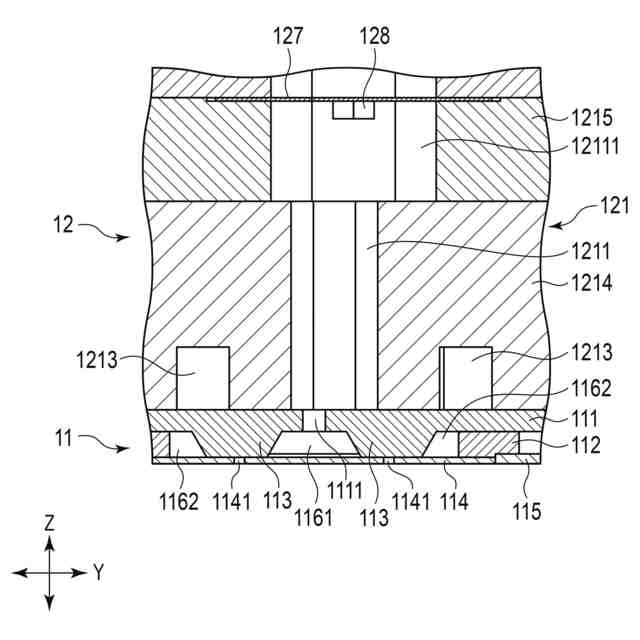

実施形態に係るヘッド本体及びマニフォールドユニットの構成を示す断面図。
実施形態に係るヘッド本体の構成を一部省略して示す図。
実施形態に係る冷却流路ユニットの構成を示す分解斜視図。
実施形態に係る液体吐出ヘッドに用いる保持部材の構成を示す断面図。
実施形態に係る液体吐出装置の構成を示す説明図。
【発明を実施するための形態】
【０００７】
以下に、実施形態に係る液体吐出ヘッド１及び液体吐出ヘッド１を用いた液体吐出装置２について、図１乃至図１２を参照して説明する。図１は、実施形態に係る液体吐出ヘッド１の構成を、カバー１５を省略して示す斜視図である。図２は、液体吐出ヘッド１の構成を、カバー１５を省略して示す分解斜視図であり、図３は、液体吐出ヘッド１の構成を一部断面で、概略的に示す側面図であり、図４は、液体吐出ヘッド１の構成を、カバー１５を省略して示す断面図である。
【０００８】
図５は、液体吐出ヘッド１の構成をノズルプレート１１４側から示す図である。図６は、液体吐出ヘッド１のヘッド本体１１及びマニフォールドユニット１２の構成を一部断面で示す斜視図、図７は、ヘッド本体１１及びマニフォールドユニット１２の構成を示す断面図、図８は、ヘッド本体１１及びマニフォールドユニット１２の構成を拡大して示す断面図である。
【０００９】
図９は、ヘッド本体１１の構成を一部省略して示す図である。図１０は、冷却流路ユニット１３の構成を示す分解斜視図である。図１１は、ドライバＩＣ１４２及びプリント配線基板１４３を冷却流路ユニット１３とともに保持する保持部材１６の構成を示す断面図である。図１２は、実施形態に係る液体吐出装置２の構成を示す説明図である。なお、図２において、冷却水の流れの一例を破線の矢印で示す。
【００１０】
また、図１乃至図１１中に互いに直交するＸ軸、Ｙ軸、Ｚ軸を示す。また、以下の説明において、Ｘ軸に沿った方向を第１方向Ｘとし、Ｙ軸に沿った方向を第２方向Ｙとし、Ｚ軸方向に沿った方向を第３方向Ｚとして説明する。また、各図において説明のため、適宜構成を拡大、縮小または省略して示している。
（【００１１】以降は省略されています）
