公開番号2025124192
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020075
出願日2024-02-14
発明の名称微細化装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B02C 19/20 20060101AFI20250819BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】円滑かつ良好な微細化処理を行うことができる微細化装置を提供すること。
【解決手段】原料の投入口および排出口を有するケーシングと、ケーシング内の投入口側に収納され、第1ブレードを有し、第1回転軸回りに回転する第1ローター部と、ケーシング内の排出口側に収納され、第2ブレードを有し、第2回転軸回りに第1ローター部とは独立して回転する第2ローター部と、第1ローター部および第2ローター部をそれぞれ回転駆動する駆動部と、を備えることを特徴とする微細化装置。
【選択図】図2
特許請求の範囲【請求項１】
原料の投入口および排出口を有するケーシングと、
前記ケーシング内の前記投入口側に収納され、第１ブレードを有し、第１回転軸回りに回転する第１ローター部と、
前記ケーシング内の前記排出口側に収納され、第２ブレードを有し、第２回転軸回りに前記第１ローター部とは独立して回転する第２ローター部と、
前記第１ローター部および前記第２ローター部をそれぞれ回転駆動する駆動部と、を備えることを特徴とする微細化装置。
続きを表示（約 580 文字）【請求項２】
前記第１ローター部の平均回転速度をＶ１とし、前記第２ローター部の平均回転速度をＶ２としたとき、前記駆動部は、Ｖ２＞Ｖ１を満足するように前記第１ローター部および前記第２ローター部を回転駆動する請求項１に記載の微細化装置。
【請求項３】
前記駆動部は、Ｖ１／Ｖ２が０．１以上０．９以下を満足するように前記第１ローター部および前記第２ローター部を回転駆動する請求項２に記載の微細化装置。
【請求項４】
前記駆動部は、前記第１ローター部の回転速度が経時的に変化するように前記第１ローター部を回転駆動し、前記第２ローター部の回転速度が経時的に一定となるように前記第２ローター部を回転駆動する請求項１ないし３のいずれか１項に記載の微細化装置。
【請求項５】
前記駆動部は、前記第１ローター部を回転駆動する第１モーターと、前記第２ローター部を回転駆動する第２モーターと、を有する請求項１ないし３のいずれか１項に記載の微細化装置。
【請求項６】
前記駆動部は、第３モーターと、前記第３モーターが出力する回転力を前記第１ローター部に伝達する第１伝達部と、前記第３モーターが出力する回転力を前記第２ローター部に伝達する第２伝達部と、を有する請求項１ないし３のいずれか１項に記載の微細化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、微細化装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
古紙を粗砕する粗砕部、粗砕部で得られた粗砕片を解繊する解繊部、解繊部で得られた解繊物を平面上に堆積させる堆積部、堆積したウェブを加熱、加圧する加熱加圧部、加熱加圧部で得られたシートを所定の形状に裁断する裁断部、および得られたシートを回収するシート回収部を備えたシート製造装置が知られている。
【０００３】
上記解繊部としては、例えば、特許文献１に記載されているようなターボ式微粉砕機を用いることができる。特許文献１のターボ式微粉砕機は、原料入口部および粉砕製品出口部を有するケーシングと、ケーシングの内面に設けられたライナーと、ケーシング内で回転するローターと、を有する。原料入口部よりケーシング内に導入された原料は、回転しているローターとライナーとの間を通過する際に粉砕され、得られた粉砕物は粉砕製品出口部から排出される。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－２７６９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載されているターボ式微粉砕機では、ローターとライナーとの間の隙間は、比較的狭く、原料のサイズや投入量等の条件によっては、原料がローターとライナーとの間に円滑に入っていかず、ローターの手前側で滞留してしまうおそれがある。この滞留が生じてしまうと、原料の微粉砕を円滑、良好に行うことができず、原料停滞の程度によっては、装置を停止し、微粉砕を中断しなければならないこともある。
【課題を解決するための手段】
【０００６】
本発明の微細化装置は、原料の投入口および排出口を有するケーシングと、
前記ケーシング内の前記投入口側に収納され、第１ブレードを有し、第１回転軸回りに回転する第１ローター部と、
前記ケーシング内の前記排出口側に収納され、第２ブレードを有し、第２回転軸回りに前記第１ローター部とは独立して回転する第２ローター部と、
前記第１ローター部および前記第２ローター部をそれぞれ回転駆動する駆動部と、を備える。
【図面の簡単な説明】
【０００７】
図１は、本発明の第１実施形態に係る微細化装置を備えるシート製造装置の概略を示す構成図である。

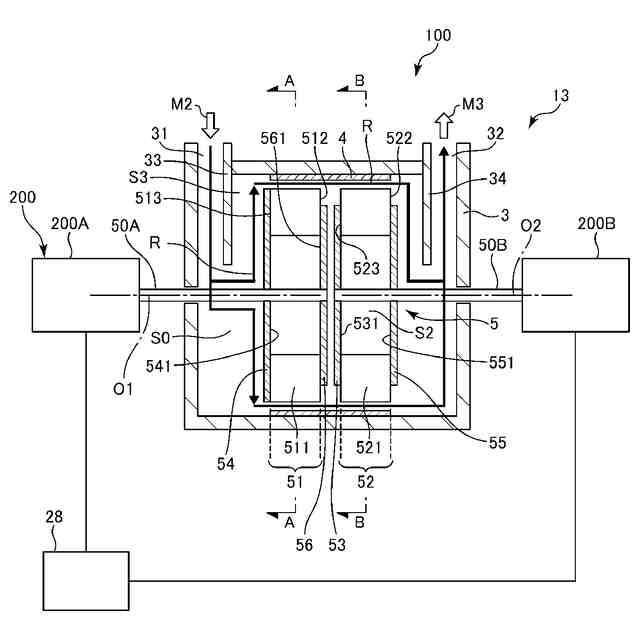

図２は、図１に示す微細化装置の縦断面図である。

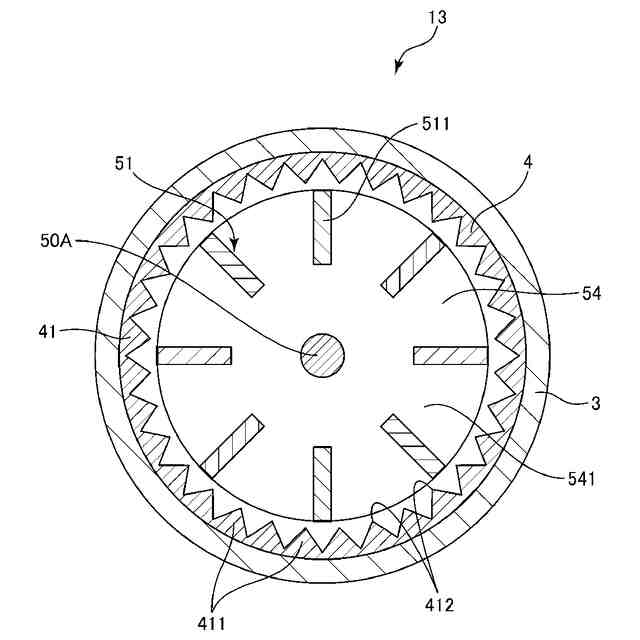

図３は、図２中のＡ－Ａ線断面図である。

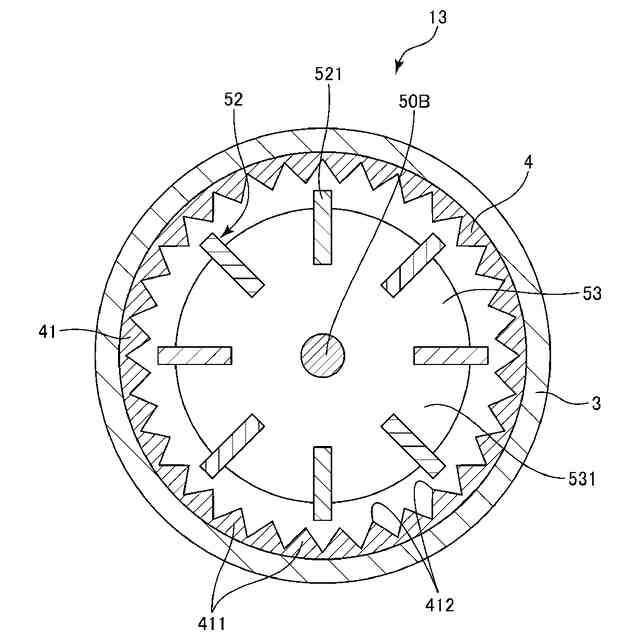

図４は、図２中のＢ－Ｂ線断面図である。

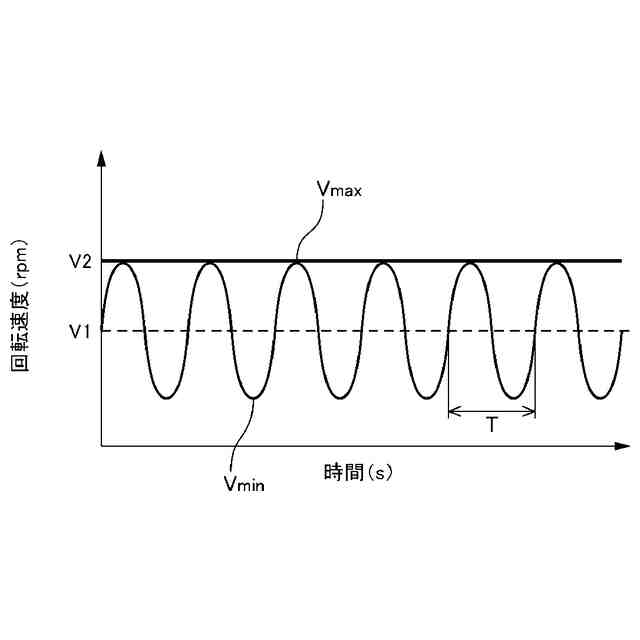

図５は、第１ローター部および第２ローター部の回転速度を示すグラフである。

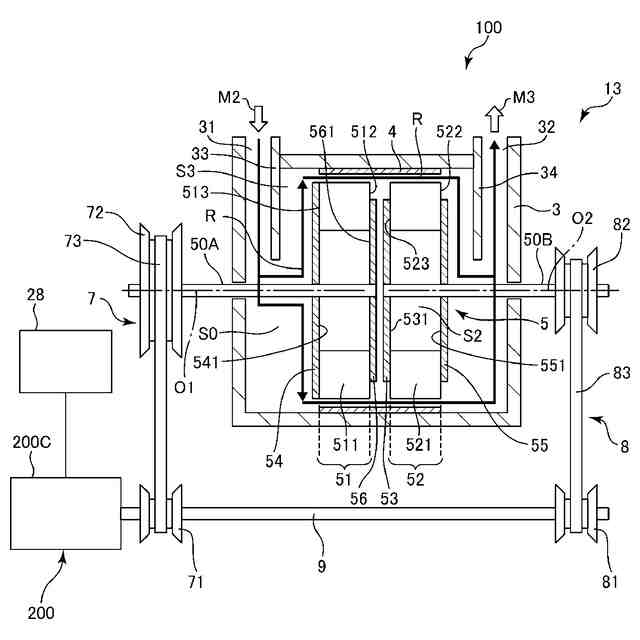

図６は、第２実施形態に係る微細化装置の縦断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の微細化装置を添付図面に示す好適な実施形態に基づいて詳細に説明する。
【０００９】
＜第１実施形態＞
図１は、本発明の第１実施形態に係る微細化装置を備えるシート製造装置の概略を示す構成図である。図２は、図１に示す微細化装置の縦断面図である。図３は、図２中のＡ－Ａ線断面図であり、第１ローター部の横断面図である。図４は、図２中のＢ－Ｂ線断面図であり、第２ローター部の横断面図である。図５は、第１ローター部および第２ローター部の回転速度を示すグラフである。
【００１０】
なお、以下では、図１の上側を「上」または「上方」、下側を「下」または「下方」と言うことがある。また、図２および図６の左側を「左」、右側を「右」と言うことがある。また、図１は、概略構成図であり、シート製造装置１００の各部の位置関係、向き、大きさ等は、図示のものに限定されない。また、図１において、粗砕片Ｍ２、解繊物Ｍ３、第１選別物Ｍ４－１、第２選別物Ｍ４－２、第１ウェブＭ５、細分体Ｍ６、混合物Ｍ７、第２ウェブＭ８および再生紙Ｓがそれぞれ搬送される方向、すなわち、矢印で示す方向を搬送方向とも言う。また、図１中の矢印の先端側を搬送方向における「下流側」、図１中の矢印の基端側を搬送方向における「上流側」とも言う。
（【００１１】以降は省略されています）
