公開番号2025122568
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024018160
出願日2024-02-08
発明の名称研削式精穀機、および、そのメンテナンス方法
出願人株式会社サタケ
代理人弁理士法人山王坂特許事務所
主分類B02B 3/06 20060101AFI20250814BHJP(破砕,または粉砕;製粉のための穀粒の前処理)
要約【課題】研削式精穀機の研削ロールの軽量化および交換作業を容易化する。
【解決手段】研削式精穀機は、外周面に砥粒が固定された回転体と、回転体を回転させる駆動部とを有する。回転体は、台座と、台座の外周面に巻き付けられた砥粒シートと、砥粒シートを台座に固定する固定部材とを含む。

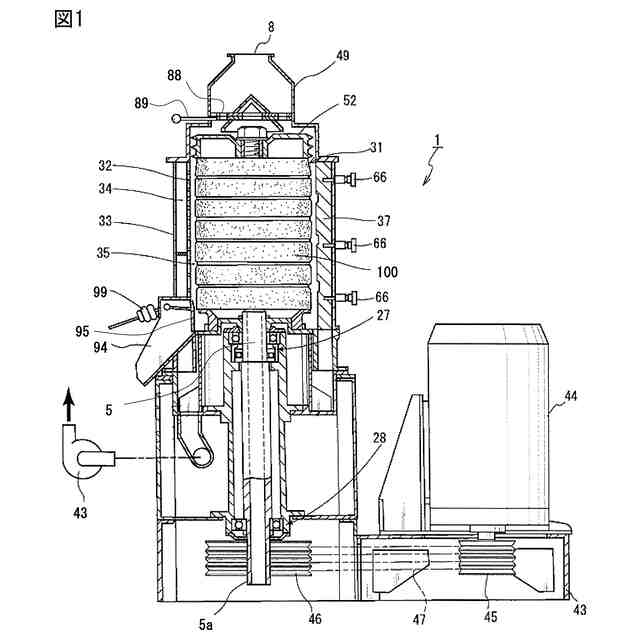

【選択図】図1
特許請求の範囲【請求項１】
外周面に砥粒が固定された回転体と、前記回転体を回転させる駆動部とを有し、

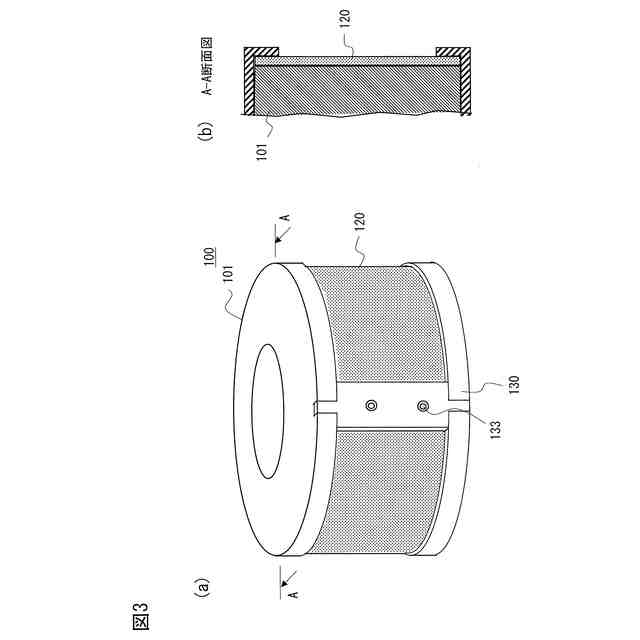

前記回転体は、台座と、前記台座の外周面に巻き付けられた砥粒シートと、前記砥粒シートを前記台座に固定する固定部材とを含むことを特徴とする研削式精穀機。
続きを表示（約 790 文字）【請求項２】
請求項１に記載の研削式精穀機であって、前記砥粒シートは、基礎シートと、前記基礎シートの上面に備えらえた金属膜とを含み、前記砥粒は、前記金属膜に分散して配置され、前記砥粒の一部分は、前記金属膜中に粒の一部分が埋め込まれて、残りの部分が前記金属膜の表面から突出していることを特徴とする研削式精穀機。
【請求項３】
請求項２に記載の研削式精穀機であって、金属膜は、メッキ膜であることを特徴とする研削式精穀機。
【請求項４】
請求項１に記載の研削式精穀機であって、前記砥粒シートは、帯状であり、前記台座の回転軸方向の両端には、帯状の前記砥粒シートの両端が挿入される凹部が周方向に沿って備えられていることを特徴とする研削式精穀機。
【請求項５】
請求項４に記載の研削式精穀機であって、前記凹部の深さ方向は、前記台座の回転軸と平行であることを特徴とする研削式精穀機。
【請求項６】

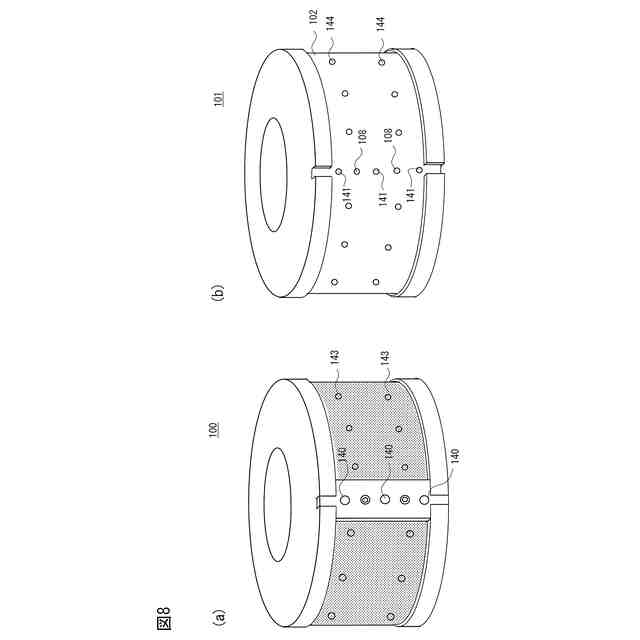

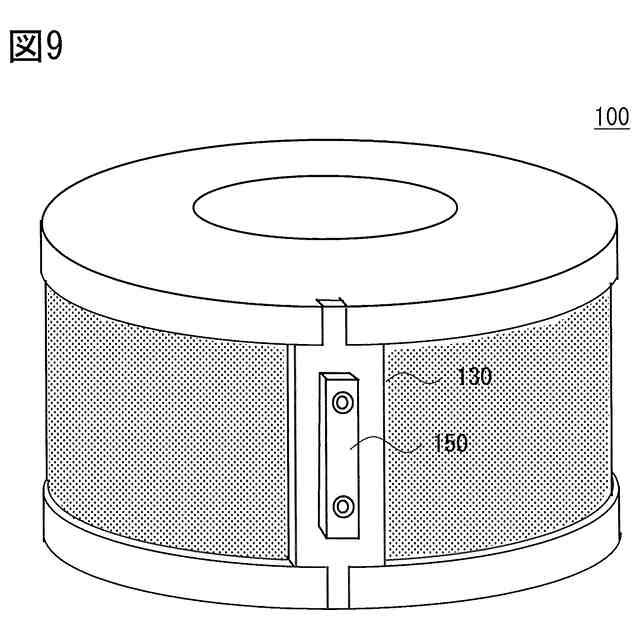

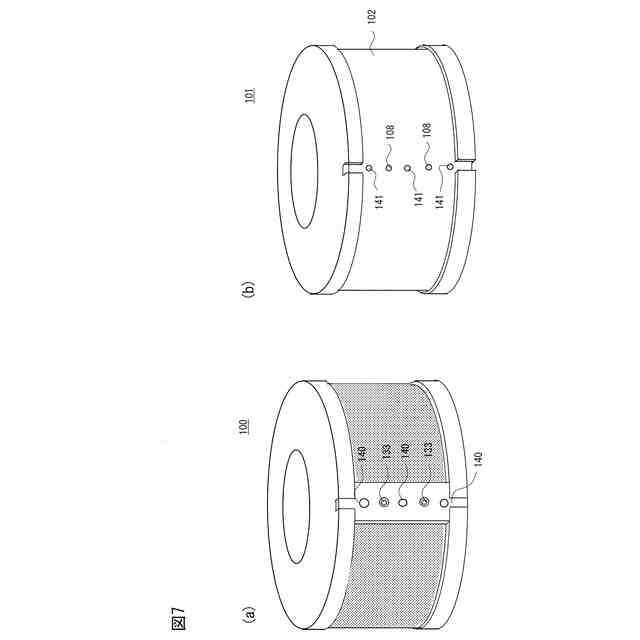

請求項１に記載の研削式精穀機であって、前記固定部材は、前記台座の外周面の周方向の少なくとも１箇所に取り付けられ、前記砥粒シートは、前記台座の外周面と、前記固定部材の間に挟まれることにより、前記台座に固定されていることを特徴とする研削式精穀機。
【請求項７】
請求項１に記載の研削式精穀機のメンテナンス方法であって、
前記固定部材を前記台座から取り外すことにより、前記研削式精穀機から前記台座を取り外すことなく、前記砥粒シートを前記台座から取り外す工程と、
新しい前記砥粒シートを前記台座に巻き付けた後、前記固定部材を前記台座に固定することにより、新しい前記砥粒シートを前記固定部材と前記台座の外周面との間に挟んで固定する工程と
を有することを特徴とする研削式精穀機のメンテナンス方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、穀粒を精穀するための研削式精穀機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

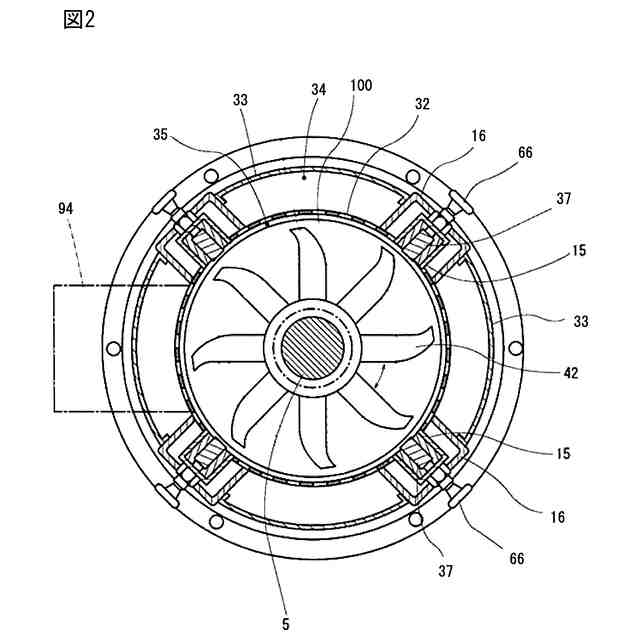

精穀機は、主に研削式精穀機と、摩擦式精穀機とに類別される。このうち研削式精穀機は、例えば、特許文献１、２に開示されているように、円盤状であって、周縁に金剛砂（カーボランダムに、粘土、長石類の粉末を加え、結合剤および水を混合して成形し、乾燥させ、１３８０～１４４０℃程度の高温により焼結したもの。）からなる研削砥石を設けた精白ロールを鉛直方向に複数段積み重ねて配置し、それらの外側に、糠を通過させる穴が設けられた多孔性筒状体（除糠精白筒）を配置した竪型の装置が知られている。これらの竪型研削式精穀機は、多段に配置した精白ロールを回転させ、上部から穀物を供給すると、穀物は、精白ロールの外周面の研削砥石と多孔性筒状体との間の空間（精穀室）で自転および公転しながら研削砥石によって表面が研削されて除糠され、精白された穀物は排出口から機外に排出される。
【０００３】
また、特許文献３には、軸方向を水平に配置したロール本体の外周面に、砥粒プレートおよび保持プレートを交互に複数固定した研削式の精白ロールが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第３２６６１６７号公報
特開２０１８－８２４１号公報
特開２０２１－１５９７８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１，２に記載の研削式竪型精穀機の精白ロールに使用される研削砥石は、焼成工法によって製造されたものであり、穀物を研削するにつれて表面が摩耗していく。一般的には、半年程度の期間精穀機の運転をすると、精白ロールを取り外し、新しい精白ロールに交換する。取り外した精白ロールは、周縁に設けた砥石の砥粒面を目立てする処理が行われ、再生される。７段程度に積み重ねた精白ロールの一つ一つは、作業者が持てる程度の重さ（例えば25キログラム以下）になるように設計されている。しかし、重量が大きいために、その交換作業は容易ではない。また、７段程度に積み重ねた精白ロールの砥石の摩耗の程度は一律同じではないため、摩耗したものだけを順次交換していくこととなる。この場合、交換の頻度が多くなり、その都度、精穀機を停止させる必要がある。そのため、生産効率が低下する原因となる。
【０００６】
本発明は上記問題点に鑑み、研削式精白ロールの砥石の交換作業を容易化することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の研削式精穀機は、外周面に砥粒が固定された回転体と、回転体を回転させる駆動部とを有する。回転体は、台座と、台座の外周面に巻き付けられた砥粒シートと、砥粒シートを台座に固定する固定部材とを含む。
【０００８】

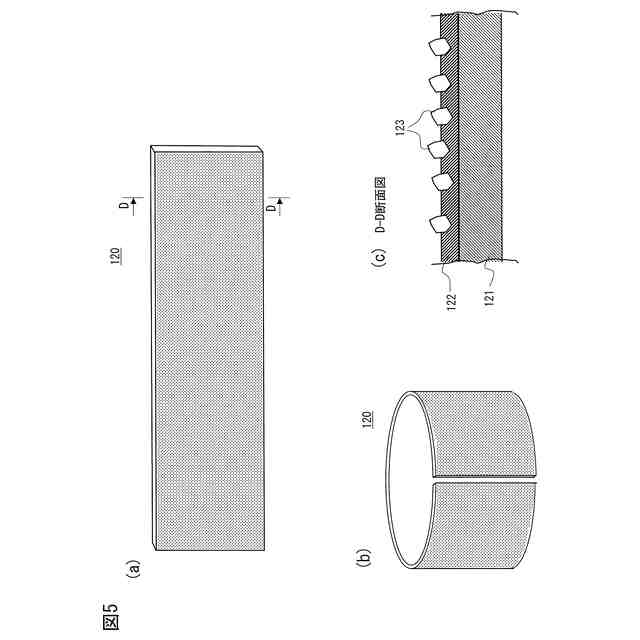

砥粒シートは、例えば、基礎シートと、基礎シートの上面に備えらえた金属膜とを含む構成とする。砥粒は、金属膜に分散して配置され、砥粒の一部分は、金属膜中に粒の一部分が埋め込まれ、残りの部分が金属膜の表面から突出している。
【０００９】
上記金属膜としては、例えば、メッキ膜を用いる。
【００１０】

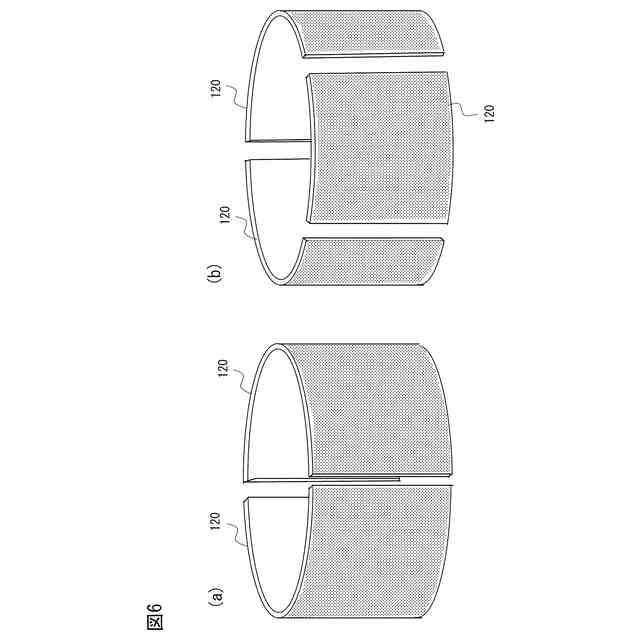

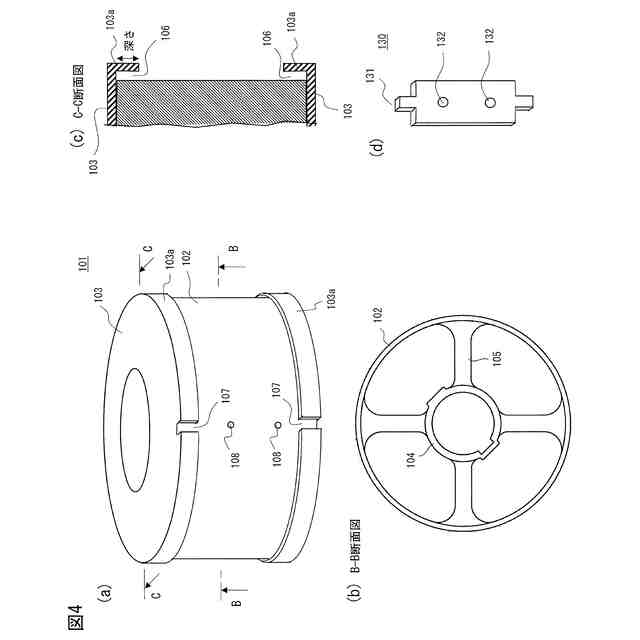

上記砥粒シートは、例えば、帯状とすることができる。この場合、台座の回転軸方向の両端には、帯状の前記砥粒シートの両端が挿入される凹部が周方向に沿って備えられた構成とする。
（【００１１】以降は省略されています）
