公開番号2025149143
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049604
出願日2024-03-26
発明の名称聴音装置
出願人日鉄テックスエンジ株式会社
代理人個人
主分類G01H 17/00 20060101AFI20251001BHJP(測定;試験)
要約【課題】聴音装置で計測した振動信号を情報端末装置でデジタル信号として保存するとともに、この振動信号を計測時にリアルタイムに聴けるようにする。
【解決手段】対象物に接触させて固体伝播音響を振動信号として計測する聴音装置100であって、振動信号を検出する振動検出部101と、前記振動検出部101で検出した振動信号をデジタル信号に変換するAD変換部102と、前記AD変換部102で変換したデジタル信号を出力するデジタル信号出力系統104と、前記AD変換部102で変換する前のアナログ信号を出力するアナログ信号出力系統105とを備える。
【選択図】図1
特許請求の範囲【請求項１】
対象物に接触させて固体伝播音響を振動信号として計測する聴音装置であって、
振動信号を検出する振動検出部と、
前記振動検出部で検出した振動信号をデジタル信号に変換するＡＤ変換部と、
前記ＡＤ変換部で変換したデジタル信号を出力するデジタル信号出力系統と、
前記ＡＤ変換部で変換する前のアナログ信号を出力するアナログ信号出力系統とを備えることを特徴とする聴音装置。
続きを表示（約 430 文字）【請求項２】
前記振動検出部で検出した振動信号を増幅する増幅部を備え、
前記ＡＤ変換部は、前記増幅部で増幅した振動信号をデジタル信号に変換し、
前記アナログ信号出力系統は、前記増幅部で増幅した振動信号を出力することを特徴とする請求項１に記載の聴音装置。
【請求項３】
前記振動検出部で検出した振動信号に、所定の周波数帯を抽出するフィルタ処理を施すフィルタを備え、
前記ＡＤ変換部は、前記フィルタでフィルタ処理した振動信号をデジタル信号に変換することを特徴とする請求項１又は２に記載の聴音装置。
【請求項４】
デジタル信号を入力するデジタル信号入力系統と、
前記デジタル信号入力系統で入力したデジタル信号をアナログ信号に変換するＤＡ変換部とを備え、
前記アナログ信号出力系統は、前記ＤＡ変換部で変換したアナログ信号を出力可能であることを特徴とする請求項１又は２に記載の聴音装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、対象物に接触させて固体伝播音響を振動信号として計測する聴音装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
回転機械等の機械の異常検査として、機械の動作音を確認する手法がある。この異常検査に、機械に接触させて固体伝播音響を振動信号として計測する聴音装置が利用されることがある（例えば特許文献１、２を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１８６９５７号公報
実用新案登録第３０５４１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年では、ＡＤコンバータを内蔵し、計測した振動信号をデジタル信号に変換して出力する聴音装置が提供されている。この聴音装置を、デジタル端子を備える汎用のスマートフォンやタブレット端末等の情報端末装置に接続して録音する（聴音装置で計測した振動信号をデジタル信号として保存する）といった使い方が可能である。情報端末装置で保存したデジタル信号を後から再生、確認したり、他の情報端末装置に送信することにより複数人（例えば現場の作業員と熟練者や管理者）で共有したりすることが可能になる。
【０００５】
しかしながら、情報端末装置では、音響デバイスを一つしか認識できない仕様になっていることがある。これは、ハウリング（例えばスピーカ～マイク間を音響信号が循環、増幅する現象）の対策として有効だからである。そのため、情報端末装置で二つ以上の音響デバイスを認識できず、聴音装置で計測した振動信号を情報端末装置でデジタル信号として保存するときには、この振動信号を計測時にリアルタイムに聴くことができず、情報端末装置で保存したデジタル信号を後から再生、確認する必要があった。
【０００６】
本発明は上記のような点に鑑みてなされたものであり、聴音装置で計測した振動信号を情報端末装置でデジタル信号として保存するとともに、この振動信号を計測時にリアルタイムに聴けるようにすることを目的とする。
【課題を解決するための手段】
【０００７】
本発明の聴音装置は、対象物に接触させて固体伝播音響を振動信号として計測する聴音装置であって、振動信号を検出する振動検出部と、前記振動検出部で検出した振動信号をデジタル信号に変換するＡＤ変換部と、前記ＡＤ変換部で変換したデジタル信号を出力するデジタル信号出力系統と、前記ＡＤ変換部で変換する前のアナログ信号を出力するアナログ信号出力系統とを備えることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、聴音装置で計測した振動信号を情報端末装置でデジタル信号として保存するとともに、この振動信号を計測時にリアルタイムに聴けるようになる。
【図面の簡単な説明】
【０００９】
第１の実施形態に係る聴音装置及び情報端末装置の機能構成を示す図である。

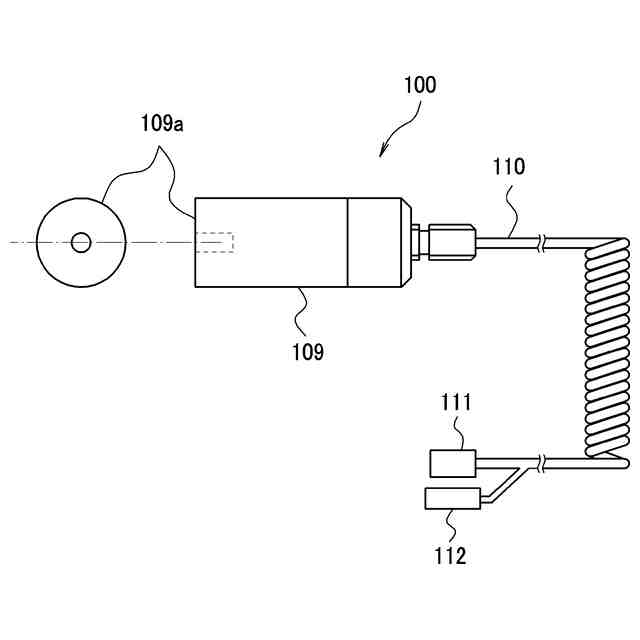

第１の実施形態に係る聴音装置の外観構成の例を示す図である。

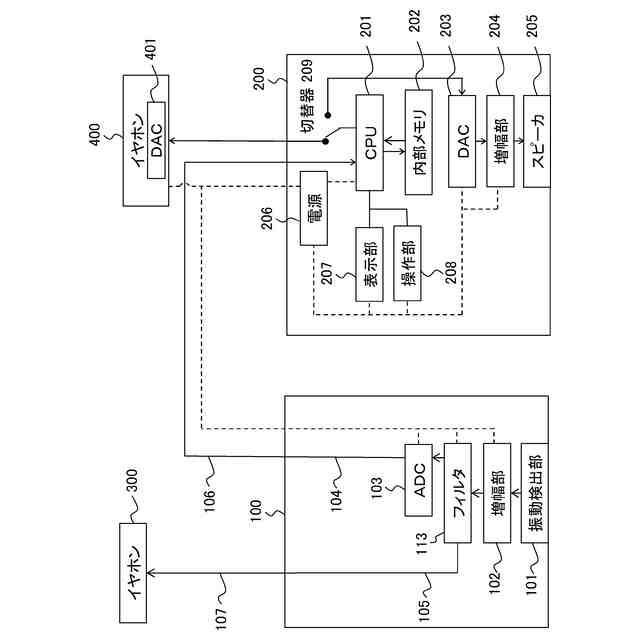

第２の実施形態に係る聴音装置及び情報端末装置の機能構成を示す図である。
第３の実施形態に係る聴音装置及び情報端末装置の機能構成を示す図である。
第３の実施形態に係る聴音装置及び情報端末装置の変形例の機能構成を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本発明の好適な実施形態について説明する。
［第１の実施形態］

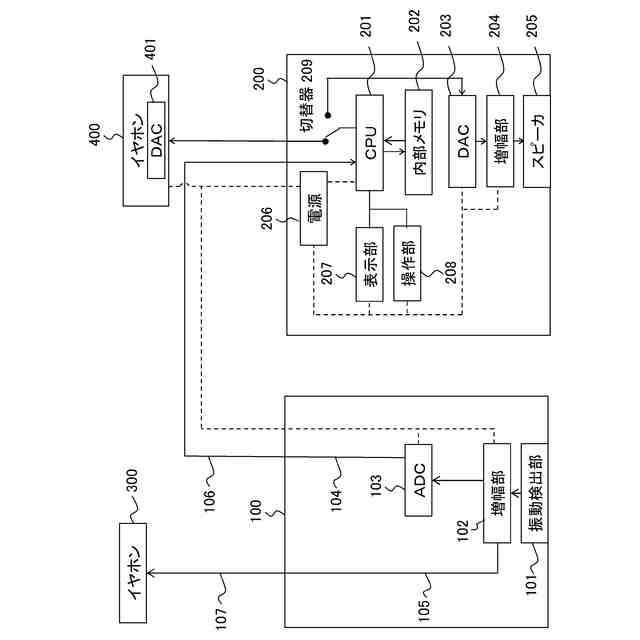

図１に、第１の実施形態に係る聴音装置１００及び情報端末装置２００の機能構成を示す。図１では、信号経路を実線で表し、電源供給経路を点線で表す。また、図２に、第１の実施形態に係る聴音装置１００の外観構成の例を示す。なお、聴音装置１００は、聴音器、聴音センサ、聴診装置、聴診器、聴診センサ、振動計、振動センサ等とも呼ばれる。
（【００１１】以降は省略されています）
