特許ウォッチ

公開番号2025151748
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053317
出願日2024-03-28
発明の名称セラミック組成物、およびセラミック部品
出願人日本特殊陶業株式会社
代理人個人,個人
主分類C04B 35/117 20060101AFI20251002BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】アルミナと炭化タングステンとを含有するセラミック組成物の高環境下での特性をさらに向上させる。

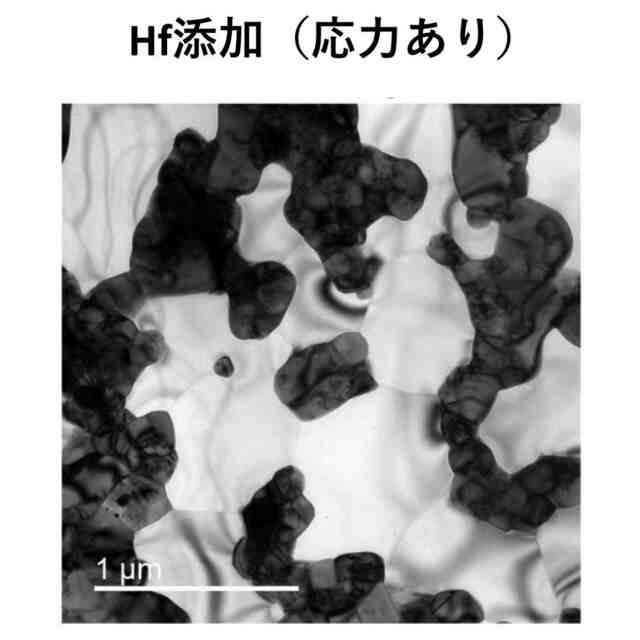

【解決手段】セラミック組成物は、アルミナ(Al₂O₃)と炭化タングステン(WC)とを含有する。このセラミック組成物において、アルミナ(Al₂O₃)の結晶粒子と、炭化タングステン(WC)の結晶粒子との結晶粒界には、ハフニウム(Hf)によって形成された原子層が存在する。この原子層は、2層以上のハフニウムの原子配列を含む。

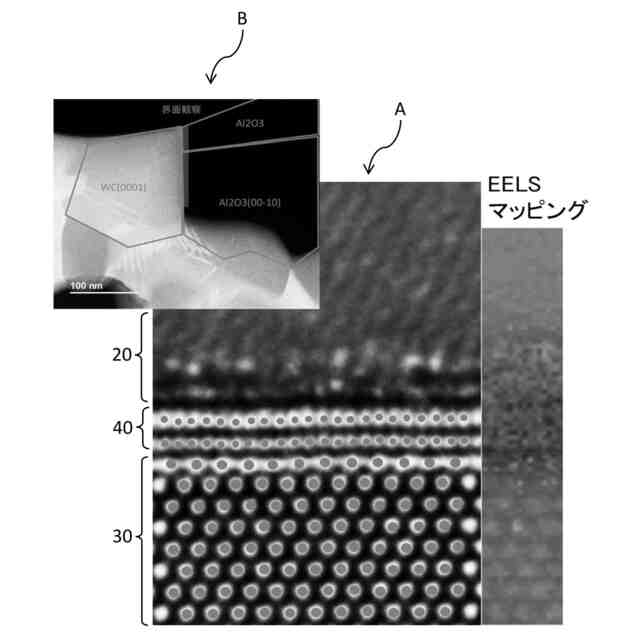

【選択図】図3
特許請求の範囲【請求項１】
アルミナ（Ａｌ
２
Ｏ
３
）と炭化タングステン（ＷＣ）とを含有するセラミック組成物であって、
前記アルミナ（Ａｌ
２
Ｏ
３
）の結晶粒子と、前記炭化タングステン（ＷＣ）の結晶粒子との結晶粒界に、ハフニウム（Ｈｆ）によって形成された原子層が存在し、
前記原子層は、２層以上のハフニウムの原子配列を含む、
セラミック組成物。
続きを表示（約 500 文字）【請求項２】

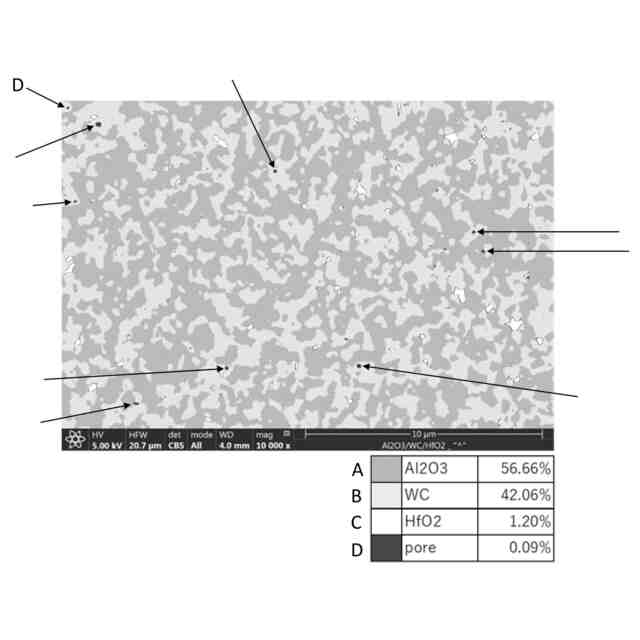

前記セラミック組成物の任意の一断面におけるポアの比率が、０．１％以下となっている、
請求項１に記載のセラミック組成物。
【請求項３】
前記原子層は、前記結晶粒界において、前記ハフニウム（Ｈｆ）の金属結晶相で形成されている、
請求項１または２に記載のセラミック組成物。
【請求項４】
前記原子層は、前記結晶粒界において、前記ハフニウム（Ｈｆ）の金属結晶相の（２１０）面で形成されている、
請求項３に記載のセラミック組成物。
【請求項５】

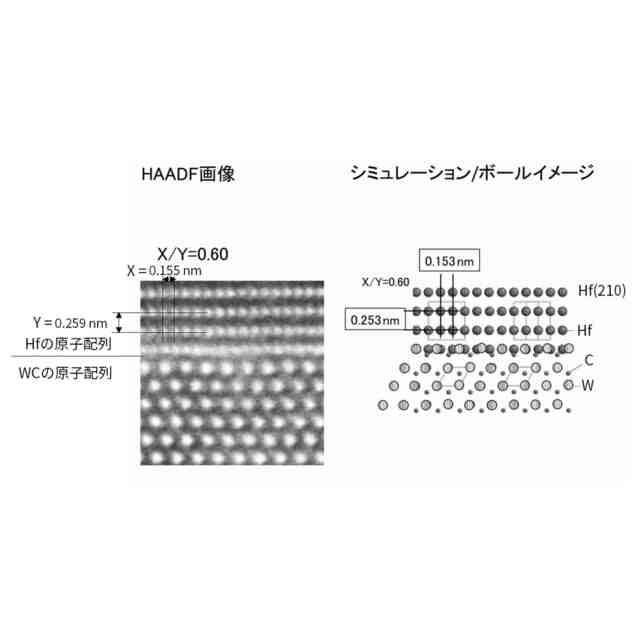

前記ハフニウム（Ｈｆ）の金属結晶相は、六方晶であり、
前記原子層は、前記六方晶の（２１０）面の３層分の厚みで形成されている、
請求項４に記載のセラミック組成物。
【請求項６】
請求項１または２に記載のセラミック組成物を含む、セラミック部品。
【請求項７】
ガスタービン用部材、人工衛星用噴射ノズル、レンズ用金型、シール材、航空機用エンジン部材および切削工具のうちの何れかに使用される、
請求項６に記載のセラミック部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セラミック組成物、およびそれを含むセラミック部品に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
アルミナ（Ａｌ
２
Ｏ
３
）を主成分とするセラミック組成物の特性の改善を目的として、アルミナ（Ａｌ
２
Ｏ
３
）の他に炭化タングステン（ＷＣ）を含有させる技術が開示されている。
【０００３】
例えば、特許文献１には、アルミナ（Ａｌ
２
Ｏ
３
）と、炭化タングステン（ＷＣ）と、を含有するセラミック組成物であって；周期表の４～６族に属する遷移金属、イットリウム（Ｙ）、スカンジウム（Ｓｃ）及びランタノイドから選択される少なくとも１つの元素によって形成された原子層が、アルミナ（Ａｌ
２
Ｏ
３
）結晶粒子と炭化タングステン（ＷＣ）結晶粒子との結晶粒界に存在することを特徴とするセラミック組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６４９１３６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のように、アルミナ（Ａｌ
２
Ｏ
３
）と炭化タングステン（ＷＣ）とを含有するセラミック組成物の特性の改善のために、様々な手法が提案されている。
【０００６】
本発明の一局面では、アルミナと炭化タングステンとを含有するセラミック組成物の高環境下での特性をさらに向上させることを目的とする。
【課題を解決するための手段】
【０００７】
［１]
本発明の一局面にかかるセラミック組成物は、アルミナ（Ａｌ
２
Ｏ
３
）と炭化タングステン（ＷＣ）とを含有するセラミック組成物であって、前記アルミナ（Ａｌ
２
Ｏ
３
）の結晶粒子と、前記炭化タングステン（ＷＣ）の結晶粒子との結晶粒界に、ハフニウム（Ｈｆ）によって形成された原子層が存在し、前記原子層は、２層以上のハフニウムの原子配列を含む。
【０００８】
［２］
［１］に記載の本発明の一局面にかかるセラミック組成物において、前記セラミック組成物の任意の一断面におけるポアの比率が、０．１％以下となっていてもよい。
【０００９】
［３］
［１］または［２］に記載の本発明の一局面にかかるセラミック組成物において、前記原子層は、前記結晶粒界において、前記ハフニウム（Ｈｆ）の金属結晶相で形成されていてもよい。
【００１０】
［４］
［３］に記載の本発明の一局面にかかるセラミック組成物において、前記原子層は、前記結晶粒界において、前記ハフニウム（Ｈｆ）の金属結晶相の（２１０）面で形成されていてもよい。
（【００１１】以降は省略されています）

関連特許
