発明の名称画像形成装置
出願人シャープ株式会社
代理人個人,個人
主分類G03G 21/00 20060101AFI20251022BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】画像形成装置を提供する。
【解決手段】画像形成装置は、導電性支持体上に感光層を有して回転する感光体と、感光体の表面に付着したトナーを除去するクリーニング部材と、を備えた画像形成装置において、感光体は、温度25℃、相対湿度50%の環境下で、表面に最大荷重30mNを負荷した場合のクリープ値が4.5以上であり、クリーニング部材は、感光体の表面に付着するトナーを掻き取るブレードと、ブレードにより感光体の表面から掻き取られたトナーを掬い上げるパドル部材と、を備え、ブレードは、感光体に感光体の最高点よりも感光体の回転方向の下流側に5°以上30°未満の角度で傾斜した位置で当接し、ブレードと感光体の外周面とが成す角度は5°以上20°未満であり、パドル部材はパドル軸と羽根部材とを有し、羽根部材には空洞が設けられている。
【選択図】図2
特許請求の範囲【請求項１】
導電性支持体上に感光層を有して回転する感光体と、前記感光体の表面に付着したトナーを除去するクリーニング部材と、を備えた画像形成装置において、
前記感光体は、温度２５℃、相対湿度５０％の環境下で、表面に最大荷重３０ｍＮを負荷した場合のクリープ値が４．５以上であり、
前記クリーニング部材は、前記感光体の表面に付着するトナーを掻き取るブレードと、前記前記ブレードにより前記感光体の表面から掻き取られたトナーを掬い上げるパドル部材と、を備え、
前記ブレードは、前記感光体に前記感光体の最高点よりも前記感光体の回転方向の下流側に５°以上３０°未満の角度で傾斜した位置で当接し、前記ブレードと前記感光体の外周面とが成す角度は５°以上２０°未満であり、
前記パドル部材はパドル軸と羽根部材とを有し、前記羽根部材には空洞が設けられている、
画像形成装置。
続きを表示（約 1,000 文字）【請求項２】
少なくとも１つの前記羽根部材は、複数の前記空洞を有する、請求項１に記載の画像形成装置。
【請求項３】
前記空洞を有する１つの前記羽根部材において、前記羽根部材の全体の面積に対して前記空洞の面積の合計の割合が、１５％以上７５％以下である請求項１または２に記載の画像形成装置。
【請求項４】
少なくとも１つの前記空洞の面積は、４ｍｍ
２
以上１６ｍｍ
２
以下である請求項３に記載の画像形成装置。
【請求項５】
前記羽根部材は、前記パドル軸に固定された側の第１辺と前記ブレードに近い側の第２辺とを有し、
前記羽根部材を、前記第１辺及び前記第２辺の間の中心線と前記第１辺との間の第１領域、及び、前記中心線と前記第２辺との間の第２領域に区分した場合、前記第１領域において前記空洞が占める面積の割合は、前記第２領域において前記空洞が占める面積の割合よりも大きい、請求項１に記載の画像形成装置。
【請求項６】
前記羽根部材は、前記感光体に当接する部位に柔軟性を有するブラシ部を有する、請求項１に記載の画像形成装置。
【請求項７】
前記パドル部材は、複数の前記羽根部材を有する、請求項１に記載の画像形成装置。
【請求項８】
前記感光層は、水の表面接触角が９５°以上である、請求項１に記載の画像形成装置。
【請求項９】

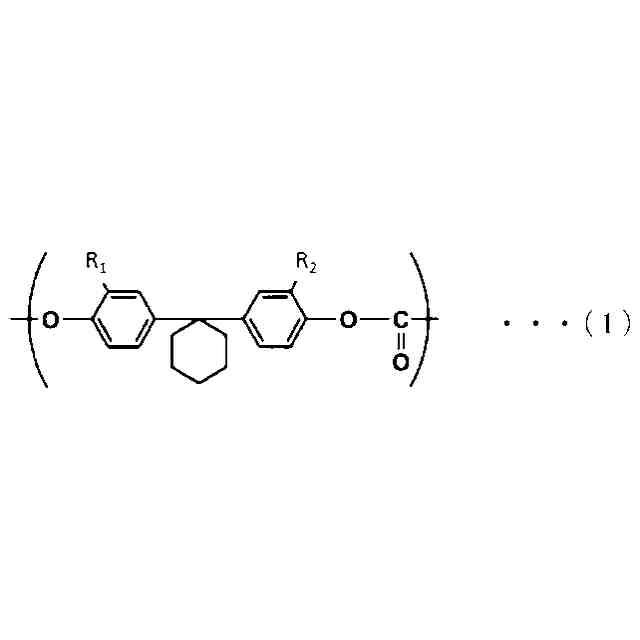

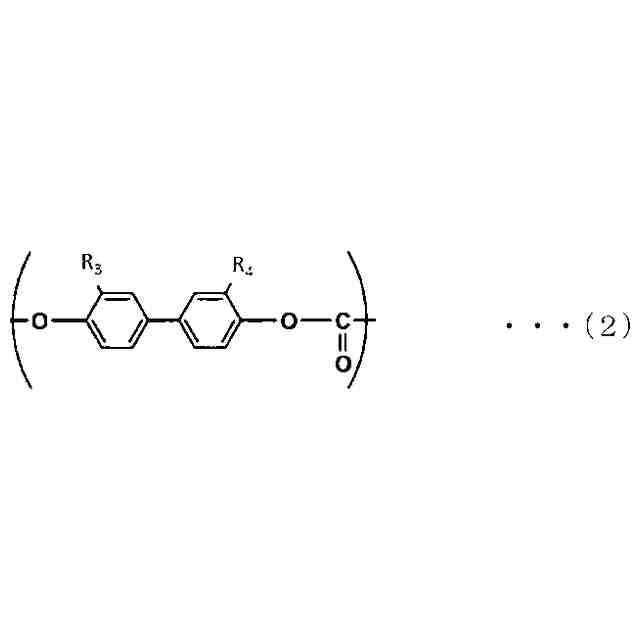

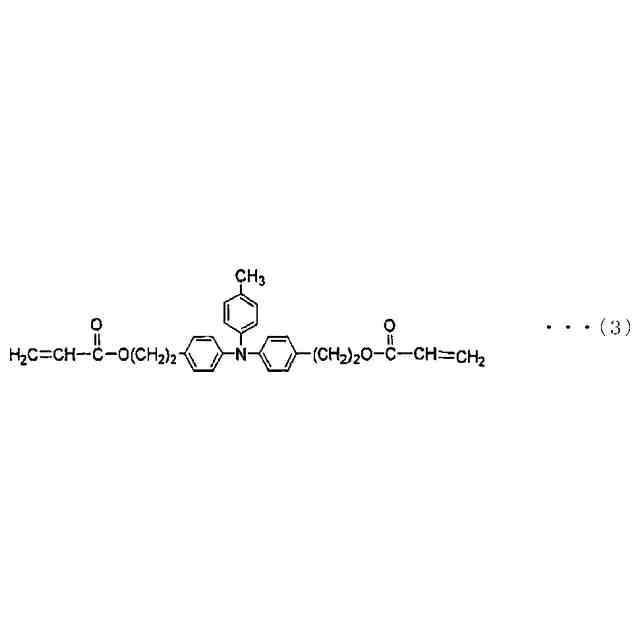

前記感光層は、下記化学式（１）及び下記化学式（２）で示される２つの構造単位の両方を有するポリカーボネート樹脂を含む、請求項１に記載の画像形成装置。
TIFF
2025163326000009.tif
24
162
TIFF
2025163326000010.tif
23
162
化学式中、Ｒ
１
、Ｒ
２
、Ｒ
３
、Ｒ
４
のそれぞれは、水素原子、炭素数１～６であるアルキル基、及び、炭素数１～６であるフルオロアルキル基のいずれかである。
【請求項１０】
前記感光層は、無機粒子及びフッ素系樹脂粒子の少なくともいずれか一方を含む、請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電子写真方式を用いた画像形成装置では、像担持体としての感光体の表面を一様に帯電させる帯電装置と、画像情報に基づく光を照射して感光体の表面に静電潜像を形成する露光装置と、静電潜像を現像剤によって可視像化する現像装置と、感光体上の可視像化されたトナー像を印刷用紙の表面に移動させる転写装置と、印刷用紙に移動せず感光体の表面に残留したトナーを除去するためのクリーニング装置と、印刷用紙のトナー像を加熱及び加圧によって定着させる定着装置と、を備える。
【０００３】
画像形成装置において、感光体表面のトナーを除去する手段として、クリーニング用のブレードが広く用いられている。例えば、特許文献１には、感光体表面のトナーを除去するクリーニングブレードを備えたクリーニング装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１８００４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ブレードを用いたクリーニングを行う場合に、感光体が寿命を迎える要因の一つとして、感光体の最表面にある感光層が摩耗することがある。感光体の寿命を伸ばすために、感光体の表面の感光層の耐摩耗性を高めることが求められている。感光層の硬度を高めることで感光体の耐摩耗性は向上するが、一方で感光層が削れる量が減ることでクリーニング性能が低下し、フィルミングがしやすくなる傾向がある。
【０００６】
そのような場合において、同じ画像パターンが連続して印字されると、クリーニング用のブレードと感光体との間に残留するトナーの量が感光体の軸方向で不均一となり、トナー、紙粉等がブレードをすり抜け、感光体の軸方向に不均一のまま感光体上に付着し、付着した部分とそうでない部分とで現像性に差が出て、その結果、印刷画像において、画像データには存在しないスジが現れるという問題が生じる。特に、クリーニング装置を感光体の上方に配置する場合には、ブレード付近で残トナーが滞留しやすく、印刷画像にスジが発生しやすくなる。
本開示は、感光体の寿命を長くするとともに、印刷画像におけるスジの発生を抑制した画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】

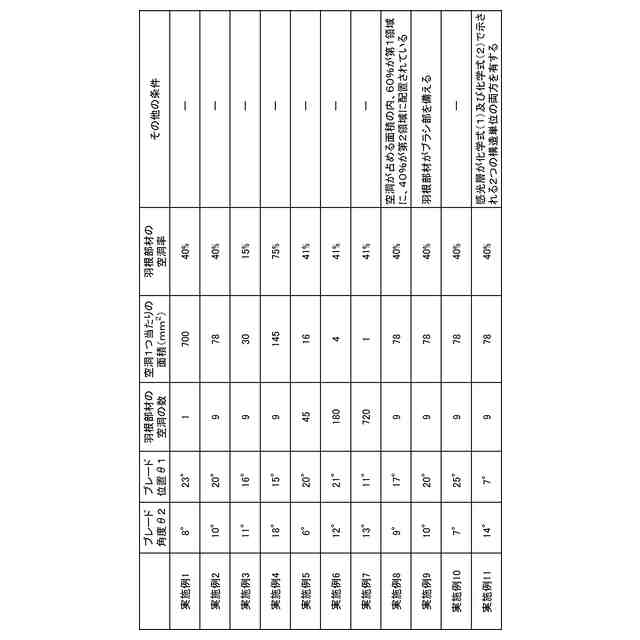

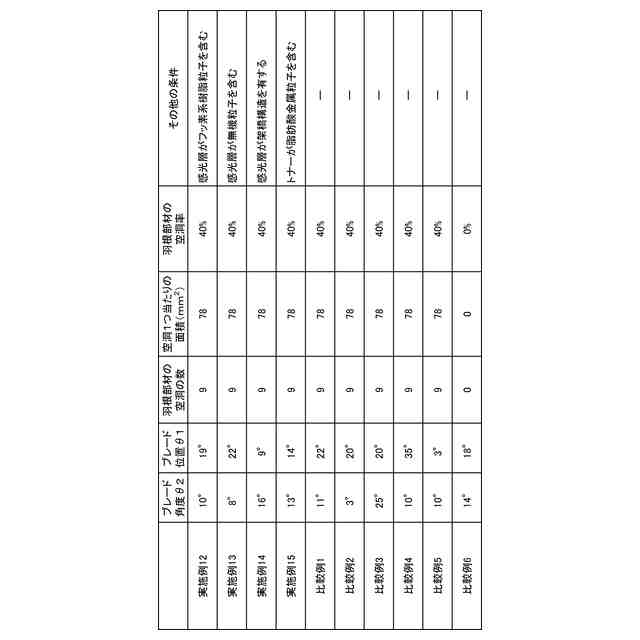

本開示の一態様に係る画像形成装置は、導電性支持体上に感光層を有して回転する感光体と、感光体の表面に付着したトナーを除去するクリーニング部材と、を備えた画像形成装置において、感光体は、温度２５℃、相対湿度５０％の環境下で、表面に最大荷重３０ｍＮを負荷した場合のクリープ値が４．５以上であり、クリーニング部材は、感光体の表面に付着するトナーを掻き取るブレードと、ブレードにより感光体の表面から掻き取られたトナーを掬い上げるパドル部材と、を備え、ブレードは、感光体に感光体の最高点よりも感光体の回転方向の下流側に５°以上３０°未満の角度で傾斜した位置で当接し、ブレードと感光体の外周面とが成す角度は５°以上２０°未満であり、パドル部材はパドル軸と羽根部材とを有し、羽根部材には空洞が設けられている。
【図面の簡単な説明】
【０００８】
本開示に係る画像形成装置を示す概略断面図である。
本開示の実施形態１に係る感光体及びクリーニング部を示す概略斜視図である。
本開示の実施形態１に係る感光体及びクリーニング部を示す概略断面図である。
本開示の実施形態１に係る感光体とブレードとの位置関係の詳細を示す概略断面図である。
本開示の実施形態２に係るパドル部材を示す平面図である。
本開示の実施形態２に係る空洞の一例を示す平面図である。
本開示の実施形態２の変形例に係るパドル部材を示す平面図である。
本開示の実施形態３に係るパドル部材を示す平面図である。
本開示の実施形態４に係るパドル部材を示す平面図である。

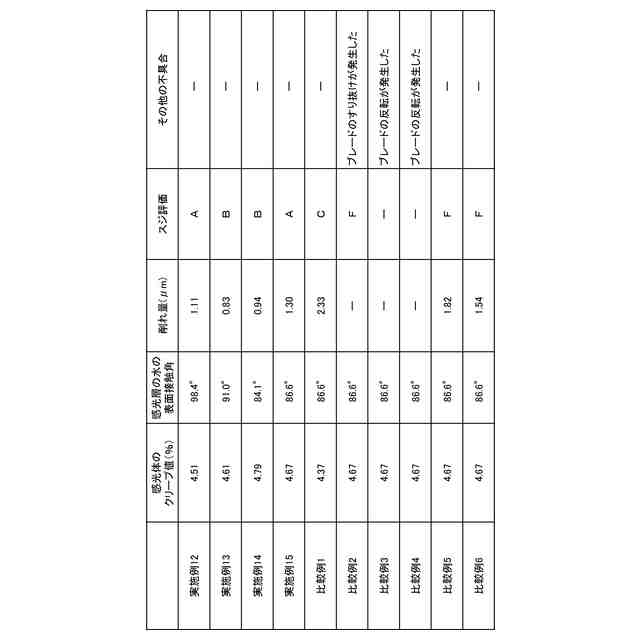

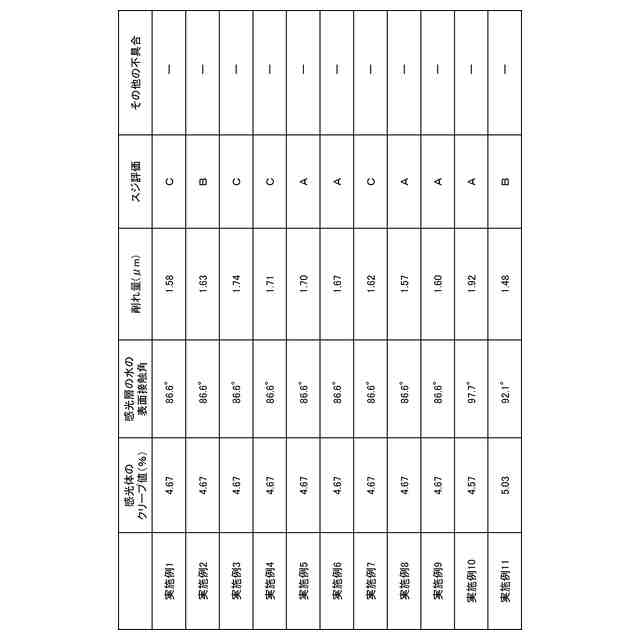

本開示のスジ評価における４つのレベルにそれぞれ該当する印刷画像である。
【発明を実施するための形態】
【０００９】
以下、本開示について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。また、以下に説明する本開示及び本開示の実施形態は、特許請求の範囲に記載された本開示の内容を不当に限定するものではなく、実施形態で説明される構成の全てが本開示の解決手段として必須であるとは限らない。
【００１０】
＜画像形成装置＞
図１は、本開示に係る画像形成装置１００の内部構造を示す概略断面図である。画像形成装置１００は、例えば、プリンタ機能を有する印刷機であり、電子写真方式によって印刷用紙に多色又は単色の画像を形成する。なお、本開示の画像形成装置１００は、印刷機に限定されず、複写機能、プリンタ機能、スキャナ機能、ファクシミリ機能等を有する複合機であってもよい。
