公開番号2025158583
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061266
出願日2024-04-05
発明の名称イオン発生装置
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24F 8/30 20210101AFI20251009BHJP(加熱;レンジ;換気)
要約【課題】設置の自由度が高いイオン発生装置を提供することである。
【解決手段】イオン発生装置は、空気の吸込口及び吹出口と、前記吸込口と前記吹出口とを連続させる風路とを有する筐体と、前記風路に位置するファンと、前記風路においてイオンを発生させるイオン発生部とを備える。前記吸込口及び前記吹出口は、第一方向に互いに離れ、前記第一方向に交差する第二方向に開口する。前記ファンは、前記第一方向において前記吸込口と前記吹出口との間に位置する。
【選択図】図3
特許請求の範囲【請求項１】
空気の吸込口及び吹出口と、前記吸込口と前記吹出口とを連続させる風路とを有する筐体と、
前記風路に位置するファンと、
前記風路においてイオンを発生させるイオン発生部と
を備え、
前記吸込口及び前記吹出口は、第一方向に互いに離れ、前記第一方向に交差する第二方向に開口し、
前記ファンは、前記第一方向において前記吸込口と前記吹出口との間に位置する、イオン発生装置。
続きを表示（約 1,200 文字）【請求項２】
前記ファンは、前記第一方向に沿う軸周りに回転するインペラを有する軸流ファンである、請求項１に記載のイオン発生装置。
【請求項３】
前記ファンは、前記風路において前記吸込口から前記吹出口に向かう気流を発生させ、
前記イオン発生部は、前記風路において前記ファンよりも下流側に、放電により前記イオンを発生する電極を有する、請求項１又は２に記載のイオン発生装置。
【請求項４】
前記風路において前記ファンよりも下流側の部分を規定する面を有するガイド部材を備え、
前記第一方向は、前記吸込口から前記吹出口への方向であり、
前記面は、前記ファンから前記第一方向に離れるにつれて前記吹出口に近づくように湾曲して下流端に至る、請求項１又は２に記載のイオン発生装置。
【請求項５】
前記下流端は、前記風路における前記第一方向の端である、請求項４に記載のイオン発生装置。
【請求項６】
前記吹出口は、前記下流端から前記第二方向に離れている、請求項４に記載のイオン発生装置。
【請求項７】
前記イオン発生部は、前記下流端よりも前記吹出口から離れた位置に、放電により前記イオンを発生する電極を有する、請求項４に記載のイオン発生装置。
【請求項８】
前記風路は、
前記ファンよりも下流側の第一部分と、
前記第一部分と前記吹出口との間の第二部分と
を有し、
前記第二部分の断面積は、前記第一部分の断面積よりも小さい、請求項１又は２に記載のイオン発生装置。
【請求項９】
空気の第一吸込口、第二吸込口、第一吹出口及び第二吹出口と、前記第一吸込口と前記第一吹出口とを連続させる第一風路と、前記第二吸込口と前記第二吹出口とを連続させる第二風路と、
を有する筐体と、
前記第一風路に位置する第一ファンと、
前記第二風路に位置する第二ファンと、
前記第一風路において、放電によりイオンを発生させる第一電極と、前記第二風路において、放電によりイオンを発生させる第二電極とを有するイオン発生部と
を備え、
前記第一吸込口及び前記第一吹出口は、第一方向に離れており、前記第一方向に交差する第二方向に開口し、
前記第二吸込口及び前記第二吹出口は、前記第一方向に離れており、前記第二方向に向けて開口し、
前記第一ファンは、前記第一方向において前記第一吸込口と前記第一吹出口との間に位置し、
前記第二ファンは、前記第一方向において前記第二吸込口と前記第二吹出口との間に位置する、イオン発生装置。
【請求項１０】
前記第一電極及び前記第二電極は、正イオン及び負イオンをそれぞれ発生させる、請求項９に記載のイオン発生装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、イオン発生装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
背景技術に係るイオン発生装置において、吸込口及び吹出口は、筐体において相異なる面に設けられている。詳細には、吸込口は、筐体の前面に設けられている。それに対し、吹出口は、筐体の上面に設けられている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２３５４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
吸込口及び吹出口が筐体において異なる面にある場合、吸込口及び吹出口の各々を複数の壁面から離す必要がある。即ち、背景技術には、イオン発生装置の設置場所の自由度が低くなるという問題点がある。
【０００５】
本開示の目的は、設置の自由度が高いイオン発生装置を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一局面に係るイオン発生装置は、筐体と、ファンと、イオン発生部とを備える。前記筐体は、空気の吸込口及び吹出口と、前記吸込口と前記吹出口とを連続させる風路とを有する。前記ファンは、前記風路に位置する。前記イオン発生部は、前記風路においてイオンを発生させる。前記吸込口及び前記吹出口は、第一方向に互いに離れ、前記第一方向に交差する第二方向に開口する。前記ファンは、前記第一方向において前記吸込口と前記吹出口との間に位置する。
【発明の効果】
【０００７】
本開示によれば、設置の自由度が高いイオン発生装置を提供することができる。
【図面の簡単な説明】
【０００８】

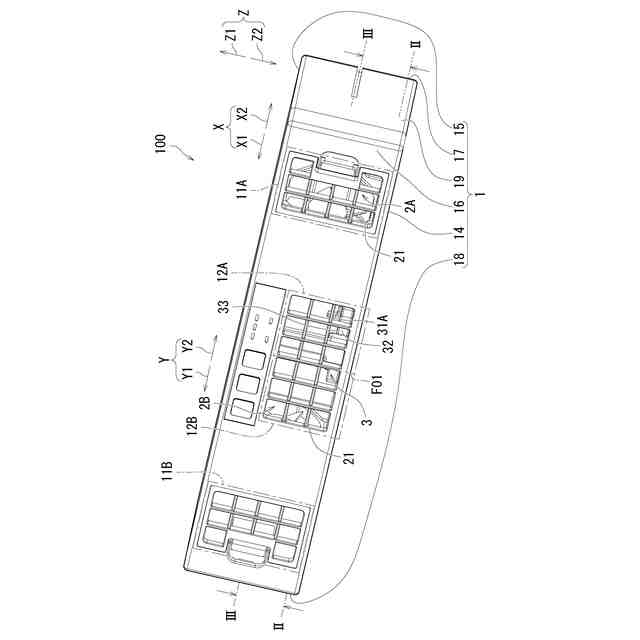

実施形態に係るイオン発生装置１００の外観斜視図である。

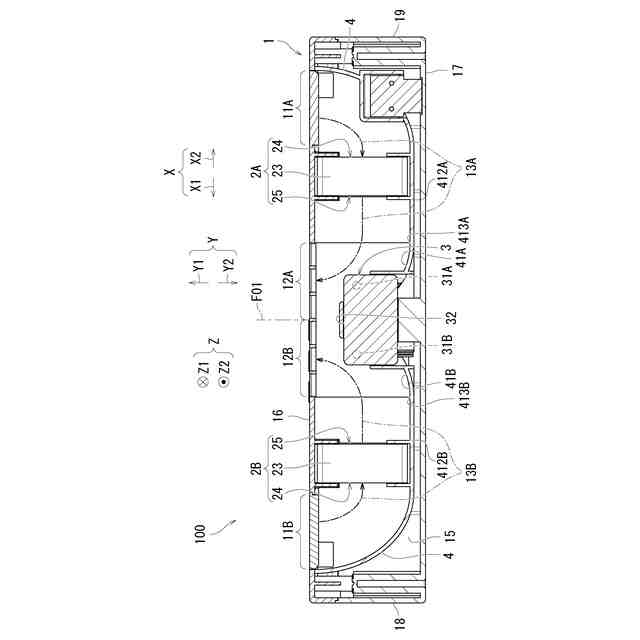

図１に示される線ＩＩ－ＩＩに沿うイオン発生装置１００の横断面を第三方向他方Ｚ２から見た図である。

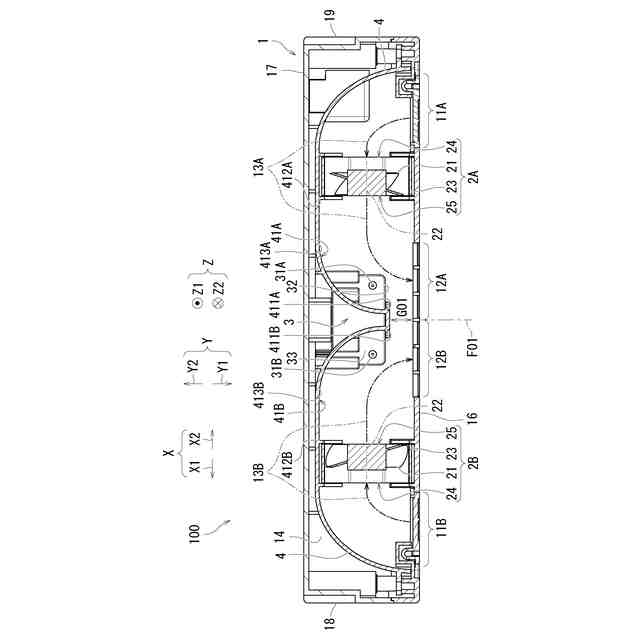

図１に示される線ＩＩＩ－ＩＩＩに沿うイオン発生装置１００の横断面を第三方向一方Ｚ１から見た図である。

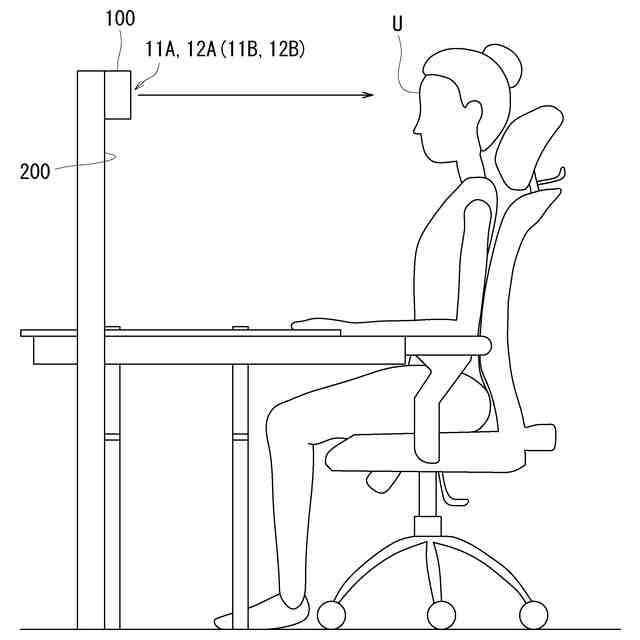

図１に示されるイオン発生装置１００の設置例を示す図である。

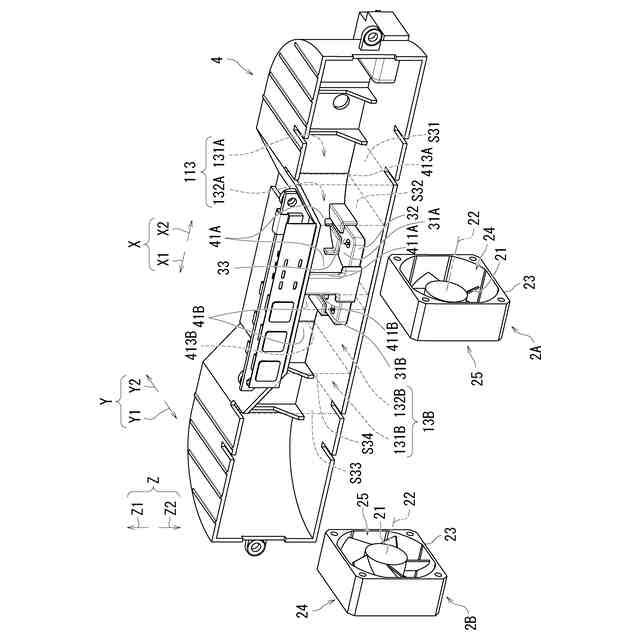

図２に示される第一ファン２Ａ及び第二ファン２Ｂと、ガイド部材４とを示す分解斜視図である。

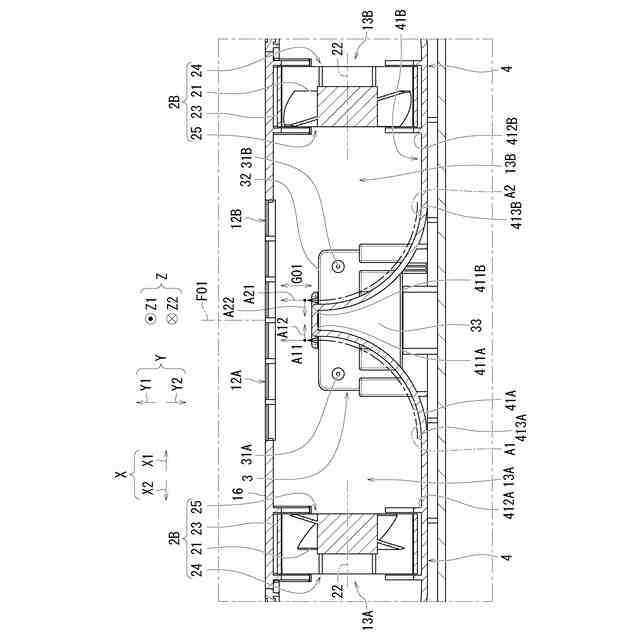

図１に示されるイオン発生装置１００における気流Ａ１，Ａ２を示す模式図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本開示の各実施形態に係るイオン発生装置を説明する。なお、図中、同一又は相当部分については同一の参照符号を附して説明の繰り返しを控える。
【００１０】
［第一方向Ｘ，第二方向Ｙ，第三方向Ｚ］
下記では、本開示の理解を容易にするために、いくつかの図面には、互いに交差する第一方向Ｘ、第二方向Ｙ及び第三方向Ｚが示されている。本開示において、「交差」という用語は、線同士、面同士又は線及び面が互いに直角に交わること、若しくは、線同士、面同士又は線及び面が微差の範囲で非直角に交わることを意味する。微差は、公差及び誤差を含む概念である。
（【００１１】以降は省略されています）
