特許ウォッチ

公開番号2024089404
公報種別公開特許公報(A)
公開日2024-07-03
出願番号2022204750
出願日2022-12-21
発明の名称洗濯機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 33/36 20200101AFI20240626BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】加熱の目標とする水温において洗剤の洗浄力が十分に発揮されることにより、洗濯物の洗浄効果が高まりやすい洗濯機を提供する。
【解決手段】ドラム式洗濯機1は、ドラムと駆動モータ30とを含み、ドラム内の洗濯物に駆動モータ30が発生するトルクに基づく機械力を加える洗濯ユニットと、外槽内に洗剤を投入する洗剤投入装置と、外槽内に溜められた水を加熱するヒータ60と、外槽内に溜められた水の温度を検出する水温センサ106と、駆動モータ30、洗剤投入装置およびヒータ60の動作を制御する制御部101と、を備える。制御部101は、洗い工程において、ヒータ60を動作させて外槽内の水を加熱し、外槽内の水温が規定水温に到達したことに基づいて、洗剤投入装置を動作させ、外槽内に洗剤を投入し、外槽内の水温が規定水温に到達する前の期間と到達した後の期間とにおいて、駆動モータを動作させ、ドラム内の洗濯物に機械力を加える。

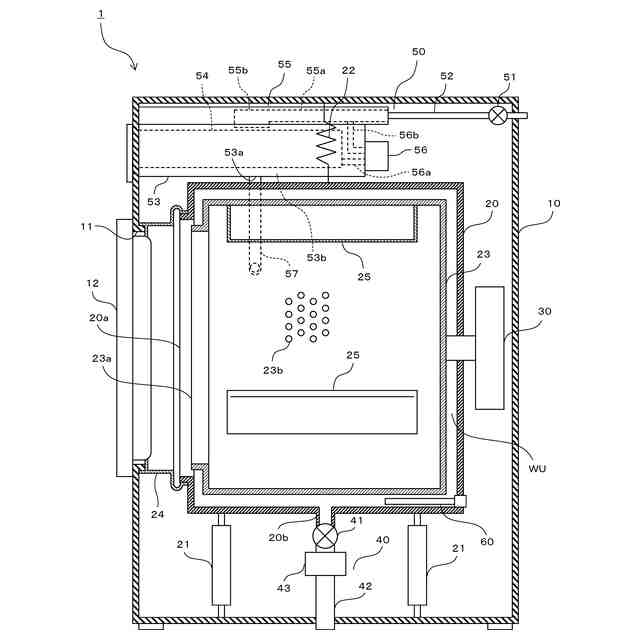

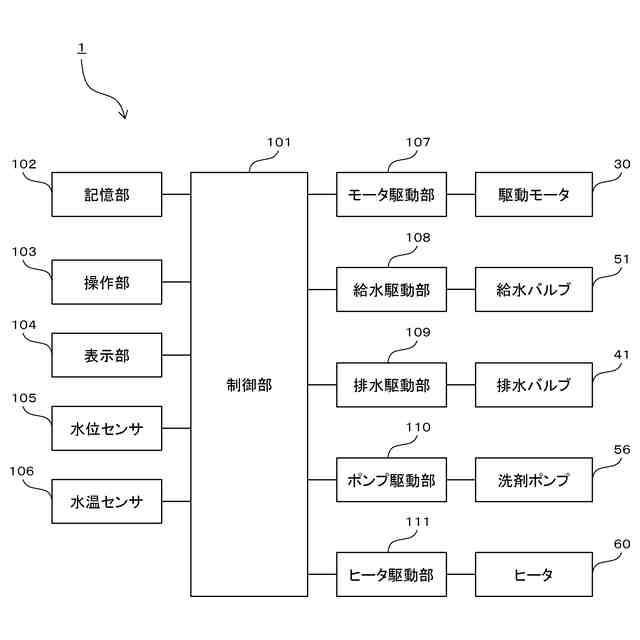

【選択図】図2
特許請求の範囲【請求項１】
筐体内に配置され、水が溜められる外槽と、
前記外槽内に配置された内槽と、駆動モータとを含み、前記内槽内に収容された洗濯物に、前記駆動モータが発生するトルクに基づく機械力を加える洗濯ユニットと、
前記外槽内に洗剤を投入する洗剤投入装置と、
前記外槽内に溜められた水を加熱するヒータと、
前記外槽内に溜められた水の温度を検出する水温センサと、
前記駆動モータ、前記洗剤投入装置および前記ヒータの動作を制御し、洗い工程、すすぎ工程および脱水工程を含む洗濯運転を実行する制御部と、を備え、
前記制御部は、前記洗い工程において、
前記ヒータを動作させて前記外槽内の水を加熱し、
前記水温センサにより検出された前記外槽内の水温が規定水温に到達したことに基づいて、前記洗剤投入装置を動作させ、前記外槽内に洗剤を投入し、
前記外槽内の水温が前記規定水温に到達する前の期間と到達した後の期間とにおいて、前記駆動モータを動作させ、前記内槽内の洗濯物に機械力を加える、
ことを特徴とする洗濯機。
続きを表示（約 970 文字）【請求項２】
請求項１に記載の洗濯機において、
前記内槽は、前記外槽内に水平な回転軸周りまたは水平方向に対して傾斜する回転軸周りに回転可能に配置されたドラムであり、
前記洗濯ユニットは、前記ドラム内の洗濯物がタンブリングする回転数で前記駆動モータが前記ドラムを回転させることにより、洗濯物に機械力を加える、
ことを特徴とする洗濯機。
【請求項３】
請求項１または２に記載の洗濯機において、
前記制御部は、前記外槽内の水温が前記規定水温に到達した後の期間おける単位時間当たりの機械力が前記外槽内の水温が前記規定水温に到達する前の期間における単位時間当たりの機械力よりも強くなるように、前記駆動モータの動作を制御する、
ことを特徴とする洗濯機。
【請求項４】
請求項１または２に記載の洗濯機において、

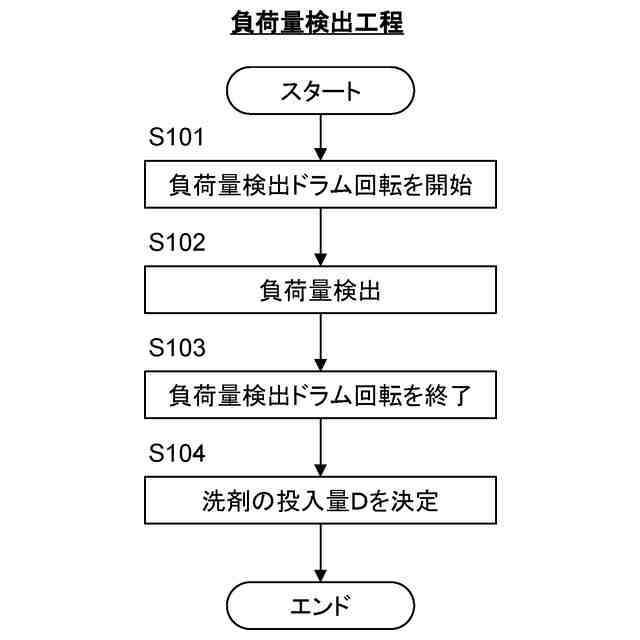

前記内槽内の洗濯物の負荷量を検出する負荷量検出部を、さらに備え、
前記制御部は、
前記負荷量に基づいて前記外槽内への洗剤の投入量を決定し、
前記決定した投入量を、第１投入量と、当該第１投入量よりも多い第２投入量とに分け、

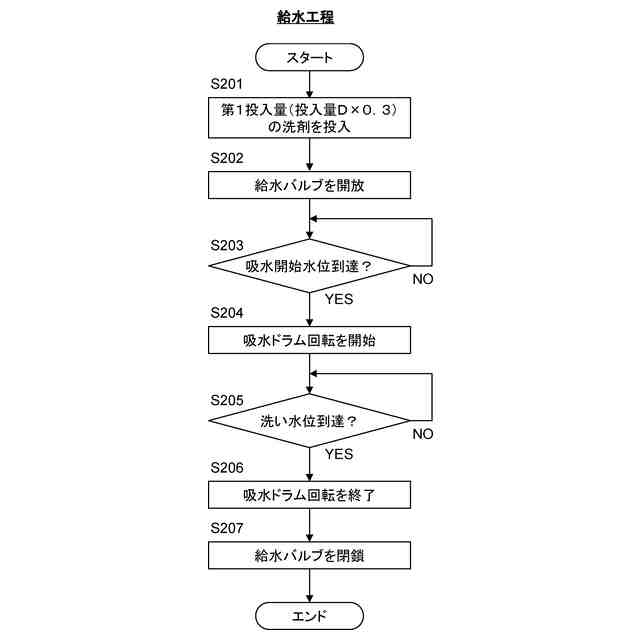

前記外槽内の水温が前記規定水温に到達する前に前記第１投入量の洗剤を前記外槽内に投入し、

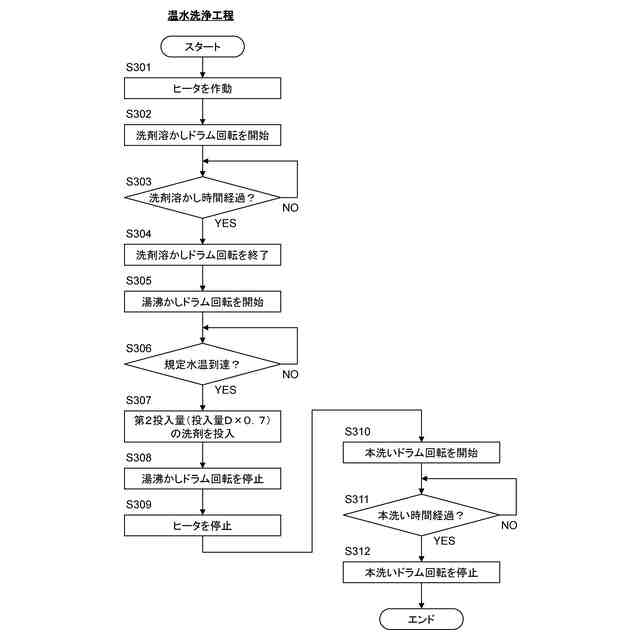

前記外槽内の水温が前記規定水温に到達したことに基づいて、前記第２投入量の洗剤を前記外槽内に投入する、
ことを特徴とする洗濯機。
【請求項５】
請求項４に記載の洗濯機において、
前記制御部は、前記決定した投入量を、予め定めた比率で前記第１投入量と前記第２投入量とに分ける、
ことを特徴とする洗濯機。
【請求項６】
請求項１または２に記載の洗濯機において、
前記内槽内の洗濯物の負荷量を検出する負荷量検出部を、さらに備え、
前記制御部は、
前記負荷量に基づいて前記外槽内への洗剤の投入量を決定し、

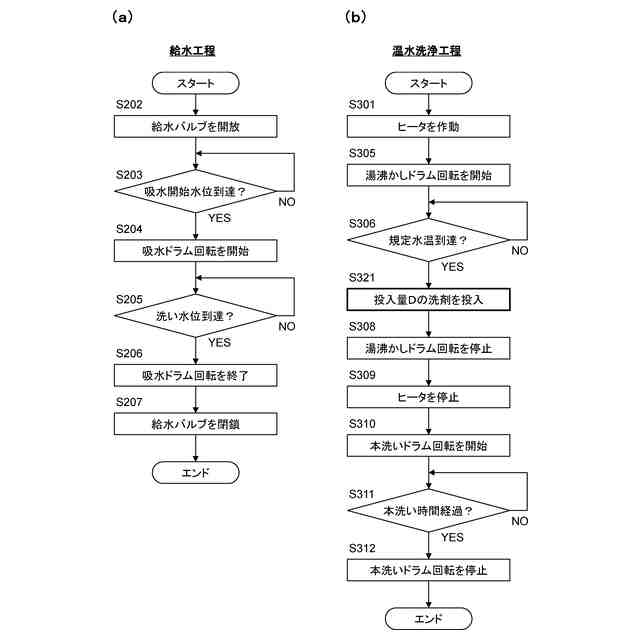

前記外槽内の水温が前記規定水温に到達する前には、洗剤を前記外槽内に投入せず、
前記外槽内の水温が前記規定水温に到達したことに基づいて、前記決定された投入量の洗剤を前記外槽内に投入する、
ことを特徴とする洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、温水を用いて洗濯物の洗浄を行う洗濯機が知られている。このような洗濯機の一例であるドラム式洗濯機が、特許文献１に記載されている。
【０００３】
特許文献１のドラム式洗濯機は、貯水可能なタブと、タブの内部に配置されるドラムとを有する。タブの下部には貯水部が設けられ、当該貯水部にヒータが配置される。洗い工程が開始されると、タブ内に給水が行われ、当該給水とともに薬剤投入装置からタブ内に洗剤が投入される。タブの下部に、所定量の洗い水（水および洗剤の混合水）が溜まり、貯水部が洗い水で満たされる。貯水部が洗い水で満たされると、ヒータがＯＮして洗い水を加熱する。タブ内への給水が完了してから所定時間が経過すると、ドラムが回転を開始する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－８１４５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のドラム洗濯機では、洗い工程において、タブ内への給水時に、当該洗い工程で使用される全ての量の洗剤がタブ内に投入される。このため、ドラムの回転により洗濯物に機械力が加えられ、洗濯物の洗浄が行われたときに、タブ内が給水直後の低い水温の状態のときから洗剤の洗浄力が発揮されてしまい、タブ内が加熱の目標とする水温に到達したときに当該水温で本来発揮されるべき洗剤の洗浄力が十分に発揮されない虞がある。
【０００６】
本発明は、かかる課題に鑑みてなされたものであり、加熱の目標とする水温において洗剤の洗浄力が十分に発揮されることにより、洗濯物の洗浄効果が高まりやすい洗濯機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の主たる態様に係る洗濯機は、筐体内に配置され、水が溜められる外槽と、前記外槽内に配置された内槽と、駆動モータとを含み、前記内槽内に収容された洗濯物に、前記駆動モータが発生するトルクに基づく機械力を加える洗濯ユニットと、前記外槽内に洗剤を投入する洗剤投入装置と、前記外槽内に溜められた水を加熱するヒータと、前記外槽内に溜められた水の温度を検出する水温センサと、前記駆動モータ、前記洗剤投入装置および前記ヒータの動作を制御し、洗い工程、すすぎ工程および脱水工程を含む洗濯運転を実行する制御部と、を備える。ここで、前記制御部は、前記洗い工程において、前記ヒータを動作させて前記外槽内の水を加熱し、前記水温センサにより検出された前記外槽内の水温が規定水温に到達したことに基づいて、前記洗剤投入装置を動作させ、前記外槽内に洗剤を投入し、前記外槽内の水温が前記規定水温に到達する前の期間と到達した後の期間とにおいて、前記駆動モータを動作させ、前記内槽内の洗濯物に機械力を加える。
【０００８】
たとえば、前記内槽は、前記外槽内に水平な回転軸周りまたは水平方向に対して傾斜する回転軸周りに回転可能に配置されたドラムとされ得る。この場合、前記洗濯ユニットは、前記ドラム内の洗濯物がタンブリングする回転数で前記駆動モータが前記ドラムを回転させることにより、洗濯物に機械力を加える。
【０００９】
本態様に係る洗濯機によれば、外槽内の水温が規定水温に到達した後に外槽内に洗剤が投入され、当該洗剤が規定水温の水に溶け込み、外槽内に溜められたときの水温の水に溶け込むよりも高い洗浄力を発揮する状態となる。よって、このような状態において洗濯物に機械力が加えられることにより、洗濯物の洗浄効果を高めることができる。
【００１０】
本態様に係る洗濯機において、前記制御部は、前記外槽内の水温が前記規定水温に到達した後の期間おける単位時間当たりの機械力が前記外槽内の水温が前記規定水温に到達する前の期間における単位時間当たりの機械力よりも強くなるように、前記駆動モータの動作を制御するような構成とされ得る。
（【００１１】以降は省略されています）
