公開番号2025075222
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186229
出願日2023-10-31
発明の名称洗濯機、貯水ユニット
出願人シャープ株式会社
代理人個人,個人
主分類D06F 39/08 20060101AFI20250508BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】洗濯機におけるタンク内の水の揺動を抑制すること。
【解決手段】洗濯機は、主ユニットと、タンクと、揺動抑制部材と、を備える。前記主ユニットは、洗濯ドラムを有する。前記タンクは、前記洗濯ドラムへ供給される水を貯留する。前記揺動抑制部材は、前記タンク内に設けられ、前記タンク内の水の揺動を抑制する。
【選択図】図3
特許請求の範囲【請求項１】
洗濯ドラムを有する主ユニットと、
前記洗濯ドラムへ供給される水を貯留するタンクと、
前記タンク内に設けられ、前記タンク内の水の揺動を抑制する揺動抑制部材と、を備える洗濯機。
続きを表示（約 870 文字）【請求項２】
前記タンクは、前記揺動抑制部材の下縁と前記タンクの内側の底面との間に形成された水の流路である下流路を有する、請求項１に記載の洗濯機。
【請求項３】
前記タンクは、前記揺動抑制部材の側縁と前記タンクの内側の側面との間に形成された水の流路である横流路を有する、請求項１に記載の洗濯機。
【請求項４】
前記揺動抑制部材は、前記タンク内において上下に移動可能に配置されている、請求項１から請求項３のいずれか１項に記載の洗濯機。
【請求項５】
前記揺動抑制部材は、一部が水面下に沈み他の一部が水面上に露出する状態で前記タンク内の水位に応じて上下に移動可能に配置された浮動部材である、請求項４に記載の洗濯機。
【請求項６】
水平方向または水平方向に対して傾斜した方向に沿って配置され、前記洗濯ドラムに連結された回転軸を備え、
前記揺動抑制部材は、上面視において前記回転軸に沿う奥行方向に直交する幅方向に対して交差する方向と、上下方向と、に沿う１つ以上の縦板部を有する、請求項１から請求項３のいずれか１項に記載の洗濯機。
【請求項７】
前記タンクは、前記幅方向の一端側に位置し、下端部に出水口が形成された第１側壁部を有する、請求項６に記載の洗濯機。
【請求項８】
前記１つ以上の縦板部は、前記幅方向に沿って視て前記出水口の上縁部の少なくとも一部と重なる、請求項７に記載の洗濯機。
【請求項９】
前記タンクは、前記第１側壁部に隣接する第２側壁部を有し、
前記揺動抑制部材は、前記第２側壁部とともに前記出水口の上縁部の少なくとも一部を囲む隔壁部を有する、請求項７に記載の洗濯機。
【請求項１０】
前記揺動抑制部材は、前記１つ以上の縦板部として、前記幅方向に間隔を隔てて相互に傾斜するように配列された複数の前記縦板部を有する、請求項６に記載の洗濯機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、洗濯機および貯水ユニットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
洗濯機が、洗濯ドラムと、前記洗濯ドラムに供給される水を貯留するタンクと、を備えることが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－６２５０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記タンク内の水の揺動を抑制したいという要望がある。
【０００５】
本開示の目的は、タンク内の水の揺動を抑制することにある。
【課題を解決するための手段】
【０００６】
本開示の一の局面に係る洗濯機は、主ユニットと、タンクと、揺動抑制部材と、を備える。前記主ユニットは、洗濯ドラムを有する。前記タンクは、前記洗濯ドラムへ供給される水を貯留する。前記揺動抑制部材は、前記タンク内に設けられ、前記タンク内の水の揺動を抑制する。
【０００７】
本開示の他の局面に係る貯水ユニットは、洗濯機に接触して配置される、または、前記洗濯機に連結される。前記貯水ユニットは、前記タンクと、前記揺動抑制部材と、を備える。
【発明の効果】
【０００８】
本開示によれば、タンク内の水の揺動を抑制し得る。
【図面の簡単な説明】
【０００９】

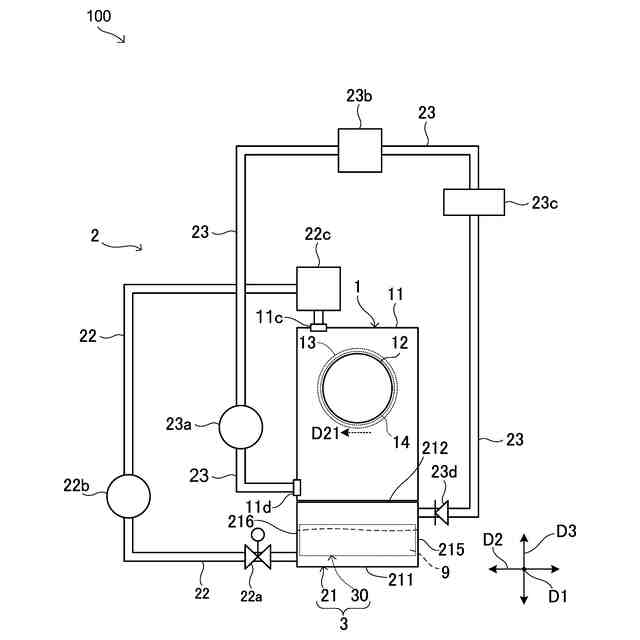

図１は、本開示の一実施形態に係る洗濯機の構成図である。

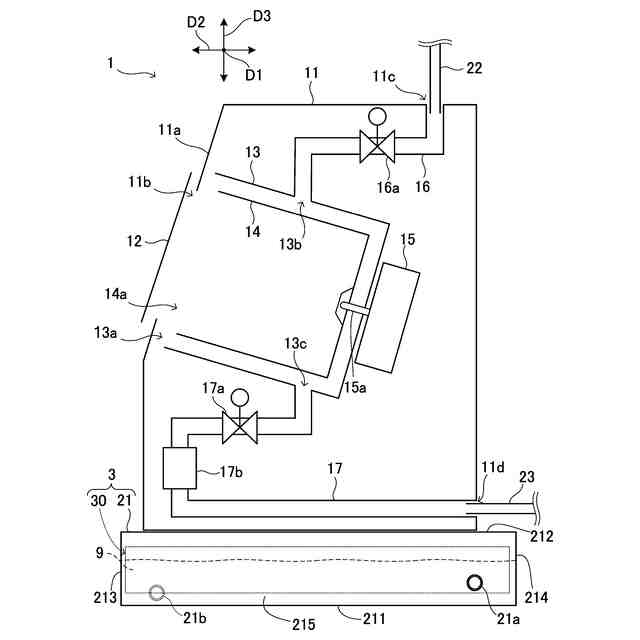

図２は、本開示の一実施形態に係る洗濯機の内部の構成図である。

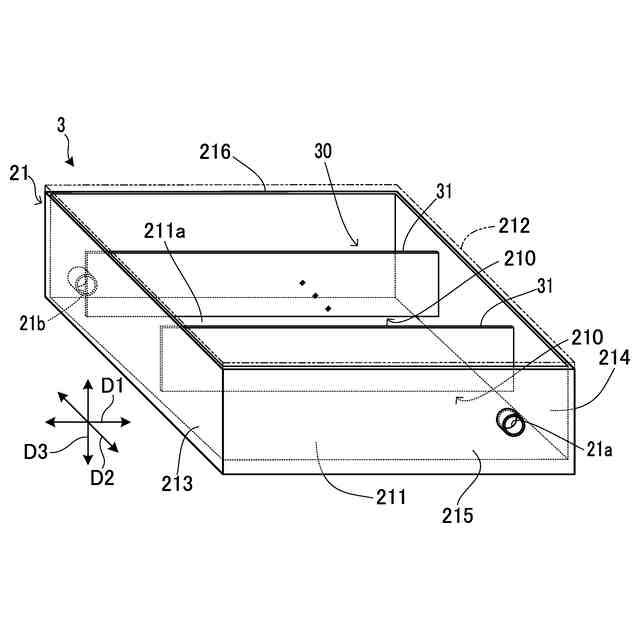

図３は、本開示の一実施形態に係る洗濯機における貯水ユニットの斜視図である。

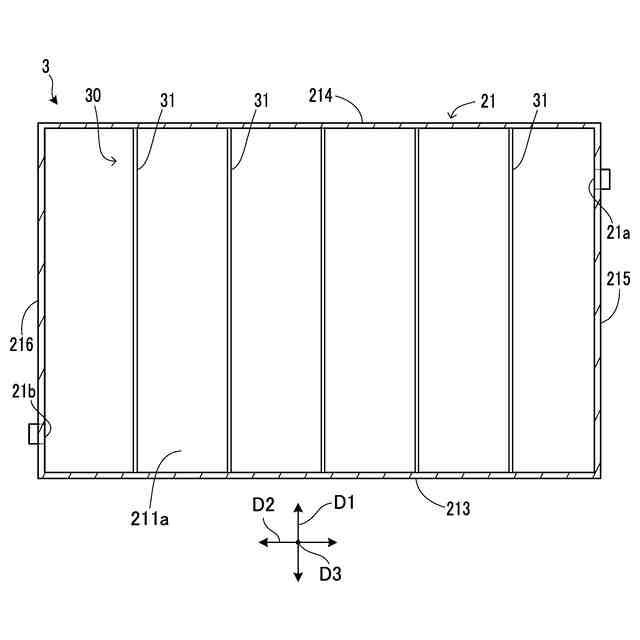

図４は、本開示の一実施形態に係る洗濯機における貯水ユニットの平断面図である。

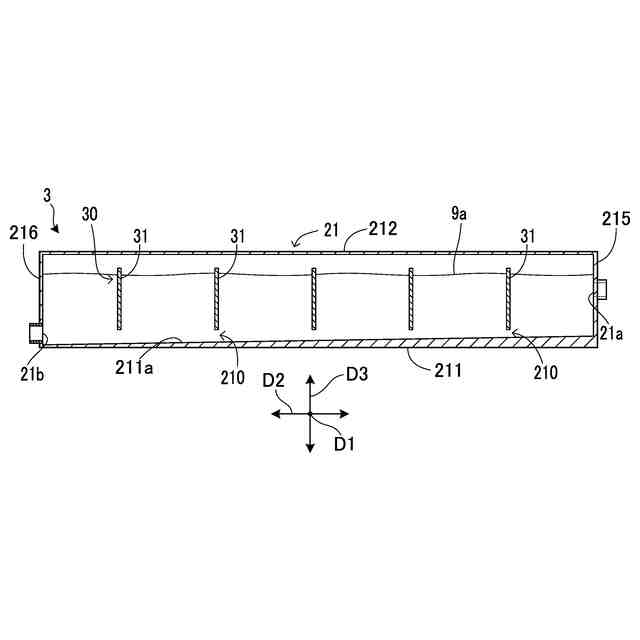

図５は、本開示の一実施形態に係る洗濯機における貯水ユニットの縦断面図である。

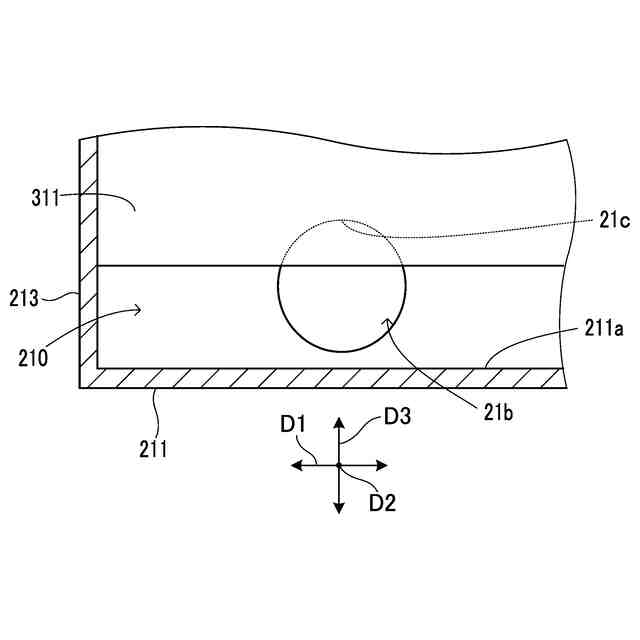

図６は、本開示の一実施形態に係る洗濯機における貯水ユニットの一部の幅方向から視た断面図である。
図７は、第１変形例に係る貯水ユニットの斜視図である。
図８は、第１変形例に係る貯水ユニットの平断面図である。
図９は、第２変形例に係る貯水ユニットの斜視図である。
図１０は、第２変形例に係る貯水ユニットの平断面図である。

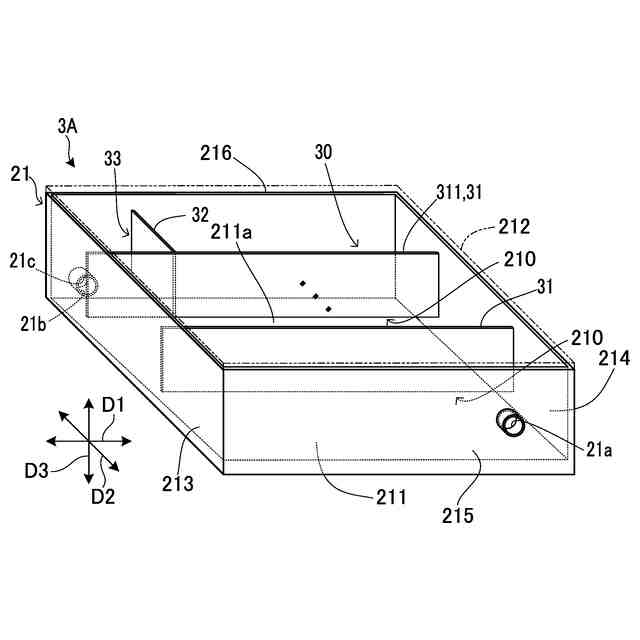

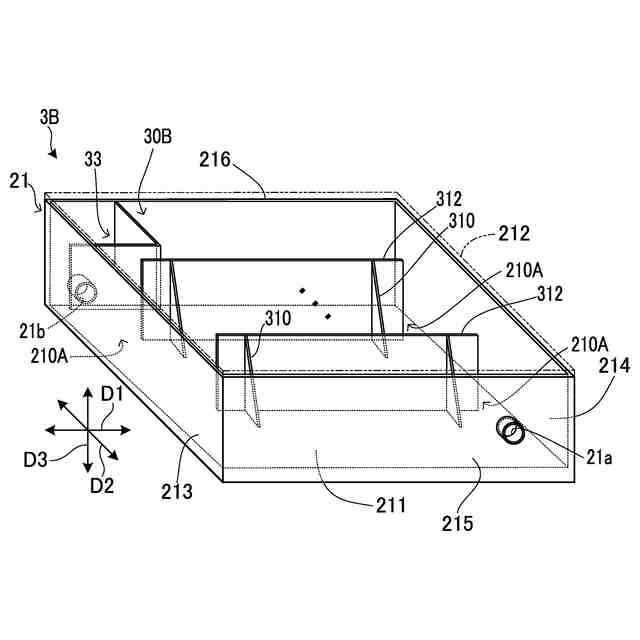

図１１は、第３変形例に係る貯水ユニットの斜視図である。

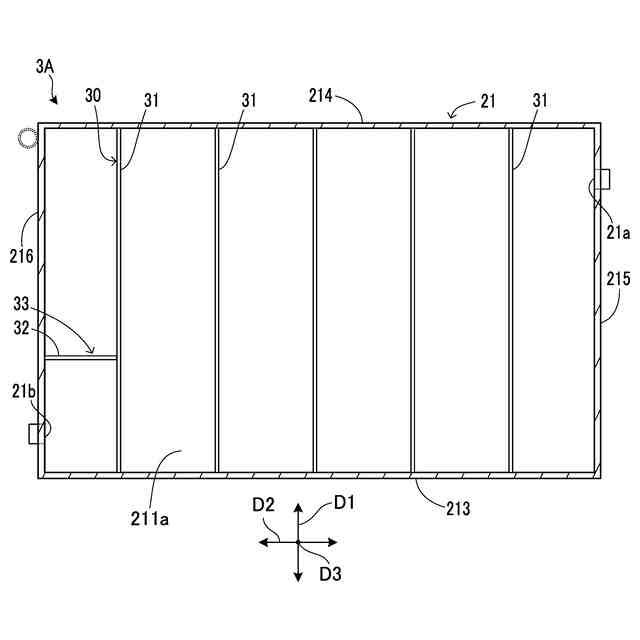

図１２は、第３変形例に係る貯水ユニットの平断面図である。
図１３は、第４変形例に係る貯水ユニットの斜視図である。
図１４は、第４変形例に係る貯水ユニットの平断面図である。
図１５は、第５変形例に係る貯水ユニットの縦断面図である。
図１６は、第６変形例に係る貯水ユニットの縦断面図である。
図１７は、第７変形例に係る貯水ユニットの分解斜視図である。
図１８は、第７変形例に係る貯水ユニットの縦断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら実施形態について説明する。なお、以下の実施形態等は、実施形態の一例であって、本開示の技術的範囲を限定するものではない。
（【００１１】以降は省略されています）
