公開番号2025059829
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170160
出願日2023-09-29
発明の名称空気調和システム
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 11/36 20180101AFI20250403BHJP(加熱;レンジ;換気)
要約【課題】複数の冷媒センサが冷媒の漏洩を検知した場合に、冷媒が漏洩した利用ユニットの特定を容易にする。
【解決手段】空気調和システムは、複数の利用ユニットと、熱源ユニットと、複数の冷媒センサと、制御部と、を備える。複数の利用ユニットは、同一の室内空間に設置される。複数の冷媒センサは、利用ユニットごとに設けられ、利用ユニットにおける冷媒の漏洩を検知する。制御部は、複数の冷媒センサ、と接続する。制御部は、複数の冷媒センサが複数の利用ユニットのうち少なくとも2つの利用ユニットにおける冷媒の漏洩を検知した場合、複数の冷媒センサのうち冷媒の漏洩を検知した冷媒センサから、検知した冷媒の漏洩に関する情報である検知情報、を受け入れる。制御部は、検知情報に基づいて生成された、冷媒が漏洩した利用ユニットを特定するための情報である特定情報、を報知装置により報知させる。
【選択図】図4
特許請求の範囲【請求項１】
冷媒と、室内空間（Ｉ）の空気と、を熱交換する複数の利用ユニットであって、同一の室内空間に設置される複数の利用ユニットと、
冷媒と、熱源としての流体と、を熱交換する熱源ユニット（１２０）と、
前記利用ユニットごとに設けられ、前記利用ユニットにおける冷媒の漏洩を検知する、複数の冷媒センサと、

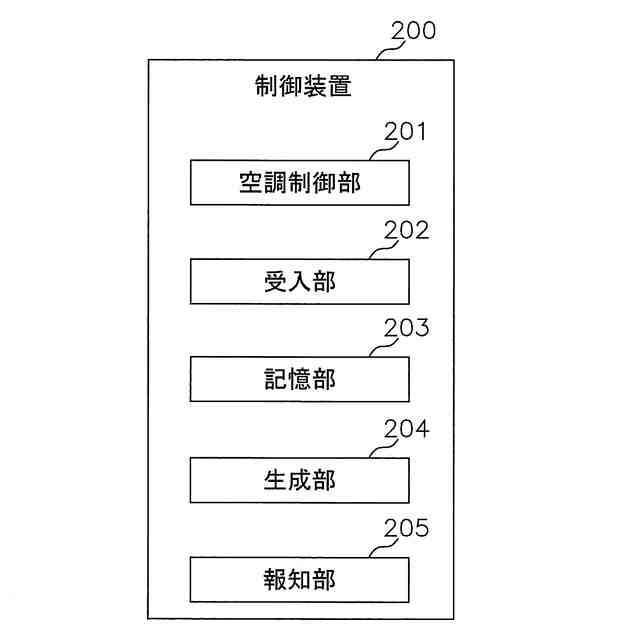

前記複数の冷媒センサ、と接続する制御部（２００）と、
を備え、
前記制御部は、前記複数の冷媒センサが前記複数の利用ユニットのうち少なくとも２つの前記利用ユニットにおける冷媒の漏洩を検知した場合、前記複数の冷媒センサのうち冷媒の漏洩を検知した前記冷媒センサから、検知した冷媒の漏洩に関する情報である検知情報、を受け入れ、
前記検知情報に基づいて生成された、冷媒が漏洩した前記利用ユニットを特定するための情報である特定情報、を報知装置により報知させる、
空気調和システム（１）。
続きを表示（約 900 文字）【請求項２】
前記特定情報は、前記複数の利用ユニットのうち、最初に冷媒の漏洩が検知された前記利用ユニット、を特定するための情報、を含む、
請求項１に記載の空気調和システム。
【請求項３】
前記特定情報は、前記複数の利用ユニットのうち、２番目に冷媒の漏洩が検知された前記利用ユニット、を特定するための情報、を含む、
請求項１又は請求項２に記載の空気調和システム。
【請求項４】
前記検知情報は、冷媒の漏洩が検知された時刻を示す時刻情報、を含む、
請求項１又は請求項２に記載の空気調和システム。
【請求項５】
前記検知情報は、冷媒の漏洩が検知された前記利用ユニットの位置を示す位置情報、を含む、
請求項１又は請求項２に記載の空気調和システム。
【請求項６】
前記検知情報は、冷媒の漏洩が検知された前記利用ユニットが運転されているか否かを示す運転情報、を含む、
請求項１又は請求項２に記載の空気調和システム。
【請求項７】
前記検知情報は、前記利用ユニットの風向と、前記利用ユニットの風量と、の少なくとも何れかを示す情報である風情報、を含む、
請求項１又は請求項２に記載の空気調和システム。
【請求項８】
前記特定情報は、冷媒が漏洩したと推定される前記利用ユニットを示す情報である推定情報、を含む、
請求項１又は請求項２に記載の空気調和システム。
【請求項９】
前記推定情報は、前記検知情報を説明変数とし、冷媒が漏洩した前記利用ユニットを目的変数として生成された推定モデルに、前記検知情報を入力して出力される情報である、
請求項８に記載の空気調和システム。
【請求項１０】
前記推定情報は、前記検知情報に基づいて前記室内空間の気流をシミュレートして生成される気流シミュレーションに、前記検知情報を入力して出力される情報である、
請求項８に記載の空気調和システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
空気調和システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１（特開２０２３－１１９１４６号公報）は、冷媒漏洩の報知指示を迅速に行い得る空調システムを開示している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１は、冷媒が漏洩した利用ユニットの特定を容易にすること、については開示していない。
【０００４】
本開示は、冷媒が漏洩した利用ユニットの特定を容易にする空気調和システムを提案する。
【課題を解決するための手段】
【０００５】
第１観点の空気調和システムは、複数の利用ユニットと、熱源ユニットと、複数の冷媒センサと、制御部と、を備える。複数の利用ユニットは、冷媒と、室内空間の空気と、を熱交換する複数の利用ユニットであって、同一の室内空間に設置される。熱源ユニットは、冷媒と、熱源としての流体と、を熱交換する。複数の冷媒センサは、利用ユニットごとに設けられ、利用ユニットにおける冷媒の漏洩を検知する。制御部は、複数の冷媒センサ、と接続する。制御部は、複数の冷媒センサが複数の利用ユニットのうち少なくとも２つの利用ユニットにおける冷媒の漏洩を検知した場合、複数の冷媒センサのうち冷媒の漏洩を検知した冷媒センサから、検知した冷媒の漏洩に関する情報である検知情報、を受け入れる。制御部は、検知情報に基づいて生成された、冷媒が漏洩した利用ユニットを特定するための情報である特定情報、を報知装置により報知させる。
【０００６】
本開示に係る空気調和システムは、少なくとも２つの利用ユニットにおける冷媒の漏洩が検知された場合、検知した冷媒の漏洩に関する検知情報を受け入れる、制御部を備える。制御部は、冷媒が漏洩した利用ユニットを特定するための特定情報、を報知装置により報知させる。従って、本空気調和システムは、冷媒が漏洩した利用ユニットの特定を容易にする。
【０００７】
第２観点の空気調和システムは、第１観点の空気調和システムであって、特定情報が、複数の利用ユニットのうち、最初に冷媒の漏洩が検知された利用ユニット、を特定するための情報、を含む。
【０００８】
第３観点の空気調和システムは、第１観点又は第２観点の空気調和システムであって、特定情報が、複数の利用ユニットのうち、２番目に冷媒の漏洩が検知された利用ユニット、を特定するための情報、を含む。
【０００９】
第４観点の空気調和システムは、第１観点から第３観点のいずれかの空気調和システムであって、検知情報が、冷媒の漏洩が検知された時刻を示す時刻情報、を含む。
【００１０】
第５観点の空気調和システムは、第１観点から第４観点のいずれかの空気調和システムであって、検知情報が、冷媒の漏洩が検知された利用ユニットの位置を示す位置情報、を含む。
（【００１１】以降は省略されています）
