公開番号2025065384
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025019159,2021129135
出願日2025-02-07,2021-08-05
発明の名称被膜形成剤
出願人未来工業株式会社
代理人個人,個人
主分類F16L 58/02 20060101AFI20250410BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】配線・配管材の波乗り現象を抑制できるとともに、地中埋設管からの配線・配管材の引き抜き作業が容易になる被膜形成剤を提供する。

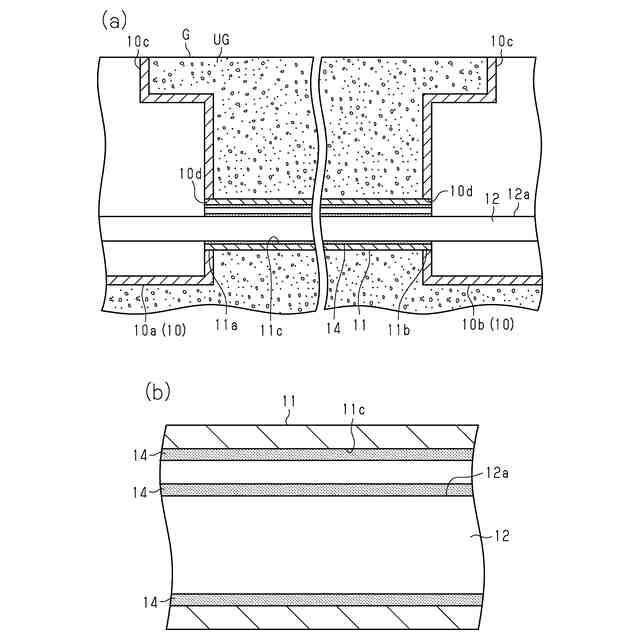

【解決手段】地中UGに埋設された地中埋設管11、及び地中埋設管11に挿通されて当該地中埋設管11の内面11cと当接するように地中埋設管11内に配設された配線12に対する被膜形成剤14は、非水溶性樹脂を分散させた樹脂分散液を含み、地中埋設管11の内面11c及び配線12の外面12aに付着される。被膜形成剤14は、乾燥した樹脂分散液が、造膜温度が0度以上で、かつ地中埋設管11と配線12との接着が2N/cm以下で剥離可能な接着強度の樹脂被膜を形成可能である。
【選択図】図5
特許請求の範囲【請求項１】
地中に埋設された地中埋設管、及び前記地中埋設管に挿通されて当該地中埋設管の内面と当接するように前記地中埋設管内に配設された配線・配管材に対する被膜形成剤であって、
非水溶性樹脂を分散させた樹脂分散液を含み、
前記地中埋設管の内面と前記配線・配管材との当接部分の周囲において前記地中埋設管の内面及び前記配線・配管材の外面に付着され、
前記樹脂分散液は、造膜温度が０度以上で、かつ前記地中埋設管と前記配線・配管材との接着が２Ｎ／ｃｍ以下で剥離可能な接着強度の樹脂被膜を形成可能であることを特徴とする被膜形成剤。
続きを表示（約 240 文字）【請求項２】
前記樹脂分散液の粘度は、１０ｍＰａ・ｓ以上４００ｍＰａ・ｓ以下である請求項１に記載の被膜形成剤。
【請求項３】
前記被膜形成剤は泡状である請求項１又は請求項２に記載の被膜形成剤。
【請求項４】
前記被膜形成剤は、小動物防除成分が封入された非水溶性のマイクロカプセルも含む請求項１～３の何れか一項に記載の被膜形成剤。
【請求項５】
前記マイクロカプセルの直径は１μｍ～１０μｍである請求項４に記載の被膜形成剤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地中埋設管及び地中埋設管に挿通された配線・配管材に対する被膜形成剤に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、安全性の向上や街の美観を目的として、地中に埋設された地中埋設管によって地中埋設箱を接続するとともに、配線・配管材を地中埋設管に挿通している。地中埋設管に挿通された配線・配管材では、波乗り現象が問題となっている。波乗り現象とは、地上で車両が走行した際に、地中埋設管内の配線・配管材が車両の進行方向に移動する現象である。波乗り現象により、配線・配管材に張力がかかったり、配線・配管材が屈曲したりすると、配線・配管材が損傷する虞がある。波乗り現象による配線・配管材の移動を拘束するために、特許文献１では、配線・配管材が引っ張られる側の地中埋設箱内において、クリートにより配線・配管材をクランプしている。
【０００３】
また、シロアリやネズミなどの小動物が地中埋設管や配線・配管材をかじることで、地中埋設管や配線・配管材が損傷するといった問題が生じることがある。地中埋設管や配線・配管材の損傷を抑制するため、小動物を防除するようにしている。特許文献２では、水溶化した防蟻剤を吸収させた吸水性高分子を地中埋設管と配線・配管材との間に充填することで、小動物を防除している。また、特許文献３では、防鼠剤及び又は防蟻剤を含有させた軟質塩化ビニル系樹脂材料を鼠やシロアリの侵入する隙間に流入させた後、固化させることで、小動物を防除している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－３９４０２号公報
特開２００９－０１１１２８号公報
特開平３－１０９３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、一般に、地中埋設管は数十メートルから数百メートル程度の長さであるため、地中埋設箱内において配線・配管材をクランプしたとしても、地中埋設管内における配線・配管材の波乗り現象を十分に抑制することは困難である。
【０００６】
ところで、改修工事等の際に、地中埋設管から配線・配管材を引き抜くことがある。特許文献２又は特許文献３に開示の方法によって小動物を防除している場合、地中埋設管から配線・配管材を引き抜く前に、地中埋設管と配線・配管材との間に充填された吸水性高分子又は軟質塩化ビニル系樹脂材料を除去する必要がある。吸水性高分子又は軟質塩化ビニル系樹脂材料の除去は、地中埋設管の長さである数十メートルから数百メートルに亘って行わなければならない。長距離に亘って吸水性高分子又は軟質塩化ビニル系樹脂材料を除去することは、工事進行の妨げとなっていた。
【課題を解決するための手段】
【０００７】
上記問題点を解決するための被膜形成剤は、地中に埋設された地中埋設管、及び前記地中埋設管に挿通されて当該地中埋設管の内面と当接するように前記地中埋設管内に配設された配線・配管材に対する被膜形成剤であって、非水溶性樹脂を分散させた樹脂分散液を含み、前記地中埋設管の内面と前記配線・配管材との当接部分の周囲において前記地中埋設管の内面及び前記配線・配管材の外面に付着され、前記樹脂分散液は、造膜温度が０度以上で、かつ前記地中埋設管と前記配線・配管材との接着が２Ｎ／ｃｍ以下で剥離可能な接着強度の樹脂被膜を形成可能であることを要旨とする。
【０００８】
被膜形成剤について、前記樹脂分散液の粘度は、１０ｍＰａ・ｓ以上４００ｍＰａ・ｓ以下であってもよい。
被膜形成剤について、前記被膜形成剤は泡状であってもよい。
【０００９】
被膜形成剤について、前記被膜形成剤は、小動物防除成分が封入された非水溶性のマイクロカプセルも含んでいてもよい。
被膜形成剤について、前記マイクロカプセルの直径は１μｍ～１０μｍであってもよい。
【発明の効果】
【００１０】
本発明によれば、配線・配管材の波乗り現象を抑制できるとともに、地中埋設管からの配線・配管材の引き抜き作業が容易になる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
