公開番号2025066601
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023176333
出願日2023-10-11
発明の名称額縁
出願人株式会社LIXIL
代理人個人
主分類A47G 1/06 20060101AFI20250416BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】浴室等の水を使用する環境に設置可能な額縁を提供する。
【解決手段】額縁10は、掲示物を間に収容可能な第1板状部材12および第2板状部材14と、掲示物の収容部の外側に配置される止水部材16と、第1板状部材12および第2板状部材14の周縁部に配置されるフレーム部材19と、を備える。フレーム部材19は、掲示物の収容部への水の浸入を防ぐために、第1板状部材12、第2板状部材14および止水部材16を挟み込むように構成される。
【選択図】図5
特許請求の範囲【請求項１】
掲示物を間に収容可能な第１板状部材および第２板状部材と、
前記掲示物の収容部の外側に配置される止水部材と、
前記第１板状部材および前記第２板状部材の周縁部に配置されるフレーム部材であって、前記掲示物の収容部への水の浸入を防ぐために、前記第１板状部材、前記第２板状部材および前記止水部材を挟み込むように構成されたフレーム部材と、
を備える額縁。
続きを表示（約 340 文字）【請求項２】
前記止水部材は、前記掲示物の収容部を取り囲むように配置される、請求項１に記載の額縁。
【請求項３】
前記止水部材は、前記第１板状部材と前記第２板状部材とにより挟み込まれるように配置される、請求項１に記載の額縁。
【請求項４】
前記フレーム部材により、前記第１板状部材と前記第２板状部材を挟み込むことで、前記止水部材が押しつぶされる、請求項３に記載の額縁。
【請求項５】
前記止水部材は、前記第２板状部材に形成された溝に装着される、請求項３または４に記載の額縁。
【請求項６】
前記フレーム部材に設けられた、当該額縁を壁に貼り付けるためのマグネットをさらに備える、請求項１に記載の額縁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、写真等の掲示物を収容する額縁に関し、特に浴室等の水を使用する環境に設置可能な額縁に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、絵画や写真等の掲示物を収容可能な額縁が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－８７５０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、浴室等の水のかかる環境に写真等の掲示物を飾るのに適した額縁は提供されていない。
【０００５】
本発明は、このような課題に鑑みてなされ、その目的は、浴室等の水を使用する環境に設置可能な額縁を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の額縁は、掲示物を間に収容可能な第１板状部材および第２板状部材と、掲示物の収容部の外側に配置される止水部材と、第１板状部材および第２板状部材の周縁部に配置されるフレーム部材であって、掲示物の収容部への水の浸入を防ぐために、第１板状部材、第２板状部材および止水部材を挟み込むように構成されたフレーム部材と、を備える。
【図面の簡単な説明】
【０００７】

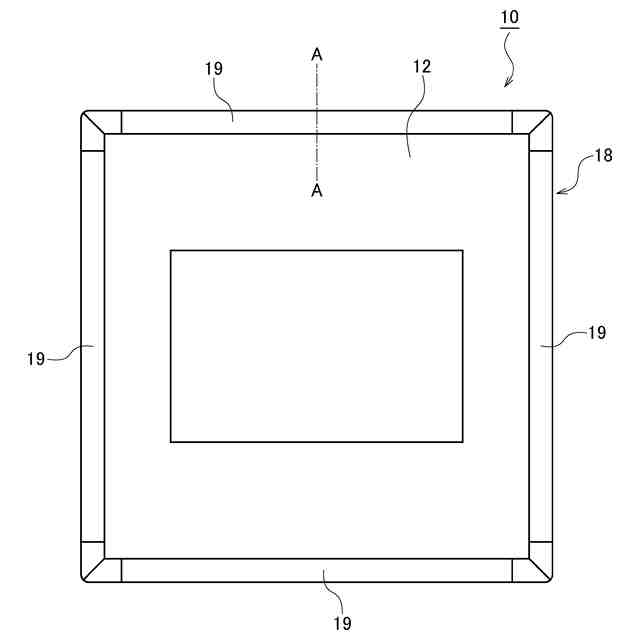

実施形態に係る額縁の正面図である。

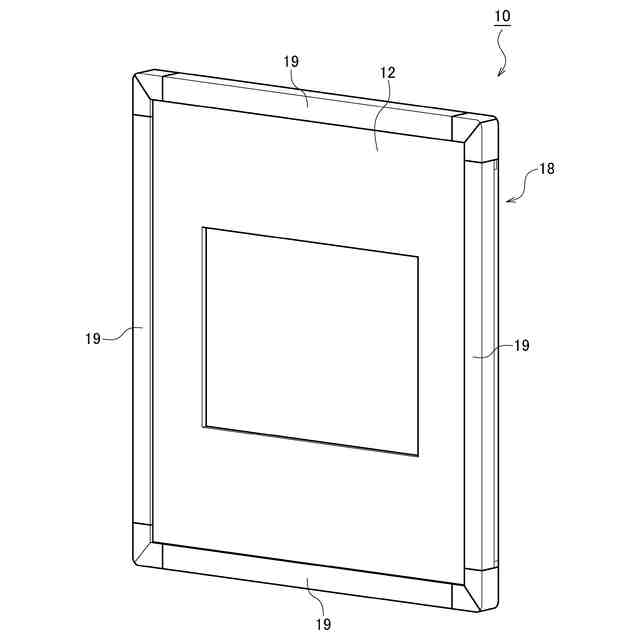

実施形態に係る額縁の正面斜視図である。

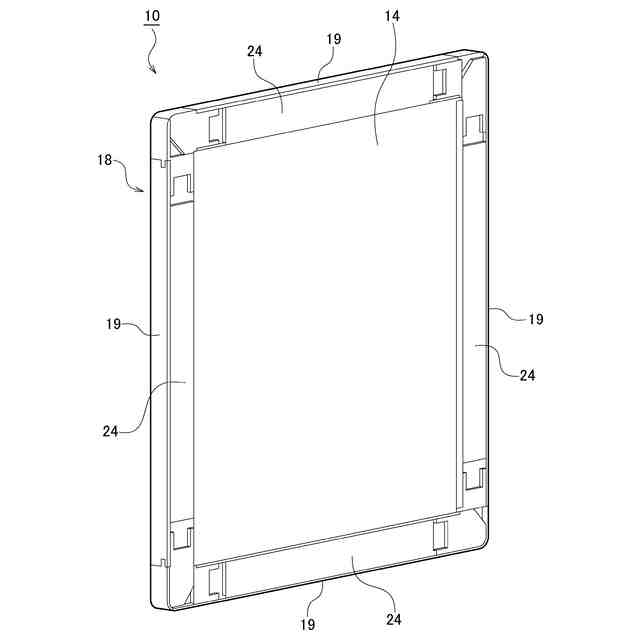

実施形態に係る額縁の背面斜視図である。

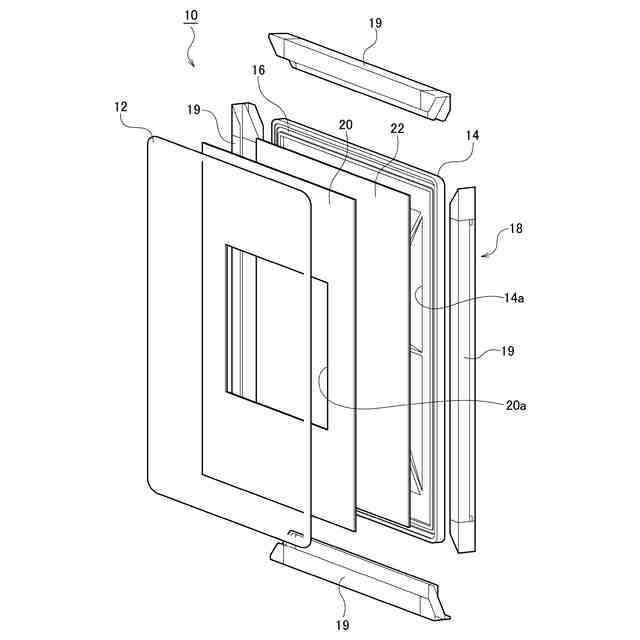

実施形態に係る額縁の分解斜視図である。

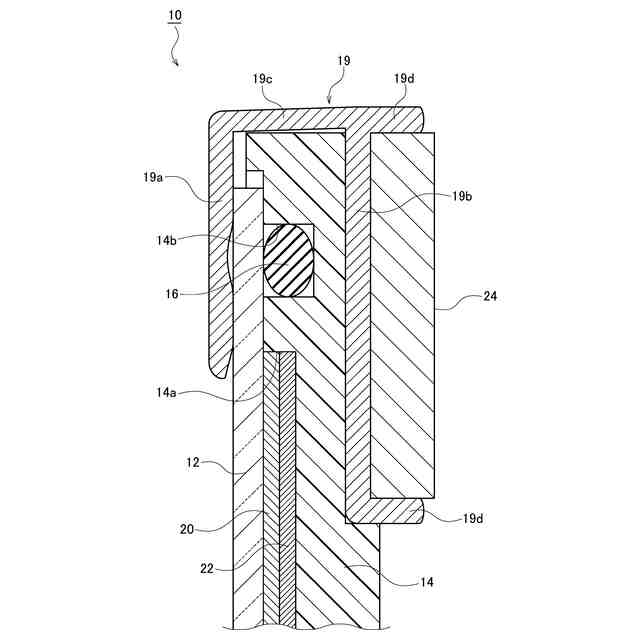

図１に示す額縁のＡ－Ａ断面図である。

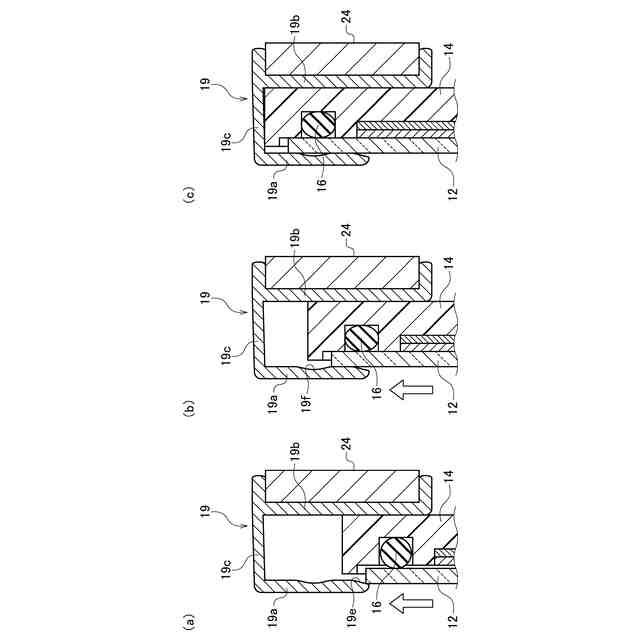

図６（ａ）～図６（ｃ）は、実施形態に係る額縁の組み付け方を説明するための図である。

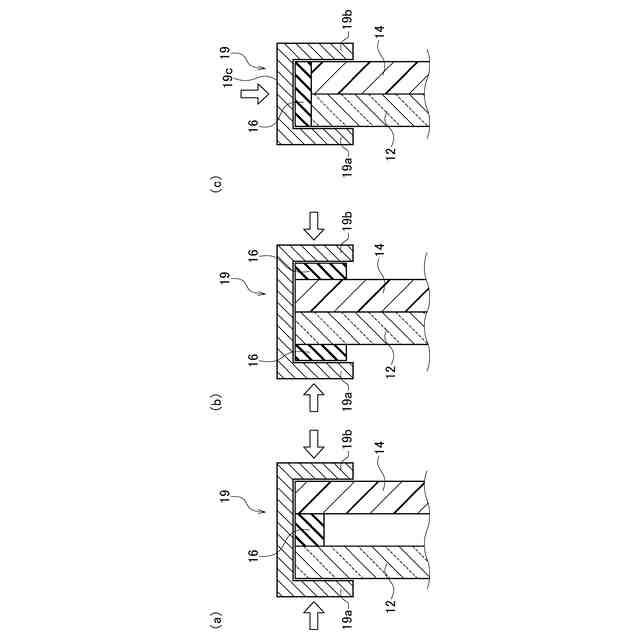

図７（ａ）～図７（ｃ）は、種々の止水構造を説明するための概念図である。
【発明を実施するための形態】
【０００８】
以下、本発明を好適な実施の形態をもとに図面を参照しながら説明する。以下の構成は本開示を理解するための例示を目的とするものであり、本開示の範囲は、添付の請求の範囲によってのみ定まる。各図面に示される同一または同等の構成要素、部材には、同一の符号を付するものとし、適宜重複した説明は省略する。また、各図面における部材の寸法は、理解を容易にするために適宜拡大、縮小して示される。また、各図面において実施の形態を説明する上で重要ではない部材の一部は省略して表示する。
【０００９】
図１～図５を参照して、実施形態に係る額縁１０について説明する。額縁１０は、絵画や写真などの掲示物を収容可能である。額縁１０は、掲示物の収容部への水の浸入を防ぐ高い止水性・防水性を備えており、浴室などの水を使用する環境に設置することができる。
【００１０】
額縁１０は、第１板状部材１２と、第２板状部材１４と、止水部材１６と、フレーム１８と、台紙２０と、厚み調整材２２と、マグネット２４と、を備える。本実施形態に係る額縁１０は、正面視において四角形状を有するが、形状は特に限定されない。
（【００１１】以降は省略されています）
