公開番号2025069671
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179539
出願日2023-10-18
発明の名称コネクタハーネス
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 24/60 20110101AFI20250423BHJP(基本的電気素子)
要約【課題】コネクタをバックシェルに対して容易に位置決めでき、且つ、EMIを十分に低減可能なL字形状のコネクタハーネスを提供すること。

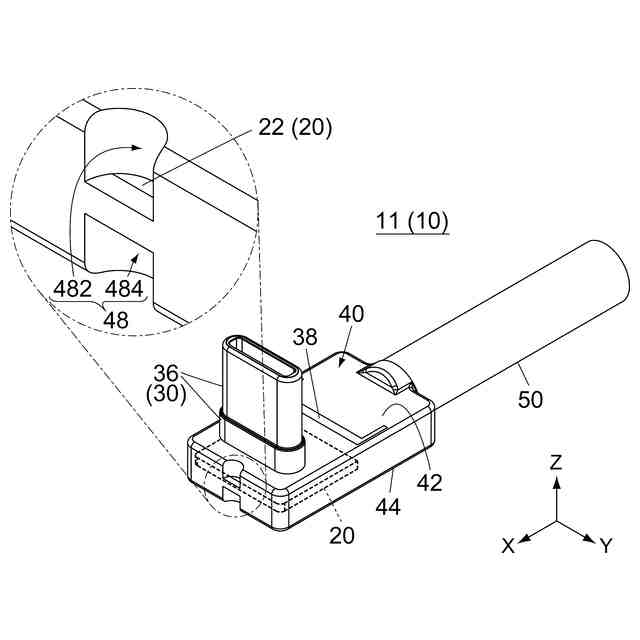

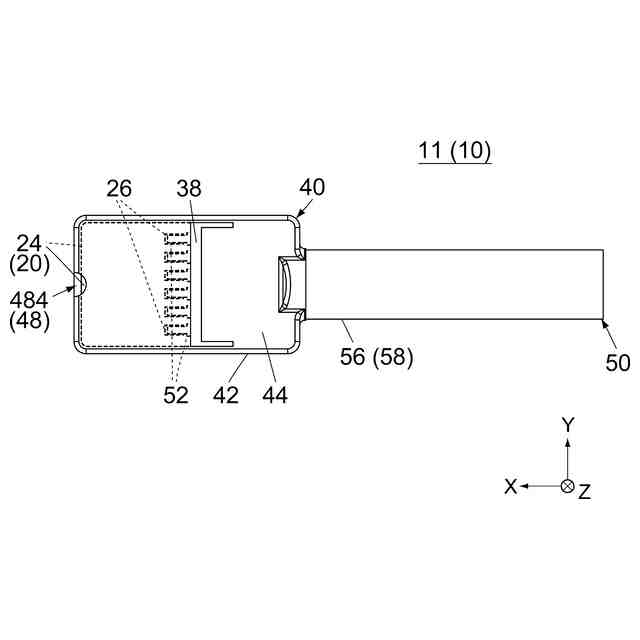

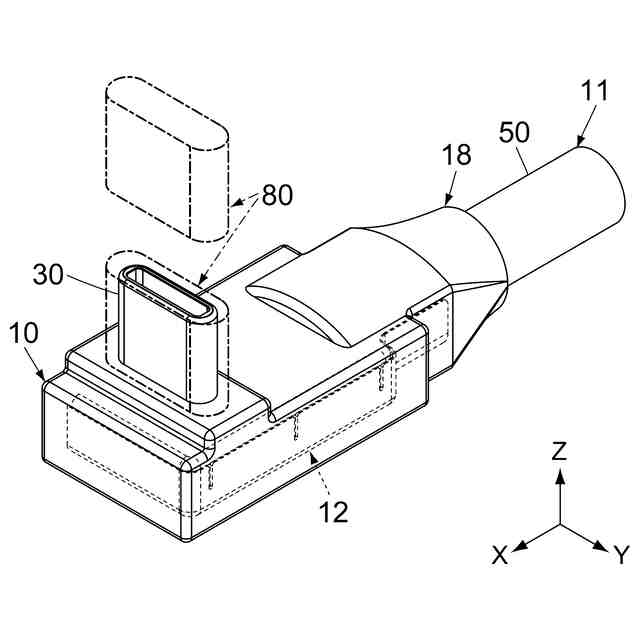

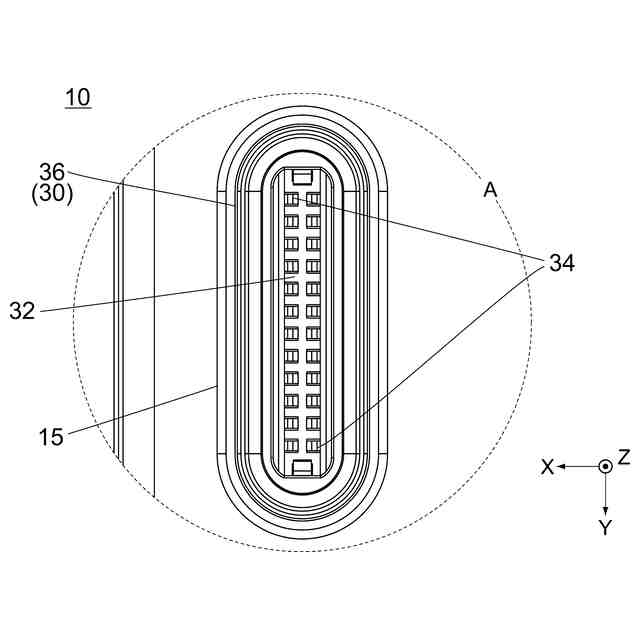

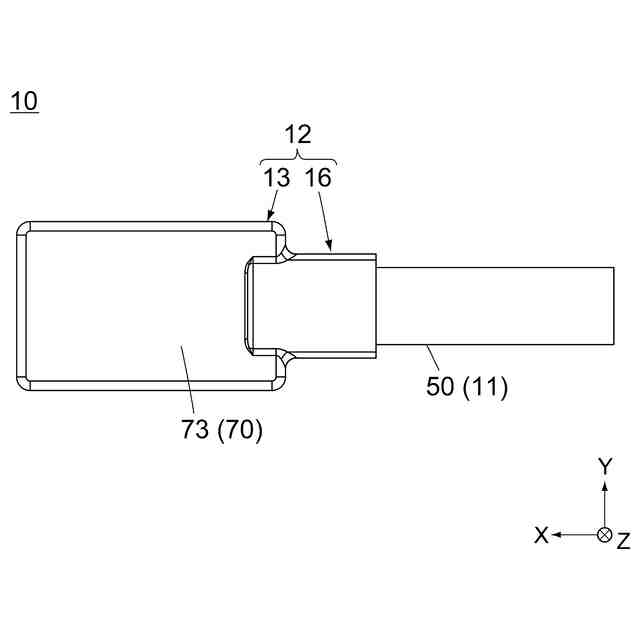

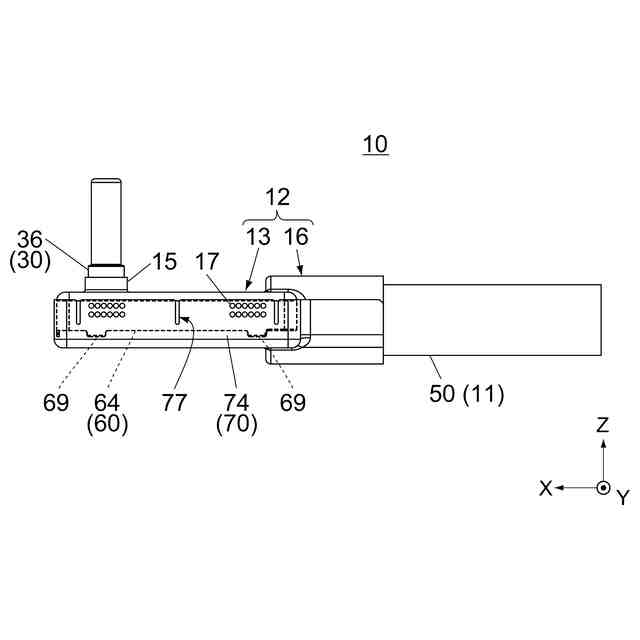

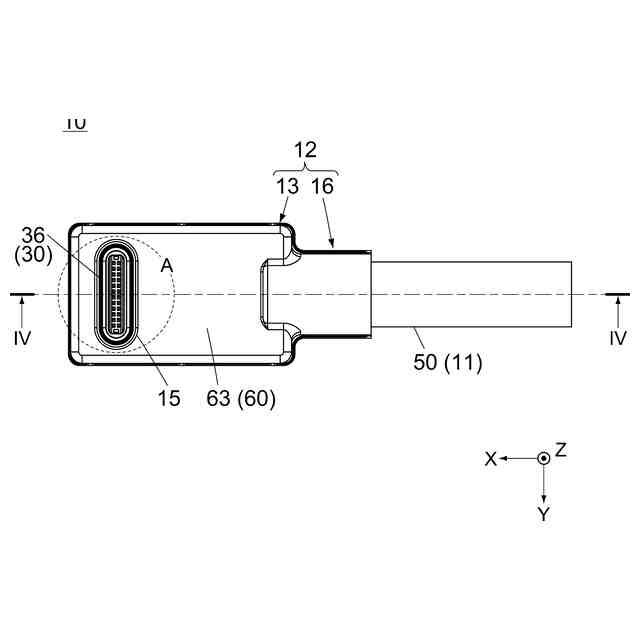

【解決手段】コネクタハーネス10は、樹脂部40、ベース基板20、ケーブル50及びコネクタ30を含む成型体11と、第1バックシェル60及び第2バックシェル70を含むバックシェル12とを備えている。ケーブル50は、樹脂部40の内部に位置するベース基板20に接続されている。コネクタ30は、ベース基板20からケーブル50が延びる方向と交差する嵌合方向(Z方向)に沿って延びている。成型体11は、第1突当部42と、第2突当部44とを有している。第1バックシェル60と第2バックシェル70とは、所定方向(Z方向)において互いに組み合わされて溶接されている。第1突当部42は、第1バックシェル60に突き当たっており、第2突当部44は、第2バックシェル70に突き当たっている。

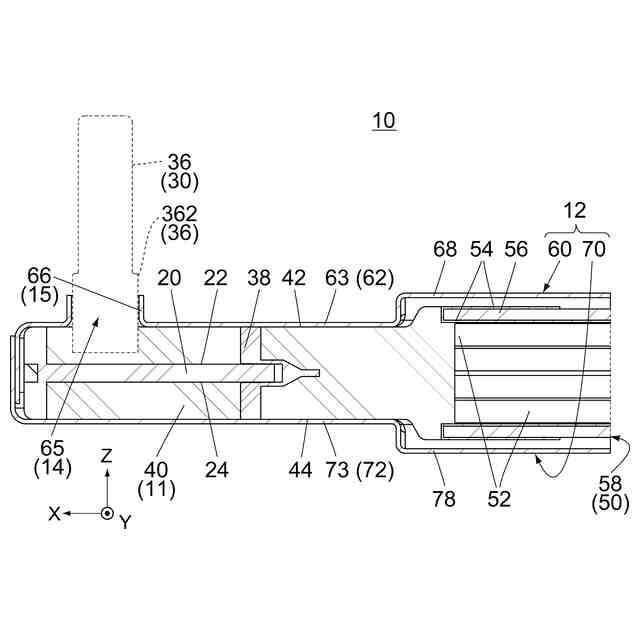

【選択図】図4
特許請求の範囲【請求項１】
嵌合方向に沿って対象物と嵌合可能なコネクタハーネスであって、
前記コネクタハーネスは、成型体と、バックシェルとを備えており、
前記成型体は、樹脂部と、ベース基板と、ケーブルと、コネクタとを備えており、
前記樹脂部は、前記バックシェルによって覆われており、且つ、前記ベース基板を覆っており、
前記ベース基板は、前記樹脂部の内部の所定位置に位置決めされており、
前記ケーブルは、接続端を有しており、
前記接続端は、前記ベース基板に接続されており、
前記コネクタは、前記ベース基板に接続されており、前記ベース基板から前記嵌合方向に沿って延びており、
前記嵌合方向は、前記ケーブルの前記接続端が延びる方向と交差しており、
前記コネクタは、ベースシェルを備えており、
前記バックシェルは、開口部と、立壁部とを有しており、
前記ベースシェルは、前記コネクタハーネスが組み立てられた組立状態において、前記開口部を通過して前記バックシェルの外部に突出しており、
前記立壁部は、前記開口部の縁から延びており、前記組立状態において、前記ベースシェルに接続されており、
前記成型体は、第１突当部と、第２突当部とを有しており、
前記第１突当部と前記第２突当部とは、所定方向における前記成型体の反対側に夫々位置しており、
前記バックシェルは、第１バックシェルと、第２バックシェルとを備えており、
前記組立状態において、前記第１バックシェルと前記第２バックシェルとは、前記所定方向において互いに組み合わされており、前記第１突当部は、前記第１バックシェルに突き当たっており、且つ、前記第２突当部は、前記第２バックシェルに突き当たっており、
前記組立状態において、前記第１バックシェルと前記第２バックシェルとは、互いに溶接されている
コネクタハーネス。
続きを表示（約 1,600 文字）【請求項２】
請求項１記載のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、
前記所定面及び前記反対面は、前記所定方向における前記ベース基板の反対側に夫々位置している
コネクタハーネス。
【請求項３】
請求項１記載のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、且つ、２つの所定エッジを有しており、
前記２つの所定エッジは、前記所定方向における前記所定面の反対側に夫々位置している
コネクタハーネス。
【請求項４】
請求項１記載のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、
前記所定面及び前記反対面は、前記嵌合方向における前記ベース基板の反対側に夫々位置している
コネクタハーネス。
【請求項５】
請求項１記載のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、且つ、２つの所定エッジを有しており、
前記２つの所定エッジは、前記嵌合方向における前記所定面の反対側に夫々位置している
コネクタハーネス。
【請求項６】
請求項２から請求項５までのいずれかに記載のコネクタハーネスであって、
前記樹脂部には、凹部が形成されており、
前記凹部は、前記ベース基板の前記所定面及び前記反対面の夫々に繋がっている
コネクタハーネス。
【請求項７】
請求項１記載のコネクタハーネスであって、
前記第１バックシェル及び前記第２バックシェルの夫々は、絞り加工品である
コネクタハーネス。
【請求項８】
請求項１記載のコネクタハーネスであって、
前記ケーブルは、複数の電線を備えており、
前記成型体は、ロケータを備えており、
前記ロケータは、前記電線を位置決めしつつ前記ベース基板に接続し、
前記ロケータは、前記第１突当部及び前記第２突当部の少なくとも一方において、少なくとも部分的に前記成型体の外部に露出している
コネクタハーネス。
【請求項９】
請求項１記載のコネクタハーネスであって、
前記第１バックシェルは、第１主板と、第１周辺板とを有しており、
前記第１周辺板は、前記第１主板から前記所定方向に沿って延びており、
前記第２バックシェルは、第２主板と、第２周辺板とを有しており、
前記第２周辺板は、前記第２主板から前記所定方向に沿って延びており、
前記第２周辺板には、複数のスリットが形成されており、
前記スリットの夫々は、前記所定方向に沿って延びており、
前記組立状態において、前記成型体の前記第１突当部は、前記第１主板に突き当たっており、前記成型体の第２突当部は、前記第２主板に突き当たっており、
前記組立状態において、前記第２周辺板は、前記第１周辺板の外側に位置しており、前記スリットの夫々の内側には、前記第１周辺板の一部が位置している
コネクタハーネス。
【請求項１０】
請求項１記載のコネクタハーネスであって、
前記バックシェルの前記立壁部は、前記嵌合方向と直交する平面において閉じた筒形状を有しており、
前記コネクタの前記ベースシェルは、前記組立状態において、前記立壁部の内部を通過して延びている
コネクタハーネス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ケーブル及びコネクタを含む成型体とバックシェルとを備えるコネクタハーネスに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば、特許文献１には、このタイプのコネクタハーネスが開示されている。
【０００３】
図３５を参照すると、特許文献１のコネクタ（コネクタハーネス）９０は、ケーブル９３、接続部（コネクタ）９４、基板９５及び樹脂部９６を含む成型体９２と、第１シェル９８及びカバー９９を含むシールドケース（バックシェル）９７とを備えている。コネクタ９４は、基板９５から相手側コネクタ（図示せず）との嵌合方向に沿って延びている。基板９５は、樹脂部９６に取り付けられている。ケーブル９３の端部は、嵌合方向と直交する方向に沿って延びており、樹脂部９６の内部において基板９５に接続されている。即ち、特許文献１のコネクタハーネス９０は、Ｌ字形状を有している。特許文献１に開示されているような従来のＬ字形状のコネクタハーネスにおいては、コネクタをバックシェルに対して正確に位置決めする（例えば、コネクタをバックシェルから設計された突出量だけ突出させる）ため、バックシェルを曲げ加工で形成している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－４８３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、バックシェルを曲げ加工で形成すると、成型体とバックシェルとの間に不可避的に隙間が形成される。曲げ加工によって形成した従来のバックシェルは、ＥＭＩ（Electro Magnetic Interference）に対する近年の厳しい要求に応え難い。
【０００６】
そこで、本発明は、コネクタをバックシェルに対して容易に位置決めでき、且つ、ＥＭＩを十分に低減可能なＬ字形状のコネクタハーネスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、第１のコネクタハーネスとして、
嵌合方向に沿って対象物と嵌合可能なコネクタハーネスであって、
前記コネクタハーネスは、成型体と、バックシェルとを備えており、
前記成型体は、樹脂部と、ベース基板と、ケーブルと、コネクタとを備えており、
前記樹脂部は、前記バックシェルによって覆われており、且つ、前記ベース基板を覆っており、
前記ベース基板は、前記樹脂部の内部の所定位置に位置決めされており、
前記ケーブルは、接続端を有しており、
前記接続端は、前記ベース基板に接続されており、
前記コネクタは、前記ベース基板に接続されており、前記ベース基板から前記嵌合方向に沿って延びており、
前記嵌合方向は、前記ケーブルの前記接続端が延びる方向と交差しており、
前記コネクタは、ベースシェルを備えており、
前記バックシェルは、開口部と、立壁部とを有しており、
前記ベースシェルは、前記コネクタハーネスが組み立てられた組立状態において、前記開口部を通過して前記バックシェルの外部に突出しており、
前記立壁部は、前記開口部の縁から延びており、前記組立状態において、前記ベースシェルに接続されており、
前記成型体は、第１突当部と、第２突当部とを有しており、
前記第１突当部と前記第２突当部とは、所定方向における前記成型体の反対側に夫々位置しており、
前記バックシェルは、第１バックシェルと、第２バックシェルとを備えており、
前記組立状態において、前記第１バックシェルと前記第２バックシェルとは、前記所定方向において互いに組み合わされており、前記第１突当部は、前記第１バックシェルに突き当たっており、且つ、前記第２突当部は、前記第２バックシェルに突き当たっており、
前記組立状態において、前記第１バックシェルと前記第２バックシェルとは、互いに溶接されている
コネクタハーネスを提供する。
【０００８】
本発明は、第２のコネクタハーネスとして、第１のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、
前記所定面及び前記反対面は、前記所定方向における前記ベース基板の反対側に夫々位置している
コネクタハーネスを提供する。
【０００９】
本発明は、第３のコネクタハーネスとして、第１のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、且つ、２つの所定エッジを有しており、
前記２つの所定エッジは、前記所定方向における前記所定面の反対側に夫々位置している
コネクタハーネスを提供する。
【００１０】
本発明は、第４のコネクタハーネスとして、第１のコネクタハーネスであって、
前記ベース基板は、所定面と、反対面とを有しており、
前記所定面は、前記ケーブルに接続されており、
前記所定面及び前記反対面は、前記嵌合方向における前記ベース基板の反対側に夫々位置している
コネクタハーネスを提供する。
（【００１１】以降は省略されています）
