公開番号2025070317
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180540
出願日2023-10-19
発明の名称ソーラーシミュレーター
出願人株式会社デンケン
代理人個人
主分類F21S 2/00 20160101AFI20250424BHJP(照明)
要約【課題】放射照度の場所によるむらの度合いを効率的に調整できるソーラーシミュレーターを提供する。

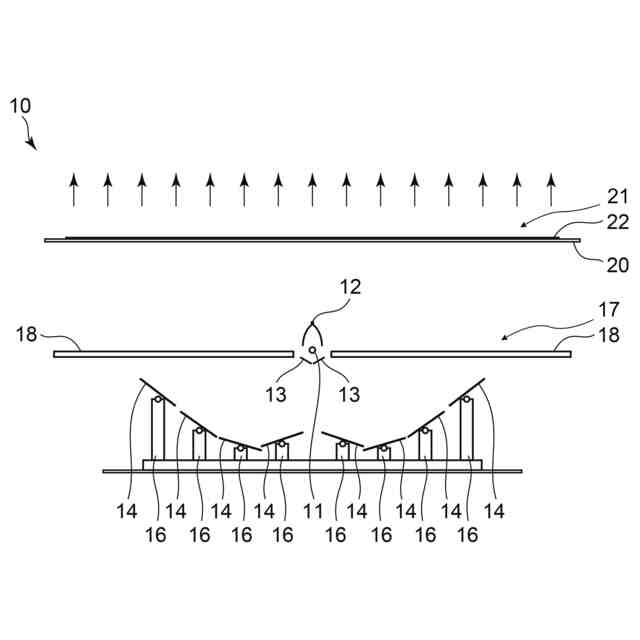

【解決手段】ソーラーシミュレーター10は、光源11と、光源12から照射された光を反射するリフレクター12と、リフレクター12が反射した光を反射する複数のミラー14と、複数のミラー14が反射した光の放射照度を調整するための第1の調整部17と、第1の調整部17を透過した光の放射照度を調整するための第2の調整部21と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
光源と、
前記光源から照射された光を反射するリフレクターと、
前記光源から照射された光及び前記リフレクターにより反射された光を所定のスペクトル特性にするためのエアマスフィルターと、
前記エアマスフィルターを透過した光を反射する複数のミラーと、
前記複数のミラーが反射した光の放射照度を調整するための第１の調整部と、
前記第１の調整部を透過した光の放射照度を調整するための第２の調整部と、を備えたソーラーシミュレーター。
続きを表示（約 460 文字）【請求項２】
請求項１記載のソーラーシミュレーターにおいて、

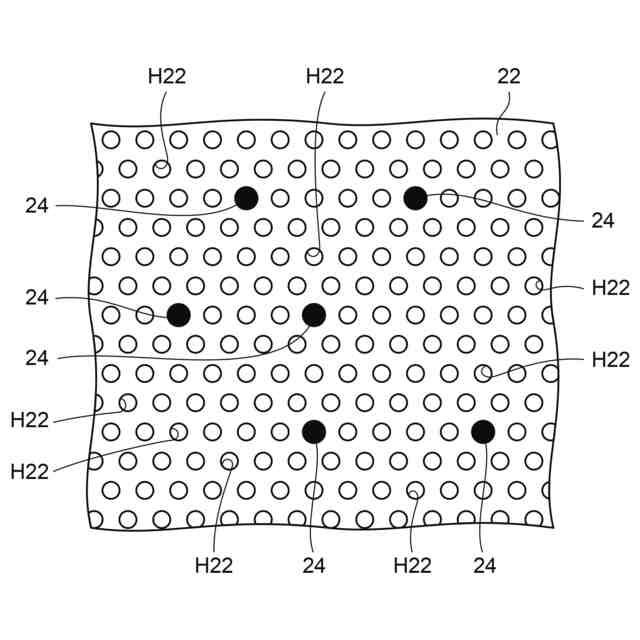

前記第２の調整部が、複数の孔が形成された拡散板と、

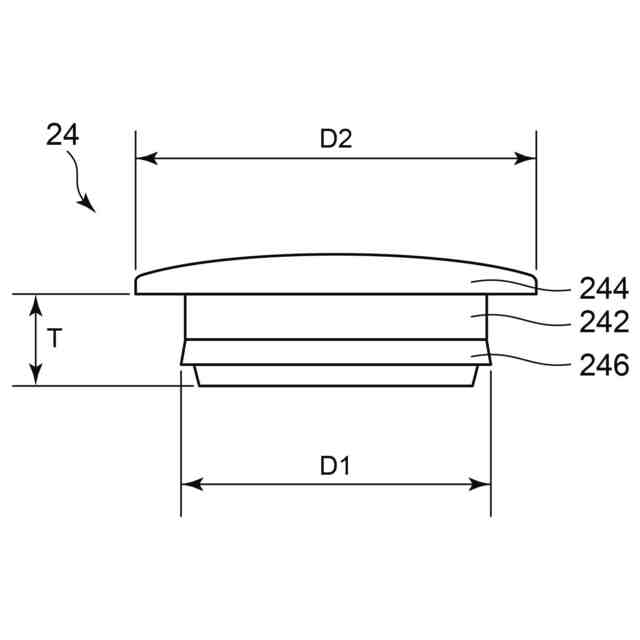

前記孔に嵌る遮光部材と、を有するソーラーシミュレーター。
【請求項３】
請求項１記載のソーラーシミュレーターにおいて、
前記第２の調整部が、複数の孔が形成された拡散板と、
前記孔に嵌る複数の遮光部材と、を有し、
前記複数の遮光部材のうち、一部の遮光率が、残りとは異なっているソーラーシミュレーター。
【請求項４】
請求項２又は３記載のソーラーシミュレーターにおいて、
前記拡散板が、半透明であるソーラーシミュレーター。
【請求項５】
請求項４記載のソーラーシミュレーターにおいて、
前記第１の調整部が、透明な中間パネルと、
前記中間パネルに貼付され光の放射照度を調整するための調整用シートと、を有し、
前記中間パネルが、外側に引き出し可能に設けられているソーラーシミュレーター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ソーラーシミュレーターに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、太陽電池を検査するためのソーラーシミュレーターが記載されている。このソーラーシミュレーターは、ある範囲に平面状に並ぶ複数の点状光源を有する光源の配列と、光源の配列において点状光源が並ぶ面から離間して配置され、光源の配列からの光を受け、少なくとも一部に検査対象の太陽電池の受光面が配置される有効照射域と、光源の配列における上記範囲を取り囲むように配置される反射ミラーとを備える。点状光源は、上記範囲において一定のピッチにて並んでおり、点状光源のうち上記範囲の最外部に位置する点状光源の中心位置と反射ミラーの光反射面との間の距離が点状光源の上記ピッチの半分にされている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１１／１５２０８１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで一般に、ソーラーシミュレーターにおいては、放射照度の場所によるむらが存在するため、この場所によるむらの度合いを抑えることが要求される。
本発明は、放射照度の場所によるむらの度合いを効率的に調整できるソーラーシミュレーターを提供することを目的とする。
【課題を解決するための手段】
【０００５】
請求項１に記載の発明は、光源と、前記光源から照射された光を反射するリフレクターと、前記光源から照射された光及び前記リフレクターにより反射された光を所定のスペクトル特性にするためのエアマスフィルターと、前記エアマスフィルターを透過した光を反射する複数のミラーと、前記複数のミラーが反射した光の放射照度を調整するための第１の調整部と、前記第１の調整部を透過した光の放射照度を調整するための第２の調整部と、を備えたソーラーシミュレーターである。
【０００６】
請求項２に記載の発明は、請求項１記載のソーラーシミュレーターにおいて、前記第２の調整部が、複数の孔が形成された拡散板と、前記孔に嵌る遮光部材と、を有する。
【０００７】
請求項３に記載の発明は、請求項１記載のソーラーシミュレーターにおいて、前記第２の調整部が、複数の孔が形成された拡散板と、前記孔に嵌る複数の遮光部材と、を有し、前記複数の遮光部材のうち、一部の遮光率が、残りとは異なっている。
【０００８】
請求項４に記載の発明は、請求項２又は３記載のソーラーシミュレーターにおいて、前記拡散板が、半透明である。
【０００９】
請求項５に記載の発明は、請求項４記載のソーラーシミュレーターにおいて、前記第１の調整部が、透明な中間パネルと、前記中間パネルに貼付され光の放射照度を調整するための調整用シートと、を有し、前記中間パネルが、外側に引き出し可能に設けられている。
【発明の効果】
【００１０】
本発明によれば、放射照度の場所によるむらの度合いを効率的に調整できるソーラーシミュレーターを提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
