公開番号2025091325
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023216281
出願日2023-12-06
発明の名称室外機器
出願人個人
代理人
主分類F21V 33/00 20060101AFI20250611BHJP(照明)
要約【課題】屋外に置かれた室外機器の電源並びに室外機器箱を活用することで安価で且つ容易に防犯センサーライトや防犯ビデオが設置できる環境を提供する。

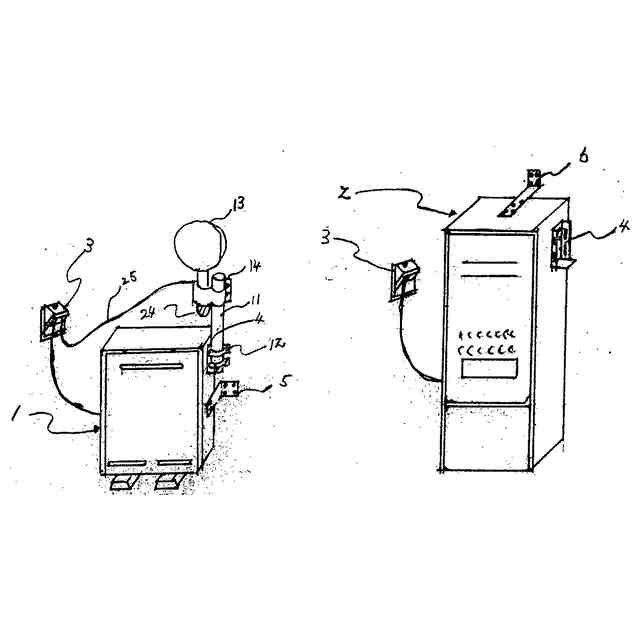

【解決手段】屋外に設置した防水防塵抜け止めコンセント3からの電源を使用する室外の給湯器1、エコ式温水器2、そして自身で電源を有するエアコン室外機であって、各々の室外機器箱外面に取り付けられたポール保持金具4へ嵌まる硬質物質又は金属のポール11を活用することで防犯センサーライト13又は防犯ビデオが容易に設置可能となる事を特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
屋外に設置した防水防塵抜け止めコンセントからの電源を使用する室外の給湯器、エコ式温水器そして自身で電源を有するエアコン室外機であって、各々の室外機器箱外面に取り付けられたポール保持金具へ嵌めた硬質物質又は金属のポールが有ることで、各抜け止めコンセントから電気を引き込む防犯センサーライト又は防犯ビデオが容易に設置可能となることを特徴とする防犯アシスト室外機器。
続きを表示（約 270 文字）【請求項２】

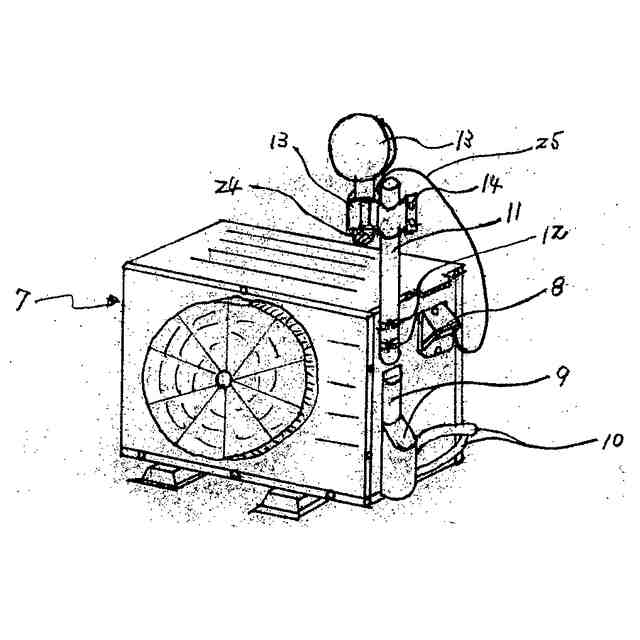

屋内の電源と繋がるエアコン室外機箱外面に電装部分より分岐した防水防塵カバー付き抜け止めコンセントを室外機箱外面の地上３０ｃｍ以上の場所に取り付けることを特徴とする防犯アシスト室外機器。
【請求項３】

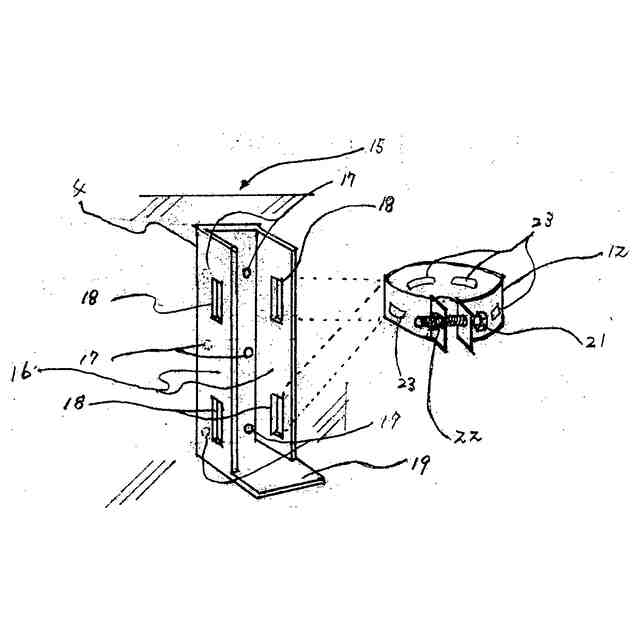

前記ポールは室外機器箱外面の片側又は他方との両側にポール保持金具によって取り付けられ、室外機器箱上部から鉛直方向へ概ね３０ｃｍ程突き出ている。室外機器箱に接合されたポール保持金具は、概ね長さ１０ｃｍの防食メッキされた凹型形状金属と金属ベルトでポールを固定することを特徴とする防犯アシスト室外機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物室外に有る給湯器、電気温水器、ガス温水器、エコ仕様温水器、エアコン室外機その他の室外機器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、家屋の外に有る給湯器、各温水器、エアコンの室外機等は、使用するエネルギーの異なる熱源方式や様々な各種エコ対策を加えた室外機器が設置されている。しかしながらそれらは構造的、性能的に本来の給湯、空調機能を改善工夫しただけのものである。
【０００３】
設置されている給湯器、各温水器は、その機能の性質から熱源、電装機器が性能維持向上のため金属製の箱へ収められほぼ完全に密閉されている、又エアコンの室外機は、電装部分は性能維持のため密閉され、他の部分は機能の性質上通風が滞りなく行われるように工夫されているが、各々それ以外特段の機能は有していない。
【発明の開示】
【発明が解決しようとする課題】
【０００４】
上述の如く、従来技術に係る給湯器、温水器、室外機は、各々の機器本来目的に沿った設備機器が内蔵されているだけである、又使用している電源も内蔵している機器用であって、それ以外の用途に電源を使うことは考えていない。建物室外に電源設備付き機器として置かれているにもかかわらずその他の活用はされていない。
【０００５】
一方、屋外に設置される防犯用センサーライトや防犯ビデオは、稼働するための電源を屋外で調達する事が困難で有り、止むを得ず電池やソーラーパネルに頼っている。又防犯センサーライト等を設置するポールなどの適切な場所も見つけ難いのが現状である。
【０００６】
本発明は、この様な点に鑑み、なされたものであり、その目的は、屋外に置かれた室外機器の電源並びに室外機器箱を活用することで安価で且つ容易に防犯センサーライトや防犯ビデオが設置できる環境を提供することにある。
【課題を解決しようとするための手段】
【０００７】
上記の目的を達成する本発明の室外機器は、屋外に設置した防水防塵抜け止めコンセントからの電源を使用する室外の給湯器、エコ式温水器、そして自身で電源を有するエアコン室外機であって、各々の室外機器箱外面に取り付けられたポール保持金具へ嵌まる硬質物質又は金属のポールが有ることで、各抜け止めコンセントから電気を引き込む防犯センサーライト又は防犯ビデオが容易に設置可能となることを特徴とする。
【０００８】
屋内の電源と繋がるエアコン室外機箱外面に電装部分より分岐した防水防塵カバー付き抜け止めコンセントを室外機器外面の地上３０ｃｍ以上の場所に取り付ける。ポールは、室外機器面の片側又は他方との両側にポール保持金具によって取り付けられ、室外機器箱上部から鉛直方向へ概ね３０ｃｍ程突き出ている。室外機器箱に接合されたポール保持金具は、概ね長さ１０ｃｍの防食メッキされた凹型形状金属と金属ベルトでポールを固定する。
【発明の効果】
【０００９】
以上説明したように本発明によれば、屋外設置の防水防塵抜け止めコンセントからの電源を有する室外の給湯器、エコ温水器そして自身で電源を有するエアコン室外機外面に屋外用防水コンセントを取り付けることで屋外での電源確保が容易と成り、同じく各室外機器外面にポール保持金具により取り付けられたポールへ防犯センサーライト、防犯ビデオを簡単に設置することが可能となる。これにより電池切れや日陰を気にすることなく安価且つ容易であり、室外の防犯に極めて有効である。
【発明を実施するための最良の形態】
【００１０】
以下本発明の実施の形態を図面に基づき詳細を説明する。
（【００１１】以降は省略されています）
