公開番号2025092142
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207835
出願日2023-12-08
発明の名称植物育成用照明装置
出願人デンカ株式会社
代理人個人
主分類F21V 33/00 20060101AFI20250612BHJP(照明)
要約【課題】植物が配置されている領域において、光の強度のばらつきを抑制できる植物育成用照明装置を提供する。
【解決手段】蛍光体層21を含む蛍光体基板20と、蛍光体基板20の一面側に搭載された複数の発光素子30と、を備え、発光素子30が発光した光と、発光素子30が発光した光を励起光として蛍光体層21が発した光とを出射する、植物育成用照明装置。
【選択図】図1
特許請求の範囲【請求項１】
蛍光体基板と、
前記蛍光体基板の一面側に搭載された複数の発光素子と、
を備える、植物育成用照明装置。
続きを表示（約 1,000 文字）【請求項２】
発光特性が異なる複数の種類の前記発光素子を備える、
請求項１に記載の植物育成用照明装置。
【請求項３】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域にピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項４】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、６００ｎｍ以上７００ｎｍ未満の領域にピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項５】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、７００ｎｍ以上８００ｎｍ以下の領域にピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項６】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域及び６００ｎｍ以上７００ｎｍ未満の領域にそれぞれピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項７】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域及び７００ｎｍ以上８００ｎｍ以下の領域にそれぞれピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項８】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、６００ｎｍ以上７００ｎｍ未満の領域及び７００ｎｍ以上８００ｎｍ以下の領域にそれぞれピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項９】
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域、６００ｎｍ以上７００ｎｍ未満の領域、及び７００ｎｍ以上８００ｎｍ以下の領域にそれぞれピークを有する、
請求項１又は２に記載の植物育成用照明装置。
【請求項１０】
前記複数の発光素子は、光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域にピークを有する光を発光する前記発光素子を含み、
前記蛍光体基板を経由した光は、当該光のスペクトル図において、６００ｎｍ以上７００ｎｍ以下の領域にピークを有する、
請求項１又は２に記載の植物育成用照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、植物育成用照明装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
現在、太陽光の代わりに、蛍光灯又はＬＥＤなどによる人工光を用いて植物栽培を行う技術が検討されている。特許文献１には、植物の大きさ、形、及び生育段階に応じて、白色光及び赤色光の照射範囲、照射方向、及び照度を制御する照明システムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１２２２６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
人工光を用いて植物栽培を行う場合、植物が配置されている領域において、光の強度のばらつきを抑制することが好ましい。
【０００５】
本発明の目的の一例は、植物が配置されている領域において、光の強度のばらつきを抑制できる植物育成用照明装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下の植物育成用照明装置が提供される。
［１］
蛍光体基板と、
前記蛍光体基板の一面側に搭載された複数の発光素子と、
を備える、植物育成用照明装置。
［２］
発光特性が異なる複数の種類の前記発光素子を備える、
［１］に記載の植物育成用照明装置。
［３］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域にピークを有する、
［１］又は［２］に記載の植物育成用照明装置。
［４］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、６００ｎｍ以上７００ｎｍ未満の領域にピークを有する、
［１］乃至［３］のいずれかに記載の植物育成用照明装置。
［５］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、７００ｎｍ以上８００ｎｍ以下の領域にピークを有する、
［１］乃至［４］のいずれかに記載の植物育成用照明装置。
［６］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域及び６００ｎｍ以上７００ｎｍ未満の領域にそれぞれピークを有する、
［１］乃至［５］のいずれかに記載の植物育成用照明装置。
［７］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域及び７００ｎｍ以上８００ｎｍ以下の領域にそれぞれピークを有する、
［１］乃至［６］のいずれかに記載の植物育成用照明装置。
［８］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、６００ｎｍ以上７００ｎｍ未満の領域及び７００ｎｍ以上８００ｎｍ以下の領域にそれぞれピークを有する、
［１］乃至［７］のいずれかに記載の植物育成用照明装置。
［９］
前記蛍光体基板を経由した光は、当該光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域、６００ｎｍ以上７００ｎｍ未満の領域、及び７００ｎｍ以上８００ｎｍ以下の領域にそれぞれピークを有する、
［１］乃至［８］のいずれかに記載の植物育成用照明装置。
［１０］
前記複数の発光素子は、光のスペクトル図において、４００ｎｍ以上５００ｎｍ以下の領域にピークを有する光を発光する前記発光素子を含み、
前記蛍光体基板を経由した光は、当該光のスペクトル図において、６００ｎｍ以上７００ｎｍ以下の領域にピークを有する、
［１］乃至［９］のいずれかに記載の植物育成用照明装置。
［１１］
前記発光素子が搭載されている領域の面積は、前記蛍光体基板の一面の面積の３０％以下である、
［１］乃至［１０］のいずれかに記載の植物育成用照明装置。
［１２］
前記蛍光体基板は、Ｅｕを含有するα型サイアロン蛍光体、Ｅｕを含有するβ型サイアロン蛍光体、Ｅｕを含有するＣＡＳＮ蛍光体、及びＥｕを含有するＳＣＡＳＮ蛍光体の少なくとも一つを含む、
［１］乃至［１１］のいずれかに記載の植物育成用照明装置。
［１３］
前記発光素子は、ＬＥＤが組み込まれ、チップサイズにパッケージされたＣＳＰを含む、
［１］乃至［１２］のいずれかに記載の植物育成用照明装置。
［１４］
前記ＣＳＰが有する封止層は、蛍光体を含まない透光性の樹脂である、
［１３］に記載の植物育成用照明装置。
［１５］
前記ＣＳＰが有する封止層は、蛍光体を含む透光性の樹脂である、
［１３］に記載の植物育成用照明装置。
【発明の効果】
【０００７】
本発明によれば、植物が配置されている領域において、光の強度のばらつきを抑制植物育成用照明装置が提供される。
【図面の簡単な説明】
【０００８】

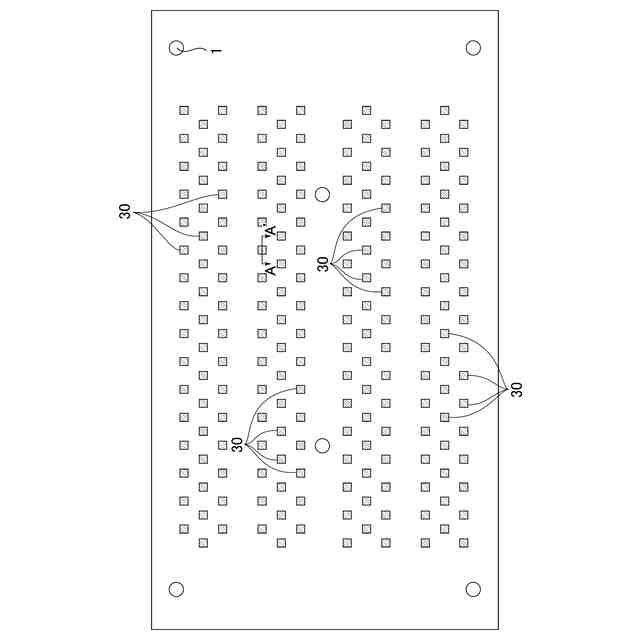

本実施形態に係る植物育成用照明装置の表面側の平面図である。

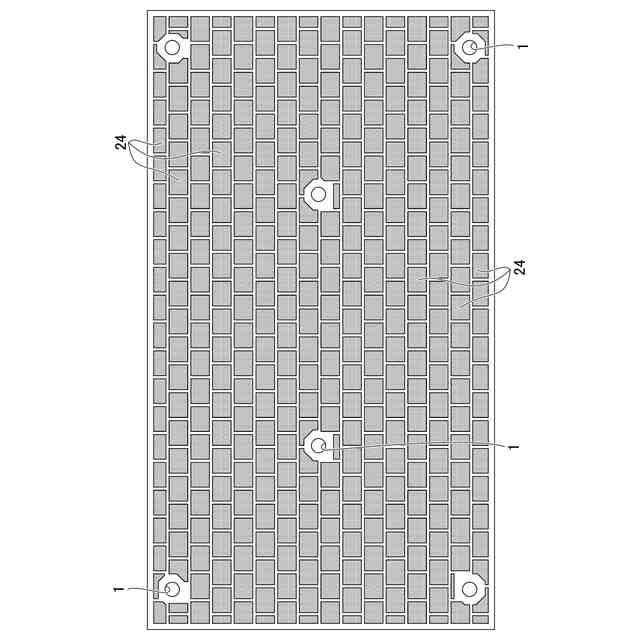

本実施形態に係る植物育成用照明装置の裏面側の平面図である。

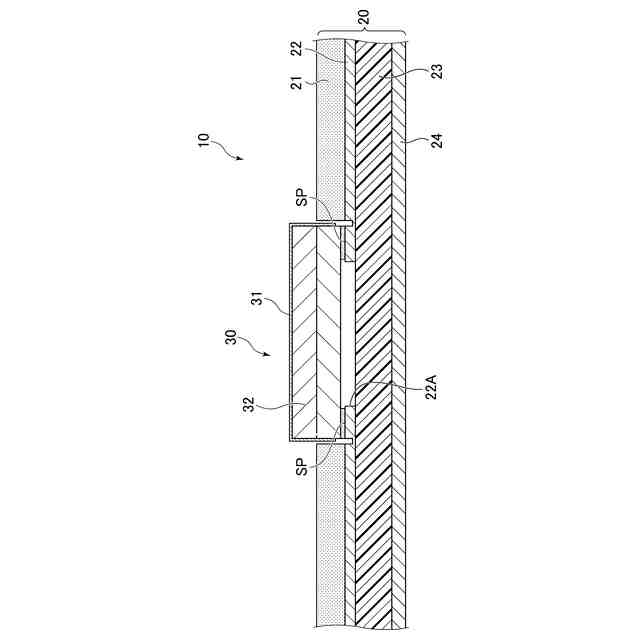

図１におけるＡ－Ａ´断面図である。

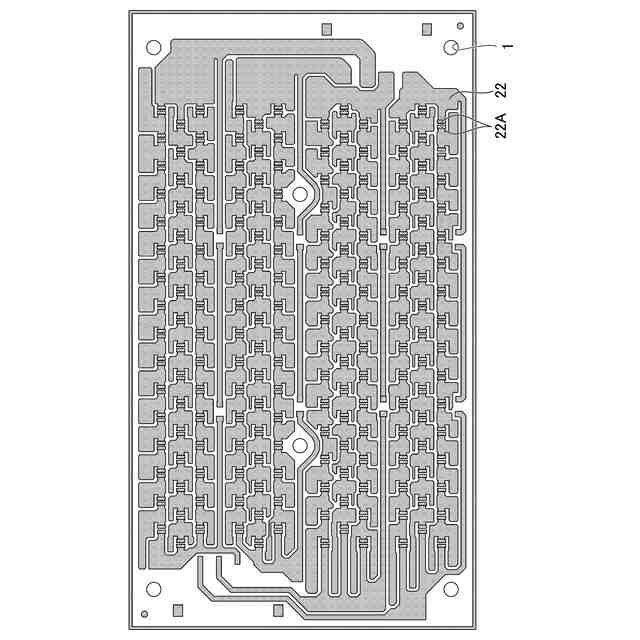

表面側から見た蛍光体基板の図である。

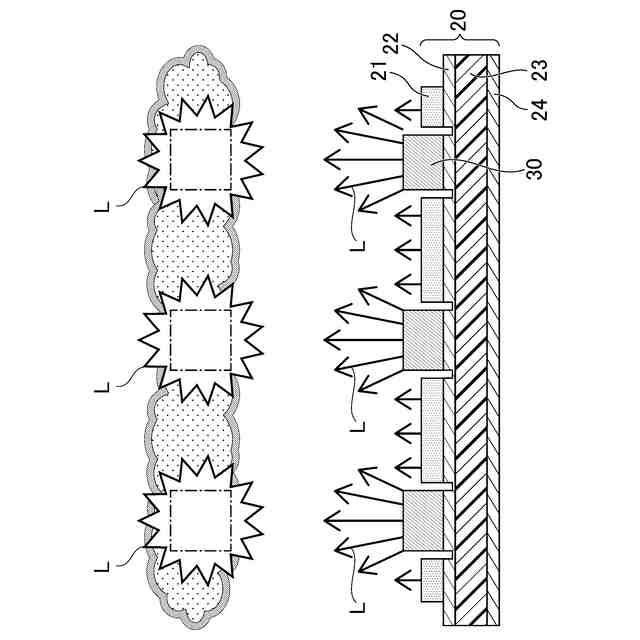

本実施形態の植物育成用照明装置の発光動作を示す図である。

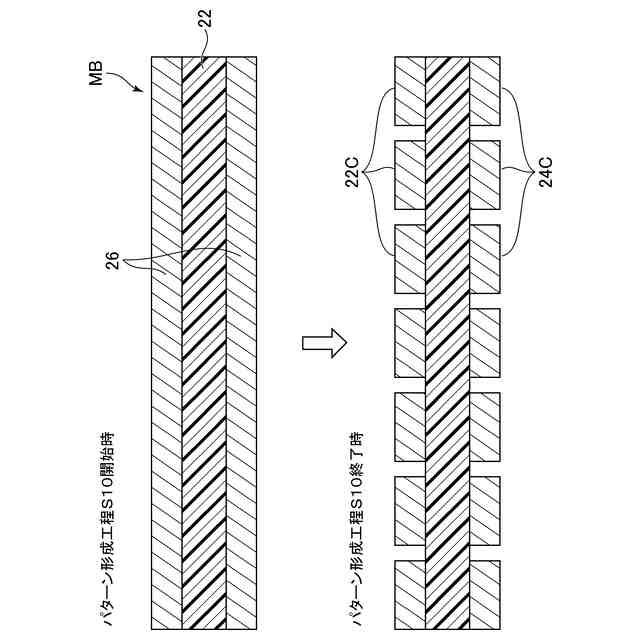

パターン形成工程を示す図である。

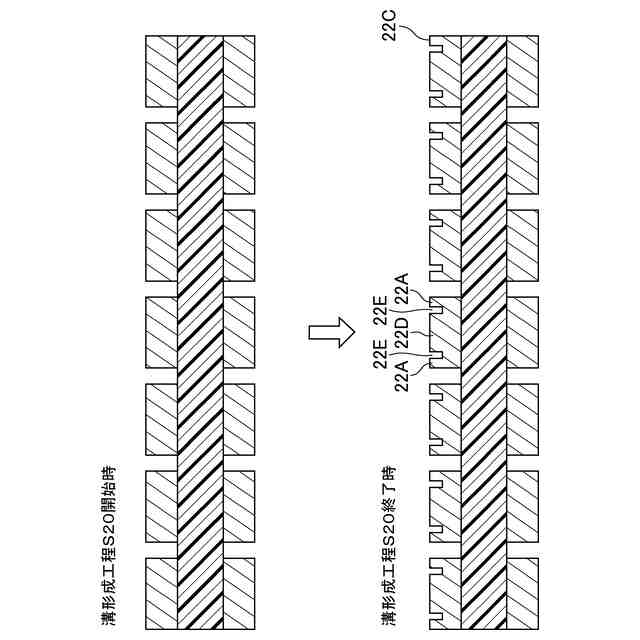

溝形成工程を示す図である。

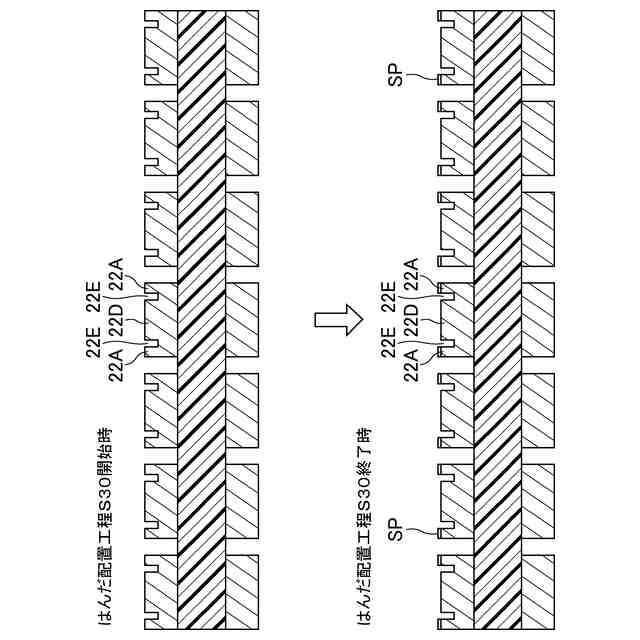

はんだ配置工程を示す図である。

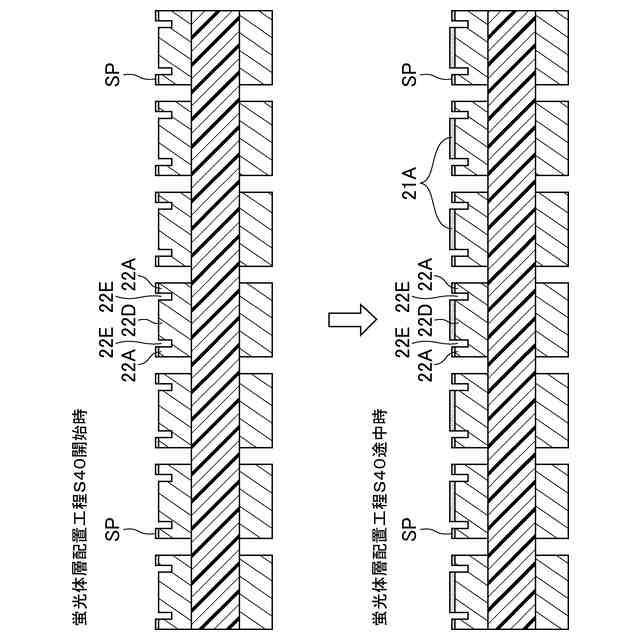

蛍光体層配置工程の第１段階を示す図である。
蛍光体層配置工程の第２段階を示す図である。
接合工程を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を用いて説明する。なお、すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】
図１は、本実施形態に係る植物育成用照明装置１００の一面側（例えば表面側）の平面図である。そして、図２は、植物育成用照明装置１００の反対面側（例えば裏面側）の平面図である。なお、植物育成用照明装置１００の発光素子３０が備えられている面、すなわち光を放射する面を表面とし、反対の面を裏面とする。また、図３は、図１におけるＡ－Ａ´断面図である。植物育成用照明装置１００は、蛍光体基板２０と、複数の発光素子３０を含む。
（【００１１】以降は省略されています）
