公開番号2025072024
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182506
出願日2023-10-24
発明の名称把手
出願人パナソニックIPマネジメント株式会社
代理人協明国際弁理士法人
主分類A47B 95/02 20060101AFI20250430BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】端部キャップの組付自由度及び着脱性を向上し得る把手を提供する。
【解決手段】把手22は、前板21の間口方向に長尺状とされ該前板の上端部に取り付けられる把手本体23と、該把手本体の長手方向両端部のそれぞれに取り付けられる一対の端部キャップ30と、を備えており、前記端部キャップは、前記把手本体の長手方向の端部の端面23bを覆うキャップ本体部31と、該キャップ本体部の上端部及び下端部から前記把手本体の長手方向に延出し、該把手本体の上端部及び下端部の被係合部23c,23dにそれぞれ係合する上下の係合部32,36と、を備え、前記被係合部及び前記係合部のうちの一方には、前記把手本体の長手方向に直交する方向に突出する突部33,37が設けられ、他方には、該突部が嵌め込まれる凹部25b,29bが設けられている。
【選択図】図1
特許請求の範囲【請求項１】
前板の間口方向に長尺状とされ該前板の上端部に取り付けられる把手本体と、該把手本体の長手方向両端部のそれぞれに取り付けられる一対の端部キャップと、を備えており、
前記端部キャップは、前記把手本体の長手方向の端部の端面を覆うキャップ本体部と、該キャップ本体部の上端部及び下端部から前記把手本体の長手方向に延出し、該把手本体の上端部及び下端部の被係合部にそれぞれ係合する上下の係合部と、を備え、前記被係合部及び前記係合部のうちの一方には、前記把手本体の長手方向に直交する方向に突出する突部が設けられ、他方には、該突部が嵌め込まれる凹部が設けられていることを特徴とする把手。
続きを表示（約 750 文字）【請求項２】
請求項１において、
上端側の前記突部と下端側の前記突部とは、逆側に突出するように設けられていることを特徴とする把手。
【請求項３】
請求項１において、
前記突部は、前記端部キャップの係合部に設けられており、前記凹部は、前記把手本体の被係合部に設けられた貫通孔であることを特徴とする把手。
【請求項４】
請求項１において、
前記把手本体は、手掛片部と、前記前板の後面に沿うように取り付けられる取付片部と、該取付片部と前記手掛片部とを接続するように設けられた接続片部と、を備え、前記端部キャップの上端部の係合部に前面側が覆われる前記接続片部の上端部に上端側の前記凹部が設けられ、前記取付片部に下端側の前記凹部が設けられていることを特徴とする把手。
【請求項５】
請求項４において、
前記取付片部は、その後方側に向く面が前記接続片部の後方側に向く面よりも前方側に位置するように該接続片部から段下状に形成され、前記端部キャップの下端部の係合部は、その後方側に向く面が前記接続片部の後方側に向く面と面一状となるように前記取付片部に重ね合わせられることを特徴とする把手。
【請求項６】
請求項１乃至５のいずれか１項において、
前記把手本体は、手掛片部と、前記前板の後面に沿うように取り付けられる取付片部と、該取付片部と前記手掛片部とを接続するように設けられた接続片部と、を備え、該接続片部には、長手方向に貫通する中空部が設けられ、前記端部キャップには、前記キャップ本体部から前記把手本体の長手方向に延出し、前記中空部に差し込まれる差込片部が設けられていることを特徴とする把手。

発明の詳細な説明【技術分野】
【０００１】
本開示は、把手に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来より、収納装置の前面側に設けられる前板の間口方向に長尺状とされ前板の上端部に取り付けられるライン状の把手が知られている。
例えば、下記特許文献１には、扉の上端部に沿って配置される把手本体と、この把手本体の両端部にそれぞれ取り付けられる端部キャップと、を備えた把手が開示されている。この把手においては、把手本体に形成され扉の背面部にネジで固定される固定板部に第１の溝が形成され、その左右両端にネジ孔部が形成されている。また、把手本体の背面部上方に第２の溝が形成され、その両端位置に小孔部が形成されている。端部キャップには、第１の溝に係合し、ネジ孔部に対応する箇所に孔部が形成された第１の固定片と、第２の溝に係合し、小孔部に嵌合する突起部が形成された第２の固定片と、が形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２９４０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に記載された把手では、端部キャップの第１の固定片が把手本体を扉に固定するネジによって固定されるため、把手本体とともに固定する必要があり、また、端部キャップを脱離させ難くなる懸念がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、端部キャップの組付自由度及び着脱性を向上し得る把手を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本開示に係る把手は、前板の間口方向に長尺状とされ該前板の上端部に取り付けられる把手本体と、該把手本体の長手方向両端部のそれぞれに取り付けられる一対の端部キャップと、を備えており、前記端部キャップは、前記把手本体の長手方向の端部の端面を覆うキャップ本体部と、該キャップ本体部の上端部及び下端部から前記把手本体の長手方向に延出し、該把手本体の上端部及び下端部の被係合部にそれぞれ係合する上下の係合部と、を備え、前記被係合部及び前記係合部のうちの一方には、前記把手本体の長手方向に直交する方向に突出する突部が設けられ、他方には、該突部が嵌め込まれる凹部が設けられていることを特徴とする。
【発明の効果】
【０００７】
本開示に係る把手は、上述のような構成としたことで、端部キャップの組付自由度及び着脱性を向上させることができる。
【図面の簡単な説明】
【０００８】

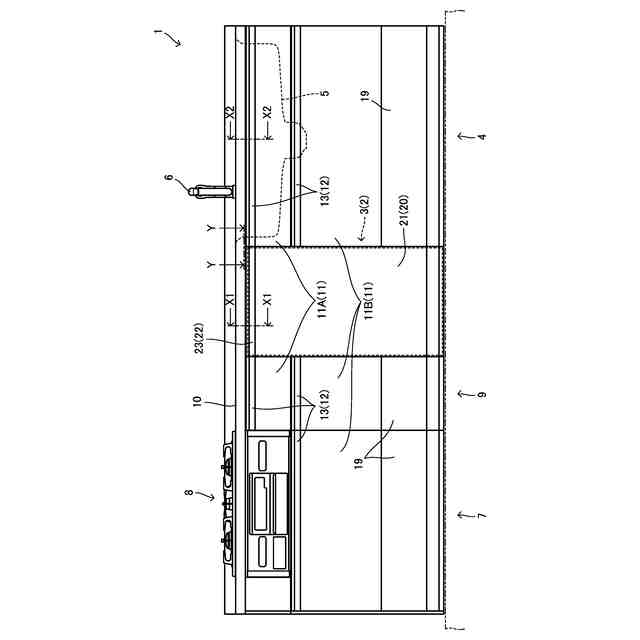

本開示の一実施形態に係る把手の一例及びこれを備えた前板が組み込まれた厨房装置の一例を模式的に示す概略正面図である。

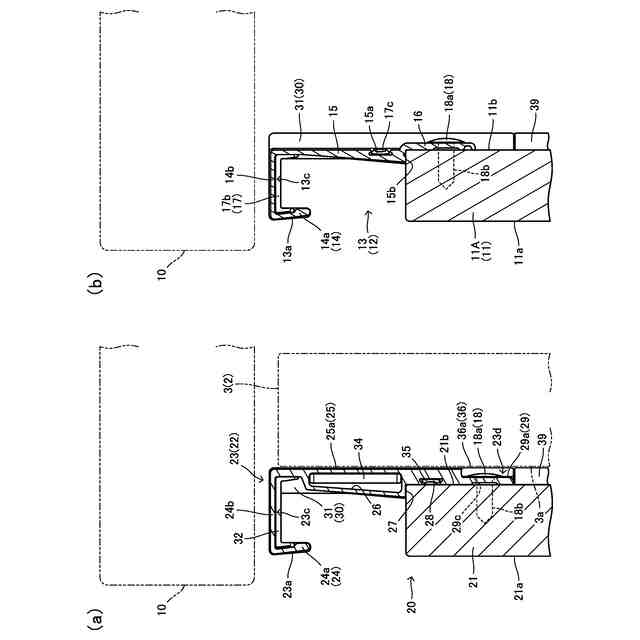

（ａ）は、図１におけるＸ１－Ｘ１線矢視に対応させた一部破断概略縦断面図、（ｂ）は、図１におけるＸ２－Ｘ２線矢視に対応させた一部破断概略縦断面図である。

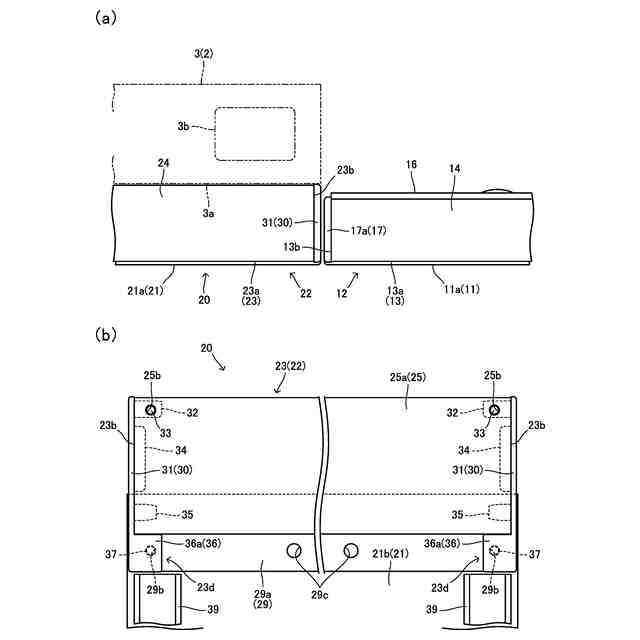

（ａ）は、図１におけるＹ－Ｙ線矢視に対応させた一部破断概略平面図、（ｂ）は、同前板の一部破断概略背面図である。

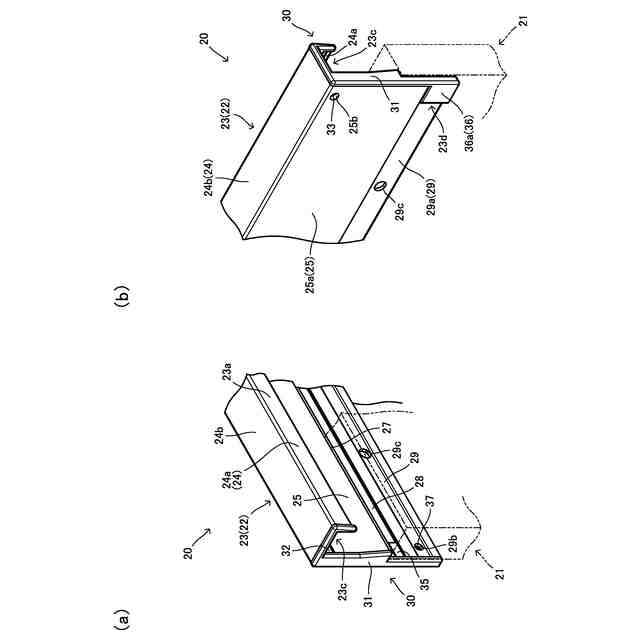

（ａ）、（ｂ）は、同前板の一部破断概略斜視図である。

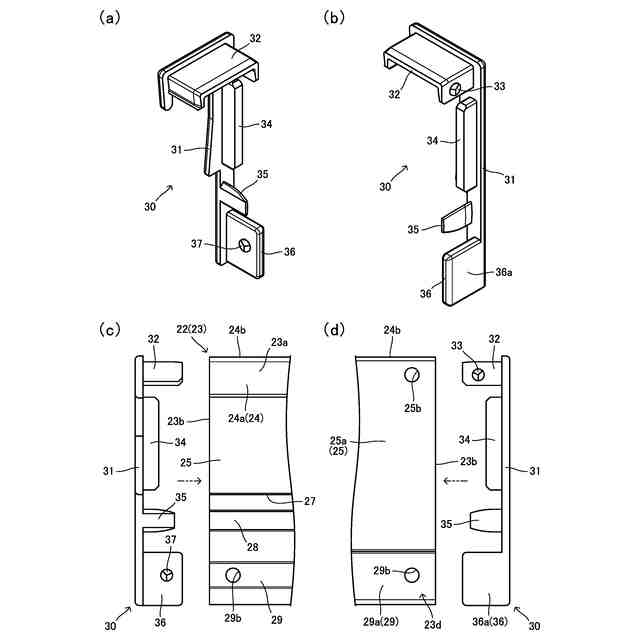

（ａ）、（ｂ）は、同把手が備える端部キャップの一例を模式的に示す概略斜視図、（ｃ）は、同把手の一部破断概略分解正面図、（ｄ）は、同把手の一部破断概略分解背面図である。

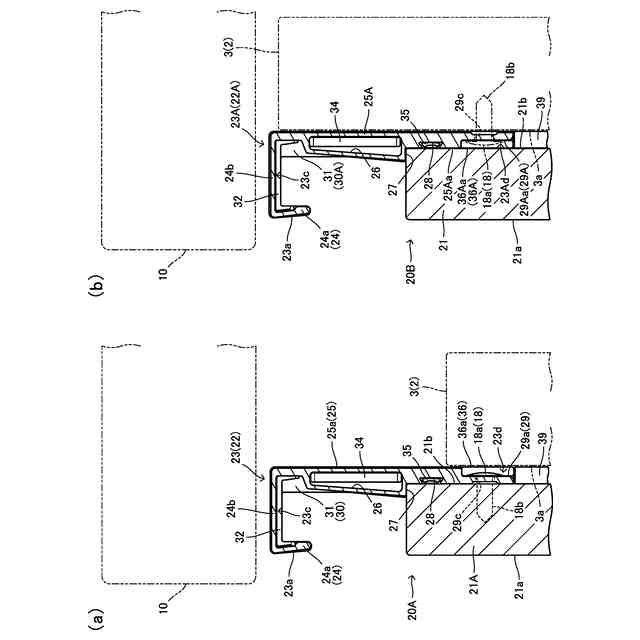

（ａ）は、同把手を備えた前板の変形例を模式的に示す一部破断概略縦断面図、（ｂ）は、同把手の変形例を模式的に示す一部破断概略縦断面図である。
【発明を実施するための形態】
【０００９】
以下に本開示の実施の形態について、図面に基づいて説明する。
一部の図では、他図に付している詳細な符号の一部を省略している。
以下の実施形態では、本実施形態に係る把手の一例を備えた前板の一例が組み込まれた厨房装置の一例を設置した状態を基準として上下方向等の方向を説明する。また、設置された厨房装置に対面した状態を基準として、手前側を前方、その逆側を後方として説明する。以下において、同寸法や同一平面状、面一状とは、完全に同寸法や同一平面、面一に限られず、対象に応じて適宜（例えば、０．１ｍｍ～３ｍｍ程度）の寸法差や段差がある構成が含まれる。
【００１０】
図１～図６は、本実施形態に係る把手の一例及びこれを備えた前板の一例が組み込まれた厨房装置の一例並びに同前板の変形例及び同把手の変形例を模式的に示す図である。
本実施形態に係る把手２２は、図１及び図３（ｂ）に示すように、前板２０を構成する前板本体２１の間口方向に長尺状とされ前板本体２１の上端部に取り付けられる把手本体２３を備えている。このような構成とすれば、前板本体２１の上端部にライン状に把手２２が設けられることとなり、すっきりとした印象を与えることができる。把手２２は、把手本体２３の長手方向両端部のそれぞれに取り付けられる一対の端部キャップ３０，３０を備えている。このような構成とすれば、把手本体２３がアルミ等の金属製の押出成形品であり、適宜の長さに切断される場合にも、その切断面となる端面２３ｂを端部キャップ３０によって覆うことができる。
（【００１１】以降は省略されています）
