公開番号2025072932
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183424
出願日2023-10-25
発明の名称食品包装ロール体用検査装置
出願人信越ポリマー株式会社
代理人個人,個人,個人,個人
主分類G01N 21/952 20060101AFI20250501BHJP(測定;試験)
要約【課題】巻芯の両端部の食品用シート側部からの突出を自動的かつ高精度に検査でき、しかも、食品包装ロール体の量産に困難を来すのを防止できる食品包装ロール体用検査装置を提供する。
【解決手段】ハンガーコンベヤ11で挟まれながら搬送される食品包装ロール体1の両端部を撮像する一対の撮像センサ20と、一対の撮像センサ20に撮像された複数の画像を用いて食品包装ロール体1の良否を検査する検査判定手段とを備え、検査判定手段は、撮像センサ20に撮像された食品包装ロール体1の画像のラップフィルム4から突出した紙管端部3の面積値を計測する機能と、面積値を所定の上下限閾値範囲と比較する機能と、面積値が所定の上下限閾値範囲内の場合に食品包装ロール体1を巻きずれ無しの良品と判定する機能と、面積値が所定の上下限閾値範囲外の場合に食品包装ロール体1を巻きずれ有りの不良品と判定する機能とを実現する。
【選択図】図3
特許請求の範囲【請求項１】
巻芯に帯形の食品用シートが巻かれた食品包装ロール体を検査する食品包装ロール体用検査装置であって、
コンベヤにより搬送される食品包装ロール体の両端部を撮像する複数の撮像手段と、この複数の撮像手段に撮像された画像を用いて食品包装ロール体の良否を検査する検査判定手段とを含み、

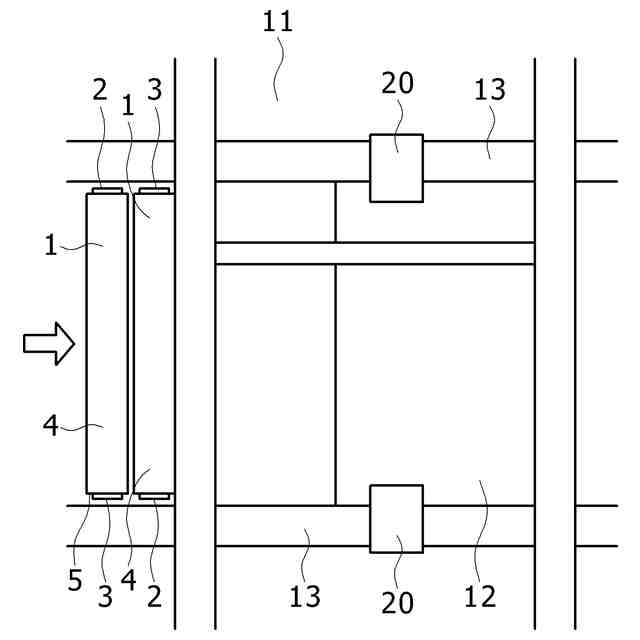

複数の撮像手段は、食品包装ロール体を挟んで斜め上方に搬送するハンガーコンベヤの両側部に設置され、
検査判定手段は、撮像手段に撮像された食品包装ロール体の画像の食品用シートから突出した巻芯端部の特性値を計測する機能と、この計測された特性値を所定の上下限閾値範囲と比較する機能と、比較の結果に応じて食品包装ロール体の良否を判定する機能とを実現することを特徴とする食品包装ロール体用検査装置。
続きを表示（約 780 文字）【請求項２】

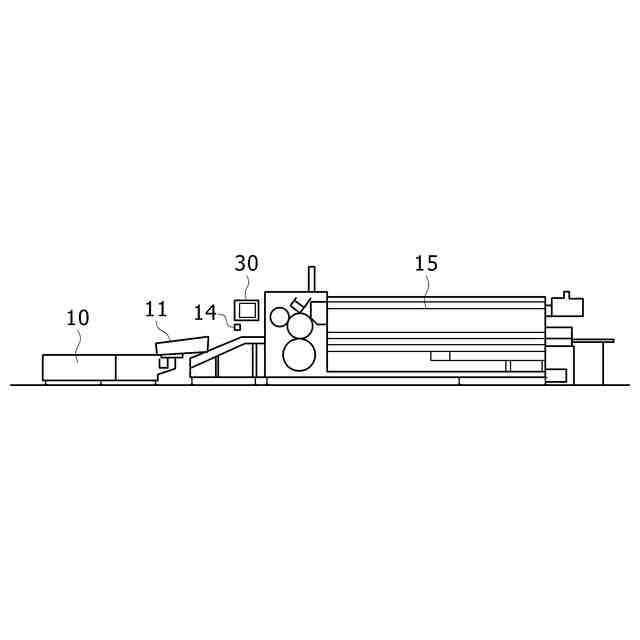

複数の撮像手段の下流に設置されて食品包装ロール体の全体を撮像する全体撮像手段と、この全体撮像手段の下流に設置されて食品包装ロール体を開口した化粧箱に箱詰めして封函するカートナー機構と含んでなる請求項１記載の食品包装ロール体用検査装置。
【請求項３】

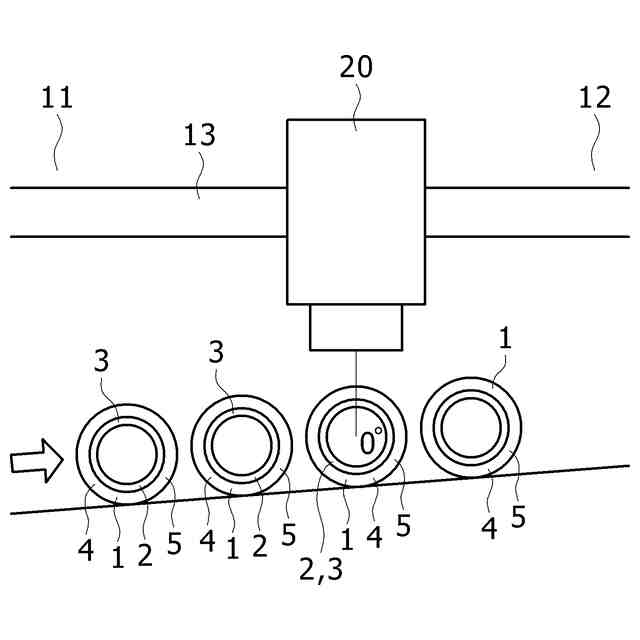

撮像手段は、ハンガーコンベヤの撮像予定箇所に搬送された食品包装ロール体の中心部に対し、上方から－５°以上＋５°以下の角度範囲内で食品包装ロール体の巻芯端面と食品用シートの側部が略平行になるよう撮像する請求項１又は２記載の食品包装ロール体用検査装置。
【請求項４】
検査判定手段は、撮像手段に撮像された食品包装ロール体の画像の食品用シートから突出した巻芯端部の面積を計測する機能と、この計測された面積値を所定の上下限閾値範囲と比較する機能と、比較の結果、面積値が所定の上下限閾値範囲内の場合には食品包装ロール体を巻きずれ無しの良品と判定する機能と、比較の結果、面積値が所定の上下限閾値範囲外の場合には食品包装ロール体を巻きずれ有りの不良品と判定する機能とを実現する請求項１又は２記載の食品包装ロール体用検査装置。
【請求項５】

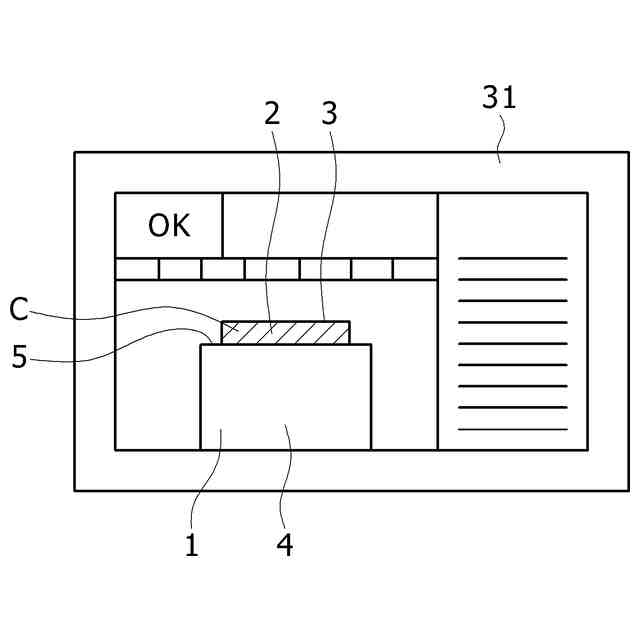

検査判定手段は、撮像手段に撮像された食品包装ロール体の画像の食品用シートから突出した巻芯端部に色彩を施して画面に強調表示する機能と、この画面に強調表示された巻芯端部の面積を計測する機能と、この計測された面積値を所定の上下限閾値範囲と比較する機能と、比較の結果、面積値が所定の上下限閾値範囲内の場合には食品包装ロール体を巻きずれ無しの良品と判定する機能と、比較の結果、面積値が所定の上下限閾値範囲外の場合には食品包装ロール体を巻きずれ有りの不良品と判定する機能とを実現する請求項１又は２記載の食品包装ロール体用検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻芯に食品用シートが巻かれた食品包装ロール体の巻きずれを検査する食品包装ロール体用検査装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、食品や料理の保存等に使用される食品包装ロール体１を製造して出荷する場合には図６に部分的に示すように、先ず、巻芯である紙管２に長い透明帯形のラップフィルム４を多層に巻き替えて食品包装ロール体１を製造し、この製造された食品包装ロール体１の全体の外観を全体撮像センサにより撮像し、巻き替えられたラップフィルム４の巻き皺の有無等を検査して食品包装ロール体１の良否を判定し、その後、良品と判定された食品包装ロール体１を開口した化粧箱に箱詰めして封函することにより、食品包装ロール体１を出荷するようにしている（特許文献１、２参照）。
【０００３】

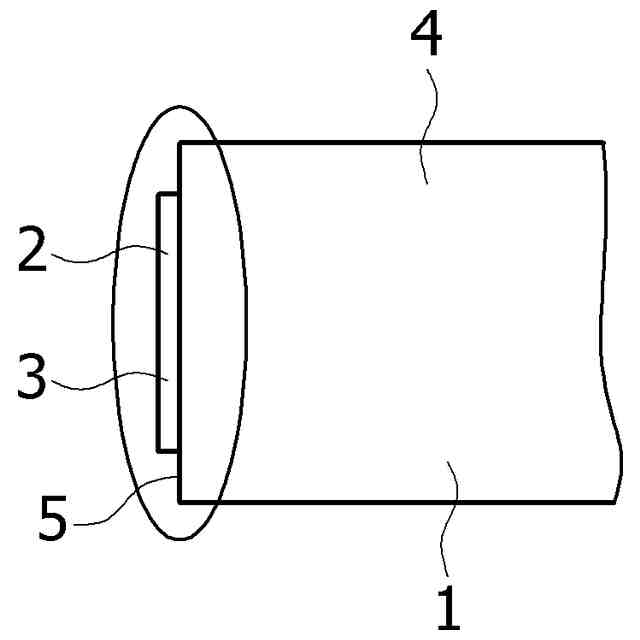

出荷された食品包装ロール体１は、化粧箱に収納された状態でラップフィルム４が引き出して使用されるが、この際、多層に巻き替えられたラップフィルム４の両側部５から紙管２の両端部３（出代ともいう）が適切な長さで突出していることが重要となる（図６の楕円部分参照）。
【０００４】
これは、多層に巻き替えられたラップフィルム４の両側部５から紙管２の両端部３が適切な長さで突出せず、ラップフィルム４の巻きずれに伴い、ラップフィルム４の一側部５から紙管２の一端部３が過剰な長さで突出するとともに、ラップフィルム４の他側部５から紙管２の他端部３が殆ど突出せずにラップフィルム４に包囲される（図７の楕円部分参照）と、化粧箱の内部側面にラップフィルム４の他側部５が摺接し、この摺接により抵抗が生じてラップフィルム４の引き出しに支障を来すからである。
【０００５】
したがって、食品包装ロール体１を検査する場合には、ラップフィルム４の巻き皺の有無を検査するだけでなく、多層に巻き替えられたラップフィルム４の両側部５から紙管２の両端部３が適切に突出しているか否かも検査する必要がある。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１‐１６２３８９号公報
特開２０２１‐１４７１３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、食品包装ロール体１は、家庭用や業務用の用途により、ラップフィルム４の長さや幅、全体の太さが異なるので、全体の外観を対象とする全体撮像センサの大まかな撮像では、撮像角度等が充分に対応せず、紙管２の両端部３の適切な突出の有無を完全に検査できないことがある。
【０００８】
この問題の解消には、（１）検査基準レベルを引き上げる方法、（２）全ての食品包装ロール体１の両端部を目視検査する方法があげられる。しかしながら、（１）の方法を採用する場合には、紙管２の両端部３が適切な長さで突出していない不良品と判定される食品包装ロール体１が続出し、食品包装ロール体１の量産に困難を来すという大きな問題が生じる。また、（２）の方法を採用する場合には、食品包装ロール体１が量産されるときに疲労等で検査ミスのおそれがあり、しかも、人件費が嵩むので製造コストの増大を招くこととなる。
【０００９】
本発明は上記に鑑みなされたもので、巻芯の両端部の食品用シート側部からの突出を自動的かつ高精度に検査することができ、しかも、食品包装ロール体の量産に困難を来すのを防ぐことができる食品包装ロール体用検査装置を提供することを目的としている。
【課題を解決するための手段】
【００１０】
本発明においては上記課題を解決するため、巻芯に帯形の食品用シートが巻かれた食品包装ロール体を検査する装置であって、
コンベヤにより搬送される食品包装ロール体の両端部を撮像する複数の撮像手段と、この複数の撮像手段に撮像された画像を用いて食品包装ロール体の良否を検査する検査判定手段とを含み、
複数の撮像手段は、食品包装ロール体を挟んで斜め上方に搬送するハンガーコンベヤの両側部に設置され、
検査判定手段は、撮像手段に撮像された食品包装ロール体の画像の食品用シートから突出した巻芯端部の特性値を計測する機能と、この計測された特性値を所定の上下限閾値範囲と比較する機能と、比較の結果に応じて食品包装ロール体の良否を判定する機能とを実現することを特徴としている。
（【００１１】以降は省略されています）
