公開番号2025073618
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184550
出願日2023-10-27
発明の名称照明制御システム、照明装置、電子デバイス、照明制御方法、表示方法およびプログラム
出願人アイリスオーヤマ株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類H05B 47/19 20200101AFI20250502BHJP(他に分類されない電気技術)
要約【課題】適切でない移動端末による照明制御の誤操作をより確実に防止することが可能な照明制御システム、照明装置、電子デバイス、照明制御方法、表示方法およびプログラムを提供すること。

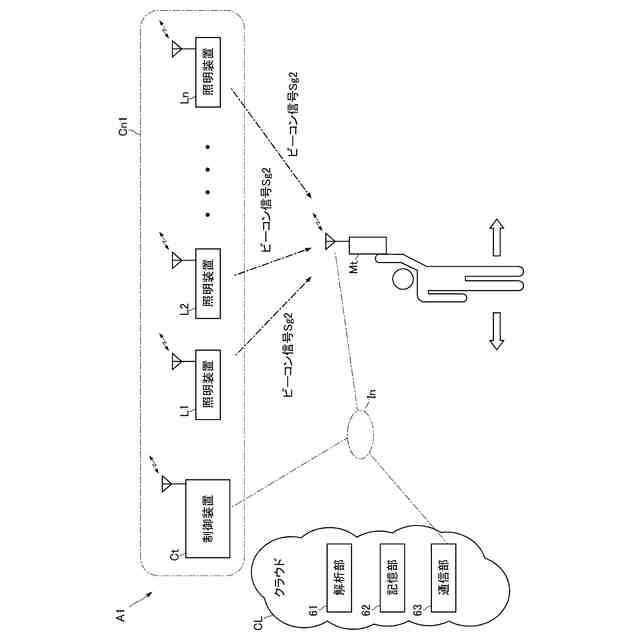

【解決手段】複数の照明装置Lと、制御装置Ctと、移動端末Mtと、クラウドCLと、を備える、照明制御システムA1であって、複数の照明装置Lは、各々がビーコン信号Sg2を無線送信し、移動端末Mtは、ビーコン信号Sgを無線受信し、ビーコン信号Sgの受信に応じた識別信号を無線送信し、クラウドCLは、識別信号を受信し、識別信号に含まれる識別情報と許可条件との比較に応じて、移動端末Mtによる照明制御を許可する場合に、移動端末Mtに照明制御操作許可信号を送信し、移動端末Mtは、照明制御操作許可信号を受信した場合に、照明操作信号を無線送信する。
【選択図】図1
特許請求の範囲【請求項１】
複数の照明装置と、
制御装置と、
移動端末と、
サーバーと、を備える、照明制御システムであって、
前記複数の照明装置は、各々がビーコン信号を無線送信し、
前記移動端末は、前記ビーコン信号を無線受信し、前記ビーコン信号の受信に応じた識別信号を無線送信し、
前記サーバーは、前記識別信号を受信し、前記識別信号に含まれる識別情報と許可条件との比較に応じて、前記移動端末による照明制御を許可する場合に、前記移動端末に照明制御操作許可信号を送信し、
前記移動端末は、前記照明制御操作許可信号を受信した場合に、前記複数の照明装置の少なくともいずれかの制御対象照明装置の照明制御を行うための照明操作信号を無線送信し、
前記サーバーは、受信した前記照明操作信号に基づく照明制御信号を前記制御装置に送信し、
前記制御装置は、受信した前記照明制御信号を前記制御対象照明装置に送信する、照明制御システム。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の照明制御システムであって、
ＵＲＬ情報を提供する媒体をさらに備え、
前記移動端末が、前記媒体から前記ＵＲＬ情報を読み取り、当該ＵＲＬ情報に応じたＷＥＢアプリケーションを起動させ、当該ＷＥＢアプリケーションを用いて前記識別信号を無線送信する、照明制御システム。
【請求項３】
請求項２に記載の照明制御システムであって、
前記複数の照明装置は、時間の経過に伴い前記ビーコン信号に含まれるビーコン情報を変更し、
前記媒体は、前記ビーコン信号を受信し、前記ビーコン情報に含まれる前記ＵＲＬ情報に応じた画像を表示する、電子デバイスである、照明制御システム。
【請求項４】
請求項１ないし３のいずれかに記載の照明制御システムであって、
前記サーバーは、前記許可条件を記憶する記憶部を有し、
前記記憶部に記憶された前記許可条件は、管理者によって変更可能である、照明制御システム。
【請求項５】
複数の照明装置から、時間の経過に伴い変更されるビーコン情報を含むビーコン信号が送信され、
前記ビーコン情報に含まれるＵＲＬ情報に応じた画像を表示することにより、移動端末に前記ＵＲＬ情報を提供する、電子デバイス。
【請求項６】
請求項５に記載の電子デバイスであって、
前記ＵＲＬ情報に応じた画像を表示する第１モードと、
前記複数の照明装置に含まれる１以上の照明制御可能な照明装置を表示し、当該１以上の照明制御可能な照明装置の表示を対象とした操作に基づいて、照明操作信号を送信する第２モードと、を有する、電子デバイス。
【請求項７】
制御装置によって照明制御される照明装置であって、
前記制御装置からのビーコン出力情報信号を受信し、
前記ビーコン出力情報信号に応じて、移動端末による照明制御の可否判断に用いられるビーコン信号を無線送信する第１照明装置モードと、前記ビーコン信号を無線送信しない第２照明装置モードと、を有する、照明装置。
【請求項８】
複数の照明装置の照明を制御する照明制御方法であって、
前記複数の照明装置の各々が、ビーコン信号を無線送信するステップと、
移動端末が、前記ビーコン信号を無線受信し、前記ビーコン信号の受信に応じた識別信号を無線送信するステップと、
サーバーが、前記識別信号を受信し、前記識別信号に含まれる識別情報と許可条件との比較に応じて、前記移動端末による照明制御を許可する場合に、前記移動端末に照明制御操作許可信号を送信するステップと、
前記移動端末が、前記照明制御操作許可信号を受信した場合に、前記複数の照明装置の少なくともいずれかの制御対象照明装置の照明制御を行うための照明操作信号を無線送信するステップと、
前記サーバーが、受信した前記照明操作信号に基づく照明制御信号を制御装置に送信するステップと、
前記制御装置が、受信した前記照明制御信号を前記制御対象照明装置に送信するステップと、を備える、照明制御方法。
【請求項９】
請求項８に記載の照明制御方法であって、
前記移動端末が前記識別信号を無線送信するステップにおいて、
前記移動端末が、ＵＲＬ情報を提供する媒体から前記ＵＲＬ情報を読み取り、当該ＵＲＬ情報に応じたＷＥＢアプリケーションを起動させ、当該ＷＥＢアプリケーションを用いて前記識別信号を無線送信する、照明制御方法。
【請求項１０】
請求項９に記載の照明制御方法であって、
前記複数の照明装置は、時間の経過に伴い前記ビーコン信号に含まれるビーコン情報を変更し、
前記媒体は、前記ビーコン信号を受信し、前記ビーコン情報に含まれる前記ＵＲＬ情報に応じた画像を表示する、電子デバイスである、照明制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、照明制御システム、照明装置、電子デバイス、照明制御方法、表示方法およびプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、従来の照明制御システムの一例が開示されている。同文献に開示された照明制御システムは、複数の照明装置およびスマートフォンを備えている。スマートフォンは、複数の照明装置の照明制御に関する操作が可能である。この照明制御システムでは、スマートフォンに予めダウンロードされた入館証を利用して、当該スマートフォンによる照明制御の操作の可否が判断される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５８０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
適切ではない場所や適切でない時間に照明制御の操作がなされることは許可すべきではない。しかしながら、たとえば、適切な場所において予め入館証がダウンロードされたスマートフォンが、その後適切ではない場所に移動した場合であっても、照明制御の操作が許可されてしまうおそれがある。
【０００５】
本発明は、上記した事情のもとで考え出されたものであって、適切でない移動端末による照明制御の誤操作をより確実に防止することが可能な照明制御システム、照明装置、電子デバイス、照明制御方法、表示方法およびプログラムを提供することをその課題とする。
【課題を解決するための手段】
【０００６】
本発明の第１の側面によって提供される照明制御システムは、複数の照明装置と、制御装置と、移動端末と、サーバーと、を備える、照明制御システムであって、前記複数の照明装置は、各々がビーコン信号を無線送信し、前記移動端末は、前記ビーコン信号を無線受信し、前記ビーコン信号の受信に応じた識別信号を無線送信し、前記サーバーは、前記識別信号を受信し、前記識別信号に含まれる識別情報と許可条件との比較に応じて、前記移動端末による照明制御を許可する場合に、前記移動端末に照明制御操作許可信号を送信し、前記移動端末は、前記照明制御操作許可信号を受信した場合に、前記複数の照明装置の少なくともいずれかの制御対象照明装置の照明制御を行うための照明操作信号を無線送信し、前記サーバーは、受信した前記照明操作信号に基づく照明制御信号を前記制御装置に送信し、前記制御装置は、受信した前記照明制御信号を前記制御対象照明装置に送信する。
【０００７】
本発明の好ましい実施の形態においては、ＵＲＬ情報を提供する媒体をさらに備え、前記移動端末が、前記媒体から前記ＵＲＬ情報を読み取り、当該ＵＲＬ情報に応じたＷＥＢアプリケーションを起動させ、当該ＷＥＢアプリケーションを用いて前記識別信号を無線送信する。
【０００８】
本発明の好ましい実施の形態においては、前記複数の照明装置は、時間の経過に伴い前記ビーコン信号に含まれるビーコン情報を変更し、前記媒体は、前記ビーコン信号を受信し、前記ビーコン情報に含まれる前記ＵＲＬ情報に応じた画像を表示する、電子デバイスである。
【０００９】
本発明の好ましい実施の形態においては、前記サーバーは、前記許可条件を記憶する記憶部を有し、前記記憶部に記憶された前記許可条件は、管理者によって変更可能である。
【００１０】
本発明の第２の側面によって提供される電子デバイスは、複数の照明装置から、時間の経過に伴い変更されるビーコン情報を含むビーコン信号が送信され、前記ビーコン情報に含まれるＵＲＬ情報に応じた画像を表示することにより、移動端末に前記ＵＲＬ情報を提供する。
（【００１１】以降は省略されています）
