公開番号2025073780
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184841
出願日2023-10-27
発明の名称感知器用中継器
出願人ニッタン株式会社
代理人弁理士法人創光国際特許事務所
主分類G08B 17/00 20060101AFI20250502BHJP(信号)
要約【課題】取付け用孔から取り出しやすい感知器用中継器を提供する。
【解決手段】感知器用中継器20は、基板27を収容する筐体21と、前記筐体21から引き出され、前記基板27と火災感知器10とを接続する電線25と、を備え、前記電線25が引き出された前記筐体21の第1面と、前記第1面に隣接する第2面とが曲面状の接続部R1によって接続されており、前記電線25の外面から前記接続部R1の起点までの距離が、前記接続部の起点から前記第2面までの距離より短い。
【選択図】図2

特許請求の範囲【請求項１】
基板を収容する筐体と、
前記筐体から引き出され、前記基板と火災感知器とを接続する電線と、
を備え、
前記電線が引き出された前記筐体の第１面と、前記第１面に隣接する第２面とが曲面状又は傾斜面状の接続部によって接続されており、
前記電線の外面から前記接続部の起点までの距離が、前記接続部の起点から前記第２面までの距離より短い、
感知器用中継器。
続きを表示（約 150 文字）【請求項２】
前記接続部は、前記第１面と前記第２面とを円弧状にカーブした曲面で接続するＲ面である、
請求項１に記載の感知器用中継器。
【請求項３】
前記接続部は、前記第１面と前記第２面とを傾斜面で接続するＣ面である、
請求項１に記載の感知器用中継器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、感知器用中継器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、火災報知器の取付構造に関し、天井の取付け用孔に火災報知器が取り付けられる構造が公知である（例えば、特許文献１を参照）。また、火災報知器に接続された中継器が、天井パネルの上面に配置される構成も知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－０３４１６５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の構造では、交換やメンテナンスのために中継器を取り外す際に、中継器を取付け用孔から取り出しにくいという問題が生じる。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、取付け用孔から取り出しやすい感知器用中継器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の感知器用中継器は、基板を収容する筐体と、前記筐体から引き出され、前記基板と火災感知器とを接続する電線と、を備え、前記電線が引き出された前記筐体の第１面と、前記第１面に隣接する第２面とが曲面状又は傾斜面状の接続部によって接続されており、前記電線の外面から前記接続部の起点までの距離が、前記接続部の起点から前記第２面までの距離より短い。
【０００７】
前記接続部は、前記第１面と前記第２面とを円弧状にカーブした曲面で接続するＲ面であってもよい。
【０００８】
前記接続部は、前記第１面と前記第２面とを傾斜面で接続するＣ面であってもよい。
【発明の効果】
【０００９】
本発明によれば、取付け用孔から取り出しやすい感知器用中継器を提供できるという効果を奏する。
【図面の簡単な説明】
【００１０】

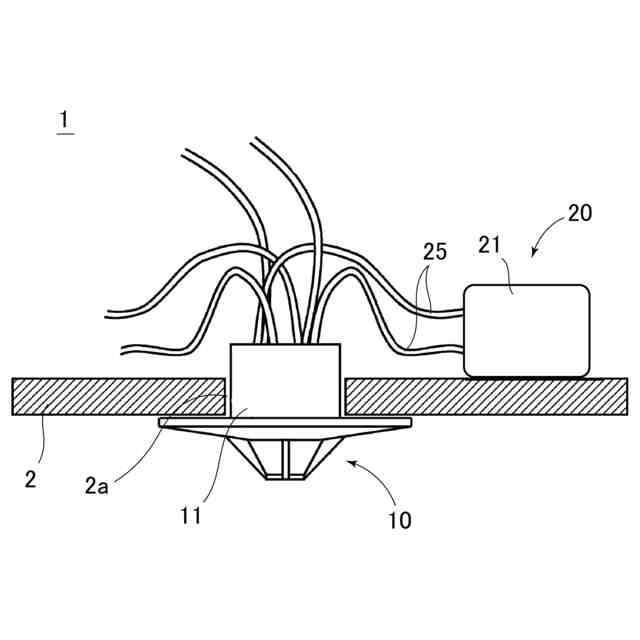

本発明の一形態の感知器システムを示す図である。

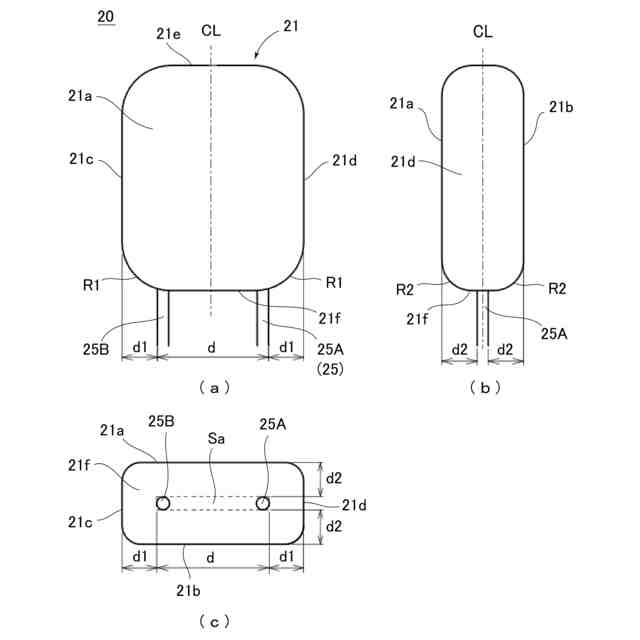

感知器用中継器の外観を示す図である。

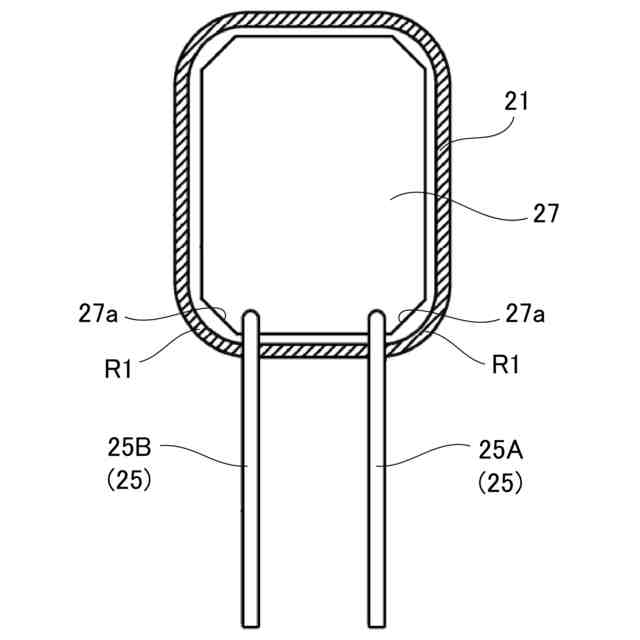

感知器用中継器の断面図である。

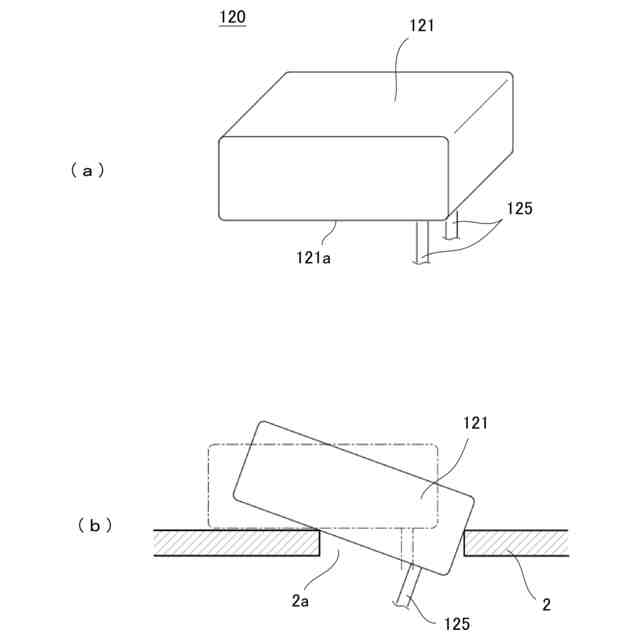

従来の感知器用中継器の一例を示す図である。

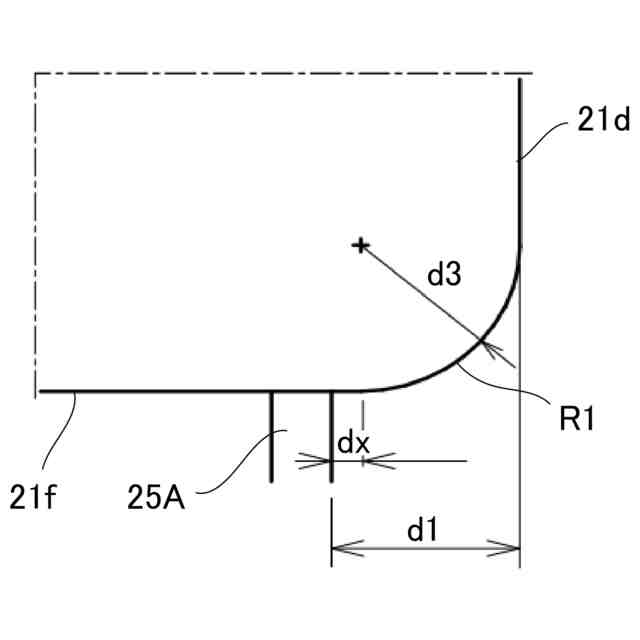

第１電線及びその周辺構造を示す図である。

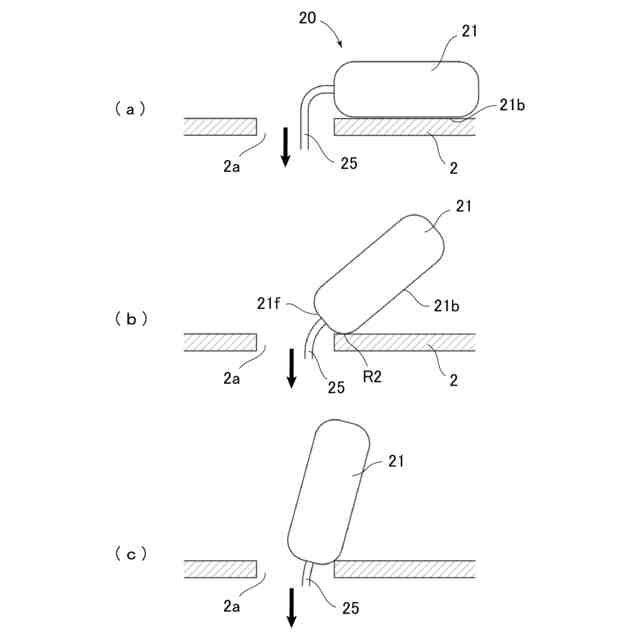

感知器用中継器が取り外される様子を示す図である。

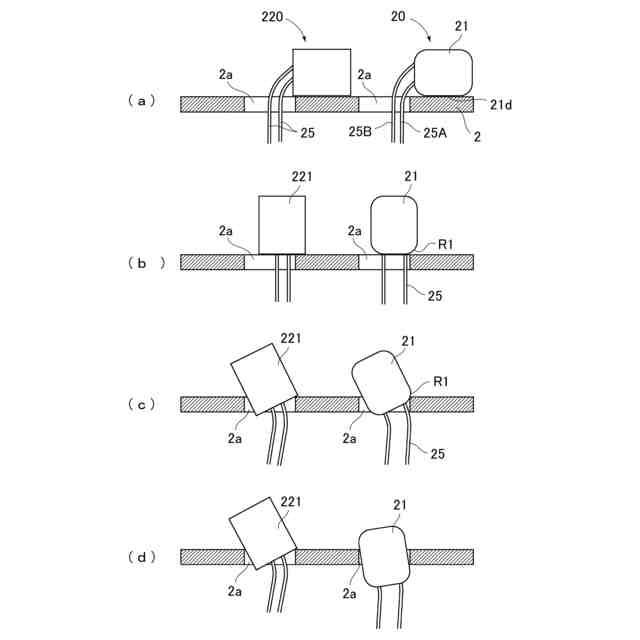

感知器用中継器が図６とは別の向きで配置された状態から、感知器用中継器を取り外す例を説明するための図である。

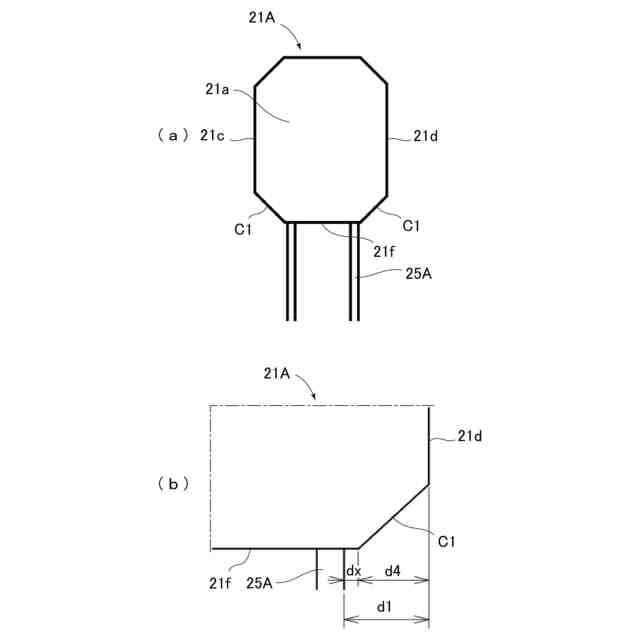

第２実施形態の感知器用中継器を示す図である。

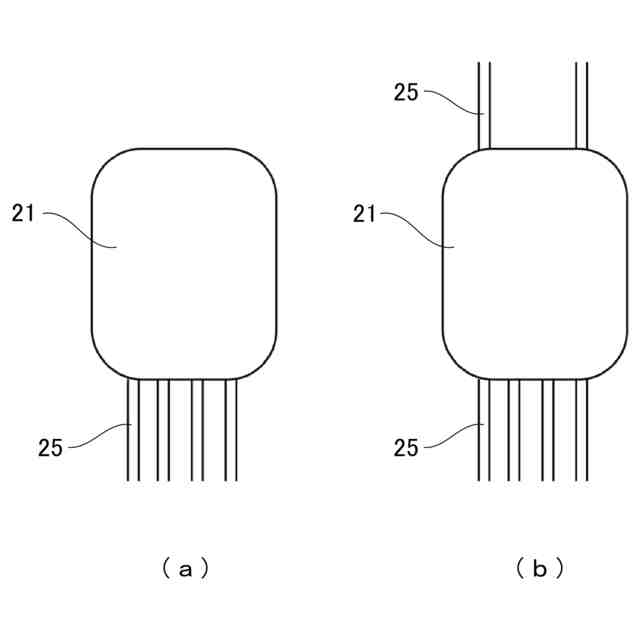

本発明の感知器用中継器の変形例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
